【国家标准】船舶与海上技术液化天然气加注干式快速接头技术要求

本网站发布时间： 2026-03-12 17:11:59

GB/T39038-2020
现行
　点击下载此标准

基本信息

标准号：
GB/T 39038-2020
标准名称：
船舶与海上技术液化天然气加注干式快速接头技术要求
标准类别：
国家标准(GB)
英文名称：
Ship and marine technology—Technical requirements for liquefied natural gas bunkering dry-disconnect/connect coupling
标准状态：
现行
发布日期：
2020-07-21
实施日期：
2021-02-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
3.80 MB

手机扫码下载更方便

标准分类号

标准ICS号：
造船和海上建筑物>>船舶和海上建筑物综合>>47.020.99有关造船和海上建筑的其他标准
中标分类号：
船舶>>船舶管路附件>>U55船用管件

关联标准

出版信息

出版社：
中国标准出版社
页数：
20页
标准价格：
38.0
出版日期：
2020-07-01

其他信息

起草人：
魏华兴、吴顺平、刘铁英、涂环、吴永峰、曾学兵、陆嘉君、余峰、孙李龙、徐锦诚、李润、陆金新、盛威、安丽丽、杨鹏、周杰、姜斌、王建荣、史立平、马军、程军
起草单位：
中国船舶工业综合技术经济研究院、中国船级社武汉规范研究所、成都安迪生测量有限公司、张家港富瑞阀门有限公司、武汉三江航天远方科技有限公司、杭州新亚低温科技有限公司、烟台泰悦流体科技有限公司、广东中船军民融合研究院有限公司
归口单位：
全国船用机械标准化技术委员会(SAC/TC 137)
提出单位：
全国船用机械标准化技术委员会(SAC/TC 137)
发布部门：
国家市场监督管理总局国家标准化管理委员会

标准简介/下载

点击下载

标准简介：

本标准规定了液化天然气（LNG）干式快速接头的设计、安全性和功能最低要求、标记，以及接口类型和尺寸、试验程序等。本标准适用于安装在LNG加注船、罐车、岸基设施及其他加注设施等LNG软管加注系统中的干式快速接头，不适用于ISO 16904明确规定的刚性装卸臂所使用的液压快速接头（QCDC）。本标准适用于公称尺寸为DN25～DN200的干式快速接头。

标准内容

部分标准内容：

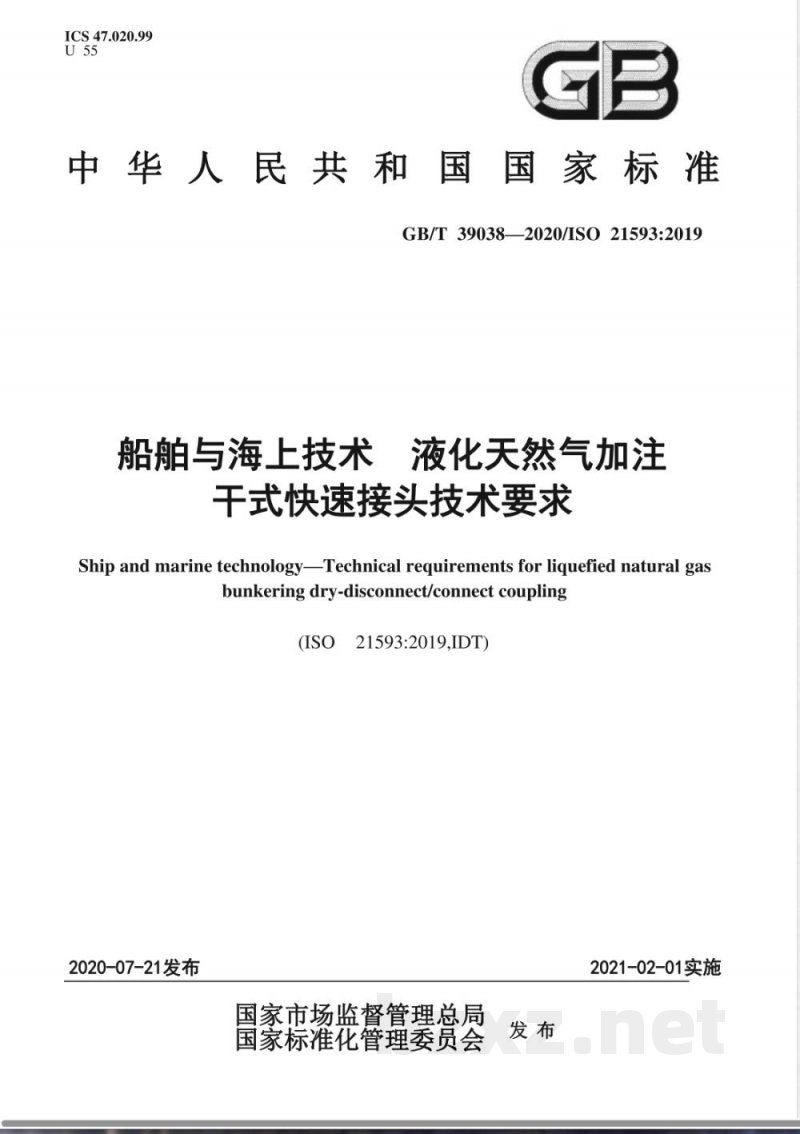

中华人民共和國国家标准 GB/T39038—2020/ISO21593:2019 船舶与海上技术 液化天然气加注干式快速接头技术要求 Ship and marine technology—Technical requirements for liquefied natural gas bunkering dry-disconnect/connect coupling (ISO21593:2019, IDT)
发布：2020-07-21  实施：2021-02-01  国家市场监督管理总局  国家标准化管理委员会

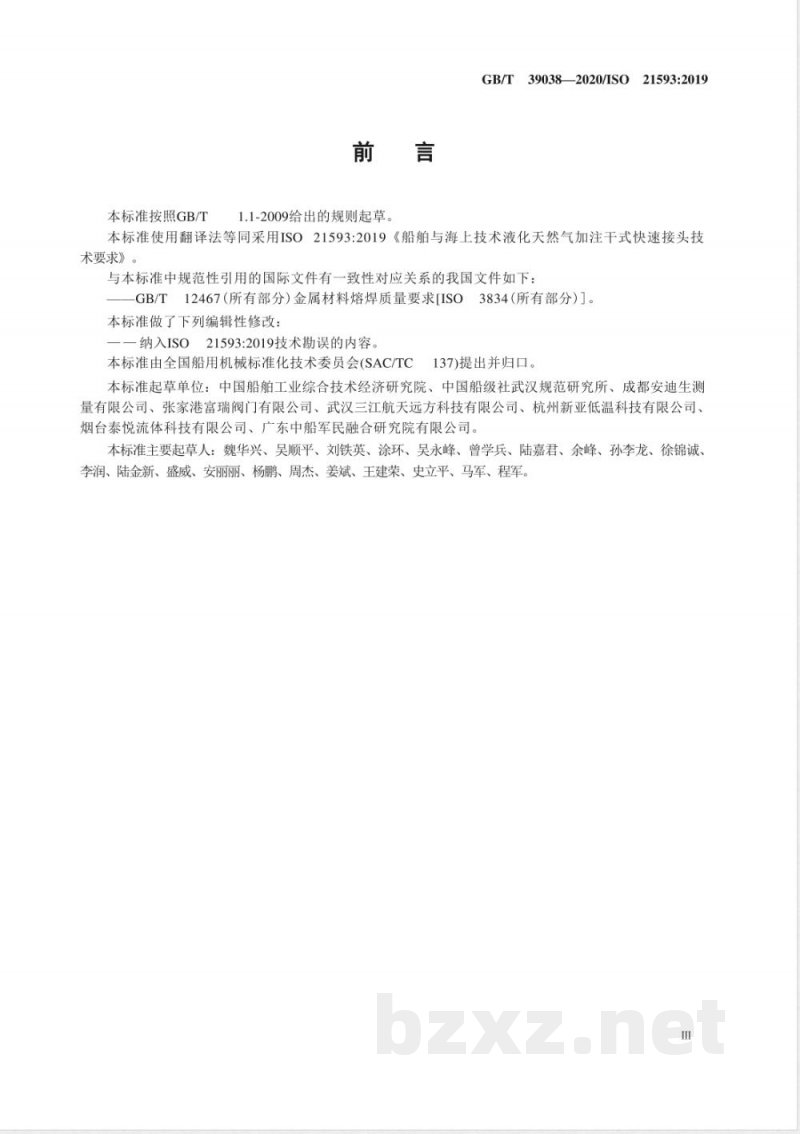

前言
本标准按照 GB/T 1.1-2009 的规则起草，采用翻译法等同于 ISO21593:2019《船舶与海上技术液化天然气加注干式快速接头技术要求》。标准中规范性引用的国际文件与我国相应文件保持一致，如 GB/T12467（所有部分）对应 ISO3834（所有部分）金属材料熔焊质量要求。本标准做了编辑性修改，纳入了 ISO21593:2019 技术勘误的内容。本标准由全国船用机械标准化技术委员会 (SAC/TC137) 提出并归口。
起草单位包括：中国船舶工业综合技术经济研究院、中国船级社武汉规范研究所、成都安迪生测量有限公司、张家港富瑞阀门有限公司、武汉三江航天远方科技有限公司、杭州新亚低温科技有限公司、烟台泰悦流体科技有限公司、广东中船军民融合研究院有限公司。主要起草人：魏华兴、吴顺平、刘铁英、涂环、吴永峰、曾学兵、陆嘉君、余峰、孙李龙、徐锦诚、李润、陆金新、盛威、安丽丽、杨鹏、周杰、姜斌、王建荣、史立平、马军、程军。

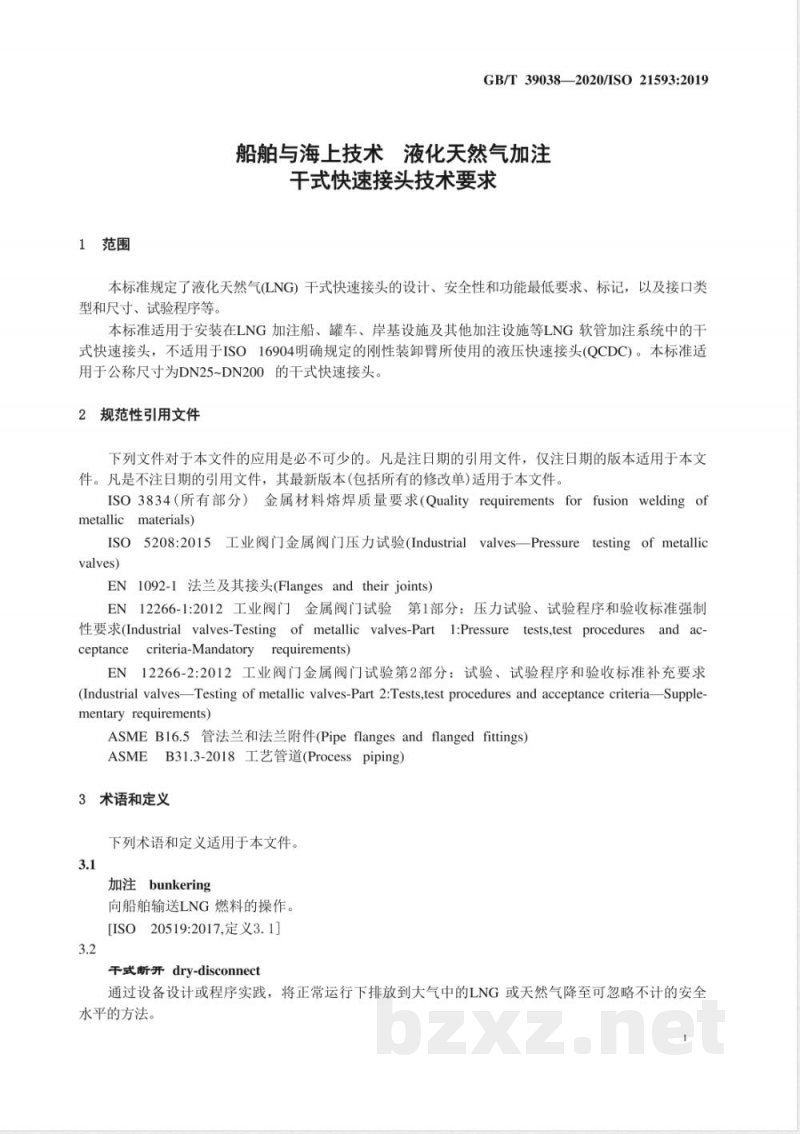

范围
本标准规定了液化天然气（LNG）干式快速接头的设计、安全性和功能最低要求、标记，以及接口类型和尺寸、试验程序等。适用于安装在 LNG 加注船、罐车、岸基设施及其他加注设施中的干式快速接头，不适用于 ISO16904 明确规定的刚性装卸臂所使用的液压快速接头（QCDC）。本标准适用于公称尺寸 DN25~DN200 的干式快速接头。

规范性引用文件
下列文件对于本标准的应用必不可少。注日期的引用文件仅适用于注日期的版本，未注日期的引用文件，其最新版本（包括所有修改单）适用于本标准：
- ISO3834（所有部分）金属材料熔焊质量要求（Quality requirements for fusion welding of metallic materials）
- ISO5208:2015 工业阀门金属阀门压力试验（Industrial valves—Pressure testing of metallic valves）
- EN1092-1 法兰及其接头（Flanges and their joints）
- EN12266-1:2012 工业阀门金属阀门试验 第1部分：压力试验、试验程序和验收标准强制性要求（Industrial valves—Testing of metallic valves—Part 1: Pressure tests, test procedures and acceptance criteria）

术语和定义
1 干式快速接头（Dry-disconnect/connect coupling）：用于 LNG 加注系统中实现快速连接和断开的接头设备。
2 接口类型（Interface type）：接头连接的标准化接口形式。
3 功能要求（Functional requirement）：接头在操作、密封性、安全性等方面的最低性能标准。

一般要求
1 总则：干式快速接头应满足设计、安全性、功能性、耐久性和操作便利性要求。
2 基本设计原理：接头设计应考虑压力承载、温度适应性、操作便捷性及密封可靠性。
3 设计参数：包括公称压力、工作温度范围、接口尺寸及额定流量。
4 功能要求：接头应保证正常操作下的泄漏控制、连接可靠性及紧急断开能力。
5 内阀：应满足耐压、耐腐蚀及密封要求。
6 保护盖/栓与手柄：应便于操作、防护性强，并耐低温及机械冲击。

材料
1 总则：材料应满足强度、耐腐蚀性及焊接要求。
2 干式快速接头本体：应采用符合 ISO3834 要求的金属材料。
3 螺栓、5.4 弹簧、5.5 密封件及焊接：应符合标准规定的材料性能要求。

接口类型和尺寸
接头的接口类型和尺寸应符合设计规范，并在产品上进行标记。

试验
1 一般要求
2 常温试验条件
3 低温试验条件
4 试验准备
5 常温下的壳体密封性
6 常温下的壳体强度
7 常温下的内阀密封性
8 常温下的内阀强度
9 最低工作温度下的壳体密封性
10 最低工作温度下的内阀密封性
11 最低工作温度下的运行试验
12 导电性
13 结霜条件下的人工操作力
14 抗弯试验
15 跌落试验
16 耐久性试验
17 高压试验

参考文献
标准中引用的国际及国内文件，用于确保干式快速接头设计和试验方法的科学性与一致性。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

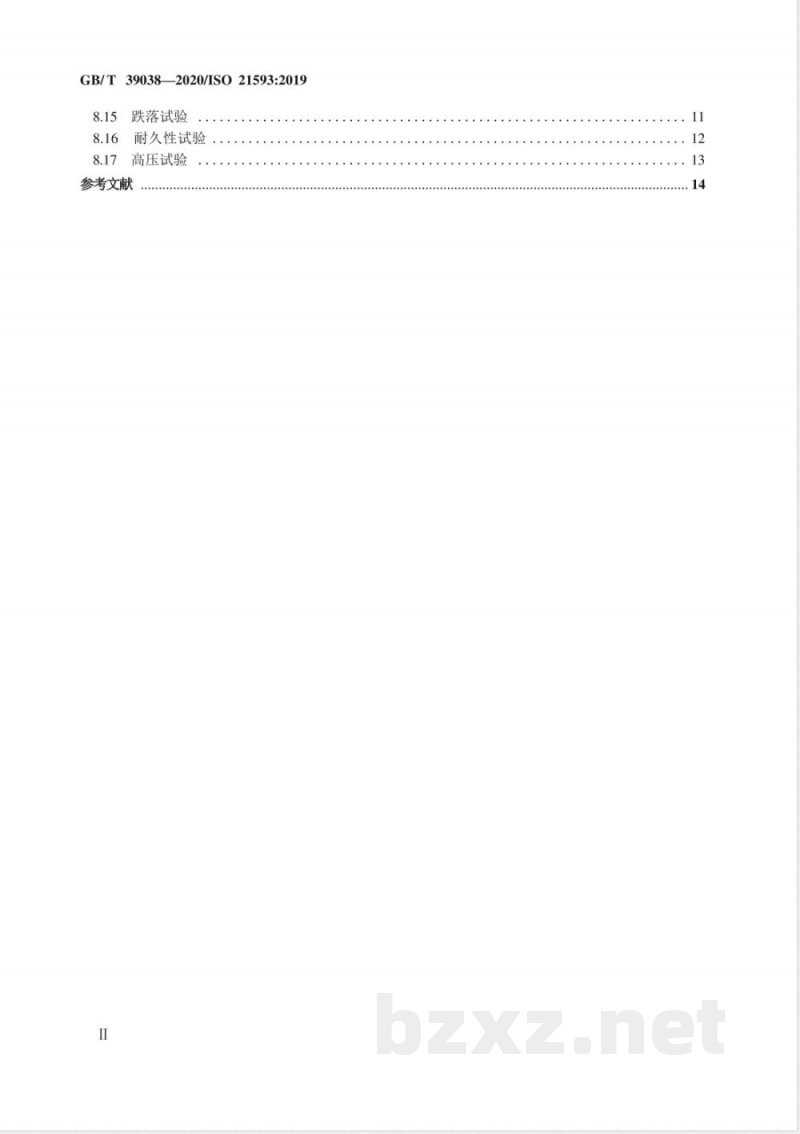

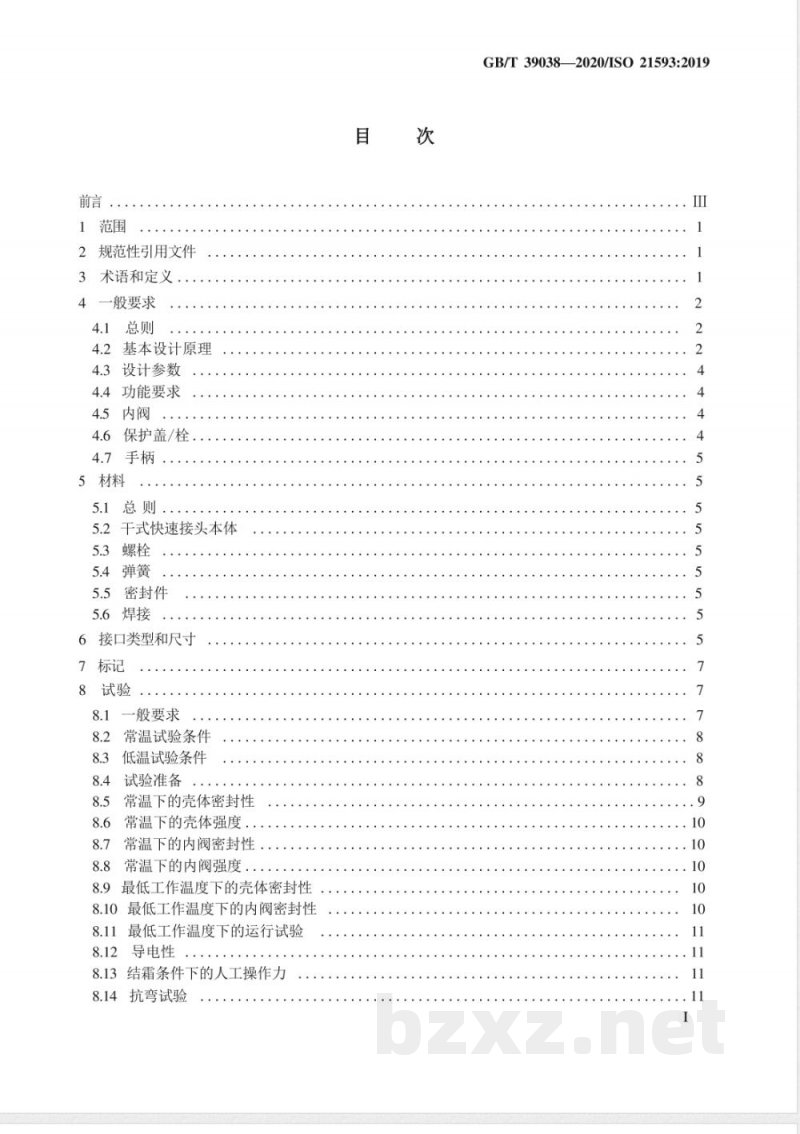

标准图片预览
