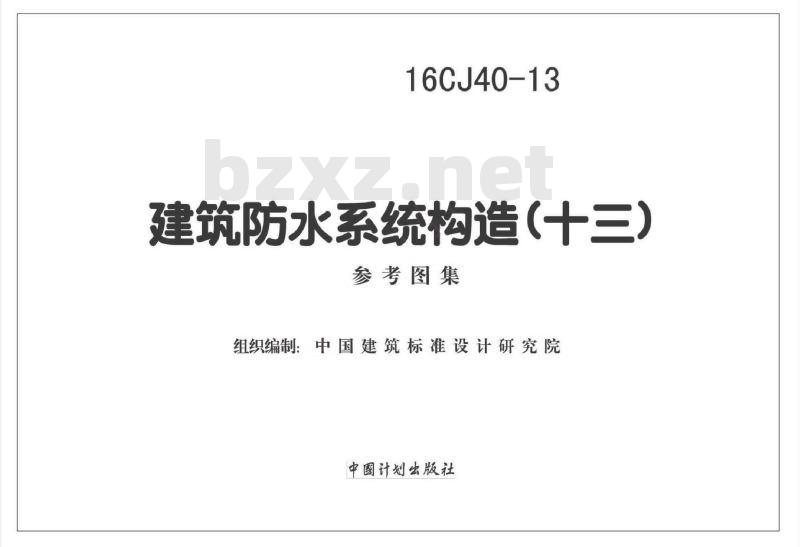

【16CJ40-13】 建筑防水系统构造（十三）

16CJ40-13
建筑防水系统构造（十三）
参考图集
中国建筑标准设计研究院
16CJ40-13
建筑防水系统构造（十三）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

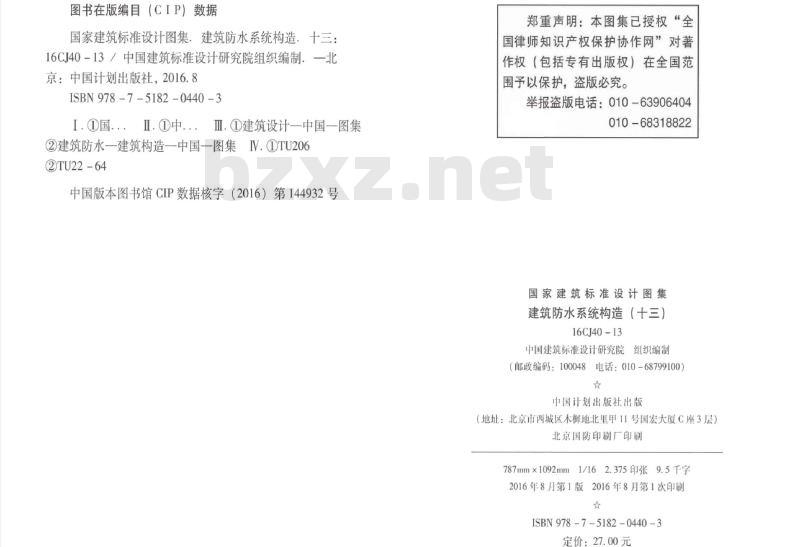

图书在版编目（CIP）数据
国家建筑标准设计图集，建筑防水系统构造．十三：16CJ40-13／中国建筑标准设计研究院组织编制．一北京：中国计划出版社，2016.8
ISBN978-7-5182-0440-3
I.①国...Ⅱ.@中...Ⅱ.?建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU206②TU22-64
中国版本图书馆CIP数据核字（2016）第144932号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（十三）
16CJ40-13
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座3层）北京国防印刷厂印刷
787mm×1092mm1/162.375印张9.5千字2016年8月第1版2016年8月第1次印★
ISBN978-7-5182-0440-3
定价：27.00元

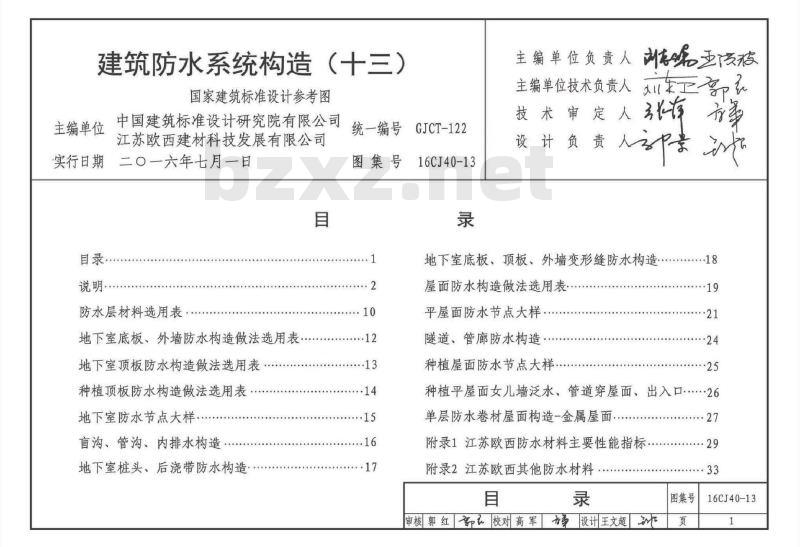

建筑防水系统构造（十三）
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司江苏欧西建材科技发展有限公司实行日期二〇一六年七月一日
说明·
防水层材料选用表
地下室底板、外墙防水构造做法选用表地下室顶板防水构造做法选用表种植顶板防水构造做法选用表
地下室防水节点大样
盲沟、管沟、内排水构造
地下室桩头、后浇带防水构造·统一编号
图集号
GJCT-122
16CJ40-13
主编单位负责人嘴两液
主编单位技术负责人工
技术审定人
设计负责
地下室底板、顶板、外墙变形缝防水构造··屋面防水构造做法选用表
平屋面防水节点大样，
隧道、管廊防水构造·.·
种植屋面防水节点大样.
种植平屋面女儿墙泛水、管道穿屋面、出入口26单层防水卷材屋面构造-金属屋面附录1江苏欧西防水材料主要性能指标：附录2江苏欧西其他防水材料
审核郭红部校对高军设计王文超证27
图集号
16CJ40-13

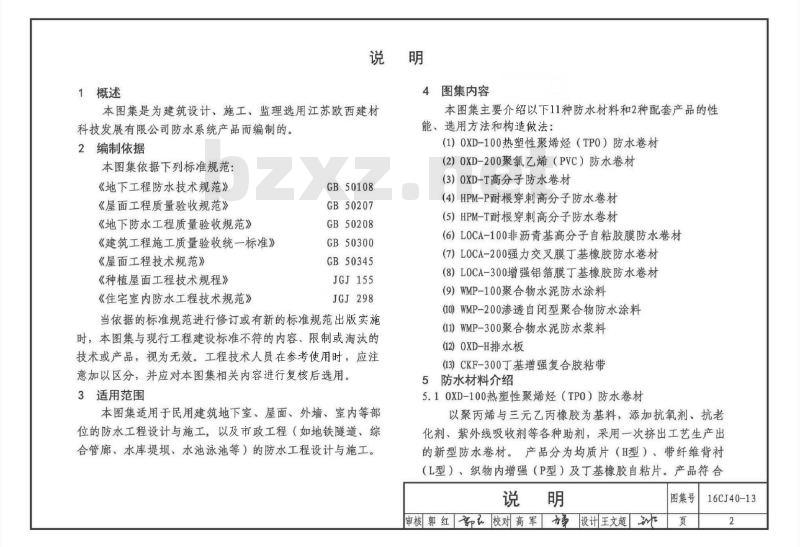

1概述
4图集内容
本图集是为建筑设计、施工、监理选用江苏欧西建材科技发展有限公司防水系统产品而编制的。编制依据
本图集依据下列标准规范：
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《建筑工程施工质量验收统一标准》《屋面工程技术规范》
《种植屋面工程技术规程》
《住宅室内防水工程技术规范》GB50108
GB50207
GB50208
GB50300
GB50345
JGJ155
JGJ298
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
本图集适用于民用建筑地下室、屋面、外墙、室内等部位的防水工程设计与施工，以及市政工程（如地铁隧道、综合管廊、水库堤坝、水池泳池等）的防水工程设计与施工。本图集主要介绍以下11种防水材料和2种配套产品的性能、选用方法和构造做法：
（1）0XD-100热塑性聚烯烃（TP0）防水卷材（2）0XD-200聚氯乙烯（PVC）防水卷材(3）OXD-T高分子防水卷材
（4）HPM-P耐根穿刺高分子防水卷材（5）HPM-T耐根穿刺高分子防水卷材(6）LOCA-100非沥青基高分子自粘胶膜防水卷材(7）LOCA-200强力交叉膜丁基橡胶防水卷材（8）LOCA-300增强铝箔膜丁基橡胶防水卷材(9）WMP-100聚合物水泥防水涂料(10)WMP-200渗透自闭型聚合物防水涂料(11)WMP-300聚合物水泥防水浆料(12)OXD-H排水板
(13)CKF-300丁基增强复合胶粘带5防水材料介绍
5.10XD-100热塑性聚烯烃（TP0）防水卷材以聚丙烯与三元乙丙橡胶为基料，添加抗氧剂、抗老化剂、紫外线吸收剂等各种助剂，采用一次挤出工艺生产出的新型防水卷材。产品分为均质片（H型）、带纤维背衬（L型）、织物内增强（P型）及丁基橡胶自粘片。产品符合说明
图集号
审核郭红部校对高军设计王文超证页
16CJ40-13
《热塑性聚烯（TPO）防水卷材》GB27789-2011的要求，卷材自粘层的性能符合《带自粘层的防水卷材》GB/T23260-2009的要求。
5.1.1产品特点：
(1）不含增塑剂等有害化学添加剂，安全、环保；（2）耐低温性能优异，一40℃弯曲不脆裂，具有良好的柔韧性；
（3）耐候性优越，耐根穿刺，耐化学腐蚀（4）白色表面阳光反射率高、节能。5.1.2产品规格型号见下表：
规格型号
均质片（H）
带纤维背衬（L）
织物内增强（P）
自粘片
卷材厚度（mm）
幅宽(m）卷材长度（m)）
1.2、1.5、1.8、2.01.0、2.0
15、20
5.1.3适用范围：主要应用于外露式单层屋面防水工程，也可用于地下室、人防工程、综合管廊、地铁隧道、水库堤坝、粮库、垃圾填埋场等工程。5.1.4施工方法：
(1）均质片（H型）采用空铺法；(2）带纤维背衬（L型）采用满粘法；（3）织物内增强（P型）采用机械固定法；（4）自粘片采用冷粘法。
5.1.5产品主要性能指标见附录表1。卷材自粘层的主要性能指标见附录表9。
5.20XD-200聚氯乙烯（PVC）防水卷材以聚氯乙烯（PVC）树脂为基料，加入一定量的增塑剂、抗老剂、稳定剂、紫外线吸收剂、润滑剂、填充剂以及其他加工助剂，经一次挤出工艺生产的新型防水卷材。产品分为均质片（H型）带纤维背衬（L型）、织物内增强（P型）及丁基橡胶自粘片。产品符合《聚氯乙烯（PVC)防水卷材》GB12952-2011的要求，卷材自粘层的性能符合《带自粘层的防水卷材》GB/T23260-2009的要求。5.2.1产品特点：
(1）拉伸强度、延伸率高，尺寸稳定性良好；(2）耐老化、耐化学腐蚀、耐根穿刺性能优异；(3）具有良好的可焊接性，接缝热风焊接后与基材成为一体；
(4）高、低温柔韧性好；
（5）采用环保原料与技术，不环境污染，使用寿命长；(6)维修简便。
5.2.2产品规格型号见下表：
规格型号
均质片（H）
卷材厚度（mm）
幅宽(m)
带纤维背衬（1.2、1.5、1.8、2.01.0、2.0
织物内增强（P）
自粘片
审核郭红多校对高军设计王文超证卷材长度（m）
15、20
图集号
16CJ40-13
5.2.3适用范围：主要应用于屋面、地下室、人防工程、综合管廊、地铁隧道、水库堤坝、粮库等工程。5.2.4施工方法
(1）均质片（H型）采用空铺法；(2）带纤维背衬（L型）采用满粘法；(3）织物内增强（P型）采用机械固定法；(4）自粘片采用冷粘法。
5.2.5产品主要性能指标见附录表2，卷材自粘层的主要性能指标见附表9。
5.30XD-T高分子防水卷材
以乙烯乙酸乙烯（EVA）为主材，主材上下表面与经特殊工艺处理的无纺布进行覆合，经一次挤出工艺生产的高分子防水卷材。产品符合《OXD-T高分子防水卷材》Q/3208290X001-2016的要求。
5.3.1产品特点：
（1）综合传统卷材和涂料的优势，抗拉强度大且延伸率高；(2）质地柔软，强度和韧性好，施工简便；（3）能实现95%以上的满粘效果，有效防止窜水的问题；（4）重量轻，立面可直接铺设，无需机械固定；（5）卷材复合强度高，外表面可直接粘贴瓷砖或饰面粉刷。5.3.2产品规格型号见下表：
规格型号
卷材厚度（mm）
1.2、1.5、2.0
卷材长度(m）
幅宽(m）
0.95、1.9
5.3.3适用范围：主要用于屋面、地下、室内、阳台等部位主要
防水工程，还可用于综合管廊、地铁隧道、水库堤坝、水池泳池、围堰、渠道、垃圾填埋场、污水处理厂等防水工程。5.3.4施工方法：湿铺法。
5.3.5产品主要性能指标见附录表3。5.4HPM-P耐根穿刺高分子防水卷材以改性聚氯乙烯为主要原料，掺入增塑剂、填充剂、抗氧化剂，紫外线吸收剂及其他助剂等，经一次挤出工艺生产的新型高分子耐根穿刺防水卷材。产品符合《种植屋面用耐根穿刺防水卷材》JC/T1075-2008的要求，卷材自粘层的性能符合《带自粘层的防水卷材》GB/T23260-2009的要求。
5.4.1产品特点
（1）化学稳定性好，耐侵蚀性能良好，使用寿命长：（2）阻根原理为物理阻根，耐根穿刺功能与材料同寿命，
（3）采用热风焊接，抗拉强度、延伸率高，尺寸稳定性良好。
5.4.2产品规格型号见下表：
规格型号
均质片(H）
卷材厚度（mm）
幅宽 (m)卷材长度 (m)
带纤维背衬（L)1.2、1.5、1.8、2.0PVC克
织物内增强（P）
自粘片
15、20
图集号
审核郭红部校对高军设计王文超证页
16CJ40-13
5.4.3适用范围：主要应用于种植屋面，地下室种植顶板，市政绿化等各种需要耐根穿刺防水工程。5.4.4施工方法：
（1）均质片（H型）采用空铺法；(2）带纤维背衬（L型）采用满粘法；（3）织物内增强（P型）采用机械固定法：(4）自粘片采用冷粘法。
5.4.5产品主要性能指标见附录表5，卷材自粘层的主要性能指标见附录表9。
5.5HPM-T耐根穿刺高分子防水卷材以聚丙烯与三元乙丙橡胶为基料，添加抗氧剂、抗老化剂、紫外线吸收剂等各种助剂，采用一次挤出工艺生产出的新型耐根穿刺防水卷材。产品符合《种植屋面用耐根穿刺防水卷材》JC/T1075-2008的要求，卷材自粘层的性能符合《带自粘层的防水卷材》GB/T23260-2009的要求。5.5.1产品特点
1）化学稳定性好，耐侵蚀性能优良，使用寿命长。(2)阻根原理为物理阻根，耐根穿刺功能与材料同寿命，
（3）耐低温性能优异，一40℃弯曲不脆裂，高温稳定性好；
（4）耐候性能优异，耐化学品，耐微生物侵蚀。5.5.2产品规格型号见下表：
主材规格型号
均质片（H）
卷材厚度（mm）
幅宽（m）卷材长度（m）
TPO带纤维背衬（L）
1.2、1.5、1.8、2.0
织物内增强（P）
自粘片
15、20
5.5.3适用范围：主要应用于种植屋面，地下室种植顶板，市政绿化等各种需要耐根穿刺防水工程。5.5.4施工方法：
（1）均质片（H型）采用空铺法：(2）带纤维背衬（L型）采用满粘法；（3）织物内增强（P型）采用机械固定法；(4）自粘片采用冷粘法。
5.5.5产品主要性能指标见附录表4，卷材的自粘层的主要性能指标见附录表9。
5.6L0CA-100非沥青基高分子自粘胶膜防水卷材以改性高密度聚乙烯为基材，一面涂覆压敏胶，隔离层采用特殊性能的砂粒或耐老化聚乙烯硅油膜制成的新型高分子防水卷材。产品符合《预铺/湿铺防水卷材》CB/T23457-2009中预铺P类的要求。
5.6.1产品特点：
（1）具有极强的化学稳定性，耐侵蚀性能佳，耐钉刺和说明
图集号
审核郭红部校对高军设计王文超证页
16CJ40-13
撕裂强度高；
（2）预铺反粘工艺，单层使用即满足地下防水工程一级防水设防的要求；
（3）自粘压敏胶层耐老化性能良好，保证了预铺反粘效果的可靠性；
（4）与后浇混凝土粘结良好，有效消除窜水通道。5.6.2产品规格型号见下表：
规格型号
LOCA-100
卷材厚度（mm）
1.2、1.5、1.7
幅宽(m)
1.0、2.0
卷材长度（m）
15、20
5.6.3适用范围：主要用于地下室、综合管廊、地铁隧道、涵洞等防水工程。
5.6.4施工方法：预铺反粘法。
5.6.5产品主要性能指标见附录表6。5.7LOCA-200强力交叉膜丁基橡胶防水卷材以强力交叉膜为表层基材，一面涂覆丁基自粘胶，隔离层采用耐老化聚乙烯硅油膜制成的新型高分子防水卷材。产品符合《预铺/湿铺防水卷材》GB/T23457-2009中湿铺P类II型的要求。
5.7.1产品特点：
1）兼有高分子防水卷材和自粘卷材的优点：(2）自愈性强、耐高低温性能优异；(3）自粘胶层耐老化和密封性能高，自粘效果持久有效。
5.7.2产品规格见下表：
规格型号
LOCA-200
卷材厚度（mm）
1.2、1.5
幅宽(m)
卷材长度(m)
15、20
5.7.3适用范围：主要用于屋面、地下室等防水工程，也可用于综合管廊、地铁隧道、水库堤坝等防水工程。5.7.4施工方法：
(1)冷粘法；
(2)湿铺法。
5.7.5产品主要性能指标见附录表7。5.8L0CA-300增强铝箔膜丁基橡胶防水卷材以增强铝箔膜为表层基材，一面涂覆丁基自粘胶，隔离层采用耐老化聚乙烯硅油膜制成的新型高分子防水卷材。产品符合《预铺/湿铺防水卷材》GB/T23457-2009中湿铺P类I型的要求。
5.8.1产品特点：
（1）兼有高分子防水卷材和自粘卷材的优点：(2）自愈性强、耐高低温性能优异；（3）自粘胶层耐老化和密封性能高，自粘效果持久有效；
（4）增强铝箔膜耐候性优异，可直接外露使用。5.8.2产品规格见下表：
规格型号卷材厚度（mm）
LOCA-300
1.2、1.5
幅宽(m)
0.2、0.4、0.8、1.0
卷材长度(m)
10、15、20
图集号
审核郭红多校对高军设计王文超证页
16CJ40-13
5.8.3适用范围：主要用于混凝土屋面、钢结构屋面等外露防水或改扩建工程，还可用于地下室、水库、堤坝、围堰、渠道、桥梁、地铁、公路、涵洞等防水工程。5.8.4施工方法
(1)冷粘法；
(2)湿铺法。
5.8.5产品主要性能指标见附录表8。5.9WMP-100聚合物水泥防水涂料以丙烯酸乳液和水泥为主要原料，加入填料和其他助剂配置而成，经水泥水化反应固化成膜的双组分水性防水涂料。产品符合《聚合物水泥防水涂料》GB/T23445-2009的要求。
5.9.1产品特点：
(1）涂层高强坚韧、高弹、耐水耐候性好；（2）可在干燥或潮湿的基面上直接施工，粘结强度高；(3）无毒、无味，只挥发水份，属环保型产品；（4）可与其他多种防水涂料或卷材复合使用。5.9.2产品型号见下表：
液料：粉料
5.9.3适用范围：I型主要用于干湿交替环境的防水工程如屋面防水工程；II型主要用于长期浸水环境的防水工程如地下室的防水工程；III型主要用于防潮工程。5.9.4施工方法：
(1）刮涂法；
(2)滚刷法。
5.9.5产品主要性能指标见附录表10。5.10WMP-200渗透自闭型聚合物防水涂料以硅酸盐水泥、石英砂为主要成分，掺入活性化学物质，高分子化合物及多种添加剂制成的粉状防水材料。产品符合《水泥基渗透结晶型防水材料》GB18445-2012的要求。
5.10.1产品特点：
（1）具有优异的自愈能力，防水体系与混凝土形成一体；(2）具有良好的耐温、耐湿、耐老化性能；(3）与OXD-T防水卷材配合使用效果更佳。（4）用量：涂层厚度1.0mm，且≥1.5kg/m2。5.10.2适用范围：主要用于地下室、综合管廊、地铁隧道、水库堤坝、水池泳池等混凝土结构防水工程。5.10.3施工方法：
(1)刮涂法；
(2)滚刷法。
5.10.4产品主要性能指标见附录表11。5.11WMP-300聚合物水泥防水浆料以丙烯酸酯乳液和水泥、细骨料为原料，添加多种添加剂经一定比例配制成的双组分防水浆料。产品符合《聚说明
图集号
审核郭红部校对高军设计王文超证页
16CJ40-13
合物水泥防水浆料》JC/T2090-2011的要求。5.11.1产品特点：
（1）水性涂层材料，无毒无害，无污染；（2）施工方便，可直接在混凝土表面刮涂或滚刷；（3）冷施工，基层含水率不受限制，可缩短工期。5.11.2适用范围：主要用于外墙防水防潮工程，也可用于地下室、墙面、屋面等背水面维修防水工程。5.11.3施工方法：
(1）刮涂法；
(2)滚刷法。
5.11.4产品主要性能指标见附录表12。5.120XD-H排水板
以高密聚乙烯（HDPE）为原料，加入多种改性剂，采用吸塑工艺一次成型的高密度聚乙烯排水板。产品符合《高分子防水材料第一部分：片材》GB18173.1--2012的要求。5.12.1产品特点：
(1）韧性好、抗压强度高；
(2）排水能力强；
(3）接缝热风焊接牢固、安全、可靠；(4）施工简单、方便、快捷。
5.12.2产品型号见下表：
凸台高度（mm）
8、12、16、20
幅宽（m）
每卷总面积（m2）
5.12.3适用范围：主要用于种植工程中排水过滤层、地下室侧墙保护层和地铁隧道排水层，也可以用于综合管廊、水库堤坝等防排水工程。
5.12.4施工方法：空铺法。
5.12.5产品主要性能指标见附录表135.13CKF-300丁基增强复合胶粘带以丁基橡胶为主要原料，两面覆以隔离膜而成的双面自粘胶带。产品符合《丁基橡胶防水密封胶粘带》JC/T942-2004的要求。
5.13.1产品特点：
(1）密封效果好；粘结力好，耐候性强；(2)环保，施工便捷。
5.13.2产品规格型号见下表：
厚度（mm）
单面或双面1.0、1.5、2.0
宽度（mm）
20、40、60、80、100wwW.bzxz.Net
长度（m）
10、15、20
5.13.3适用范围：用于卷材搭接边或细部处理的专用搭接胶带。
5.13.4产品主要性能指标见附录表14。6防水材料适用部位
图集号
审核郭红多校对高军设计王文超证页
16CJ40-13
防水材料名称
OXD-100热塑性聚烯烃（TPO）防水卷材OXD-200聚氯乙烯（PVC）防水卷材OXD-T高分子防水卷材
HPM-P耐根穿刺高分子防水卷材
HPM-T耐根穿刺高分子防水卷材
LOCA-100非沥青基高分子自粘胶膜防水卷材LOCA-200强力交叉膜丁基橡胶防水卷材LOCA-300增强铝箔膜丁基橡胶防水卷材WMP-100聚合物水泥防水涂料
WMP-200渗透自闭型聚合物防水涂料WMP-300聚合物水泥防水浆料
OXD-H排水板
CKF-300丁基增强复合胶粘带
欧西系列防水材料及配套产品适用部位表适用部位
地下室
平屋面
坡屋面
1.防水卷材用于耐根穿刺防水层时，应出具防水卷材应用性能检测报告。7其他
7.1本图集中除注明单位者外，其他均以毫米（mm）为单位。7.2其他未尽事宜，均应按照国家现行标准及图集执行7.3本图集根据江苏欧西建材科技发展有限公司提供的技术资料编制，图集的解释由该公司负责。单层卷材
种植屋面
厨卫间
水池泳池综合管廊地铁隧道水库堤坝o
2.★表示适用部位优先推荐。3.O表示适用部位。8详图索引方法
16CJxx
16CJxx
防水做法编号
节点构造编号
图集号
审核郭红记校对高军设计王文超证页
16CJ40-13
