【国家标准(GB)】 家用电梯制造与安装规范

ICS 91. 140. 90

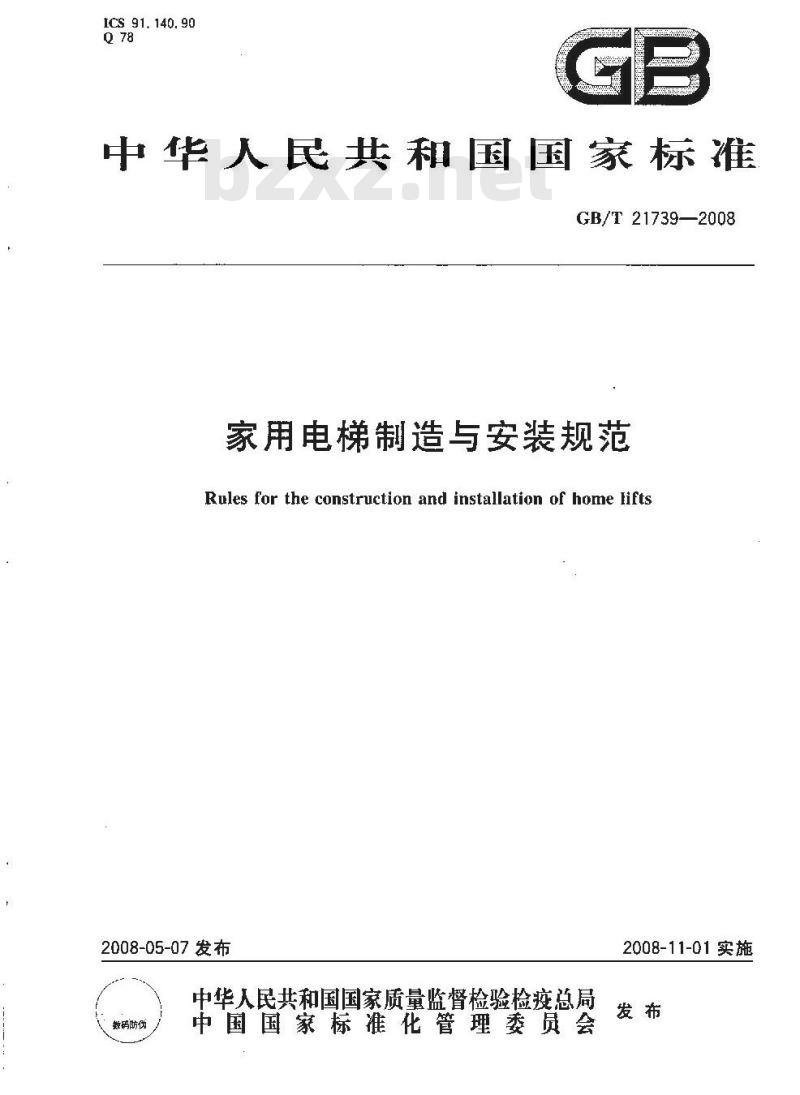

中华人民共和国国家标准
GB/T21739—2008
家用电梯制造与安装规范
Rules for the construction and installation of home lifts2008-05-07发布
中华人民共和国国家质量监督检验检疫总局数码防化
中国国家标准化管理委员会
2008-11-01实施

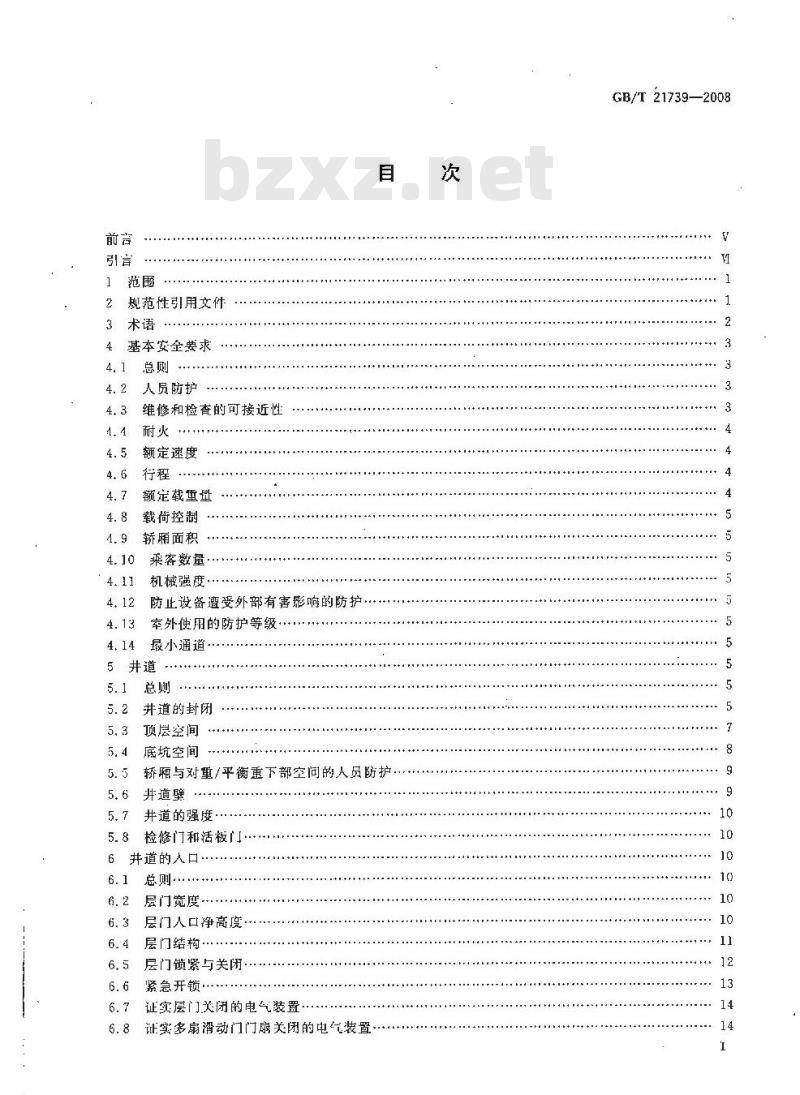

规范性引用文件
基本安全要求
人员防护
维修和检查的可接近性
额定速度
额定载重垃
载荷控制
轿厢面积
乘客数量
机械强度·
防止设备遭受外部有害影响的防护室外使用的防护等级
最小通道
5井道
井道的封闭
顶层空间
底坑空间
轿厢与对重/平衡重下部空问的人员防护并道璧
井道的强斑
检修门和活板门
井道的人口·
总则·
层门宽度
层门人口净高度·
层门结构
层门锁紧与关闭·
紧急开锁..
证实层门关闭的电气装置
证实多扇滑动门门扇关闭的电气装置6.8
GB/T 21739—2008
GB/T 21739—2008

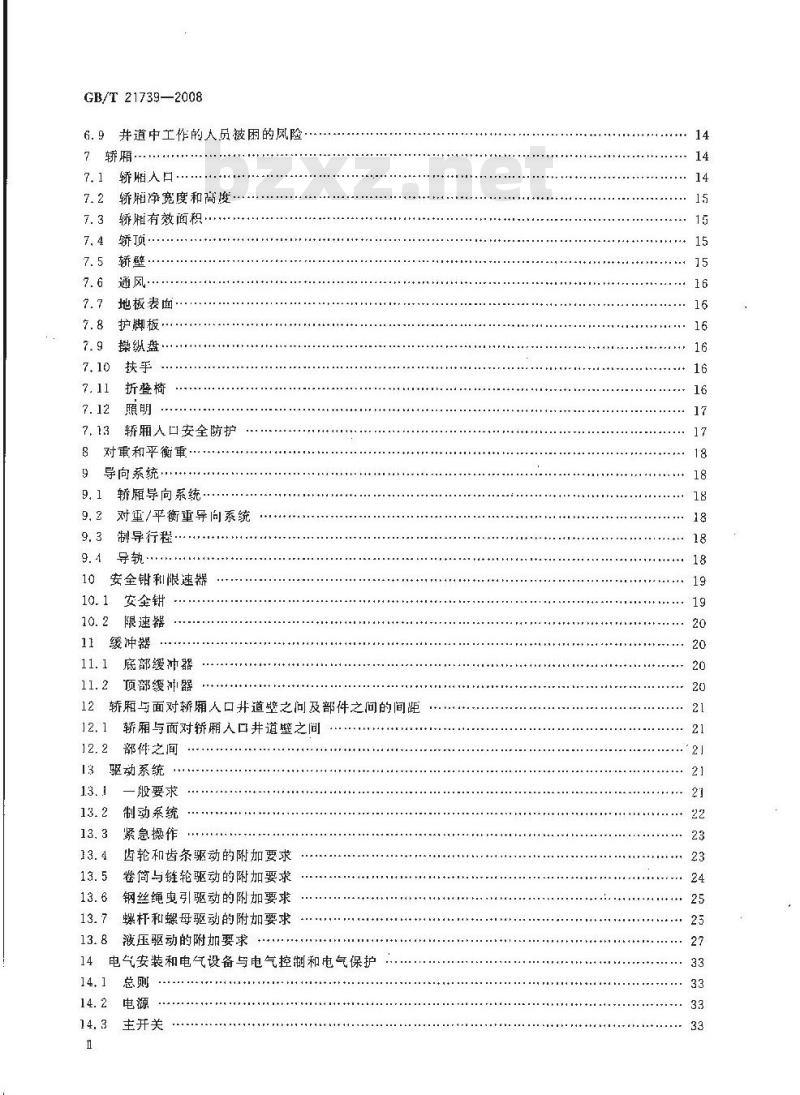

6.9井道中工作的人员被困的风险7轿嵋
轿厢人口
轿厢净宽度和高度
轿厢有效面积·
通风·
地板表面
护脚板
操纵盘·
折叠椅
轿人口安全防护
对重和平衡重：
导向系统·
轿厢导向系统
对重/平衡重导向系统
制导行程
10安全钳利限速
安全钳
限速器
缓冲器
底部缓冲器
顶部缓冲器
12轿厢与面对轿厢人口井道壁之问及部件之间的间距12.1轿厢与面对轿厢入口井道壁之间12.2
部件之间
13驱动系统
一般要求
制动系统
紧急操作
齿轮和齿条驱动的附加要求
卷简与链轮驱动的附加要求
钢丝绳奥引驱动的附加要求
螺杆和螺母驱动的附加要求
液压驱动的附加要求

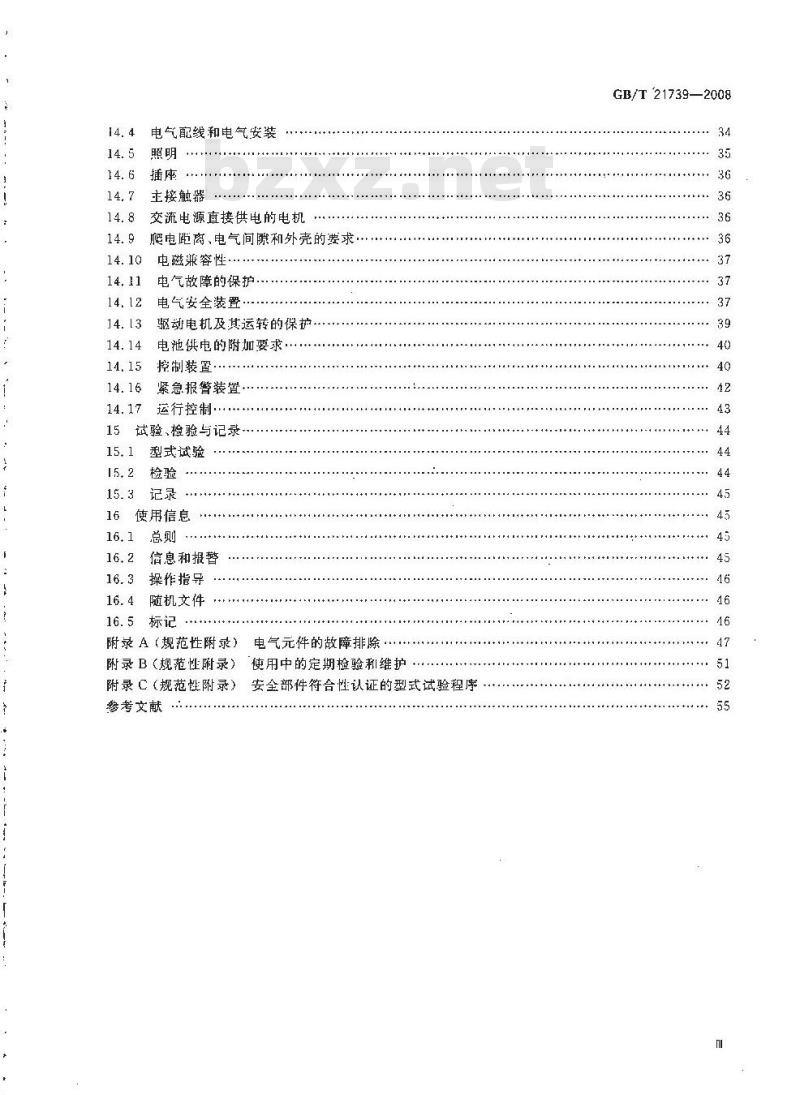

14电气安装和电气设备与电气控制和电气保护14.1
主并关
电气配线和电气安装
主接触器
交流电源直接供电的电机
爬电距离、电气间和外壳的求
电磁兼容性·
电气故障的保护
电气安全装置
驱动电机及其运转的保护
电池供电的附加要求·
控制装置·
紧急报警装置
运行控制·
试验、检验与记录
型式试验
使用信息
信息和报警
操作指导
随机文件
附录A（规范性附录）
电气元件的敌障排除
附录B（规范性附录）
使用中的定期检验和维护
附录C（规范性附录）
安全部件符合性认证的型式试验程序参考文献
GB/T‘21739—2008
本标准的附录 A、附录B、附录C为规范性附录。言
本标准由全国电梯标准化技术委员会(SAC/TC196)提出并妇口。本标推负资起草单位：中国建筑科学研究院建筑机械化研究分院。GB/T21739—2008
本标准参加起草单位：迅达(中国)电梯有限公司、奥的斯电梯(中国)投资有限公司，上海三菱电梯有限公司、日立电梯（中国）有限公司、苏州迅达电梯有限公司、西子奥的斯电梯有限公司、通力电梯有限公司、上海永大电梯设备有限公司、苏州江南嘉捷电梯股份有限公司、蒂森克虏伯家用电梯（上海）有限公司、华升富士达电梯有限公司、广州广日电梯工业有限公司.沈阳博林特电梯有限公司、康力电梯股份有限公司、苏州东南液压电梯有限公司、沈阳三洋电梯有限公司、许昌西继电梯有限公司。本标主要起草人：陈风旺、乙宝明、沈言、胡斌、台国雄、王永旺、金来生、马凌云、土伟峰、魏山虎、徐正浩、陈路阳、周兴、李振才、王友林、马依萍、周贤阁、主永强、李军。.
GB/T 21739—2008
0.1总则
0.1.1本标准从保护人员和设备的观点出发制定家用电梯制造与安装规范，以降低与使用、维修或紧急操作相关的危险。
0.1.2考虑了与家用电梯有美的所有主要的机械危险、电气危险和因忽视人类工效学原理产生的危险，通过风险评价，对于识别出的主要危险，规定了要求和措施，以消除或减少风险。研究了家用电梯在下列方面的事故的可能性：
0.1.2.1可能因下列事故造成危险：a）剪切。
挤压。
坠落。
撞击。
被困。
电击。
由下列原因引起的材料失效：
1）机械损伤：
2）磨损；
3）锈蚀。
0. 1. 2. 2
保护的人员：
使用人员；
维修和检查人员；
并道、机房(如果有)和滑轮间(如果有)外面的人员。0. 1. 2. 3
保护的物体：
轿厢中的装载物；
家用电梯的零部件；
安装家用电梯的建筑。
0.2本标准不仅规定了家用电梯的基本安全要求，而且规定了安装家用电梯的建筑物（建筑结构)的最低要求。
家用电梯可安装在新建筑和在用建筑中：0.3
家用电梯制造商与业主之间应就下列问题进行协商：0.4
预定用途；
环境条件；
土建工程问题；
安装地点的其他方面的问题；
对使用者的适用性，
0.5为了闹明本标准的宗旨和避免在实施过程中出现疑问，在制定本标准时，作了下列假设：0. 5. 1
没有特定要求的零部件满足下列规定：依据通常的工程实践和计算规范进行设计，考忠所有的失效方式，采用可靠的机械和电气结构；
依照有关通用标准避免液压、气动等设备产生的危险；d）已知的有害材料（如：石棉)不能用于家用电梯部件；由足够强度和良好质量的材料制成。e)
GB/T 21739—2008
0.5.2按照维扩说明，零部件应有良好的维护和保持正常的工作状态,尽管有磨损，仍能维持所需要的特性。
所选择和配置的零部件在预期的环境影响和特定的工作条件下，不应影响家用电梯的安全运行。
0.5.4承载支撑件的设计应保证在预计载荷下家用电梯均能安全运行。0.5.5本标准对于电气安全装置的要求是：者电气安全装置完全符合本标准的要求，则淇失效的可能性不必考虑。
0.5. 6当使用人员按预定方法使用家用电梯时,对因其自身疏忽和非故意的误用而造成的问题应于以保护。
0.5.7在某些情况下，使用人员可能做出某种鲁葬动作，本标雅没有考虑同时发生两种或两种以上鲁葬动作的可能性和（或)违反家用电梯使用说明的情况。0.5.8如果在维修期间，一个使用人员通常不易接近的安全装置被有意置为光效状态：此时家用电梯的安全运行无保障，则应遵照维修规程采取补充措施以保证使用人员的安全。0.5.9所用的水平力：
a）静力：300N：
b）撞击所产生的力：:1 000N。这是·个人可能施加的作用力。0.5.10除下列列出的项目外，依据良好的实例和标准要求所制造的机装置，在无法检查情况下，将不会损坏至引起危险的程度。
应考虑下列机械故障；
a）悬挂装置破断：
辅助绳，链和带的所有连接的断裂和松弛；液压系统（不包括油缸）的破裂；波压系统（包括油缸)较小的泄漏：参与对制动轮或盘制动的机电制动器机械零部件之一失效：e）
史引轮上电引绳失控滑移；
与主驱动机组和皮引轮有关零部件的失效。为了确保安全运行.设备运行的环境温度范围应考虑家用电梯使用地点的实际情说，设备运行0.5.11
的环境温度范围在十5℃～+40℃之间。对于很热或很冷的环境，可能需要附加要求。1范围
家用电梯制造与安装规范
1.1本标准规定了家用电梯的制造与安装应遵守的规范。家用梯仪供单一家庭使用，月：a）在固定层站之间，轿厢沿与垂点方向倾斜角不大于15°的导轨运行；b)
可供使用或米使用轮椅车的人员使用；GB/T 21739-—2008
由钢丝绳、链条、齿轮和齿条、液压油缸（直接或间接）、螺杆和螺母支撑或悬挂：具有独立井道。
1.2本标摊考虑了有关在制造商所预见条件下按设计来使用家用电梯的主要危险。1.3本标准未考虑下列情况下的附加要求：a)
在恶劣条件下的使用（如：极端的气候、强磁场等）；雷击防护；
须符合特殊规定的运行(如：潜在爆炸的坏境)；可能导致危险状况的材料的搬运；主要功能是运输货物；
易于遭受故意破坏；
在制造期间产生的危险；
地震.水灾；
在火灾期问的消防.疏散和运行，躁山和振动；
凝土、石填料，木材或其他基础或建筑物结构的设计；支撑结构的预埋螺栓的设计；
m）使用GB/T12995—2006定义的机动轮椅车。1.4本标准不适用公众使用的电梯。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准.然而,鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1243—2006传动用短节嵌精密滚子链、套筒链、附件和链轮（1S0606：2004，IDT）GB/T3480—1997渐开线圆柱齿轮承载能力计算方法(eIvISO6336-1~6336-3：1996)GB4208—1993外壳防护等级（IP代码）（ev1EC529:1989）GB/T4723印制电路用覆铜箔酚纸层压板（GB/T4723—1992,neIEC2492:1985~~1988)GB/T4724印制电路用接铜箔环氧纸层压板（GB/T4724—1992,neqIEC249-2;1987）GB/T4728（所有部分）电气简图用图形衍号GB4943—2003信息技术设备的安全（itl1EC60950：1999)GB 5226.1—2002
机械安全机械电气设备第1部分：通用技术条件（IEC60204-1:2000，IDT)bzxZ.net
GB5226.2—2002机械安全
1998.IDT)
机械电气设备第32部分：起重机械技术条件（IEC60204-32：GB/T21739—2008
GB/T7024~1997电梯、自动扶梯，白动人行道术语GR7588—2003电梯制造与安装安全规范(FN81-1：1998,MOD)GB/T81962003机械安全防护装置固定式和活动式装置的设计与制造一般要求(IS0 14120:2002,MOD)
GB8903—2005电梯用钢丝绳（ISO/FDIS43442003，MOD）GB12265.1—1997机械安全防止上肢触及危险区的安全距离（eqVFN294：1992）机械安全避免人体各部位挤压的最小间距（eqvEN349：1993）GB 12265. 3—1997
Gl313028—1991隔离变压器和安全隔离变压器技术要求（e9VIEC742：1983）GB14048.1—2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，M0D）GB 14048, 4—2003
2000.1DTX
低压开关设备和控制设备机电式接触器和电动机起动器（JEC60947-4-1：低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式GB 14048.5—20011
控制电路电器（eqv1EC60947-5-1：1997)GB/T15651半导体器件分立器件和集成电路：第5部分：光电子器作（G13/T15651一1995，idt 1EC 747-5:1992)
GB/T 15706. 1-2007
(ISO12100-1:2003,IDT)
机械安全，基本概念与设计通则第1部分：基本术语和方法机械安全基木概念与设计通则第2部分：技术原则（ISO12100-2：GB/T 15706.2—2007
2003,IDT
GB/T16261印制板总规范（GB/T162611996.idt1EC/PQC88:1990）GB16754—1997机械安全急停设计原则（elvISO/1FC13850：1995）GB/T16855.1—2005机械安全控制系统有关安全部件第1部分：设计通则（1SO13849-1：1999.M0D)
GB/T16856-1997机械安全风险评价的原则(eqvprEN1050:1994)GB16895.3建筑物电气装置第5-54部分：电气设备的选摔和安装-接地配置、保护导体和保护联结导体(GB16895.3—2004,IEC60364-5-54.2002.IDT)CB16895.21建筑物电气装置第441部分：安全防护-电击防护（GB16895.21一2004IFC 60364-4-41:2001,1DT)
GB/T16935.1-1997低压系统内设备的绝缘配合第1部分：原理.要求和试验（idtIEC664-1：1992
GB/T20063.1—2006简图用图形符号第1部分：通用信息与索引（ISO14617-1：2002，IDT）GB21240-—2007液压电梯制造与安装安全规范（EN81-2：1998,MOD）ISO22199电磁兼容性电梯、自动扶梯和自动人行道的产品系列标推辐射Flectromagneticcompatibility--Productfaunily standard for lifts,escalators and moving walks-Emission)1S022200电磁兼容性电梯、自动扶梯和自动人行道的产品系列标推抗干扰性
(Electromagnetic compatibility-Product family standard for lifts, escalators and moving walksImmunity)
3术语
GB/T7024.GB7588、GB21240确定的以及下刻术语和定义适用于本标准。3.1
家用电梯home ift
安装在私人住宅中，仅供单一家庭成员使用的电梯。它也可安装在非单一家庭使用的建筑物内，作为单一家庭进入其住所的工具，但是建筑物内的公众或其他居住者光法进人和使用。2
在用建筑 xisting building
先士家用电梯的求已被建造和占有使用的建筑胜任人员competent persn
GB/T21739—2008
在知识和实际经验方面经过适当的培训并获得制造企业认可，在必要的指导下能够安全地完成所需工作的人员。
机械阻止装置mechanicalblockingdevice当该装置在工作位置时，保证底坑和轿顶的最小安全空间，以使维修和检查的装置。3.5
承载螺母load carrying aut
内部其有螺纹的部件，与螺杆共同承载载荷。3.6
安全螺母safety nut
内部具有螺纹的部件，它被连接到承载螺母上，但在正常运行期间不承载。如果承载螺母断裂，它能承受裁荷。
螺杆screw
外部具有螺纹的部件，与承载螺母·起承受裁荷，在特殊情况下该载荷由安全螺母施加。3.8
自锁系统 self-sustaining system在自由运行条件下确保轿厢速度降低的螺杆与螺母系统。3.9
安全制停装置stopping safety device在超速时，停止螺杆与螺母之间相对旋转，并且停止家用电梯和使其保持静止的机械装置。4基本安全要求
4.1总则
4.1.1家用电梯应满足本标准的安全要求和（或）保护措施，且应依照GB/T15706.1--2007和GB/T15706.2—2007有关原则设计。4. 1.2家用电梯应根据使用频率进行设计。4.1.3无论是否磨损，应确保本标准规定的尺寸。应采取措施防止腐蚀的影响。应减小对周围墙壁和其他支撑结构的噪声和振动的传递。4.2人员防护
部件（如：驱动装置的齿轮）应被防护，以避免人员受伤害的风险。可接近的设备柜（屏）应通过使用专用的工具或钥整才能打开的方法来保证安全。防护应按照GR/T8196—2003、GB12265.1—1997和GB12265.3—1997设计和安装，4.3维修和检查的可接近性
4.3.1利用轿顶作为工作区域
当需从轿顶维修（维护和修理）或检查机器时，如果该工作可能导致失控和（或）意外的轿厢运动，应装设机锁仕装置，该装置应满足下列要求：a）保证用于维修和检查站人的轿顶平面与轿顶垂直投影面积内的井道项最低部件之间最小2m的垂直距离。
GB/T 21739—2008
b）能够承受可预见载荷施加到该装置上的作用，该装置及其附件不应产生水久变形，且不能因此引起轿厢永久变形。
c），通过符合14.12的电气安全装置证实该装置已处在所设计的非工作位置，仅当其处在非工作位置时，家用电梯才能进行正常运行、检修运行及紧急电动运行。4.3.2井道外的工作区域
4.3.2.1任何紧急操作和动态测试（如：制动器测试、史引能力测试，安全钳测试）所需要的装置应装设为可从封闭的并道外进行操作。4.3.2.2当桃器在非道内且需要从并道外进行维修，检查时，应只能通过符合5.8规定的门才可能接近设备。
4.3.2.3最小的通道应是0.80m宽、1.80m高.Il不应被打开的门（活板门）和（或）依照维修说明安装在片道外工作区域的任何保护装置所阻塞。4.3.3并道外的设备
4.3.3.1设备应位于设备柜内，非投权人员不可接近。4.3.3.2设备柜应出无孔的壁、底板、顶板和门组成，并应满足下列要求：a）柜门：
1）不能向柜内开启：
装有用钥匙打开的锁；
3）不用钥匙也能关闭和锁住。
b）仅允许下列开孔：
散热孔；
2）为了实现家用电梯功能，与并道之间的联接而在设备柜上所设置的必需的孔：3）在火灾情况下，角于排除气体和烟的通风孔，）如果非授权人员可接近b)所要求的孔时，应满足下列要求：1）按照GB12265.1—1997表5，防止接近危险区域：2）符合GB4208--1993的IP2XD。4.3.3.3设备前应有足够对设备进行方便和安全操作的净工作区域。工作区域的净高度应至少为2m，且：
a）在需要维护和检查部件的地方，应至少提供0.50mX0.60m的水平净工作区域。b)）在控制柜(屏)前的水平净工作区域应满足：1）深度,从壁外表面测量至少 0. 70 m;2）宽度，取0.50m或柜（屏）的总体宽度两者较大值。仅对于在用建筑物，最小净高度可以减小为建筑物结构所允许的最大值，但是不应小于1.80m。当该高度小于2Ⅱ时，应在柜上适当位置设置与此相应的警告。4.4耐火
构成家用电梯（包括兆道围壁和门）所使用的材料不应是易燃的。在火灾情况下，这些材料的毒性和它们可能产生的气体和烟都不应造成危险，且应满足现行国家标准有关要求。4.5额定速度
家用电梯的额定速度不应大于0.4m/s，对于无轿门的家用电梯额定速度宜不大于0.3m/s。4.6行程
.轿厢行程不应超过12m。
4.7额定载重量
4.7.1额定裁量应按净承载面积（扶手所占面积也应计算在内）上至少250k/m来计算。4.7.2额定载重量不应大于400kg。4
