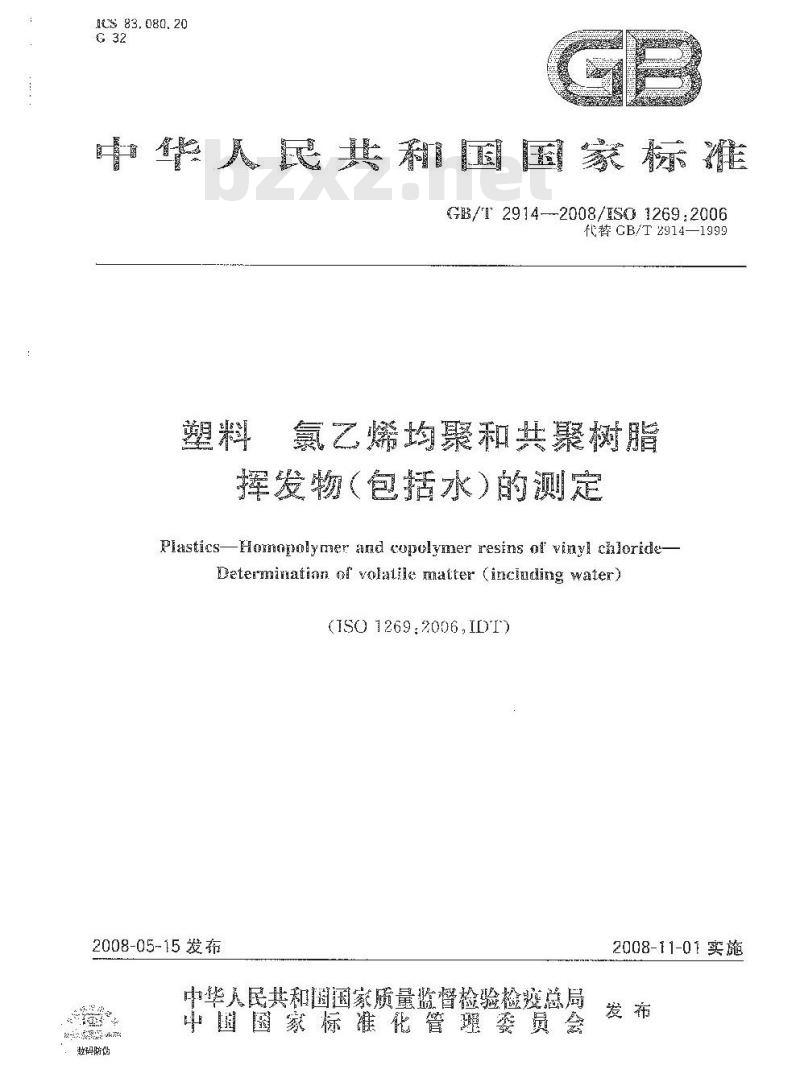

【国家标准(GB)】 塑料 氯乙烯均聚和共聚树脂 挥发物(包括水)的测定

1s 83, 080. 20
人民共利国家标作
GB/12914-2008/1S01269:2006
代替CB/T 2914—1999
氯乙烯均聚和共聚树脂
挥发物（包括水）的测定
Plastics-Homomlymer umd copolymer resins of vimyl culoride-Determmiatiax of volalile matter (incluling water)(ISO 1269:2006,IDI)
2008-05-15发布
中华人民共和国国家质量监督检验检疫总局中国医家标准化管理委员会
避码防份
2008-11-01实施

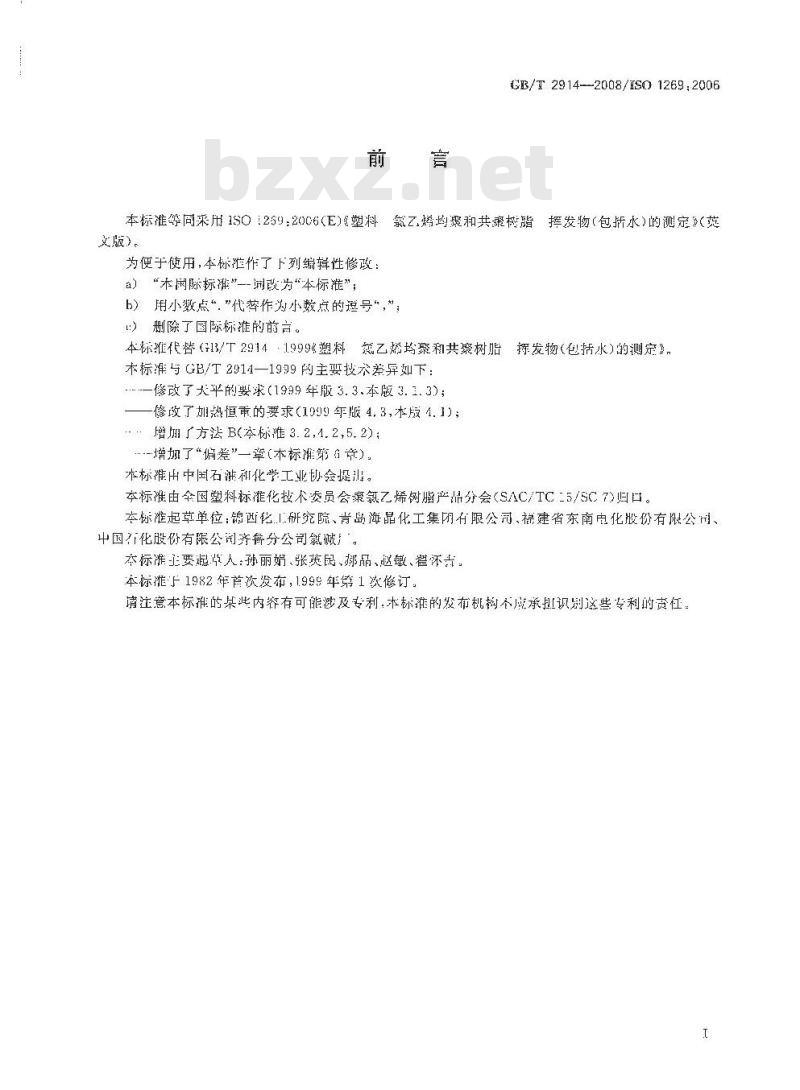

GB/T 2914-2008/IS0 1269:2006本标准等同采用1SO1259：2006（E)塑料氯Z.烯均聚和共象树脂挥发物（包括水）的测定》（英文版），
为便于使用，本标准作了下列编辑性修改：a）“本闲际标准”--同改为“本标准”；b）用小数点“\代萃作为小数点的遵号\，”t）删除了国际标淮的前言。
本标雅代替（-13/T2914：1.999%塑料效乙燃扮聚和共聚树胎挥发物（包括水）的测定》，本标准与GB/T2914—1999的主要技容差舞如下：—修改了大平的要求(1999年版3.3.本版3.1.3)；修改了加热恒重的要求（1999年版4.3,求版4.1)；…增加『方法B（本标准3.2，4.2,5.2)；…-增了“偏差”一章（本标硼第6章）。本标雅出中国石洲和化学工业协会提湛。本标准由全国塑料标准化技不委员会象氯烯树脂产品分会（SAC/TC二5/SC7)归口。本标淮起草单位：锦西化.1.研究院、肯岛海晶化工集阴有限公司、禧建省东南电化股份有限公用、中国有化股份有限公司齐售分公司氯碱。本标滩主要起草人：孙丽娟、张英民、郝品、赵敏、翟怀。本标准下1982年首次发布，1999年第1次修订。请注意本标准的某逆内窄有可能渺及专利，术标推的发布机构个成承扭识别这些专利的责任。T
GB/T 2914-2008/1SO 1269:2006塑料氯乙烯均聚和共聚树脂
挥发物（包括水)的测定
本标准规定了两种测定氣乙烯均聚新共聚树脂中挥发物括水)的方法。2原理
将树脂试祥平在越定
3仪器
称量血中，在适宜的湿度下加热到质量想定。3.1方法 A(使用期箱积天平）
3.1.1，烘籍，能撑《110±2）
3. 1. 2称量I,置径续 80 mm，
3. 1. 3 天平,准确至药, 001 g。3.1.4下燥器适宜的「燥
3.2方法 B(便用食动热解重量
3.2.1燃，能(110+2
白动热耀是分析大平器
通过检測质量读数动蒸发挥发
3.2.3称量血真凝100mm魔
天斗，羞.001g。
干燥器，盛宜的干烧
4步骤
4.1方法 A
避，皱墙
5 mm,铝制
燕遍循环断扇。
解最佳）制药带载称量而。
红素加热箱。白动熟瓣垂最分析天平(行上℃。在烘箱中加热影盖称录匪（31.2)药【h，加热时打开盖放在烘调节烘箱（3.1.1)
箱中。移凹置于平焕器（3.4部添都系室温，然后称最称员证发盖，精晞至C.003g。将约5g的试详在称量啡底部均勾齐上靠称量，精确至g：将成套称量放在(110十2)的媒箱中，打开盖但夏放在烘籍加熟约三h。把称量Ⅲ从烘箱取出，盖1盖子，程平燥器中冷理至室温后称景，精确至0.005g：按照同样的步骤，再以半小时为周期在烘箱中进行加热，直至两次连续称量给果相差不人了0. 005 g.
注：在(110士2)长时间加热能叫起某世树脂热降解。在这种情记下,推祥蒸发过程控制在(105上2)℃。对同一试样逆行滤次测定。
4.2方法B
调节烘箱(3.2.1)至（110主2)%加热铝制称量而(3.2.3)约1h.移出置寸于爆器(3.2.5)中冷却至室湿。
将称量江放在前动熟解重量分析无平（2.2上表度依据树脂类型，将（5-15)吗的诚样在称量m底均匀辅开黎量，精确室C.005gGB/T 2914—2008/IS0 1269:2006设置自动热解重量分析关平的试验蕴度使其适台于所测树胎，开启自动然解重量分析天平加热系统，加热至在2min的周期内每秒的质量损失小于0.02mg即为恒重。
注；所选择的操作亲件虚他热降解的影删破震竭对同武样进行两次测定。
5结果表示
5.1方法A
对询次测定，按或(1)计算择发物(包括水)哗质量分数,数俏以%表示。mz -ms×100
武中：
空称量鼠及益（经热并冷却)的质最的数值，单位为完（g）；一加热前称量、盖及试料的质量的数值，单位为克（g）：nz
m.…加热后称景血、盖及试料的质最的数值，单位为克（），计算结果裁示到小数点底两位。1
如架试样两次测定值之差的绝对值小于0.1c%，用其计算[均值，修约至0.01头。否则，再次迹行测，凸至满别要求，但若两次测定值哟小下0，30%，则忽咯其绝对值之差直接计平哟值。法：对下许多用涂，如树脂的命名，表示丝发崧质旦分数的平均值至一位小数可。5. 2方法班
对每次测笼，结果出自动热解重最分析天平理算，以质最分数表示至小数点两位：如果试样两次测定值之差的绝对值小于0.10%，用甚计算平均值，修约垒0,01%。否则，再次进行测定，直全满足要求，但持测次测定值均小于0.30%，则忽略其绝对值之养直接计算两值引：对于许多用途，如树唱的命名，表示泽发物质最分数的平均值垒一位小数即可。6偏差
方法A：再现性绝对偏差为士0.10%。方法B再现性绝对偏差为士0.0%.7试验报告
试验报告至少应包持以下内容：a）参照本国家标准；
完鉴别所测产品的必夏说明；
所用的方法，即方A最方法 13:bZxz.net
d）万法A中加热试料的温度：
c）方法中的试料质量、温度利测定待续时前：[根据5.3或5.2装示的结果；
任荷可能影啊结果的情沉的详细说明，2
GB/T 2914-2008
中华人民共和国
国家标滩
氯乙烯均聚和共聚树脂
挥发物(包括水)的测定
GE/1 2914-2008/150 1269 ,2006*
中国标准出版社出版发行
北京复兴门外三生河北街16号
邮政编码：100043
网址 spc, Iel. cll
电话：6852394668517548
中国标雅哲版社崇皇岛印測厂印橱各地新华书应经销
开 883×1235 1/16
印张 0.5 字数 6 下宁
2008年7月第一版2008年7月第一次即刷x
号：155066132445
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
