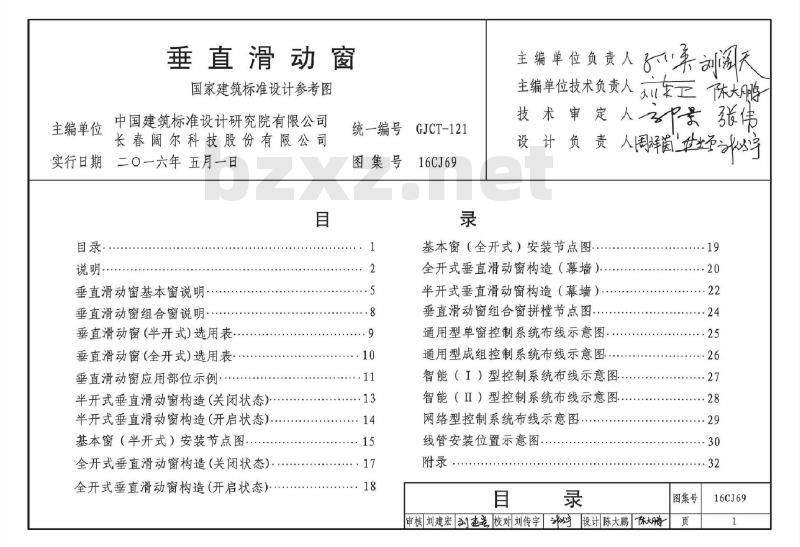

目录·
说明·
垂直滑动窗基本窗说明··
垂直滑动窗组合窗说明
垂直滑动窗（半开式）选用表
垂直滑动窗（全开式）选用表
垂直滑动窗应用部位示例
半开式垂直滑动窗构造（关闭状态）半开式垂直滑动窗构造（开启状态）基本窗（半开式）安装节点图
全开式垂直滑动窗构造（关闭状态）·全开式垂直滑动窗构造（开启状态）统一编号
图集号
GJCT-121
16CJ69
主编单位负责人秉划阁天
主编单位技术负责人车陈大
技术审定人景张伟
设计负责人周祥窗
基本窗（全开式）安装节点图。全开式垂直滑动窗构造（幕墙）.：半开式垂直滑动窗构造（幕墙）：垂直滑动窗组合窗拼节点图..
通用型单窗控制系统布线示意图，通用型成组控制系统布线示意图.智能（I）型控制系统布线示意图..智能（II）型控制系统布线示意图..网络型控制系统布线示意图：
线管安装位置示意图：
附录·
审核刘建宏老校对刘传宇设计陈大鹏陈大聘19
图集号
16CJ69
1概述
2编制依据

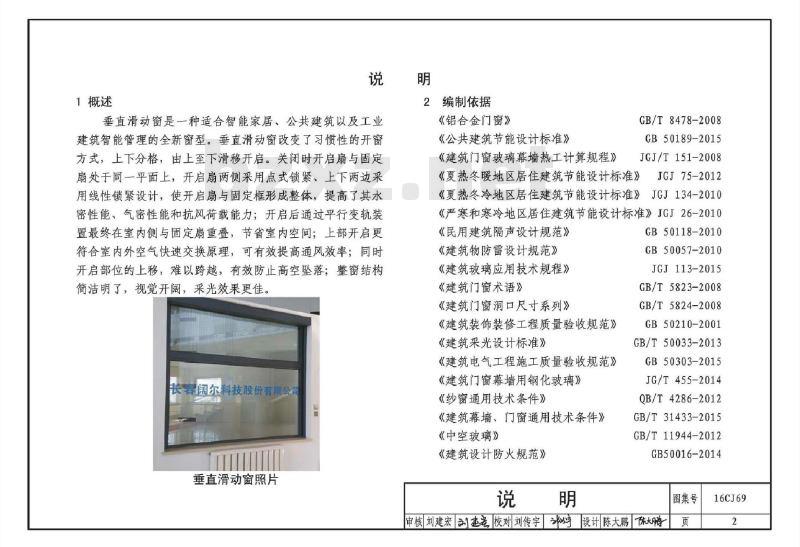

垂直滑动窗是一种适合智能家居，公共建筑以及工业建筑智能管理的全新窗型。垂直滑动窗改变了习惯性的开窗方式，上下分格，由上至下滑移开启。关闭时开启扇与固定扇处于同一平面上，开启扇两侧采用点式锁紧、上下两边采用线性锁紧设计，使开启扇与固定框形成整体，提高了其水密性能、气密性能和抗风荷载能力；开启后通过平行变轨装置最终在室内侧与固定扇重叠，节省室内空间；上部开启更符合室内外空气快速交换原理，可有效提高通风效率；同时开启部位的上移，难以跨越，有效防止高空坠落；整窗结构简洁明了，视觉开阔，采光效果更佳。长睿阔尔科技股份有限公司
垂直滑动窗照片
《铝合金门窗》
《公共建筑节能设计标准》
《建筑门窗玻璃幕墙热工计算规程》GB/T8478-2008
GB 50189-2015
JGJ/T151-2008
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《民用建筑隔声设计规范》
《建筑物防雷设计规范》
《建筑玻璃应用技术规程》
《建筑门窗术语》
《建筑门窗洞口尺寸系列》
《建筑装饰装修工程质量验收规范》《建筑采光设计标准》
《建筑电气工程施工质量验收规范》《建筑门窗幕墙用钢化玻璃》
《纱窗通用技术条件》
《建筑幕墙、门窗通用技术条件》《中空玻璃》
《建筑设计防火规范》
GB50118-2010
GB50057-2010
JGJ 113-2015
GB/T5823-2008
GB/T5824-2008
GB 50210-2001
GB/T50033-2013
GB50303-2015
JG/T455-2014
QB/T4286-2012
GB/T31433-2015
GB/T11944-2012
GB50016-2014
图集号
审核刘建宏动志老校对刘传宇宇设计陈大鹏陈大脖页
16CJ69
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于新建、扩建、改建的工业、民用建筑。3.2供建筑设计使用，适用于窗设计、安装和质量检查。4垂直滑动窗类型
4.1垂直滑动窗根据窗体构造分为基本窗和组合窗。4.2垂直滑动窗按控制方式可分为以下两种：4.2.1手动控制（SD）：通过手动开窗机控制窗的启闭运行方式。
4.2.2电动控制（DD）：以电为动力控制窗的启闭运行方式。可包含以下几种方式：
(1)墙壁开关控制方式；
(2）遥控器控制方式：
(3）手机控制方式。
（4）感应装置控制方式（风速感应装置、雨水感应装置、烟雾感应装置、温度感应装置等）：(5)电脑控制方式。
4.3垂直滑动窗还具有以下功能：4.3.1垂直滑动窗（成组或单窗）可根据设计要求配置无动力状态下的手动紧急开启装置。4.3.2可根据用户要求配置纱窗。4.3.3可增加热熔装置，当达到预设温度时可自动开启。4.3.4可根据用户要求配置电动百叶。5技术要求
5.1材料牌号和标准编号应符合本图集附录的规定5.2铝合金型材表面处理应符合下列规定5.2.1阳极氧化膜厚度为AA15；
5.2.2电泳涂漆膜厚度为B级；
5.2.3粉末喷涂厚度为40-120μm；5.2.4氟碳漆喷涂厚度大于等于30um；5.2.5表面处理颜色按设计要求或订货合同规定。5.3钢材及紧固件的表面处理：
5.3.1钢材除不锈钢材外，应按《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002的规定处理。
5.3.2紧固件按《金属镀覆和化学处理标识方法》GB/T13911-2008的规定处理。
图集号
审核刘建宏老校对刘传宇设计陈大鹏陈大页
16CJ69
5.4采光材料：可采用安全玻璃、玻璃纤维增强聚酯波纹板、聚碳酸酯中空板、聚碳酸酯实心板等作为垂直滑动窗的采光材料。采光材料的选择会直接影响窗体的各项性能。颜色按建筑工程规定的要求。
5.5密封材料：采用三元乙丙橡胶材料制成的专用密封胶条。
5.6装配要求：
5.6.1窗体连接牢靠；
5.6.2玻璃装配应符合《建筑玻璃应用技术规程》JGJ113的规定。
5.7防雷连接：窗构件按《建筑物防雷设计规范》GB50057规定与主体结构的防雷系统连接。5.8安全防护：
5.8.1垂直滑动窗均含有防脱落装置。5.8.2电源采用单相三线制，接地线与窗体连接，防止漏电发生危险。电机采用24V电压。6施工与维护
6.1连接件尺寸
6.1.1连接件尺寸大于等于140×20×1.5（长×宽×厚）。6.1.2焊接板尺寸大于等于100×100×5（长×宽×厚）。6.1.3金属膨胀螺栓大于等于M6×65。6.2其他要求
6.2.1垂直滑动窗安装位置与安装连接方式应符合本图集规定和建筑工程设计要求。
6.2.2阳极氧化铝合金型材与水泥砂浆接触处应涂防腐蚀涂料。
6.2.3如有污油、砂浆等杂物，可用水溶性清洗剂清洗，禁止用丙酮和硬物刮、擦。
6.2.4需定期加润滑剂的附件应加注润滑油（普通机油）。6.2.5传动系统应以5年为周期进行系统保养。7其他
7.1本图集中除注明单位者外，其他均以毫米（mm）为单位。7.2本图集根据长春阔尔科技股份有限公司提供的技术资料编制，图集的解释由该公司负责。8详图索引方法
16CJ69
详图编号
一详图页次
审核刘建宏老校对刘传宇设计陈大鹏陈大略图集号
16CJ69
1设计选用
1.1垂直滑动窗基本窗是由单堂构件组合而成。垂直滑动窗基本窗说明
2.1开启扇高度H小于窗体宽度-500。2.2开启扇高度H应注意窗框位置不遮挡视线为佳，1.2垂直滑动窗基本窗按开启型式可分为全开式和半开式。1.3窗组装质量应符合表1的规定，表1窗组装质量要求
尺寸范围
窗扇高度、宽度构造内
侧尺寸
窗扇高度、宽度构造内
侧尺寸对边尺寸之差
窗框与扇搭接宽度
框、扇杆件接缝高低差
框、扇杆件装配间隙
(mm）
高与宽≤2000
2000<高与宽<3500
高与宽≤2000
2000<高与宽<3500
相同截面型材
不同截面型材
垂直滑动窗基本窗（半开式）
允许偏差
是由上侧可下滑的开启扇和下侧固定扇组合而成，且应符合下列要求：
2.3有效通风面积为（窗体宽度-162mm）×（开启扇高度H-162mm）；当开启扇高度H大于固定窗扇时，其开启面积按实际开口面积计算。
3垂直滑动窗基本窗（全开式）
是由顺墙体内侧下滑完全开启的开启扇和窗框组合而成，且应符合下列要求：
3.1运行方向墙体内侧不应有障碍物。3.2洞口顶端框体内侧应留足调试装配空间。3.3可按用户要求加装防护罩做成隐藏式。3.4可将通风面积最大化，有效通风面积为（窗体宽度162mm）×（开启扇高度H-162mm）。4标准窗检测
4.1试件规格
外框尺寸（宽×高×厚）
开启扇尺寸（宽×高）
2000×2400×170
1900×700
玻璃品种LoW-E6+9A+6+12A+6中空玻璃4.2.检测结果见表2。
垂直滑动窗基本窗说明
审核刘建宏动志老校对刘传宇冰宇设计陈大鹏陈大图集号
16CJ69
气密性
能（10Pa
压力差
抗风压
空气声
单位缝长每小
时渗透量q1
单位面积每小
时渗透量2
表2检测结果
检测结果
未发生严重渗漏
变形检测
反复加压检测负压
设计风压检测
传热系数K值
计权隔声量和频谱
修正量为
Rw（C;Ct）
0.21m3/(mh)
0.12 m3/ (m.h)
0.23m3/(mh)
0.13 m3/ (m-h)
1.7 W/ (m2K)
35 (-2; -5)dB
检测结论
正压属国标《建筑外门窗
气密、水密、抗风压性能
分级及检测方法》
GB/T7106-2008第8级
负压属国标
GB/T7106-2008第8级
属国标GB/T7106-2008
第6级
属国标GB/T7106-2008
第8级
属国标《建筑外门窗保
温性能分级及检测方法》
GB/T8484-2008第7级
作为外窗属国标《建筑门
窗空气声隔声性能分级及
检测方法》
GB/T8485-2008第3级
作为内窗属国标
GB/T8485-2008第3级
5.无动力紧急开启（UER）
5.1说明：无动力紧急开启unpowered emergencyrelease（筒称UER），指在火灾、断电等紧急状态下，通过搬动释放机构，利用开启扇自重5s内滑开窗扇的机械开启装置。5.2使用方法：打开紧急开启机构保险装置，按下紧急开启连杆，释放储蓄在内部的牵引索，使滑动开启扇在自重的作用下迅速完全打开；当危险解除后，通过旋转手柄旋转紧急开启机构内部的牵引索储蓄装置使牵引索重新储蓄在紧急开启机构内部，恢复初始状态，通电后窗正常使用。开启扇依靠自重
快速下滑
垂直滑动窗基本窗说明
审核刘建宏司老校对刘传宇设计陈大鹏陈大略按下连杆
图集号
16CJ69
(a）窗关闭状态
(b)窗开启状态
纱窗扇
开启扇
固定扇
1-1剖面
纱窗扇
开启扇
固定扇
2-2副面
垂直滑动窗基本窗
（半开式）
(a)窗关闭状态
(b)窗开启状态
开启扇
3-3剖面
装饰面板5
全开隐藏式垂直滑动窗
开启扇
6-6剖面
开启扇
开启扇
装饰面板www.bzxz.net
7-7剖面
4-4剖面
垂直滑动窗基本窗
（全开式）
开启扇
装饰面板
5-5剖面
注：全开隐藏式垂直滑动窗，窗体下框型材内侧与墙体洞口内侧平齐。安装后，室内洞口下侧做装饰扣板。装饰扣板需拆装方便，装饰扣板与墙体需留有80mm以上空间，使开启扇运行方向中无阻挡。
垂直滑动窗基本窗说明
审核刘建宏 司志老校对刘传宇设计陈大鹏保大鹏图集号
16CJ69
1设计选用
垂直滑动窗组合窗说明
1.1垂直滑动窗组合窗是由基本窗或基本窗与固定窗加拼堂料组合而成连槿窗。
1.2垂直滑动窗组合窗按传动模式可分为独立传动及联合传动。
1.3带型窗中全开式基本窗运行方向墙体内侧不应有障碍物2垂直滑动组合窗特点
2.1垂直滑动组合窗用于天窗部位时主要为带窗型式2.2全开式垂直滑动组合窗运行方向墙体内侧不应有障碍物，2.3垂直滑动组合窗可以在垂直方向组合。图1半开式垂直滑动窗组合窗示例典
图2半开式垂直滑动窗与固定窗组合示例项目
窗组装质量要求
尺寸范围
(mm）
高与宽<2000
扇高度、宽度构造内侧尺寸
2000<高与宽<3500
3500<高与宽
高与宽≤2000
扇高度、宽度构造内侧
尺寸对边尺寸之差
窗框与扇搭接宽度
框、扇杆件接缝高低差
框、扇杆件装配间隙
2000<高与宽<3500
3500<高与宽
相同截面型材
不同截面型材
充许偏差
图3全开式垂直滑动窗组合窗示例垂直滑动窗组合窗说明
审核刘建宏司老校对刘传宇设计陈大鹏陈大略图集号
16CJ69
1500~2400
B-1518
B-2118
B-1521
B-2121
B-1524
B-2124
B-1818
B-2418
B-1821
B-2421
B-1824
B-2424
垂直滑动窗（半开式）选用表
3000~4800
B-3018
B-4218
B-3021
B-4221
B-3024
B-4224
注：1.其他规格的窗型，可根据工程具体要求设计制作。2.H为开启扇高度。
B-3618
B-4818
B-3621
B-4821
B-3624
B-4824
B-6018
B-6021
B-6024
垂直滑动窗(半开式)选用表
审核刘建宏志老校对刘传宇设计陈大鹏陈大略008
图集号
剖面示意
16CJ69
