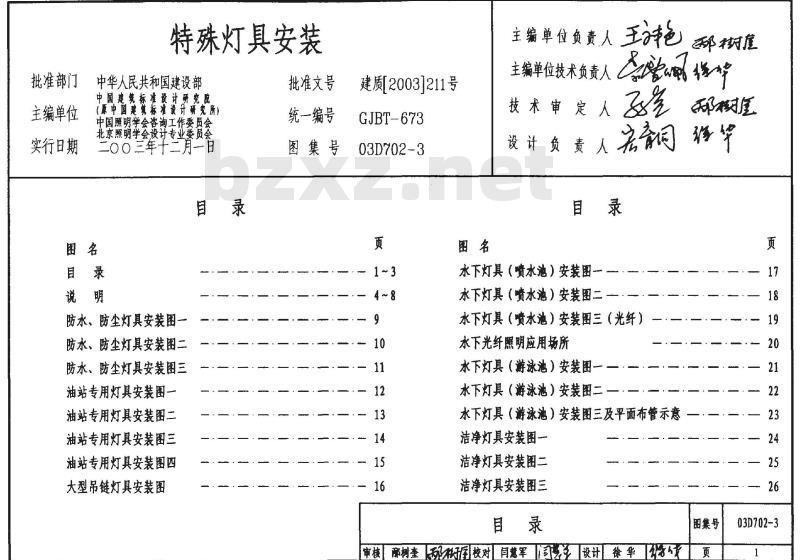

【03D702】 特殊灯具安装

批准部门
主编单位
实行日期
特殊灯具安装
中华人民共和国建设部
中国建筑标准设计研究院
(原中国建筑标肇设计研究所)
中国照明学会资询工作委员会
北京照明学会设计专业委员会
三〇〇三年十二月一日
防水、防尘灯具安装图一
防水、防尘灯具安装图二
防水、防尘灯具安装图三
油站专用灯具安装图一
油站专用灯具安装图二
油站专用灯具安装图三
油站专用灯具安装图四
大型吊链灯具安装图
批准文号
统—编号
图集号
建质[2003]211号
GJBT-673
03D702-3
— 16
主编单位负责人王艳色
邵树崖
aitanl sg
主编单位技术负责人
技术审定人）
设计 负责人宏司得单
水下灯具（喷水池）安装图—
水下灯具（喷水池）安装图二
水下灯具（喷水池）安装图三（光纤）水下光纤照明应用场所
水下灯具（游泳池）安装图一
水下灯具（游泳池）安装图二
水下灯具（游泳池）安装图三及平面布管示意洁净灯具安装图—
洁净灯具安装图二
洁净灯具安装图三
审核邵树奎树国校对闫慧军国多设计徐华图集号
03D702-3

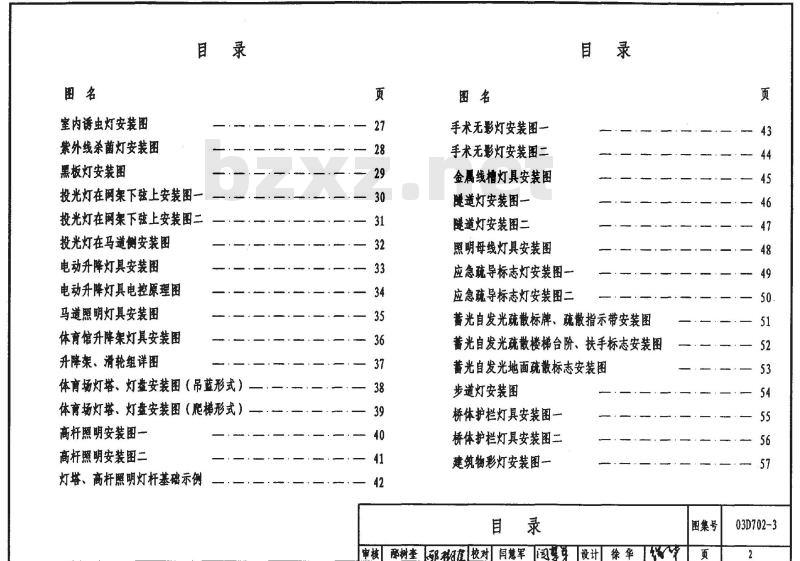

室内诱虫灯安装图
紫外线杀菌灯安装图
黑板灯安装图
投光灯在网架下弦上安装图—
投光灯在网架下弦上安装图二
投光灯在马道侧安装图
电动升降灯具安装图
电动升降灯具电控原理图
马道照明灯具安装图
体育馆升降架灯具安装图
升降架、滑轮组详图
体育场灯塔、灯盘安装图（吊蓝形式）体育场灯塔、灯盘安装图（爬梯形式）高杆照明安装图一
高杆照明安装图二
灯塔、高杆照明灯杆基础示例、页
手术无影灯安装图——
手术无影灯安装图二
金属线槽灯具安装图
隧道灯安装图—
隧道灯安装图二
照明母线灯具安装图
应急疏导标志灯安装图一
应急疏导标志灯安装图二
蓄光自发光疏散标牌、疏散指示带安装图蓄光自发光疏散楼梯台阶、扶手标志安装图蓄光自发光地面疏散标志安装图步道灯安装图
桥体护栏灯具安装图—
桥体护栏灯具安装图二
建筑物彩灯安装图一
设计徐华经堂
申核 树奎邱在校对 间慧军国事图集号
— 52
— 53
03D702-3
建筑物彩灯安装图二
光纤照明安装图
玻璃幕照明灯具安装图
广告灯箱安装图
泛光灯安装图—
泛光灯安装图二
泛光灯安装图三
庭院灯安装图
路灯安装图
草坪灯安装图
太阳能草坪灯安装图
埋地灯安装图
航空障碍灯安装图一
航空障碍灯安装图二
航空障碍灯安装图三（ITL型）
霓虹灯安装图
申核邵树奎回校对问慧军河事牙图集号
徐华页
03D702-3

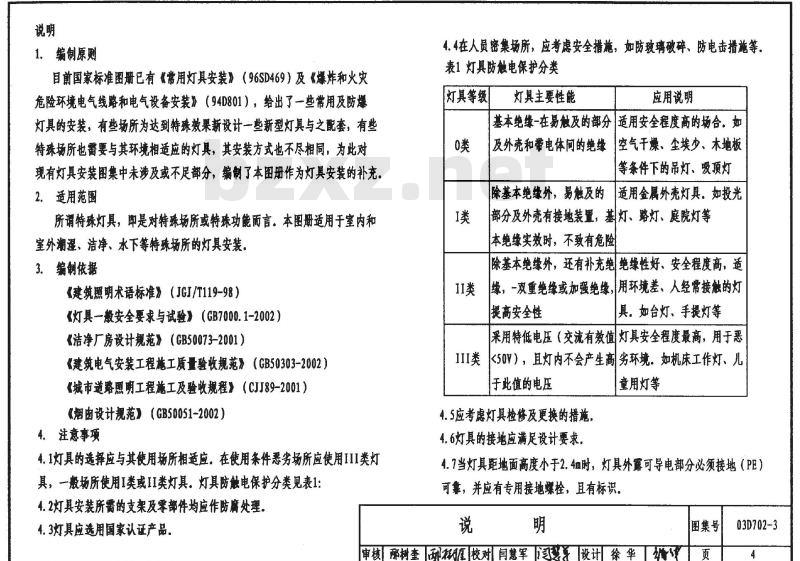

1．编制原则
自前国家标准图册已有常用灯具安装》（96SD469）及爆炸和火火危险环境电气线路和电气设备安装》（94D801），给出了一些常用及防爆灯具的安装，有些场所为达到特殊效果设计一些新型灯具与之配套，有些特殊场所也需要与其环境相适应的灯具，其安装方式也不尽相同，为此对现有灯具安装图集中未涉及或不足部分，编制了本图册作为灯其安装的补充。2．适用范围
折请特殊灯具，即是对特殊场所或特殊功能而言。本图册适用于室内和室外潮湿、洁净、水下等特殊场所的灯具安装，3．编制依据
《建筑照明术语标准》（JGJ/T119-98）《灯具一最安全要求与试验》（GB7000.1-2002）《洁净厂房设计规范》（CB50073-2001）建筑电气安装工程施工质量验收规范》（GB50303-2002《城市道路照明工程施工及验收规程》（CJJ89-2001）《烟肉设计规范》（GB50051-2002）4．注意事项
4.1灯具的选择应与其使用场所相适应。在使用条件患劣场所应使用1II类灯具，一散场所使用I类或II类灯具。灯具防触电保护分类见表1：4.2灯具安装所需的支架及零部件均应作防属处理，4.3灯具应选用国家认证产品。
4.4在人员密集场所，应考虑安全措施，如防玻璃破碎、防电击措施等，表1灯具防触电保护分类
灯具等级
灯具主要性能
应用说明
基本绝缘-在易触及的部分适用安全程度高的场合。如及外壳和带电体间的绝缘
空气干燥、尘埃少、木地板
等条件下的吊灯、吸顶灯
除基本绝缘外，易触及的适用金属外壳灯具。如投光部分及外壳有接地装置，基灯、路灯、庭院灯等本绝缘实效时，不致有危险
除基本绝缘外，还有补充绝绝缘性好、安全程度高，适缘，一双重绝缘或加强绝缘，用环境差、人经常接触的灯提高安全性
具。如台灯、手提灯等
采用特低电压（交流有效值灯具安全程度最高，用于恶III类
<50V），且灯内不会产生高劣环境。如机床工作灯、儿于此值的电压
4.5应考虑灯具检修及更换的措施，4.6灯具的接地应满足设计要求。童用灯等
4.7当灯具距地面高度小于2.4m时，灯具外露可导电部分必须接地（PE）可掌，并应有专用接地螺栓，且有标识。说明
图集号
审核哪树奎准校对闫慧军闵集设计徐华页03D702-3

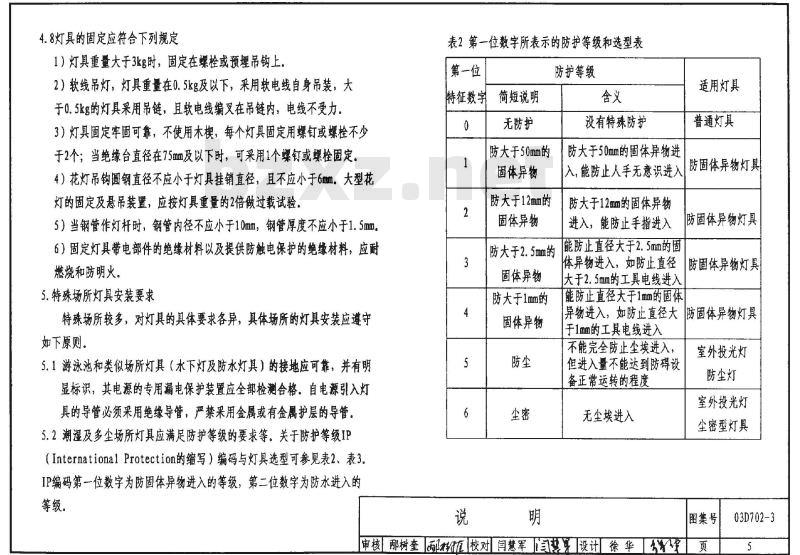

4.8灯具的固定应符合下列规定
1）灯具重量大于3kg时，固定在螺栓或预埋吊钩上，2）软线吊灯，灯具重量在0.5kg及以下，采用软电线自身吊装，大于0.5kg的灯具采用吊链，且软电线编叉在吊链内，电线不受力3）灯具固定牢固可靠，不使用木楔，每个灯具固定用螺钉或螺栓不少于2个：当绝缘台直径在75mm及以下时，可采用1个螺钉或螺栓固定4）花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm，大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验5）当钢管作灯杆时，钢管内径不应小于10mm，钢管厚度不应小于1.5mm，6）固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。
5.特殊场所灯具安装要求
特殊场所较多，对灯具的具体要求各异，具体场所的灯具安装应遵守如下原则。
5.1游泳池和类似场所灯具（水下灯及防水灯具）的接地应可靠，并有明显标识，其电源的专用漏电保护装置应全部检测合格，自电源引入灯具的导管必须采用绝缘导管，严禁采用金属或有金属护层的导管5.2潮湿及多尘场所灯具应满足防护等级的要求等。关于防护等级IP（InternationalProtection的缩写）编码与灯具选型可参见表2、表3，IP编码第一位数字为防固体异物进入的等级，第二位数字为防水进入的等级。
表2第一位数字所表示的防护等级和选型表第一位
特征数宇
简短说明
无防护
防大于50mm的
固体异物
防大于12mm的
固体异物
防护等级
没有特殊防护
防大于50mm的固体异物进
入，能防止人手无意识进入
防大于12mm的固体异物
进入，能防止手指进入
防大于2.5mm的
固体异物
防大于1mm的
固体异物
能防止直径大于2.5mm的固
体异物进入，如防止直径
大于2.5mm的工真电线进入
能防止直径大于1mm的固体
适用灯具
普通灯具
防固体异物灯具
防固体异物灯具
防固体异物灯具
异物进入，如防止直径大防固体异物灯具于1mm的工具电线进入
不能完全防止尘埃进入，
但进入量不能达到防碍设
备正常运转的程度
无尘埃进入
室外投光灯
防尘灯
室外投光灯
尘密型灯具
图集号
审核那树奎校对间慧军牙设计徐华页03D702-3
表3第二位数字所表示的防护等级和选型表第二位
特征数字
简短说明
无防护
防滴水
防护等级
没有特殊防护
防垂直滴水
15°防滴水
防淋水
防溅水
防喷水
防海浪或强力
防浸水
防潜水
与铅垂线成15°范围内的
滴水无有害影响
与铅垂线成60°范围内的
滴水无有害影响
任何方向的戏水无有害影响
任何方向的喷水无有害影响
猛烈海浪或强力喷水
无有害影响
在规定的压力和时间下浸
在水中，进水量无有害影响
适用灯具
普通灯具
防滴水灯具
防滴水灯具
防淋水灯具
防溅水灯具
防喷水灯具
防强喷灯具
海岸边防水灯具
水密型灯具
在规定的压力下长时间浸在压力水密型灯具水中而不受影响
水下灯具
5.3建筑物彩灯安装应符合下列规定：1）建筑物顶部彩灯采用有防雨性能的专用灯具，灯罩要拧紧2）彩灯配线管路按明配管数设，且有防雨功能。管路间管路与灯头盒间螺纹连接，金属导管及彩灯的构架、钢索等可接近裸露导体接地（PE）可寡。
5.4霓虹灯安装应符合下列规定
1）竟虹灯管完好，无破裂，
2）灯管采用专用的绝缘支架固定，且牢固可靠。灯管固定后，与建筑物、构筑物表面的距离不小于20mm。3）宽虹灯专用变压器采用双圈式，所供灯管长度不大于允许负载长度，露天安装的应有防雨措施，
4）宽虹灯专用变压器的二次导线和灯管间的连接线采用额定电压大于15kV的高压绝缘导线。二次导线与建筑物、构筑物表面的距离不小于20mm
5.5建筑物景观照明灯具安装应符合下列规定：1）每套灯具的导电部份对地绝缘电阻值应大于2MQ2）在人行道等人员来往密集场所安装的落地式灯具，无围拦防护，安装高度距地面2:5m以上。
3）金属构架和灯具外露可导电部分及金属软管的接地（PE）可靠，且有标识。
图集号
审核那树奎雅校对闫慧军国设计徐华给页03D702-3
5.6航空障碍标志灯安装应符合下列规定1）灯具装设在建筑物或构筑物的最高部位。当最高部位平面面积较大或为建筑群时，除在最高端装设外，还在其外侧转角的顶端分别装设灯具。
2）当灯具在烟哟上装设时，应满足《烟窗设计规范》（GB50051-2002）第13章的规定。
3）灯具的选型根据安装高度决定；低光强的（距地面60m以下装设时采用）为红色光，其有效光强大于1600cd。高光强的（距地面150m以上装设时采用）为白色光，有效光强随背景亮度而定4）灯具的电源按主体建筑中最高负荷等级要求供电。5）灯具安装牢固可靠，且设置维修和更换光源的措施。5.7庭院灯安装应符合下列规定：1）每套灯具的导电部分对地绝缘电阻值应大于2M22）立柱式路灯、落地式路灯、特种园艺灯等灯具与基础固定可靠，地脚螺栓备帽齐全。灯具的接线盒或熔断器盒，盒盖的防水密封垫完整。3）金属立柱及灯具外露可导电部分接地（PE）可靠，接地线单设干线，千线沿庭院灯布置位置形成环网状，且不少于2处与接地装置引出线连接，由干线引出支线与金属灯柱及灯具的接地端子连接，且有标识。5.8手术台无影灯安装应符合下列规定：1）固定灯座的螺栓数量不少于灯具法兰底座上的固定孔数，且螺栓直径与底座孔径相适配；螺栓采用双螺母锁固，2）在混凝土结构上螺栓与主筋相焊接或将螺栓末端弯曲与主筋绑扎锚固。3）配电箱内装有专用的总开关及分路开关，电源分别接在两条专用的回路上，开关至灯具的电线采用额定电压不低于450/750V的铜芯多股绝缘电线，5.9应急照明灯具安装应符合下列规定1）应急照明灯的供电及持续时间应满足设计要求。2）蔬散照明由安全出口标志灯和疏散标志灯组成，安全出口标志灯距地高度不低于2m，安装在蔬散出口和楼梯口上方。3）疏散标志灯安装在楼梯间、疏散走道及其转角处应安装在1m以下的墙面上，不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m（人防工程不大于10m）g
4）疏散标志灯的设置，应不影响正常通行，且不在其周围设置容易混同蔬散标志灯的其他标志牌等。5）应急照明灯具、运行中温度大于60℃的灯具，当靠近可燃物时采取隔热、散热等防火措施当采用白炽灯、卤钨灯等光源时，不应直接安装在可燃装修材料或可燃物件上；5.10蓄光自发光型消防安全标志产品要求1）设置蓄光自发光型消防安全标志的场所，其照射光源在标志表面的照度应符合下列要求：当光源为荧光灯等冷光源时，不应低于25Lx;当光源为白炽灯等时，不应低于40Lx。说
图集号
申核树奎西花在校对闫慧军设计徐华贤页03D702-3
2）产品性能参数应满足表4的要求表4蕃光部分的发光亮度
时间（min）
亮度（>mcd/m\）
810400
5.10体育场灯塔技术要求
180100
1）灯塔的灯杆可来用圆形拔梢状或多边形拔梢状钢杆，壁厚应根据使用地区和设计文件确定，插接长度不小于插接直径的1.5倍，灯杆小门下部应设有接地螺栓。
2）灯塔的灯盘应采用固定式结构，3）为便于检修，灯塔较高、灯具较多时应配置双卷筒独立悬挂吊蓝作为升降系统，该系统应有电动和手动两种功能；灯塔在30m以下、灯具较少时，宜配置爬梯。
4）灯塔顶部宜设置航空障碍灯及避雷针，航空障碍灯不少于两盏，避雷针的保护范围应与体育场统一考虑5）灯塔所有金属部件应做肪处理，可采用热锌、热铝喷涂或涂漆等其涂层厚度应满足相关规定，对于沿海等腐蚀产重的地区，应采用热浸锌或热铝喷涂方式进行防腐处理，5.11高杆照明技术要求
1）灯杆可采用圆形拔梢状或多边形拔梢状钢杆，壁厚应根据使用地区和设计文件确定，插接长度不小于插接直径的1.5倍，灯杆小门下部应设有接地螺栓。
2）灯盘应采用升降式结构，灯盘直径与灯杆高度之比宜在1:5~1:7之间。3）灯盘升降系统应有电动和手动两种功能。电动时，灯盘升降速度不宜超过2m/min；手动时，操作应轻便灵活，4）灯盘升至工作位之后，应具有自动卸载装置，将灯盘可靠地挂在灯杆上，使钢丝绳卸载。
5）灯盘顶部应设置避雷针，避雷针采用圆钢时直径不小于16mm，采用钢管时直径不小于25mm。其保护范围应符合国家规定。6）高杆所有金属部件应做防腐处理，可采用热浸锌、热铝喷涂或涂漆等！其涂层厚度应满足相关规定。对于沿海等腐蚀严重的地区，应采用热浸锌或热铝喷涂方式进行防腐处理
5.12洁净灯具技术要求
1）洁净房间用的照明赛具的光源应采用安装简易、高效、长寿命并有较高的显色性。
2）为减少对室内空气密闭的损害，宜采用高密闭性的灯具，3）为防止尘埃的附着和堆积，灯具应采用强化玻璃或特殊的防静电聚丙烯板。4光源的更换及灯具的维护应简单易行，应使用易于拆卸及安装的螺丝、6.本图集的参编单位为大连路明发光科技股份有限公司。说·明
图集号
审核哪树奎研钢在校对闫慧军设计徐华页03D702-3
工字型钢立柱
电缆护管
角焊接
注：1.本安装方式适用于露天（防水防尘)及大型厂房(防尘)中有防护要求的环境（图1）。也可用用于户外作为马路照明安装使用（图2）。2.灯具的防护等级见工程设计。3.灯具安装紧固件须用防锈材料，焊接安装件应在钢柱刷防腐涂料前完成，
4.布线方式：钢管布线，裸露过渡段穿可挠性管保护。
5.布线方式：钢管布线，
设备材料表
三防型荧光灯
灯具固定夹具
槽钢固定支座
V形双头螺栓管卡
户外密闭型接线盒
镀锌钢管
紧固件
型号及规格
BYC 83002X36
灯具配套
[5 L=150
由施工图纸定
由施工图纸定
外径Φ8mm-中12mm
DN32灯具配套
与件2配套
防水、防尘灯具安装图一
单位数量页次
图集号
审核部树奎值校对徐华
「境设计查长太季太
户外应选防强Www.bzxZ.net
腐蚀型
03D702-3
跨接地线焊接
尚现浇层
吸顶式防尘、防水荧光灯安装
2×Φ10
2 ×M8
灯体上壳
注：1.本图适用于室内有防水防尘等防护要求的环境。2.灯具的防护等级见工程设计、3．布线方式：钢管暗布线。
4。灯具灯体及所有紧固件均应具防锈蚀功能5.灯具引出入电源线口处施工完毕应作密封处理设备材料表
双管防护型荧光灯
灯具电源线
密闭出线盒
膨胀螺栓、母、垫圈
镀锌紧固蝶栓
镀锌扇钢支架
型号及规格
由施工图纸定
中型移动电缆
由施工图纸定
M8×30
-30×4
防水、防尘灯具安装图二
单位数量页次
图集号
申核邵树奎利框校对徐华设计查长太意飞页
配套或自制
03D702-3
半圆防潮、防尘型吸顶灯
半圆宽边防潮、防尘型吸顶灯
带金属护栅型防潮、防尘吸顶灯5
防潮、防尘吸顶灯
注：本图为一般性防护灯具，由塑料胀塞及自攻螺钉借助灯壳体内底部安装孔固定在顶部，本灯具在安装时正确上好防护垫以免失去防护性能
单、双环管防潮型吸顶灯
灯体外壳
设备材料表
灯罩连接饰圈
灯具底座
塑料胀塞及自攻螺钉
型号及规格
灯具配套
灯具配套
灯具配套
灯具配套
施工单位选
施工单位选
防水、防尘灯具安装图三
审核树奎部祥雅校对徐华
单位数量页次
图集号
设计查长太
03D702-3
强化玻璃内棱晶罩
金属灯体
防护型嵌入式金卤灯具
电源管孔
安装附件吊顶大龙骨
::2:::
吊顶小龙骨
顶内配管嵌入吊顶内安装
注：金属卤化物灯具显色性好、效率高、紫外线低等优点已逐渐用于油站建筑中罩照明。编号
防护型吸顶式金卤灯
在罩棚下安装示意图
（无吊顶）
设备材料表
防护型嵌入式金卤灯具
安装附件
电源线金属护管
镀锌Q型管卡
镀锌繁固件
镀锌扁钢支架
油站专用灯具安装图一
型号及规格
由施工图纸定
灯具配套
DN15/20镀锌钢管
规格与钢管配套
M8×20
-30×4
单位数量页次
IP44级
配套或自制
图集号
设计查长太专惠衣
审核哪树奎冠核准校对徐华
03D702-3
