【97R412】室外热力管道支座

本网站发布时间： 2024-10-28 15:12:57

97R412
现行
　点击下载此标准

基本信息

图集号：
97R412
图集名称：
室外热力管道支座
图集类别：
暖通空调
标准状态：
现行
发布日期：
2002-12-01
实施日期：
2002-12-01
下载格式：
pdf zip

手机扫码下载更方便

关联标准

替代情况：
原97R403改号

出版信息

主编单位：
中国建筑标准设计研究院铁道部设计研究院

标准简介/下载

点击下载

标准简介：

本图集适用于室外热力管道（亦适用于凝结水管道、压缩空气管道）支座的设计、制作加工及安装。

标准内容

部分标准内容：

室外热力管道支座
批准部门：中华人民共和国建设部
主编单位：铁道部专业设计院
实行日期：2002年3月
批准文号：建质[2002]48号

【图集内容概览】
（一）滑动支座

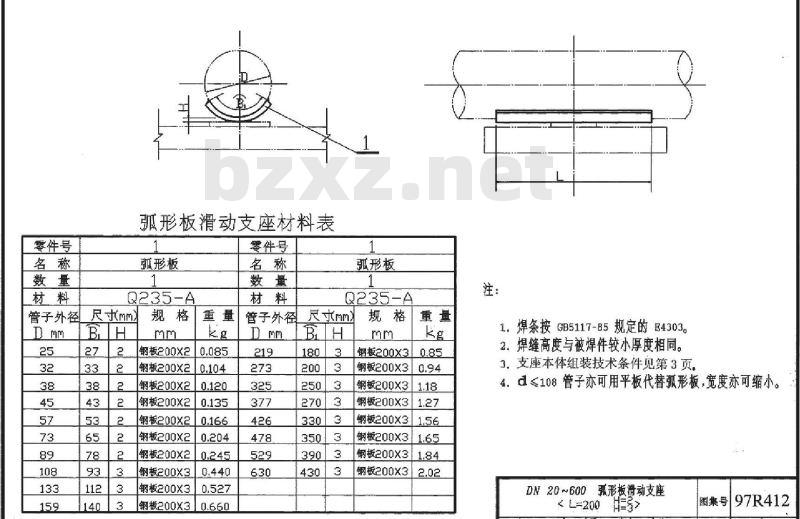

1. DN20~600 弧形板滑动支座
2. 曲面/格/凹/槽/板式/丁字托系列滑动支座（含不同规格尺寸）
（二）固定支座
1. DN20~400 焊接角钢固定支座
2. DN150~600 曲面/槽/单面/双面挡板式固定支座
（三）背管结构
1. 大管背小管支架结构（含自然补偿段）

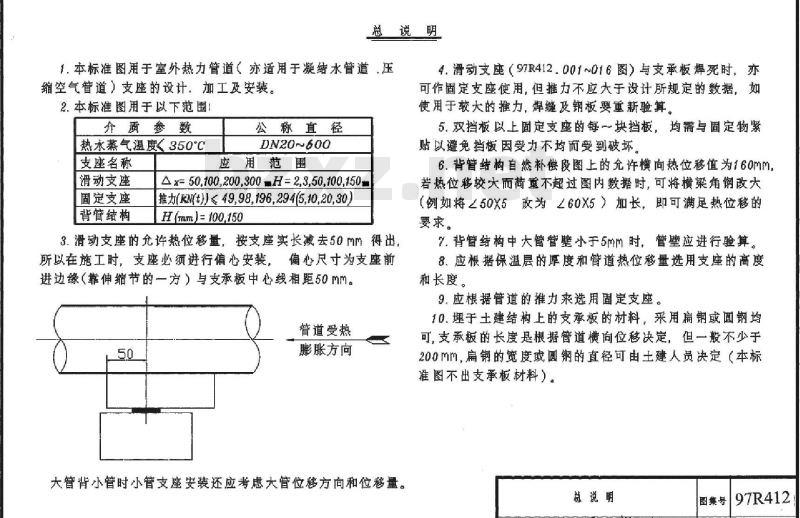

【总说明】
1. 本标准图用于室外热力管道（亦适用于凝结水管道、压缩空气管道）支座的设计、加工及安装。
2. 介质参数：热水、蒸气温度最高可达 350℃。
3. 滑动支座的允许热位移量，按支座实长减去 50mm 得出。所以在施工时，支座必须进行偏心安装，偏心尺寸为支座前进边缘（靠伸缩节的一方）与承支板中心线相距 50mm。管道受热膨胀方向为“大管背小管”时，小管支座安装还应考虑大管位移方向和位移量。
4. 滑动支座（97R412.001~016图）与承支板焊死时，亦可作固定支座使用，但推力不应大于设计所规定的数据。如使用于较大的推力，焊缝及钢板要重新验算。
5. 双挡板以上固定支座的每一块挡板，均需与固定物紧贴，以避免挡板因受力不均而受到破坏。
6. 背管结构自然补偿段图上的允许横向热位移值为 160mm。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

图集图片预览

标准图片预览：

图集目录列表

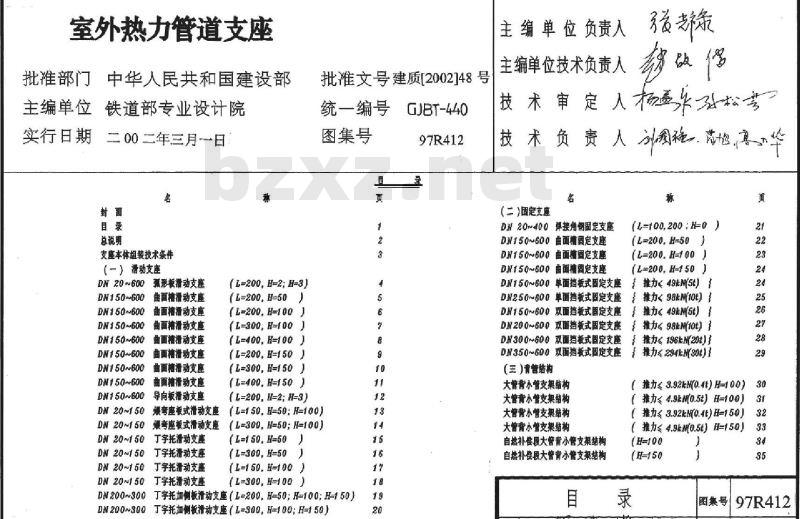

图集目录：

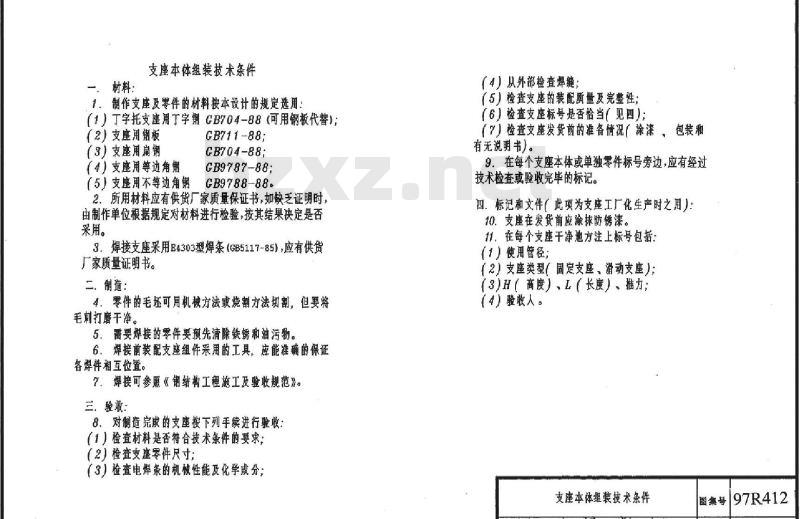

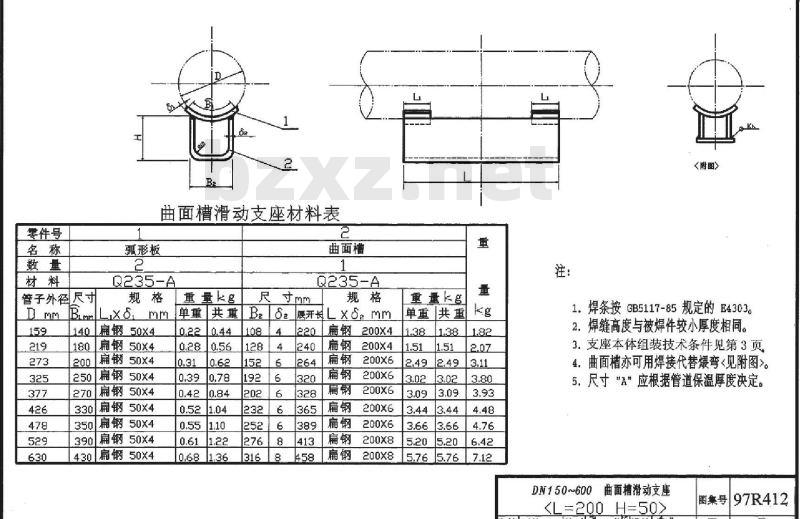

目录 1 总说明 2 支座本体组装技术条件 3 (一)滑动支座 4 DN20～600 弧形板滑动支座(L=200,H=2;H=3) 4 DN150～600 曲面槽滑动支座 (L=200,H=50) 5 DN150～600 曲面槽滑动支座 (L=200,H=100) 6 DN150～600 曲面槽滑动支座 (L=300,H=100) 7 DN150～600 曲面槽滑动支座 (L=400,H=100) 8 DN150～600 曲面槽滑动支座 (L=200,H=150) 9 DN150～600 曲面槽滑动支座 (L=300,H=150) 10 DN150～600 曲面槽滑动支座 (L=400,H=150) 11 DN20～600 导向板滑动支座 (L=200,H=2;H=3) 12 DN20～150 煨弯座板式滑动支座 (L=150,H=50,H=100) 13 DN20～150 煨弯座板式滑动支座 (L=300,H=50,H=100) 14 DN20～150 丁字托滑动支座 (L=150,H=50) 15 DN20～150 丁字托滑动支座 (L=300,H=50) 16 DN20～150 丁字托滑动支座 (L=150,H=100) 17 DN20～150 丁字托滑动支座 (L=300,H=100) 18 DN200～300 丁字托加侧板滑动支座 (L=200,H=50;H=100;H=150) 19 DN200～300 丁字托加侧板滑动支座 (L=300,H=100、H=150) 20 (二)固定支座 21 DN20～400 焊接角钢固定支座 (L=100,200,H=0) 21 DN150～600 曲面槽固定支座 (L=200,H=50) 22 DN150～600 曲面槽固定支座 (L=200,H=100) 23 DN150～600 曲面槽固定支座 (L=200,H=150) 24 DN150～600 单面挡板式固定支座 {推力≤49kN(5t)} 25 DN250～600 单面挡板式固定支座 {推力≤98kN(10t)} 25 DN150～600 双面挡板式固定支座 {推力≤49kN(5t)} 26 DN200～600 双面挡板式固定支座 {推力≤98kN(10t)} 27 DN300～600 双面挡板式固定支座 {推力≤196kN(20t)} 28 DN350～600 双面挡板式固定支座 {推力≤294kN(30t)} 29 (三)背管结构 30 大管背小管支架结构 (推力≤3.92kN(0.4t) H=100) 30 大管背小管支架结构 (推力≤4.9kN(0.5t) H=100) 31 大管背小管支架结构 (推力≤3.92kN(0.4t) H=150) 32 大管背小管支架结构 (推力≤4.9kN(0.5t) H=150) 33 自然补偿段大管背小管支架结构 (H=100) 34 自然补偿段大管背小管支架结构 (H=150) 35
