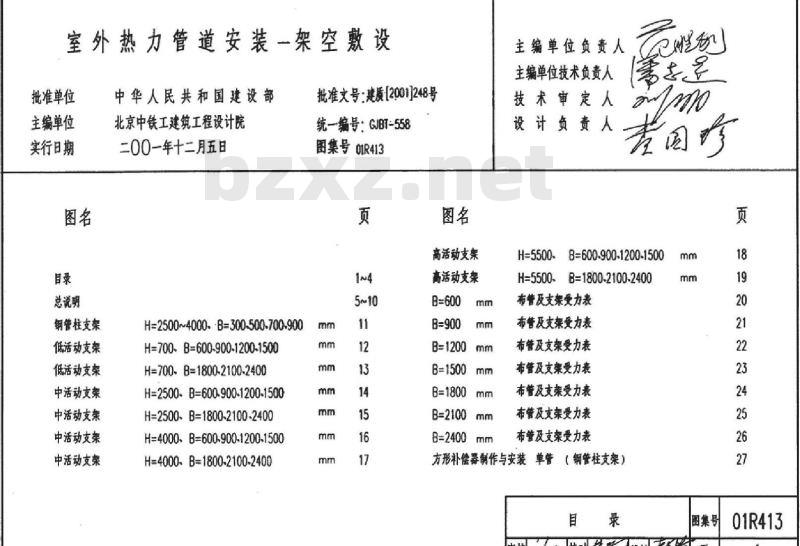

【R413 01(03)R413】 室外热力管道安装（架空敷设、含2003年局部修改版）

室外热力管道安装—架空敷设

批准单位：中华人民共和国建设部
主编单位：北京中铁工建筑工程设计院
实行日期：2001年12月5日
批准文号：建质[2001]248号
统一编号：GJBT-558
图集号：01R413

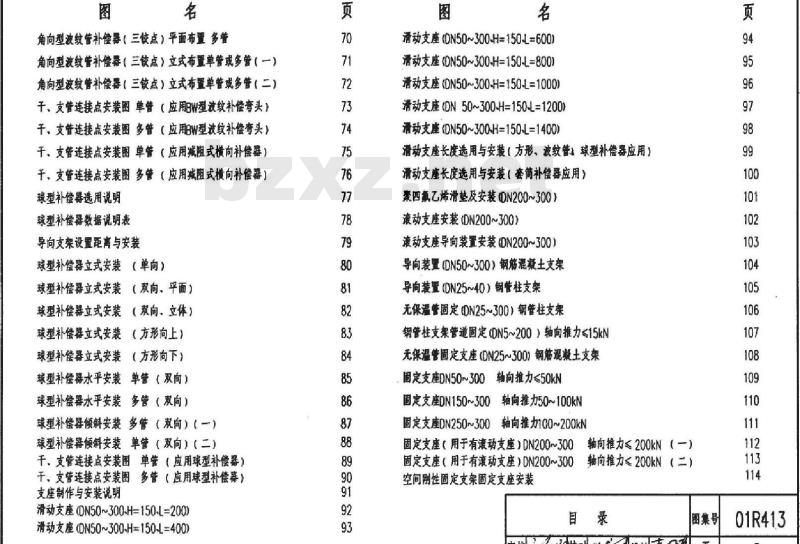

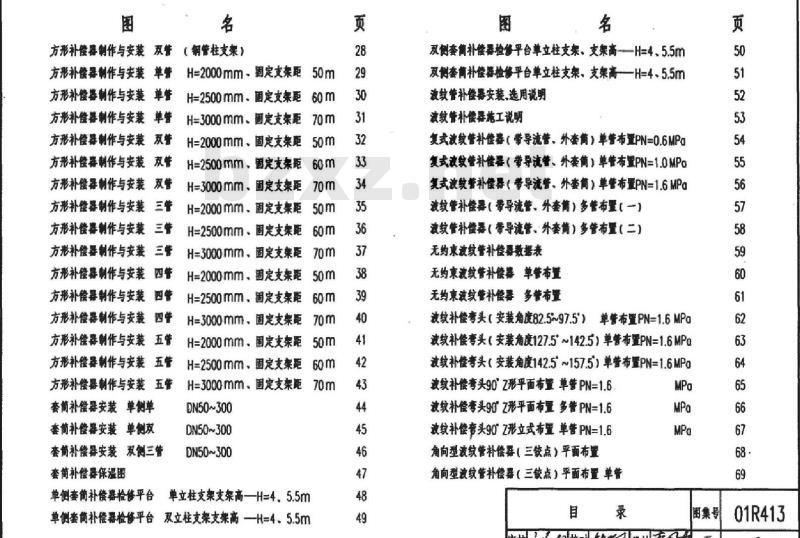

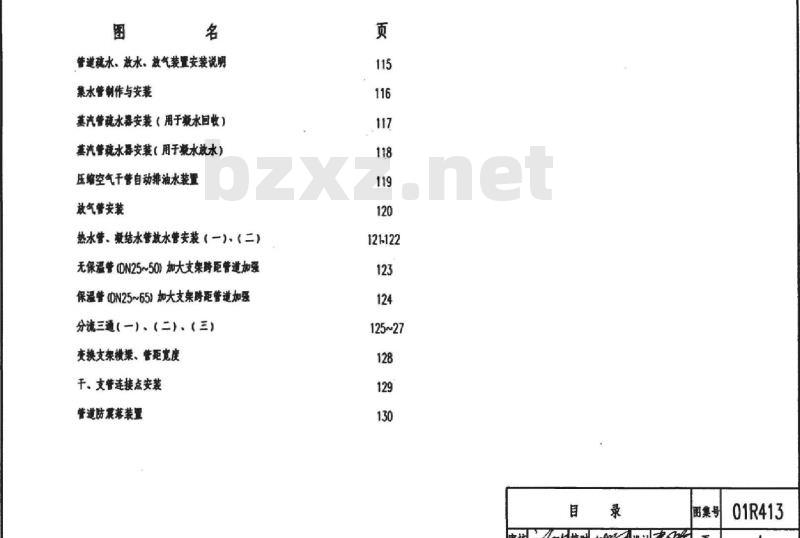

【目录】

1. 总说明

2. 钢管柱支架
- 低活动支架
- 中活动支架
- 高活动支架
- 布管及支架受力表

3. 方形补偿器制作与安装
- 单管布置
- 双管布置
- 三管布置
- 四管布置
- 五管布置

4. 套筒补偿器安装
- 单侧/双侧套筒补偿器安装
- 单立柱/双立柱支架检修平台
- 套筒补偿器保温图

5. 波纹管补偿器安装
- 波纹管补偿器施工及选用说明
- 复式波纹管补偿器（带导流管、外套筒）单管/多管布置（PN=0.6MPa, 1.0MPa, 1.6MPa）
- 无约束波纹管补偿器单管/多管布置
- 波纹补偿弯头及套头安装（包含不同安装角度及压力等级要求）
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
