【16CJ23-3】 自粘防水材料建筑构造(三)

16CJ23-3
自粘防水材料建筑构造
PRF嵌入式共聚自粘防水卷材
参考图集
(三）
中国建筑标准设计研究院
16CJ23-3
自粘防水材料建筑构造
—PRF嵌入式共聚自粘防水卷材
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

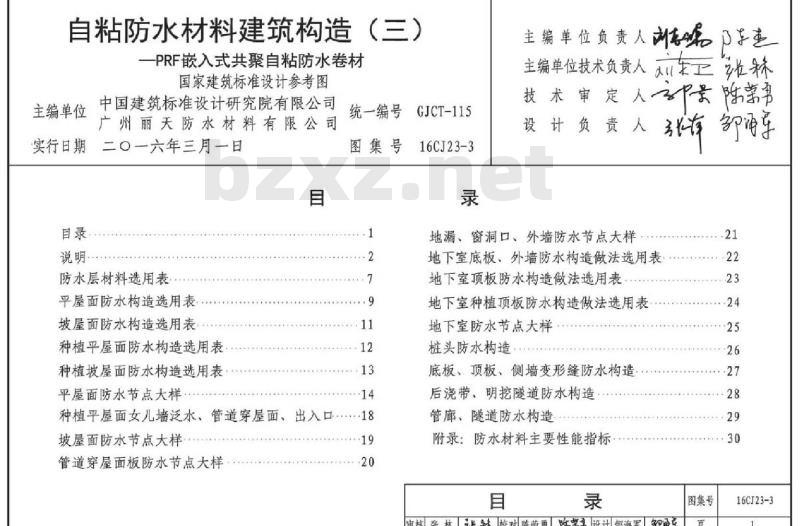

自粘防水材料建筑构造
（(三）
一PRF嵌入式共聚自粘防水卷材
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司广州丽天防水材料有限公司
实行日期
二〇一六年三月一日
说明·
防水层材料选用表
平屋面防水构造选用表，
坡屋面防水构造选用表
种植平屋面防水构造选用表
种植坡屋面防水构造选用表
平屋面防水节点大样
统一编号
图集号
种植平屋面女儿墙泛水、管道穿屋面，出入口···18坡屋面防水节点大样
管道穿屋面板防水节点大样
GJCT-115
16CJ23-3
主编单位负责人哦
主编单位技术负责人车工
技术审定人景际事书
设计负责人车舒用享
地漏、窗洞口、外墙防水节点大样地下室底板、外墙防水构造做法选用表地下室顶板防水构造做法选用表地下室种植顶板防水构造做法选用表地下室防水节点大样
桩头防水构造
底板、顶板、侧墙变形缝防水构造后浇带、明挖隧道防水构造
管廊、隧道防水构造
附录：防水材料主要性能指标
审核张林林校对陈荣勇陈书设计邹海军印车-21
图集号
16CJ23-3

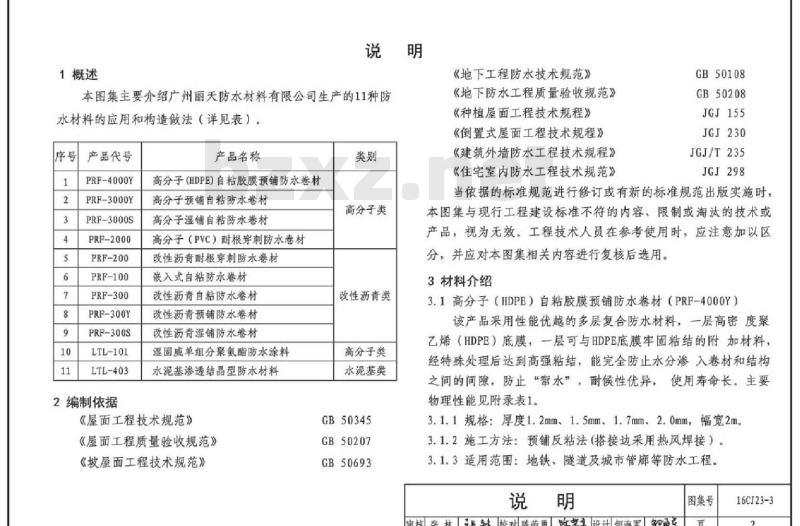

1概述
本图集主要介绍广州丽天防水材料有限公司生产的11种防水材料的应用和构造做法（详见表）。序号
产品代号
PRF-4000Y
PRF-3000Y
PRF-3000S
PRF-2000
PRF-200
PRF-100
PRF-300
PRF-300Y
PRR-300S
LTL-101
LTL-403
2编制依据
产品名称
高分子（HDPE）自粘胶膜预铺防水卷材高分子预铺自粘防水卷材
高分子湿铺自粘防水卷材
高分子（PVC）耐根穿刺防水卷材改性沥青耐根穿刺防水卷材
嵌入式自粘防水卷材
改性沥青自粘防水卷材
改性沥青预铺防水卷材
改性沥青湿铺防水卷材
湿固威单组分聚氨酯防水涂料
水泥基渗透结晶型防水材料
《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
高分子类
改性沥青类
高分子类
水泥基类
GB50345
GB50207
GB50693
《地下工程防水技术规范》
《地下防水工程质量验收规范》《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》GB50108
GB50208
JGJ155
JGJ230
JGJ/T235
JGJ298
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3材料介绍
3.1高分子（HDPE）自粘胶膜预销防水卷材（PRF-4000Y）该产品采用性能优越的多层复合防水材料，一层高密度聚乙烯（HDPE）底膜，一层可与HDPE底膜牢固粘结的附加材料，经特殊处理后达到高强粘结，能完全防止水分渗入卷材和结构之间的间隙，防止“水”，耐候性优异，使用寿命长。主要物理性能见附录表1。
3.1.1规格：厚度1.2mm.1.5mm、1.7mm、2.0mm，幅宽2m3.1.2施工方法：预铺反粘法（搭接边采用热风焊接）。3.1.3适用范围：地铁，隧道及城市管廊等防水工程。说明
审核张林张林校对陈荣勇陈第书 设计邹海军邹呷车图集号
16CJ23-3

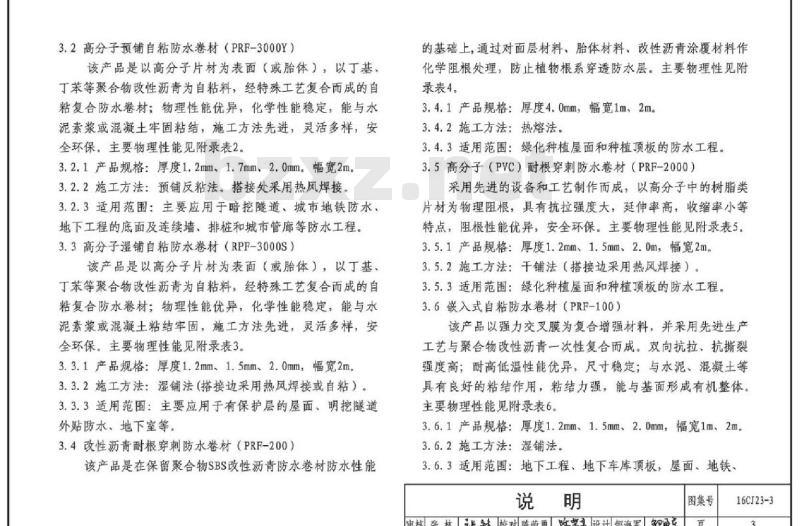

3.2高分子预销自粘防水卷材（PRF-3000Y）该产品是以高分子片材为表面（或胎体），以丁基，丁苯等聚合物改性沥青为自粘料，经特殊工艺复合而成的自粘复合防水卷材：物理性能优异，化学性能稳定，能与水泥素浆或混凝土牢固粘结，施工方法先进，灵活多样，安全环保。主要物理性能见附录表2。3.2.1产品规格：厚度1.2mm、1.7mm、2.0mm。幅宽2m。3.2.2施工方法：预铺反粘法。搭接处采用热风焊接。3.2.3适用范围：主要应用于暗挖隧道、城市地铁防水，地下工程的底面及连续墙、排桩和城市管廊等防水工程，3.3高分子湿铺自粘防水卷材（RPF-3000S）该产品是以高分子片材为表面（或胎体），以丁基，丁苯等聚合物改性沥青为自粘料，经特殊工艺复合而成的自粘复合防水卷材：物理性能优异，化学性能稳定，能与水泥素浆或混凝土粘结牢固，施工方法先进，灵活多样，安全环保。主要物理性能见附录表3。3.3.1产品规格：厚度1.2mm1.5mm.2.0mm，幅宽2m.3.3.2施工方法：湿铺法（搭接边采用热风焊接或自粘）。3.3.3适用范围：主要应用于有保护层的屋面，明挖随道外贴防水、地下室等。
3.4改性沥青耐根穿刺防水卷材（PRF-200）该产品是在保留聚合物SBS改性沥青防水卷材防水性能的基础上，通过对面层材料，胎体材料，改性沥青涂覆材料作化学阻根处理，防止植物根系穿透防水层。主要物理性见附录表4。
3.4.1产品规格：厚度4.0mm，幅宽1m，2m3.4.2施工方法：热熔法。
3.4.3适用范围：绿化种植屋面和种植顶板的防水工程。3.5高分子（PVC）耐根穿刺防水卷材（PRF-2000）采用先进的设备和工艺制作而成，以高分子中的树脂类片材为物理阻根，具有抗拉强度大，延伸率高，收缩率小等特点，阻根性能优异，安全环保主要物理性能见附录表53.5.1产品规格：厚度1.2mm1.5mm~2.0m，幅宽2m。3.5.2施工方法：干铺法（搭接边采用热风焊接）。3.5.3适用范围：绿化种植屋面和种植顶板的防水工程。3.6嵌入式自粘防水卷材（PRF-100）该产品以强力交叉膜为复合增强材料，并采用先进生产工艺与聚合物改性沥青一次性复合而成。双向抗拉、抗撕裂强度高：耐高低温性能优异，尺寸稳定：与水泥、混凝土等具有良好的粘结作用，粘结力强，能与基面形成有机整体，主要物理性能见附录表6。
3.6.1产品规格：厚度1.2mm1.5mm，2.0mm，幅宽1m，2m。3.6.2施工方法：湿铺法。
3.6.3适用范围：地下工程、地下车库顶板，屋面、地铁说明
审核张林林校对陈荣勇陈享书设计邹海军哺子图集号
16CJ23-3
隧道、城市管廊等防水工程。
3.7改性沥青自粘防水卷材（PRF-300）该产品是一种以SBS、SBR增粘剂及优质道路石油沥青等制作而成的自粘聚合物改性沥青为基料，以聚乙烯膜或隔离膜为上表面隔离层，下表面可附可剥离的涂硅隔离膜为防粘隔离材料增强的自粘防水卷材。主要物理性能见附录表73.7.1产品规格：厚度2.0mm，3.0mm、4.0mm，幅宽1m2m。3.7.2施工方法：千铺法
3.7.3适用范围：建筑物底板，项板，侧墙，屋面，隧道、水池，水库，水渠等防水工程。3.8改性沥青预铺防水卷材（PRF-300Y）该产品是以聚酯纤维布为胎基，两面涂优质的合成橡胶、重交沥青，下表面附以涂硅隔离膜，聚乙烯膜或细砂等隔离材料，上表面覆涂硅隔离膜或涂硅隔离纸作为隔离材料制成的一种适用手预铺法施工的自粘防水卷材。主要物理性见附录表8
3.8.1产品规格：厚度4.0mm，幅宽1m、2m。3.8.2施工方法：预铺反粘
3.8.3适用范围：建筑物地下室底板、人防工程，地铁隧道，城市管廊等防水工程。
3.9改性沥青湿铺防水卷材（PRF-300S）该产品是以聚酯纤维布为胎基，两面涂优质的合成橡胶，重交沥青，下表面附以涂硅隔离膜、聚乙烯膜或细砂等隔离材料，上表面覆涂硅隔离膜或涂硅隔离纸作为隔离材料制成的一种适用于湿铺法施工的自粘防水卷材。主要物理性见附录表9。
3.9.1产品规格：厚度3.0mm、4.0mm，幅宽1m2m3.9.2施工方法：湿铺法。
3.9.3适用范围：地下室，人防工程，地铁隧道及工业与民用建筑物屋面、城市管廊等防水工程。3.10湿固威单组分聚氨酯防水涂料（LTL-101）该产品是一种反应固化型合成高分子防水涂料，由聚醚、异氰酸酯、增塑剂、增稠剂、填充剂、溶剂等复合而成。直接涂刷在施工基面，即可形成无缝防水涂膜，施工简捷，防水性能优异。主要物理性见附表10。3.10.1产品规格：25kg/桶。
3.10.2施工方法：涂刷法喷涂法。3.10.3适用范围：各类屋面，地下建筑物的防水抗渗、密封堵漏，厨卫浴，水池，阳台等，特别适合于不规则部位及大面积场所的防水工程。
3.11水泥基渗透结晶型防水材料（LTL-403）该产品是采用进口原材料生产的一种水泥基类防水涂料，与硅酸盐水泥、活性化合物和石英砂经特殊工艺处理而生成的粉末状材料，该材料作用于混凝土结构表面时：说明
图集号
申核张林泷林校对陈荣勇陈享书设计邹海军车页
16CJ23-3
其活性物通过载体向混凝土内部的毛细管道渗透与其游离的硅酸盐分子和水分子发生反应，形成不溶于水的结晶体，结晶体渗透到混凝土的深层，填塞毛细孔道和孔隙并永久留在混凝土中，从而使混凝致密，阻止水的渗透起到永久性密封混凝土的作用。主要物理性见附表113.11.1产品规格：20kg/袋。
3.11.2施工方法：涂刷法，喷涂法，千粉撤布法。3.11.3适用范围：地下室，屋面阳台，卫生间，大坝，水池、游泳池、桥梁、道路等混凝土结构4施工方法及注意事项
4.1PRF预铺类系列防水卷材施工方法4.1.1预铺反粘法施工流程
（1）基面清理：基面应坚实、平整、干净，无明水。（2）节点部位加强处理：根据后浇带，变形缝，阴阳角，管头，桩头部位的特点，裁剪相应形状的双面自粘片材，采用湿铺法将片材粘贴在节点部位，即在节点部位涂抹水泥浆（水泥浆粘稠度不宜过低），揭除片材下表面隔离膜，并粘贴在水泥浆上，再揭除片材上表面隔离膜。（3）铺设卷材：先在垫层上弹线定位。按基准线铺展第一幅卷材（自粘面朝上，下同），再铺设第二幅卷材，然后揭开两幅卷材搭接部位的隔离膜，将卷材搭接。大面积铺设卷材时，应与基准线对齐，不得用力拉伸，以免出现偏差
（4）节点密封：在大面积铺贴卷材之前或之后，按相关要求，在细部节点接缝部，采用条状双面自粘卷材铺贴，进行密封处理。
（5）高分子预铺类防水卷材搭接位采用焊接时，要根据施工环境及焊接速度调整好焊接温度（一般为400C一500℃保证焊缝质量。
（6）将防水卷材上表面隔离膜揭除干净，可在卷材表面撒上水泥粉或细砂起隔离防粘作用，便于后续施工。4.1.2预铺反粘法施工注意事项
（1）自粘防水卷材采用冷作业施工，不得使用明火：如有钢筋焊接等情况，应采取相应的保护措施，以免影响卷材性能，防止火灾隐患。
（2）卷材铺设完后：要注意防水层的后续保护工作，钢筋笼等工程物体要轻放，不得在防水层上拖动，避免破坏防水层。
（3）相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠，导致卷材粘贴不平。（4）绑扎钢筋过程中，如钢筋移动需要便用撬棍时，应在支点处铺木垫，避免破坏防水层。（5）后续施工过程中，如不慎破坏防水层，应及时报说明
审核张林林校对陈荣勇陈享书设计邹海军哺孚图集号
16CJ23-3
请防水施工单位进行修补。
4.2PRF湿铺类系列防水卷材施工方法4.2.1湿铺法施工流程
（1）基面清理：基层应坚实平整：干净无明水（2）制备水泥浆：水与水泥的重量比一般为1：2，先将水倒入拌浆桶，再将水泥放入水中，充分浸泡：便用电动搅拌机搅拌5min以上，成腻子状。（3）节点加强处理：在阴阳角部位用双面自粘防水卷材增设300mm-500mm宽附加层
（4）弹线，试铺：确定卷材铺贴方向，弹出基准线，并按基准线试铺卷材，保证卷材销贴平直，搭接边符合设计要求。
（5）大面积铺贴自粘卷材：刮涂水泥素浆（水泥素浆厚度宜控制在1.5mm~2.5mm），边刮边铺，撕去卷材下表面隔离纸（膜）：将卷材铺贴在水泥素浆上：相邻卷材采用搭接方式粘贴，水泥浆不要污染搭接边。（6）赶压排气：一边铺贴卷材，一边用刮板或辑筒等从上方刮压卷材，排出空气，使卷材与水泥素浆紧密粘贴，搭接处堆积的水泥素浆要及时清理干净。（7）卷材搭接边粘结：搭接边进行冷粘接：将卷材搭接部位的隔离纸（膜）撕掉，在卷材铺贴的同时进行搭接边的搭接工作。
4.2.2PRF系列防水卷材湿铺法施工注意事项（1）卷材铺贴时，应临时密封卷材收口处（可用胶带或加厚水泥砂浆进行密封，以防止收口处水分过快散失。（2）相邻两排卷材的短边接头应相互错开300mm以上以免多层接头重叠，卷材粘贴不平。（3）施工完毕应24h内隐蔽防水层，不宜长时间暴晒，最迟不超过72h。
5其他
5.1本图集中除注明单位者外，其他均以毫米（mm）为单位5.2本图集根据广州丽天防水补漏工程有限公司提供的技术资料编制，图集的解释由该公司负责。6详图素引方法
16CJ23-3/×
防水做法编号
一页次
16CJ23-3/×节点构造编号
×十一页次
审核张林林校对陈荣勇陈享书设计邹海军哺孚图集号
16CJ23-3
索引号
索引号
平屋面工程防水层材料选用表（1级）防水层材料
①>3.0厚改性沥青自粘防水卷材（PRF-300）②>1.5厚嵌入式自粘防水卷材（PRF-100）①>3.0厚改性沥青自粘防水卷材（PRF-300）②>2.0厚湿固威单组分聚氨酯防水涂料（LTL-101）①>1.5厚嵌入式自粘防水卷材（PRF-100）②>3.0厚改性沥青自粘防水卷材（PRF-300）①>3.0厚改性沥青自粘防水卷材（PRP-300）②>3.0厚改性沥青自粘防水卷材（PRF-300）平屋面工程防水层材料选用表（Ⅱ级）防水层材料
>3.0厚改性沥青自粘防水卷材（PRF-300）>2.0厚嵌入式自粘防水卷材（PRF-100）>1.5厚高分子湿铺防水卷材（PRF-3000S）>2.0厚湿固威单组分聚氨酯防水涂料（LTL-101）注：①表示位于防水层的上层：表示位于防水层的下层。索引号
索引号
坡屋面防水工程防水层材料选用表（一级）防水层材料
>3.0厚改性沥青自粘防水卷材（PRF-300）>1.5厚嵌入式自粘防水卷材（PRF-100）1.5厚湿固威单组分聚氨酯防水涂料（LTL-101）种植屋面、地下室种植顶板工程防水层材料选用表防水层材料
①>4.0厚改性沥青耐根穿刺防水卷材（PRF-200）②>3.0厚改性沥青自粘防水卷材（PRF-300）①>4.0厚改性沥青耐根穿刺防水卷材（PRF-200）②>1.5厚嵌入式改性沥青自粘防水卷材（PRF-100）①》4.0厚改性沥青耐根穿刺防水卷材（PRF-200）②>2.0厚湿固威单组分聚氨酯防水涂料（LTL-101）①>1.5厚高分子（PVC）耐根穿刺防水卷材（PRF-2000）②>3.0厚改性沥青自粘防水卷材（PRF-300）①>1.5厚高分子（PVC）耐根穿刺防水卷材（PRF-2000）②2.0厚嵌入式改性沥青自粘防水卷材（PRF-100）①>1.5厚高分子（PVC）耐根穿刺防水卷材（PRF-2000）②>2.0厚湿固威单组分聚氨酯防水涂料（LTL-101）注：PRF-200及PRF-2000用于耐根穿刺防水层时，应提供应用性能检测报告
防水层材料选用表
审核张林 林校对陈荣勇陈书设计邹海军车图集号
16CJ23-3
索引号
地下室防水层材料选用表（一级）防水层材料
①3.0厚改性沥青自粘防水卷材（PRF-300）②>3.0厚改性沥青自粘防水卷材（PRF-300）>1.7厚高分子预铺自粘防水卷材（PRF-3000Y）①1.5厚嵌入式自粘防水卷材（PRF-100）②>1.5厚嵌入式自粘防水卷材（PRF-100）①≥1.5厚嵌入式自粘防水卷材（PRF-100）②>3.0厚改性沥青自粘防水卷材（PRF-300）①>1.5厚嵌入式自粘防水卷材（PRF-100）②≥1.0厚水泥基渗透结晶型防水材料（LTL-403）①>3.0厚改性沥青自粘防水卷材（PRF-300）②≥1.5厚嵌入式自粘防水卷材（PRF-100）①>3.0厚改性沥青湿铺防水卷材（PRF-300S）②>1.0厚水泥基渗透结晶型防水材料（LTL-403）①3.0厚改性沥青自粘防水卷材（PRF-300）②>1.0厚水泥基渗透结晶型防水材料（LTL-403）①>3.0厚改性沥青自粘防水卷材（PRF-300）②>1.5厚高分子湿铺自粘防水卷材（PRF-3000S）①>1.5厚嵌入式自粘防水卷材（PRF-100）②>1.5厚高分子湿铺自粘防水卷材（PRF-3000S）索引号
地下室、管廊防水层材料选用表（二级）防水层材料
>4.0厚改性沥青自粘防水卷材（PRF-300）>4.0厚改性沥青预铺防水卷材（PRF-300Y）4.0厚改性沥青湿销防水卷材（PRF-300S）>1.2厚高分子（HDPE）自粘胶膜预铺防水卷材（PRF-4000Y）>1.5厚嵌入式自粘防水卷材（PRF-100）>1.5厚高分子湿铺防水卷材（PRF-3000S）》1.5厚湿固威单组分聚氨酯防水涂料（LTL-101）防水层材料选用表
审核张林 林校对陈荣勇 陈书设计邹海军车图集号
16CJ23-3
有保温
工级防水
无保温
I级防水
屋面构造做法
1.面层（按工程设计）
平屋面防水构造选用表
2.20厚1：2.5或M15水泥砂浆保护层3.0.4厚PE膜或0.8厚土工布隔离层4.卷材防水层
5.20厚1：2.5水泥砂浆找平层
6.保温层（保温层材料及厚度按工程设计）7.20厚1：2.5或M20水泥砂浆找平层8.最薄30厚LC5.0轻集料混凝土或泡沫混凝土2%找坡层
9.卷材或涂料防水层
10.现浇钢筋混凝土板（表面清扫干净）1.面层（按工程设计）
2.20厚1：2.5或M20水泥砂浆保护层3.卷材防水层
4.卷材或涂料防水层
5.20厚1：2.5水泥砂浆找平层
6.最薄30厚LC5.0轻集料混凝土或泡沫混凝土2%找坡层
7.现浇钢筋混凝土板（表面清扫干净）W1-1
有保温
I级防水
有保温
I级防水
无保温
Ⅱ级防水
屋面构造做法
1面层（按工程设计）
2.20厚1：2.5或M15水泥砂浆保护层3.卷材防水层
4.卷材或涂料防水层
5.20厚1：2.5或M20水泥砂浆找平层6.最薄30厚LC5.0轻集料混凝土或泡沫混凝土2%找坡层
保温层（保温层材料及厚度按工程设计）7.
8.现浇钢筋混凝土板（表面清扫干净）1.bzxZ.net
面层（按工程设计）
20厚1：2.5或M15水泥砂浆保护层2.
3.卷材或涂料防水层
4.20厚1：2.5或M20水泥砂浆找平层最薄30厚LC5.0轻集料混凝土或泡沐混5.
凝土2%找坡层
保温层（保温层材料及厚度按工程设计）6.
7.现浇钢筋混凝土板（表面清扫干净）面层（按工程设计）
2.20厚1：2.5或M15水泥砂浆保护层3
卷材或涂料防水层
4.20厚1：2.5或M20水泥砂浆找平层5.最薄30厚LC5.0轻集料混凝土或泡沐混凝土2%找坡层
7.现浇钢筋混录土板（表面清扫干净）平屋面防水构造选用表
审核张林林校对陈荣勇 陈书设计邹海军印电车图集号
16CJ23-3
倒置式屋面
I级防水
倒置式屋面
I级防水
屋面构造做法
平屋面防水构造选用表
1.490×490×40，C25细石混凝土预制板双向4中6
2.20厚水泥砂浆砂浆铺卧
3.10厚低强度等级砂浆隔离层
4.保温层（保温层材料及厚度按工程设计）5.卷材防水层
6.卷材或涂料防水层
7.20厚1：2.5或M20水泥砂浆找平层8.最薄30厚LC5.0轻集料混凝土或泡沫混凝土3%找坡层
9.现浇钢筋混凝土板（表面清扫干净）1.40厚C20细石混凝土保护层，配中6或冷拨中4的I级钢，双向0150，钢筋网片绑扎或点焊（设分格缝）
2.10厚低强度等级砂浆隔离层
3.保温层（保温层材料及厚度按工程设计）4.卷材防水层
5.卷材或涂料防水层
6.20厚1：2.5或M20水泥砂浆找平层7.最薄30厚LC5.0轻集料混凝土或泡沫混凝土3%找坡层
8现浇钢筋混凝土板（表面清扫干净）W1-1
架空屋面
（无保温）
I级防水
架空屋面
（有保温）
I级防水
屋面构造做法
1配筋C25细石混凝土预制板，
600×600×35（不上人）
600x600×50（上人）
240×120×240（180）砖墩，中距600用M5水泥混合砂浆砌筑
20厚1：3或M15水泥砂浆保护层
卷材防水层
卷材或涂料防水层
6.20厚1：2.5或M20水泥砂浆找平层7.最薄30厚LC5.0轻集料混凝土或泡沫混凝土2%找坡层
8.现浇钢筋混凝土板（表面清扫干净）1.配筋C25细石混凝土预制板，
600×600×35（不上人）
600×600×50（上人）
240×120×240（180）砖墩，中距600，2.
用M5水泥混合砂浆砌筑
20厚1：3或M15水泥砂浆保护层
4.卷材防水层
卷材或涂料防水层
6.20厚1：2.5或M20水泥砂浆找平层7.最薄30厚LC5.0轻集料混凝土或泡沫混凝土2%找坡层
8.保温层（保温层材料及厚度按工程设计）9.现浇钢筋混土板（表面清扫干净）平屋面防水构造选用表
图集号
申核张林批林校对荣勇陈享书设计邹海军 邻孚备注
16CJ23-3
