【16CJ67-1】 古松现代重木结构建筑

16CJ67-1
古松现代重木结构建筑
参考图集
中国建筑标准设计研究院
16CJ67-1
古松现代重木结构建筑
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
主编单位

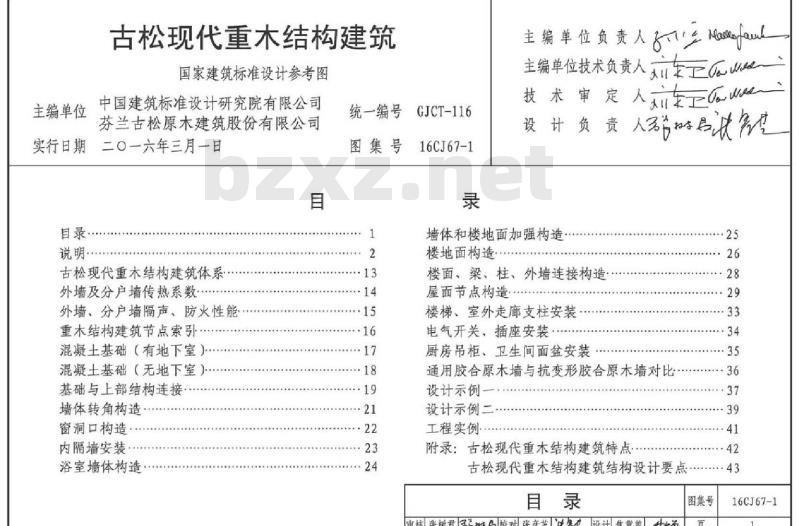

古松现代重木结构建筑
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司芬兰古松原木建筑股份有限公司月二〇一六年三月一日
实行日期
目录·
古松现代重木结构建筑体系
外墙及分户墙传热系数：
外墙、分户墙隔声，防火性能
重木结构建筑节点索引
混凝土基础（有地下室）
混凝土基础（无地下室）
基础与上部结构连接
墙体转角构造
窗洞口构造
内隔墙安装
浴室墙体构造
统一编号
图集号
GJCT-116
16CJ67-1
主编单位负责人Maefaul
主编单位技术负责人
技术审定人Gw
设计负责
墙体和楼地面加强构造
楼地面构造
楼面、梁、柱、外墙连接构造·屋面节点构造
楼梯、室外走廊支柱安装
电气开关、插座安装
厨房吊柜、卫生间面盆安装
通用胶合原木墙与抗变形胶合原木墙对比设计示例
设计示例二
工程实例
附录：古松现代重木结构建筑特点古松现代重本结构建筑结构设计要点目录免费标准下载网bzxz
审核张树君3乌校对张彦艺心设计焦冀曾世业市25
图集号
16CJ67-1

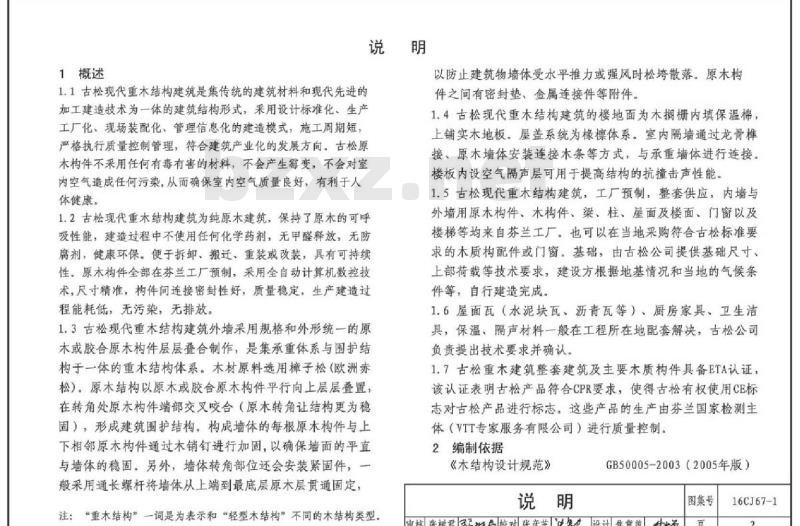

1概述
1.1古松现代重木结构建筑是集传统的建筑材料和现代先进的加工建造技术为一体的建筑结构形式，采用设计标准化生产工厂化，现场装配化，管理信息化的建造模式，施工周期短严格执行质量控制管理，特合建筑产业化的发展方向。古松原木构件不采用任何有毒有害的材料，不会产生霜变，不会对室内空气造成任何污染，从而确保室内空气质量良好，有利于人体健康，
1.2古松现代重木结构建筑为纯原木建筑，保持了原木的可呼吸性能，建造过程中不使用任何化学药剂，无甲醛释放，无防腐剂，健康环保。使于拆卸，搬迁，重装或改装，具有可持续性：原木构件全部在芬普工厂预制，采用全自动计算机数控技术，尺寸精准，构件间连接密封性好，质量稳定，生产建造过程能耗低，无污染，无排放。
1.3古松现代重木结构建筑外墙采用规格和外形统一的原木或胶合原木构件层层叠合制作，是集承重体系与围护结构于一体的重木结构体系木材原料选用樟子松（欧洲赤松）原木结构以原木或胶合原木构件平行向上层层叠置在转角处原木构件端部交叉咬合（原木转角让结构更为稳固），形成建筑围护结构。构成墙体的每根原木构件与上下相邻原木构件通过木销钉进行加固，以确保墙面的平直与墙体的稳固。另外，墙体转角部位还会安装紧固件，一般采用通长螺杆将墙体从上端到最底层原木层贯通固定，注：“重木结构”一词是为表示和轻型木结构”不同的木结构类型以防止建筑物墙体受水平推力或强风时松跨散落，原木构件之间有密封垫、金属连接件等附件。1.4古松现代重木结构建筑的楼地面为木栅内填保温棉，上铺实木地板，屋盖系统为橡体系。室内隔墙通过龙骨椎接，原木墙体安装连接木条等方式，与承重墙体进行连接楼板内设空气隔声层可用于提高结构的抗撞击声性能。1.5古松现代重木结构建筑，工厂预制整套供应，内墙与外墙用原木构件，木构件，梁、柱，屋面及楼面、门窗以及楼梯等均来自芬兰工厂。也可以在当地采购符合古松标准要求的木质构配件或门窗。基础，由古松公司提供基础尺寸上部荷载等技术要求，建设方根据地基情况和当地的气候条件等，自行建造完成。
1.6屋面瓦（水泥块瓦沥青瓦等）：厨房家具、卫生洁具，保温：隔声材料一般在工程所在地配套解决，古松公司负责提出技术要求并确认。
1.7古松重木建筑整套建筑及主要木质构件具备ETA认证，该认证表明古松产品符合CPR要求，使得古松有权使用CE标志对古松产品进行标志。这些产品的生产由芬兰国家检测主体（VTT专家服务有限公司）进行质量控制。2编制依据
《木结构设计规范》
GB50005-2003（2005年版）
图集号
审核 张树君批品校对张彦芝比设计焦冀曾页
16CJ67-1
《建筑设计防火规范》
《建筑抗震设计规范》
《民用建筑隔声设计规范》
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《木结构工程施工规范》
GB50016-2014
GB50011-2010
GB50118-2010
GB50176
GB50189-2015
GB/T50772-2012
《建筑内部装修设计防火规范》GB50222-95（2001年版）《木结构工程施工质量验收规范》GB50206-2012

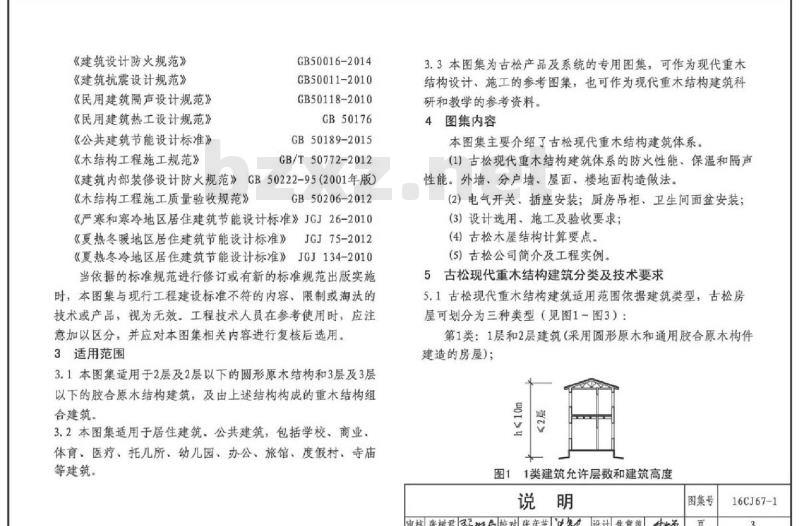

《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容：限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用3适用范围
3.1本图集适用于2层及2层以下的圆形原木结构和3层及3层以下的胶合原木结构建筑，及由上述结构构成的重木结构组合建筑。
3.2本图集适用于居住建筑，公共建筑，包括学校，商业，体育、医疗、托儿所、幼儿园、办公，旅馆，度假村、寺庙等建筑。
3.3本图集为古松产品及系统的专用图集，可作为现代重本结构设计，施工的参考图集，也可作为现代重木结构建筑科研和教学的参考资料。
4图集内容
本图集主要介绍了古松现代重木结构建筑体系。（1）古松现代重木结构建筑体系的防火性能，保温和隔声性能：外墙、分户墙、屋面，楼地面构造做法（2）电气开关、插座安装：厨房吊柜、卫生间面盆安装：（3设计选用，施工及验收要求；(4）古松木屋结构计算要点
(5）古松公司简介及工程实例。5古松现代重木结构建筑分类及技术要求5.1古松现代重木结构建筑适用范围依据建筑类型，古松房屋可划分为三种类型（见图1一图3）：第1类：1层和2层建筑（采用圆形原木和通用胶合原木构件建造的房屋）；
图11类建筑允许层数和建筑高度说明
审核张树君 三批乌校对张彦芝饮设计焦冀曾世图集号
16CJ67-1
第2类：3层及3层以下建筑（采用胶合原木建造的房屋）：第3类：组合建筑（下部为不超过4层的其他结构建筑、上部为古松第1类或第2类建筑。）WST
图22类建筑充许
层数和建筑高度
图33类建筑充许
层数和建筑高度
5.2古松现代重木结构建筑类型和主要性能指标5.2.1不同建筑类型的允许层数和允许建筑高度见表1，防火墙间的允许建筑长度和每层最大允许建筑面积见表2。表1不同建筑类型的充许层数和充许建筑高度第1类
木结构建筑的形式
允许层数（层）
充许建筑高度（m）
≤2层建筑
第2类
≤3层建筑
第3类
组合建筑
表2防火墙间的允许建筑长度和每层最大允许建筑面积防火墙间的
允许建筑长度（m）
防火墙问的
每层最大许建筑面积（m2）
注：1.当设置自动喷水灭火系统时，防火墙间的允许建筑长度和每层最大许建筑面积可按本表的规定增加1.0倍。2.体育场馆等高大空间建筑，其建筑高度和建筑面积可适当增加5.2.2古松原木强度设计值和弹性模量见表3，古松原木机械分级强度等级和《木结构设计规范》采用的等级对应关系见表4。
表3古松原木强度设计值和弹性模量（N/mm2）
欧洲赤松
抗压及承压
表4古松原木机械分级强度等级对应关系表古松原木（欧洲赤松）
采用的强度等级
《木结构设计规范》
采用的强度等级
审核张树君3批乌校对张彦芝设计焦冀普世业市弹性
图集号
16CJ67-1
5.2.3古松重木建筑原木构件型式和编号见表5表5古松原木构件型式和编号
原木构件
抗变形
形胶合原木构
国形原木构件
VLL112
VLL134
MLL134
FXL134.FXL 204
RLL230
MLL182.MLL242.
MLL204、MLL270
MRL260
RL170,RL190.
5.2.4古松原本建筑材料/构件规格要求见表6表6古松原木建筑材料/构件规格要求部件/材料
承重结构
轻体结构
墙骨柱
材料类型
胶合原木，圆形原木
按GB50005-2003要求
屋面桁架结构木材以及钉板
梁和柱
原木梁/柱
木基结构板材
保温材料
紧固件
固定件及
其他金属件
钢梁与钢柱
表面处理
胶合梁，EN14080
产品/材料规格
古松原木构件5.2.3
C18,C24,M18,M22,
TC11,TC13,TC15,TC17
按GB50005-2003
GL28,GL32h
胶合原木构件，全原木材料见附录中的结构设计页OSB EN300、胶合板PS1
或EN636-2
石膏板，EN520
古松品牌门窗，EN14531
岩棉板
岩棉条
钉板、支撑件、锚固件等
滑块支撑、地脚螺栓，紧固
杆及其他原木构件固定件
液体状漆
防白蚊涂料
防火安全
<0.037W/(m-K)
≤0.048W/mK
见GB50005-2003中3.2要求
根据生产厂家要求
GB50017钢结构设计规范
根据生产厂家要求
根据生产厂家要求
图集号
审核张树君鸟校对张彦芝饮设计焦冀曾型市页
16CJ67-1
5.2.5古松现代重木结构建筑中构件燃烧性能和耐火极限见表7。表7古松现代重木结构建筑中构件燃烧性能和耐火极限燃烧性能和耐火极限（h）
构件名称
防火墙
非承重
分户墙
楼梯间墙
电梯井的墙
疏散走道两侧的墙
房间隔墙
规范要求
不燃性3.00
难燃性0.50
难燃性1.00
可燃性
难燃性0.75
难燃性0.50
难燃性1.00
难燃性0.50
难燃性1.00
难燃性0.50
不燃性1.00
难燃性0.25
难燃性0.75
难燃性0.25
难燃性0.50
第1类
古松现代重本结构
第2类
不燃性3.00
可燃性0.50
可燃性
难燃性0.50
难燃性0.50
难燃性0.50
难燃性0.25
难燃性0.25
不燃性3.00
可燃性1.00
可燃性1.00
难燃性1.00
难燃性1.00
不燃性1.00
难燃性0.75
难燃性0.50
第3类
不燃性3.00
可燃性1.25
可燃性1.00
难燃性1.00
难燃性1.00
不燃性1.00
难燃性0.75
难燃性0.50
（古松现代重木结构建筑采用材料）混凝土或砖墙
墙体用原木或胶合原木构件，原木与胶合原木构件视为按承重梁构件要求即可燃性1.00h或1.25h原木或胶合原木墙体应外覆石膏板原木或胶合原木墙体，覆有石膏板，或使用可燃性0.75h胶合原木
原木或胶合原木墙体，覆有石膏板，或可燃性1.25h的胶合原木墙体
原木或胶合原木墙体内覆石膏板混凝土墙
轻木结构墙体，或可燃性0.5h原木或胶合原木墙体原木或胶合原木墙体，可燃性1.00h轻型木结构（选择分级标准），或可燃性0.50h原木或胶合原木墙体
轻型木结构（选择分级标准），或可燃性0.75h原木或胶合原木墙体
审核张树君鸟校对张彦芝饮设计焦冀曾世业图集号
16CJ67-1
续表7
构件名称
承重柱
承重构件
轻型木桁架
疏散楼梯
规范要求
难燃性0.50
可燃性1.00
难燃性0.50
可燃性1.00
可燃性
难燃性0.75
可燃性
可燃性0.50
可燃性0.50
可燃性
难燃性0.50
可燃性
难燃性0.15
燃烧性能和耐火极限(h)
古松现代重本结构
第1类
可燃性1.00
可燃性1.00
可燃性
可燃性
可燃性
可燃性
第2类
可燃性1.00
可燃性1.00
难燃性0.75
难燃性0.75
难燃性0.50
难燃性0.50
第3类
可燃性1.00
可燃性1.00
难燃性0.75
难燃性0.75
难燃性0.50
难燃性0.50
难燃性0.15难燃性0.15
（古松现代重木结构建筑采用材料）原木或胶合原木柱
原木或胶合原木梁
胶合原木搁栅或圆形原木撤栅或轻型木结构胶合木（圆形）)原木格栅+13厚耐火石膏板或木框架结构+双层13厚耐火石膏板
胶合原木搁概，或圆形原木搁栅，或木搁橱，或胶合木搁栅，或木搁栅+石膏板覆层
石膏板覆层2×15mm（15min耐火石膏板）轻型木结构
钢结构
胶合原木或圆形原木挂板
石膏板覆层（15min耐火石膏板）注：1.表中规范要求栏，第1类为《建筑设计防火规范》GB50016对四级耐火等级的规定，第2类，第3类为（建筑设计防火规范》GB50016对木结构构件的规定。
2，古松现代重木结构建筑第1类为2层及1层圆形原木构件建造的房屋：第2类为3层果用胶合原木构件建造的房屋；第3类为下部不超过4层的其他结构建筑，上部为最高3层的第1类或第2类建筑的组合建筑，说明
审核张树君校对张彦芝设计焦冀曾世业图集号
16CJ67-1
5.2.6屋面保温层厚度选用表见表8。表8屋面保温层厚度选用表
保温层厚度（mm）
传热系数【W/（m2.K]
注：本表保温材料为岩棉板，导热系数入=0.040W/(m·K)，修正系数取1.20导热系数计算值入c=0.048W/（m=K）。5.2.7门，窗的性能见表9
表9门、窗的性能指标
可开的采光窗
固定窗
可开的采光窗
平开门
推拉门
玻璃层数
传热系数
[W/(m2.K)]
隔声量（Rw+c)
6设计选用注意事项
6.1古松重木结构建筑防火设计应按现行国家标准《建筑设计防火规范》GB 50016和《木结构设计规范》GB50005的有关规定执行。
6.2重木结构建筑应尽量采用坡屋面。屋檐四周出挑宽度不宜小于600mm，以保护木结构墙体免受雨水侵袭外墙面突出物如窗台，阳台等应做好泛水，以减少外墙体上雨水渗透的可能性。原木墙体用做外墙时无需进行表面处理。建议对原木外墙的外表面进行涂漆处理以增强其耐用性以及其美观性。所使用漆产品应使用木器漆，漆应具备“呼吸性”不得影响木材正常干燥（禁止使用形成塑料薄膜的漆），漆应含有杀虫剂内墙漆有增亮效果，使得表面更易清洁。对原木外墙外表面进行正确维护是非常重要的，但没有必要对其进行防腐处理。
6.3基础通常采用混凝土独立基础，条形基础或筏板基础。当采用独立基础或条形基础时，底层地板下需设置高度不小于400mm的架空层。
6.4矩形原木或圆形原木构件主要通过其肩上的企口上下叠砌，端部的槽口交叉嵌合形成外围护墙体，圆形原木构件之间加设聚乙烯毡，基础与原木墙体最下层原木构件之间使用聚乙烯毡或沥青毡进行隔离，以加强外围护结构的防水，防风及保温隔热性能。
审核张树君3机乌校对张彦芝设计焦冀普世业币图集号
16CJ67-1
6.5除严寒和寒冷地区外，其他地区尚需采取以下蚁害控制措施：
6.5.1建筑区域土境中应使用专用的灭蚁剂，严格按照灭蚁剂便用说明进行处理，并应避免因雨水等原因造成灭蚁剂配比浓度的稀释。
6.5.2钢筋混疑土基础或底板上的各种管道及管线等穿孔处应采用金属，塑料等物理屏障加以防护，避免白蚊进入木结构中。
6.5.3在蚁害多发地区，尚应在建筑场地周围安装白蚁诱饵系统，开定期监控，或见各企业的具体防白蚊精施6.5.4原木墙体靠近基础部位的外墙表面应使用含防白蚁药剂的漆进行处理，经处理的墙面高度至少应有300mm6.6重本结构防护
6.6.1重木结构中的下列部位应采取防潮和通风措施（1）在木桁架和大梁的支座下应设置防潮层：（2）在木柱下应设置柱墩，严禁将木柱直接埋入土中；（3）木柠架，大梁的支座节点或其他承重木构件不得封阅在墙、保温层或通风不良的环境中；（4】处于房屋隐蔽部分的重木结构，应设通风孔洞；（5）露天结构在构造上应避免任何部分有积水的可能，并应在构件之间留有空隙（连接部位除外）：（6）当室内外温差很大时，房屋的围护结构（包括保温吊预），应采取有效的保温和隔气措施。6.6.2下列情况，除从结构上采取通风防潮措施外，尚应进行药剂处理，
(1）露天结构；
(2）内排水桁架的支座节点处：（3）棵条，栅、柱等木构件直接与砌体，混凝土接触部位；
（4）白蚁容易繁殖的潮湿环境中使用的木构件。6.6.3常用的药剂配方及处理方法，可按现行国家标准《木结构工程施工质量验收规范》GB50206的规定采用。注：1虫害主要指白蚁、长意虫，粉囊虫及天牛等的蛀蚀。2实践证明，沥青只能防潮，防腐效果很差，不宜单独使用，6.6.4以防腐防虫药剂处理木构件时，应按设计指定的药剂成分，配方及处理方法采用。受条件限制而需改变药剂或处理方法时，应征得设计单位同意。在任何情况下，均不得使用未经鉴定合格的药剂。6.6.5木构件的机械加工应在药剂处理前进行，木构件经防腐防虫处理后，应避免重新切割或钻孔。由于技术上的原因，确有必要做局部修整时，必须对木材暴露的表面，涂刷足够的同品牌药剂。
审核张树君 鸟校对张彦芝设计焦冀曾图集号
16CJ67-1
6.7重木结构建筑中的烟肉应采用不燃材料制作，烟因与木构件之间应填充足够厚度不燃性的隔热材料6.8在可能造成凤灾的台风地区和山区凤口地段，木结构的设计应采取有效着施，加强建筑物的抗风能力，如尽量减少天窗的高度和跨度，采用短出檐或封闭出檐，山墙采用硬山橡条与桁架（或山墙）：桁架与墙（或柱），门窗框与墙体等的连接均应采取可靠的错固措施7施工
7.1承担重木结构工程施工的单位应具备相应的施工资质，并应具有从事类似工程的施工经验。施工现场应有相应的施工技术标准：并应建立质量管理体系质量检验制度。施工单位应编制施工组织设计并经审查批准后方可实施7.2施工人员应经培训合格并取得相应岗位证书。7.3原木构件和部品在运输，存放时应注意通风，防潮及防晒，并应确保在装卸，运输和存放过程中，木构件不损坏，不变形。
7.4施工条件
7.4.1基础（包括地下室）应施工及验收完毕7.4.2下雨天不得施工
7.5施工程序。施工安装步聚框图见图47.6施工要点
7.6.1基础表面处理
（1）基础表面（包括地下室顶板）必须清理干净，并应剔除表面的凸出物，使之清洁平整。（2）清除基础表面松动或风化部分，并用水泥砂浆填实找平。
（3）支撑面的平整度应控制在每2m不超过4mm地基
最底层原木木层原木墙体
屋面地板搁栅及地板垫层
门窗隔墙
厨卫电气
室内一涂装
图4施工安装步驿
7.6.2楼地面
（1）用于锚固地梁板的预理螺栓、锚固长度应符合设计要求。
图集号
审核张树君批品校对张彦芝比设计焦冀曾世页
16CJ67-1
