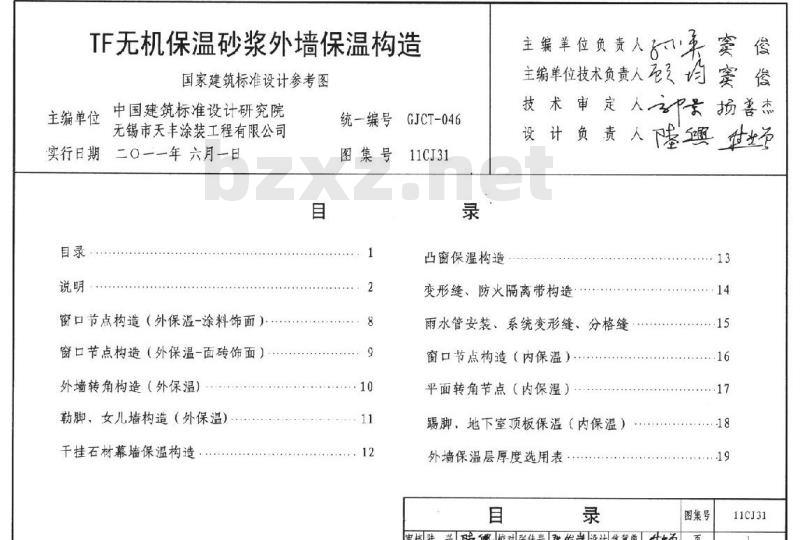

TF无机保温砂浆外墙保温构造
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
无锡市天丰涂装工程有限公司
实行日期二0一一年六月一日
窗口节点构造（外保温-涂料饰面）窗口节点构造（外保温-面砖饰面）外墙转角构造（外保温）
勒脚、女儿墙构造（外保温）
千挂石材幕墙保温构造
统一编号
图集号
GJCT-046
11CJ31
凸窗保温构造
主编单位负责人
主编单位技术负责人均案偿
技术审定人扬善杰
设计负责人限过
变形终、防火隔离带构造
雨水管安装、系统变形缝、分格缝窗口节点构造（内保温）
平面转角节点（内保温）
踢脚、地下室顶板保温（内保温）外墙保温层厚度选用表
审核陆兴隆澳 校对张佳岩 张催尝设计焦翼曾世14
图集号
11CJ31

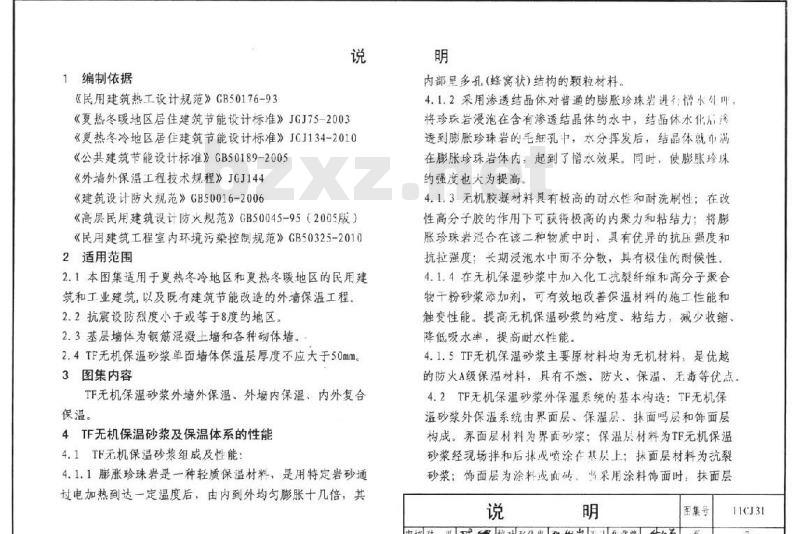

1编制依据
《民用建筑热工设计规范》GB50176-93《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003说
《夏热冬冷地区居住建筑节能设计标准》JCJ134-2010《公共建筑节能设计标准》GB50189-2005《外墙外保温工程技术规程》JGJ144《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005版）《民用建筑工程室内环境污染控制规范》GB50325-20102适用范围
2.1本图集适用于夏热冬冷地区和夏热冬暖地区的民用建筑和工业建筑，以及既有建筑节能改造的外墙保温工程2.2抗震设防烈度小于或等于8度的地区。2.3基层墙体为钢筋混凝上境和各种体墙。2.4TF无机保温砂浆单面墙体保温层厚度不应大于50mm。3图集内容
TF无机保温砂浆外墙外保温、外墙内保温、内外复合保温。
4T作F无机保温砂浆及保温体系的性能4.1TF无机保温砂浆组成及性能：4.1.1膨胀珍珠岩是一种轻质保温材料，是用特定岩砂通过电加热到达一定温度后，由内到外均匀膨胀十几倍：其明
内部呈多孔（蜂窝状）结构的颗粒材料，4.1.2采用渗透结品体对普通的膨胀珍珠岩进行增小生甲将珍珠岩浸泡在含有渗透结晶体的水中，结晶体水化后淘透到膨胀珍珠岩的毛细孔中，水分摔发后，结晶体就巾满在膨胀珍珠岩体内，起到了增水效果。同时，使膨胀珍珠约强度也大为提高。
4.1.3无机胶凝材料具有极高的耐水性和耐洗刷性；在改性高分子胶的作用下可获得极高的内聚力和粘结力：将膨胀珍珠岩混合在该二和物质中时，具有优异的抗压强度和抗拉强度：长期浸泡水中而面不分散，具有极佳的耐候性。4.1.4在无机保温砂浆中加入化工坑裂纤维和高分子聚合物干粉砂浆添加剂，可有效地改善保温材料的施工性能和触变性能。提高无机保温砂浆的粘度、粘结力，减少收缩、降低吸水率，提高耐水性能。
4.1.5TF无机保温砂浆主要原材料均为无机材料，是优越的防火A级保温材料，具有不燃、防火、保温、无毒等优点。4.2TF无机保温砂浆外保温系统的基本构造：TF无机保温砂浆外保温系统由界面层、保温层、抹面吗层和饰面层构成。界面层材料为界面砂浆；保温层材料为TF无机保温砂浆经现场拌和后抹或喷涂在基层上：抹面层材料为抗裂砂浆：饰面层为涂料或面砖：当采用涂料饰面时：扶面层说
审核陆兴陪遗校对张佳岩张信岩改计焦背曾图集号
11CJ31

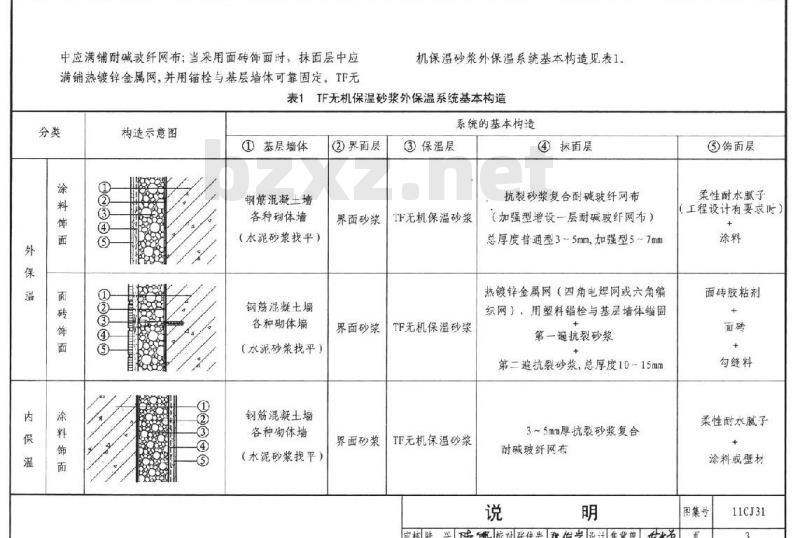

中应满铺耐碱玻纤网布；当采用面砖饰面时，抹面层中应满铺热镀锌金属网，并用锚栓与基层墙体可靠固定。TF无机保温砂浆外保温系统基本构造见表1。表1TF无机保温砂浆外保温系统基本构造分类
构造示意图
①基层墙体
钢筋混凝土墙
各种砌体墙
（水泥砂浆找平）
钢筋混凝土墙
各种砌体
（水泥砂浆找平）
钢筋混疑土墙
各种砌体墙
（水泥砂浆找平）
②界面层
界面砂浆
界面砂浆
界面砂浆
系统的基本构造
③保温层
TF无机保温砂浆
TF无机保温砂浆
TF无机保温砂浆
④抹面层
抗裂砂浆复合耐碱玻纤网布
（加强型增设一层耐碱玻纤网布）总厚度普通型3~5mm，加强型5~7mm热镀锌金属网（四角电焊网或六角编织网），用塑料错栓与基层墙体锚固第一遍抗裂砂浆
第二避抗裂砂浆，总厚度10~15mm3~5mm厚抗裂砂浆复合
耐碱玻纤网布
审核陆兴隆校对张佳岩张德岩设计焦冀曾世师?饰面层
柔性耐水腻子
（工程设计有要求时）
面砖胶粘剂
勾缝料
柔性耐水腻子
涂料或壁材
图集号
11cJ31

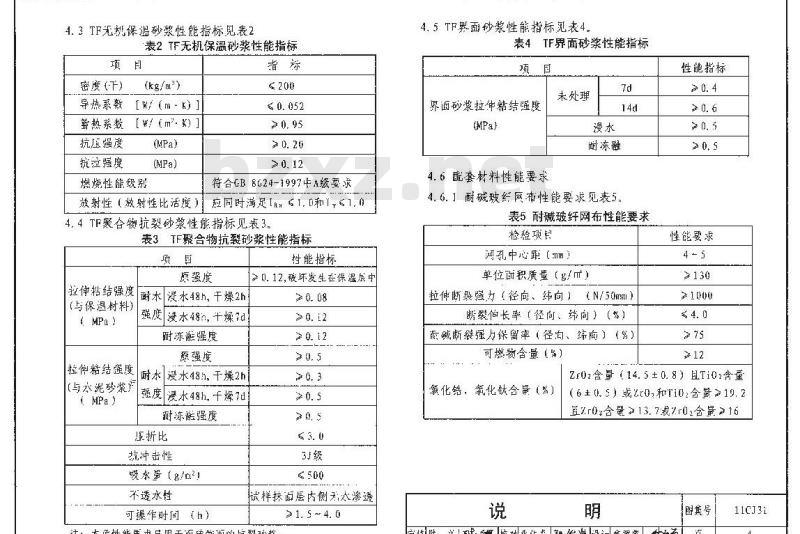

4.3TF无剂保温砂浆性能指标见表2表2TF无机保温砂浆性能指标
密度 (F)
导热系数
蓄热系数
抗压强度
抗拉强度
(kg/m\)
[w)(m-k) ]
[w/(m\.K)]
燃烧性能级别
放射性（放射性比活度）
符合GB8624-1997牛级要求
应同时满足 IR ≤ 1. D和T ≤1. 04. 4 TF聚合物抗裂砂浆性能指标见表3.表3TF聚合物抗裂砂浆性能指标
拉使粘结强度
（与保温材料）
拉伸粘结强度
（与亦泥砂浆汽
（MPa)
原强度
浸水48h，干燥2h
强度浸水48n，干燥7d
耐冻鹿强度
原强度
耐水浸水48h，干燥2h
强度浸水48h，干爆7d
耐冻醛强度
医折比
抗冲击性
吸水量（g/m）
不透水性
可作时同
性能指标
≥ 0. 12,破环发生在保温层中
≥ 0. 12
试样抹面层内侧无太渗透
21. 5 ~ 4. 0
注：本须性能要求只用于面砖饰面的抗裂砂浆4. 5 TF界面砂浆性能指标死表4,表4TF界面砂浆性能指标
界面砂浆拉伸粘结强度
未处理
耐冻融
4.6配套材料性能要求
4.6.1耐碱玻约网布性能要求见表5表5耐碱玻纤网布性能要求
检验项钾
网乳中心距（m）
单位面积质量（/㎡）
（N/50mml）
拉伸断裂强力（径向、纬向）
晰裂佰长【径向、纬向）（）
面断裂强力保留率（径向、纬向）（§）可燃物含量（%）
性能指标
性能要求
Zr02含量（14.5±0.8）且Ti02含量笋化锆，氧化钛含量（%）
（6±5）或0,和Ti0含量19.2
直2r0含量 13. 72.r02含量16
图集号
11CJ31
宣核陆关|通 校对张佳岩获偿光设计焦冀管生页
4.6.2锚栓主要性能要求见表6
表6锚栓主要性能要求
检验项目
单个错栓拉拔力标准值（kN）
悬挂力（kN）
性能要求
4.6.3面砖饰面时，面砖、热镀锌电焊网、面砖胶粘剂、面砖填缝剂的性能要求见表7～表10。
面砖应采用粘贴面带有燕尾槽的产品并不得残留脱模剂其性能除应符合国家相关标准要求外，尚应符合表7的要求。表7面砖性能要求
质量（kg/m2）
单块面积（cm2）
长度或宽度（mm）
厚度（mm）
吸水率
抗冻性
I，VI、VI气候区
I、IⅡI、IV、V气候区
1、VI、VII气候区
ⅡI气候区
≤240
不少于50次冻融循环
不少于40次冻融循环
注：1.面砖饰面时用面砖胶粘剂粘贴面砖、面砖胶粘剂3~5mm厚。面砖缝不得小于5mm，每六层楼应加设一道20mm宽的面砖缝。常温施工24h后要喷水养护，粘贴好后用面砖填缝剂勾缝，面砖缝应凹进面砖外表面2mm
2.抗冻性试验应按《外墙饰面砖工程施工及验收规程》JGJ126规定的试验温度进行。
表8热镀锌电焊网性能要求
镀锌工艺
丝径（mm）
网孔大小（mm）
焊点抗拉力（N）
网面镀锌层质量（g/m2）
性能指标wwW.bzxz.Net
先焊接，后热镀锌
0.90±0.04
12.7×12.7
表9面砖胶粘剂性能要求
拉伸粘结原强度（MPa）
浸水后的拉伸粘结强度（MPa）
热者化后的拉伸粘结强度（MPa）冻融循环后的拉伸粘结强度（MPa）晾置时间，20min的拉伸粘结强度（MPa）横向变形（mm）
表10面砖填缝剂性能要求
拉伸粘结原强度（MPa）
收缩值（mm/m）
抗折强度（MPa）
吸水量（g）
标准试验条件
冻融循环后
240min
横向变形（mm）
图集号
审核陆兴隧婆 校对张佳岩张稳岩设计焦冀曾企师页
11CJ31
4.7外墙外保温系统性能指标见表11.表11外墙外保温系统性能指标
耐候性
抗风荷载性能
抗冲击性
抹面层不透水性
吸水量
抹面层复合饰面层
水蒸气湿流密度
耐冻融性能
性能指标
涂料饰面经80次高温（70℃）-淋水（15℃）和5次加热（50℃)-冷冻(-20C循环后不得出现开裂、空
鼓或脱落；不得产生渗水裂缝，抗裂面层与保温层的拉伸粘结强度>0.12MPa，并且破坏部位应位于保温层内。耐候性试验后，面砖饰面系统的拉伸光结强度>0.4MPa不小于工程项目的风荷载设计值普通型>3J，无断裂
加强型>10J，无断裂
2h不透太
系统在水中浸泡1h后的吸水量不得大于或等于1.0kg/m
>0.85g/(m2.h)
30次冻融循环后，系统无空鼓、脱落，无渗水裂缝；抹面层与保温层的拉伸粘结强度≥0.10MPa
给出热阻测试值
5施工要求
5.1基层墙面处理：用钢丝刷清除基层墙面浮灰、油渍等再用软刷扫于净。对墙面凸、凹部分应进行剔平或修补。用钢丝刷清理墙面孔洞，并用1：3水泥砂浆填塞洞口。5.2涂刷界面砂浆：用批刮或滚刷将界面砂浆均匀地涂刷于墙面上，不得漏涂，
5.3弹厚度控制线：在侧墙、顶板处根据保温厚度要求弹出抹灰控制线。
5.4打点冲筋：利用500mm水平控制线向上每问隔1m返一道水平线，然后布点，用TF无机保温砂浆做灰饼、冲筋，5.5保温层施工：无机保温砂浆采取机器搅拌，先将定量水倒入强制式卧式砂浆搅拌机内，再将定量无机保温材料倒入搅拌均勾呈膏状。无机保温材料：水=1：1.2（重量比），无机保温砂浆应随拌随用，一般应在60min内用完。头遍保温抹灰厚度应控制在10mm左右为宜；必须压实，确保与墙面有效粘结；不得有空鼓、分层现象；以后每遍厚度不宜大干20mm每遍施工间隔应在24h以上，墙面门窗口平整度和垂直度应达到规定要求。每扶完一个墙面，用大杠刮平找直。抹完2h后，用抹子压实赶平。抹完的保温层用检测工具进行检验，应达到垂直、平整、阴阳角方正、顺直等要求。门窗边框与墙体连接应预留出保温层的厚度：缝除应分层填塞密实，并做好门窗框表面的保护。窗户经验收合格后说
审核陆兴溪校对张佳岩就候岩设计焦冀普型图集号
11CJ31
方可进行保温抹灰施工，保温抹灰应包裹住窗口，注意保温面层到窗框内侧的距离一致。5.6扶面层施工：在保温层固化干燥后，用抹子在保温层上抹抗裂砂浆，厚度控制在3～5mm，不得漏抹，在刚抹好的抗裂砂浆上用抹子压入裁好的耐碱玻纤网布，耐碱玻纤网布长度为3m左右，应预先裁好。耐碱玻纤网布应竖向铺贴并全部含在抗裂砂浆中。铺贴要平整、无褶皱，可隐约见网格，不得有干贴现象，粘贴饱满度应达到100%，局部不饱满处应随即补抹第二遍抗裂砂奖找平并压实，接荐处的耐碱玻纤网布压莲搭接宽度不应八于100mm，两层搭接耐碱玻纤网布之间要布满抗裂砂浆，严禁干茬搭接楼梯间隔墙等需要加强的部位，在抗裂砂浆中应铺贴双层耐碱玻纤网布。第一层铺贴应采用对接方法，第二层耐碱玻纤网布铺贴采用压搭接，两层网格布之间抗裂砂浆应饱满，严禁干贴。
在门、窗洞口等的边角处应没45°方向提前用抗裂砂浆增贴一道对碱玻纤网布，其尺寸为400m×200mm。00
洞口四角附加耐碱玻
纤网布（标准网）
洞口四角附加耐碱玻纤网布
5.7面砖饰面时抗裂防护层施工操作要点：5.7.1在保温层固化干爆后，用塑料铺栓固定热镀锌钢丝网。错栓间距为双向@500，每平方米不得少于5个，入基层墙体约锚固深度不小于30mm阴阳角部位应绕角搭接，在搭接处线性方向每间隔300mm固定一个塑料罐栓。平整度达到±2mml。5.7.2抹第一遍抗裂砂浆，沿钢丝网表面批刮抗裂砂浆，使钢丝网处于砂浆中间。
5.7.3等第一遍抗裂砂浆固化后，再抹第二遍抗裂砂浆，第二遍抗裂砂浆应全部覆盖钢丝网和锚栓件。面层必须平整，总厚度控制在1015mm，抗裂砂浆达到一定强度后应适当喷水养护。待抗裂砂浆固化后粘贴面砖。5.8施工现场严禁在TF无机保温砂浆、TF抗裂砂浆、TF界面砂浆中添加水泥和砂等任何材料。6其他
6.1本图集中除注明单位者外，其他均以mm为单位。6.2其他未尽享宜，均应接照国家现行标准执行。6.3本图集是以无锡市天丰涂装工程有限公司提供的技术资料编制，本图集的内容由该公司负责，说
审核陆兴曙渠校对张佳岩张候崇设计焦冀普代节图集号
11CJ31
金属窗合板
塑料滴水线
密封条
（由工程设计
中5透气孔
成品塑粒滴水线
金属窗台板
基层瘤体
面砂浆
TF无机保温砂浆
抗裂砂裂复合耐减玻纪网布3～5厚（首层复合两层耐碱玻纤网布）烩料饰面层
发泡聚氨酪灌缝
密封膏
注：1.乳窗台非亦坡质应高出对框1m：且应低-窗框的泄水孔。2.建簡首层应铺双层而减玻纤两布。塑料滴水
（成品
密封寓
发泡聚氨酯灌缝
窗上口
发泡聚氨酮灌蓬
睿封语
窗下口
窗口节点构造（外保温-涂料饰面）审核兴践渠校对强崔岩张岩说洲焦冀曾图集号
11CJ31
窗侧口
发泡聚氨酯灌缝
密封膏
基层墙体
界面砂浆
TF无机保温砂浆
面砖饰面层
密封膏
墙面扶10-15厚抗裂砂浆
（中间压一层热镀锌金属网，
用塑料铺栓双向@500固定
注：1.外窗台排水坡顶应高出附框顶10mm，且应低于窗柜的泄水孔。2.塑料锚栓有效锚固深度不应小于30mm。3.面砖胶粘剂和面砖填缝剂应具有柔性，面砖填缝剂应具有抗渗性能、面砖缝宽度不应小于5mm，勾缝深度宜为2～3mm。水平面砖每六层楼宜设一宽缝，缝宽为20mm，采用柔性防水材料嵌缝附框
密封膏
聚氨酯灌缝
窗上口
发泡聚氨酯灌缝
密封资
窗下口
窗口节点构造（外保温-面砖饰面审核陆兴集校对张佳岩弥传岩设计焦奠警世图集号
11CJ31
耐碱玻纤网布搭接
抗裂砂浆复合耐碱玻纤网布3~5厚首层增铺耐碱玻纤网布一层5-7厚墙面抹10~15厚抗裂砂浆
（中问压一层热银锌金属网）
用塑料锚栓双向@500固定）
面砖饰面层
阳角（涂料）
抗裂砂浆复合耐碱玻纤网布3～5厚首层增铺耐碱玻纤网布一层5-7厚耐碱玻纤网布搭接
阴角（涂料）
面砖饰面层
墙面扶10~15厚抗裂砂类
（中间压一层热镀锌金属网
用塑料锚栓双向@500固定）
阳角（面砖）
阴角（面砖）
外墙转角构造（外保温）
审核陆兴陈校对张佳岩张保 设计焦冀普升节图集号
11CJ31
TF无机保温砂浆
聚7.烯池沫塑料烤
勒脚（涂料）
TF机保温砂浆
聚乙烯泡沫塑料棕
勒脚（面砖）
20厚1 :2. 5水新砂浆
卧铺医藏玻纤网布
钢筋混凝二女儿墙
5厚抗裂砂浆
5厚抗裂矽浆复合附
碱玻纤网布--层
TF光机保温砂裂
滤饰面数法鞍工程设计
外墙面砖
防水层
TF牙,机保温砂浆
外墙面砖
勒脚、女儿墙构造(外保温）
中核击兴隆校张佳张雄端设训焦冀音，世场图售号
11CJ31
