标准简介/下载LD泡沫混凝土保温板外保温系统图集
主编单位负责人：
主编单位技术负责人：
技 术 审 定 人：
设 计 负 责 人：
|
批准部门：陕西省住房和城乡建设厅 主编单位：陕西省建筑标准设计办公室 参编单位：成都西亚科科技发展有限公司西安分公司 |
批准文号：陕建发[2012]322号 图 集 号：陕10JT019 实施日期：2012年11月30日 |

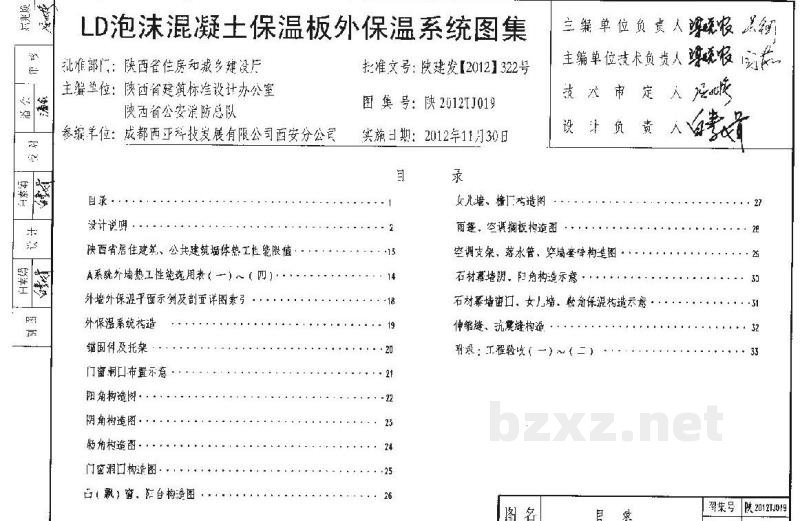

目 录
|
目录...................................................... 1 设计说明.................................................. 2 陕西省居住建筑、公共建筑节能施工性能限值............. 13 A系统外保温工程性能表（一）~（四）................. 14 外墙外保温平面示意及剖面图图集索引............... 18 外保温系统构造.......................................... 19 墙面节点做法............................................ 20 门窗洞口布置示意........................................ 21 阳角构造图.............................................. 22 阴角构造图.............................................. 23 勒脚构造图.............................................. 24 门窗洞口构造图.......................................... 25 凸（飘）窗、阳台构造图.................................. 26 |
女儿墙、檐口构造图...................................... 27 雨篷、空调罩板构造图.................................... 28 空砌支架、落水管、穿墙套管等构造图................. 29 石材幕墙缝、阳角构造示意............................... 30 石材幕墙窗洞、女儿墙、勒脚保温构造示意图........... 31 伸缩缝、抗震缝构造...................................... 32 附录，工程做法（一）~（二）......................... 33 |
||||
|
|||||
