【L21G404】 山东省预应力混凝土管桩图集（替代L14G407）

山东省建筑标准设计图集

预应力混凝土管桩

图集号：L21G404

山东省住房和城乡建设厅

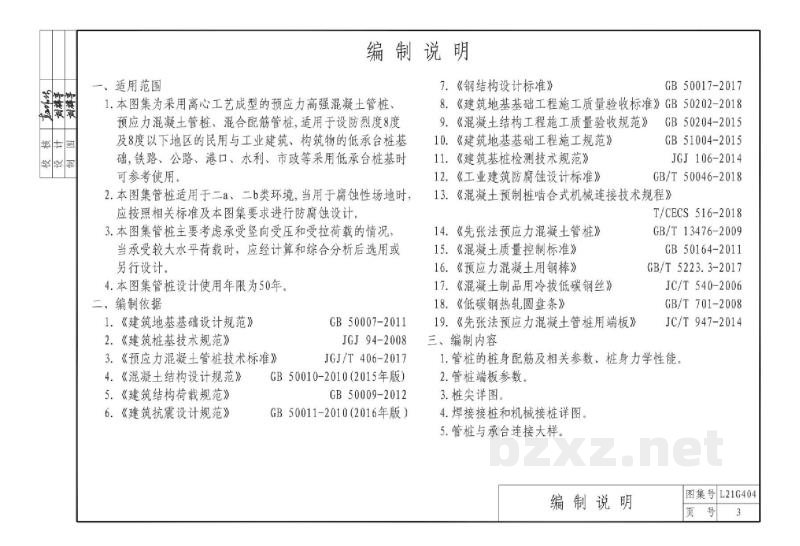

编制说明

一、适用范围

1. 本图集为采用离心工艺成型的预应力高强混凝土管桩、预应力混凝土管桩、混合配筋管桩，适用于设防烈度8度及8度以下地区的民用与工业建筑、构筑物的低承台桩基础。铁路、公路、港口、水利、市政等采用低承台桩基时可参考使用。
2. 本图集管桩适用于二a、二b类环境，当用于腐蚀性场地时，应按照相关标准及本图集要求进行防腐设计。
3. 本图集管桩主要考虑承受竖向受压和受拉荷载的情况，当承受较大水平荷载时，应经计算和综合分析后选用或另行设计。
4. 本图集管桩设计使用年限为50年。

二、编制依据

三、编制内容

1. 管桩的柱身配筋及相关参数、柱身力学性能。
2. 管桩端板参数。
3. 桩尖详图。
4. 焊接接桩和机械接桩详图。
5. 管桩与承台连接大样。

图集号 L21G404
页 号 3

编制说明

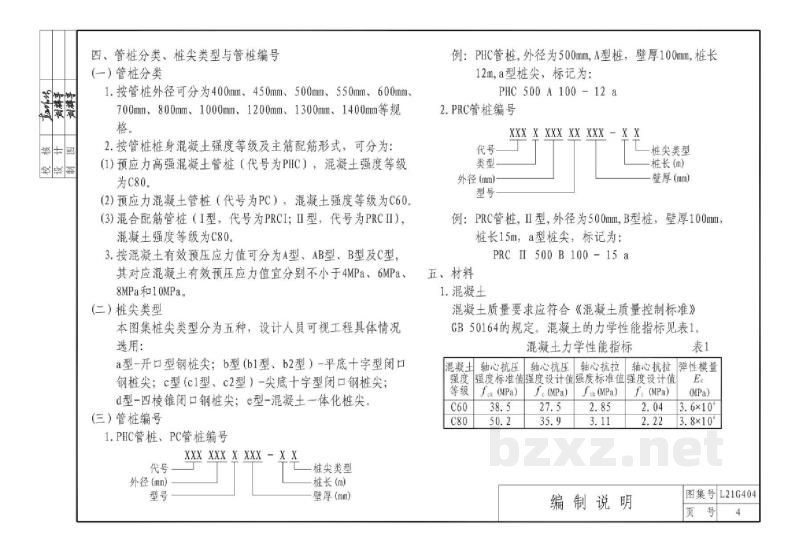

四、管桩分类、桩尖类型与管桩编号 (一) 管桩分类
1. 按管桩外径可分为400mm、450mm、500mm、550mm、600mm、
700mm、800mm、900mm、1200mm、1300mm、1400mm等规格。

(二) 桩尖类型
本图集桩尖类型分为五种，设计人员可工程具体情况选用：
a型-开口型钢桩尖；b型（b1型、b2型）-平底十字型闭口钢桩尖；c型（c1型、c2型）-尖底十字型闭口钢桩尖；
d型-四棱锥闭口钢桩尖；e型-混凝土一体化桩尖。 (三) 管桩编号
1. PHC管号，PC管桩编号

2. 按管桩预应力混凝土强度等级及主筋配筋形式，可分为：
(1) 预应力高强混凝土管桩（代号为PHC），混凝土强度等级为C80。
(2) 预应力混凝土管桩（代号为PC），混凝土强度等级为C60。
(3) 混合配筋管桩（I型：代号为PRC I；II型，代号为PRC II），
混凝土强度等级为C80。 3. 按混凝土有效预压应力值可分为A型、AB型、B型及C型。
其对应混凝土有效预压应力值分别不小于4MPa、6MPa、
8MPa和1.0MPa。

例：PHC管桩，外径为500mm，A型桩，壁厚100mm，桩长
12m，a型桩尖，标记为：
PHC 500 A 100 - 12 a

2. PRC管桩编号

XXX X XXX XX XXX - X X

代号
型号
外径(mm)
壁厚(mm)

例：PRC管桩，II型，外径为500mm，B型壁，壁厚100mm，
桩长15m，a型桩尖，标记为：
PRC II 500 B 100 - 15 a

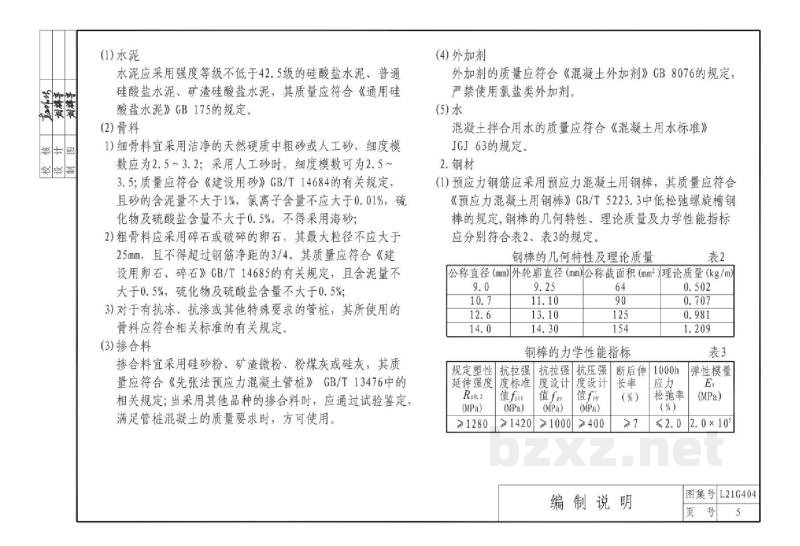

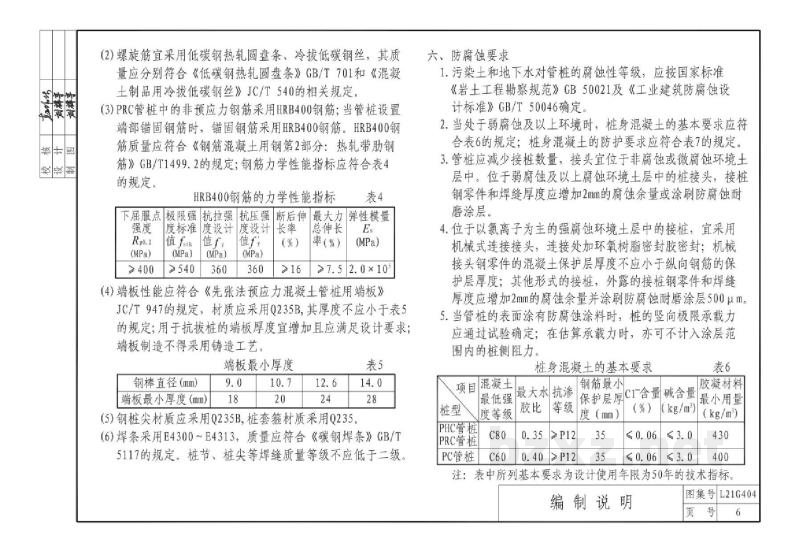

五、材料
1. 混凝土

混凝土质量要求应符合《混凝土质量控制标准》
GB 50164的规定。混凝土的力学性能指标见表1。

图号 L21G404
页号 4
