【13CJ43】 建筑陶瓷薄板和轻质陶瓷板工程应用（幕墙、装修）

峰郁http://jianhuw.com/Jianzhu/tuj/13CJ43
建筑陶瓷薄板和轻质陶瓷板工程应用幕墙、装修
参考图集
中国建筑标准设计研究院
13CJ43
建筑陶瓷薄板和轻质陶瓷板工程应用幕墙、装修
参考图集
组织编制：中国建筑标准设计研究院中國计划虫版社
图书在版编目（CIP）数据
国家建筑标准设计图集，建筑陶瓷薄板和轻质陶瓷板工程应用幕墙、装修．13CJ43/中国建筑标准设计研究院组织编制．北京：中国计划出版社，2014.2ISBN 978-7-80242-947-5
Ⅲ①建筑设计一中国一图集
I.?国...中．.．
②建筑陶瓷一装饰材料幕墙建筑设计中国图集IV. QTU2062)TU227 -64
中国版本图书馆CIP数据核字（2014）第002751号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑陶瓷薄板和轻质陶瓷板工程应用幕墙、装修
13CJ43
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787mm×1092mm1/164.375印张17.5千享2014年2月第1版2014年2月第1次印刷★
ISBN978-7-80242-947-5
定价：46.00元

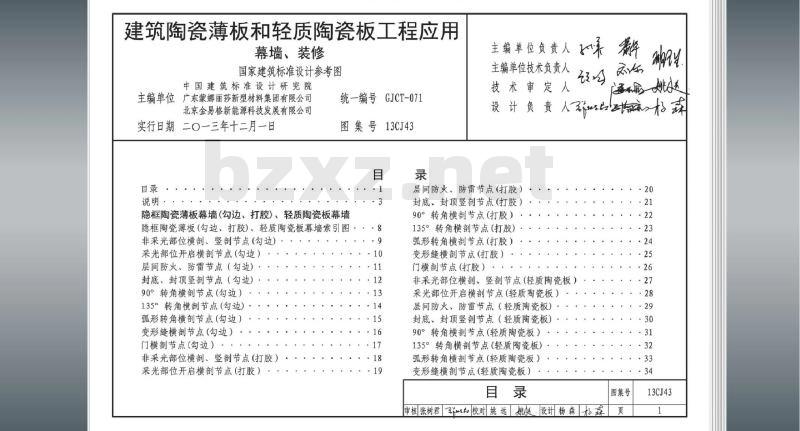

建筑陶瓷薄板和轻质陶瓷板工程应用幕墙、装修
国家建筑标准设计参考图
中国建筑标准设计研究院
主编单位广东蒙娜丽莎新型材料集团有限公司北京金易格新能源科技发展有限公司实行日期二O一三年十二月一日
统一编号GJCT-071
图集号13CJ43
隐框陶瓷薄板幕墙(勾边、打胶）、轻质陶瓷板幕墙隐框陶瓷薄板（勾边、打胶）、轻质陶瓷板幕墙索引图非采光部位横剖、竖剖节点（勾边）采光部位开启横剖节点（勾边）层间防火、防雷节点（勾边）·封底、封顶竖剖节点（勾边）
90°转角横剖节点（勾边）
135°转角横剖节点（勾边）·
弧形转角横剖节点（勾边）
变形缝横剖节点（勾边）·
门横剖节点（勾边）
非采光部位横剖、竖剖节点（打胶）采光部位开启横剖节点（打胶）8
主编单位负责人1
主编单位技术负责人
技术审定人
逐反姚
设计负责人戏
层间防火、防雷节点(打胶）
封底、封顶竖剖节点（打胶）
90°转角横剖节点（打胶）
135°转角横剖节点（打胶）
弧形转角横剖节点（打胶）
变形缝横剖节点（打胶）
门横剖节点（打胶）·
非采光部位横剖、竖剖节点（轻质陶瓷板）采光部位开启横剖节点（轻质陶瓷板）层间防火、防雷节点（轻质陶瓷板）·封底、封顶竖剖节点（轻质陶瓷板）90°转角横剖节点（轻质陶瓷板）135°转角横剖节点（轻质陶瓷板）弧形转角横剖节点（轻质陶瓷板）变形缝横剖节点（轻质陶瓷板）目录
审核张树君校对姚远姚设计杨森菜图集号
13CJ43

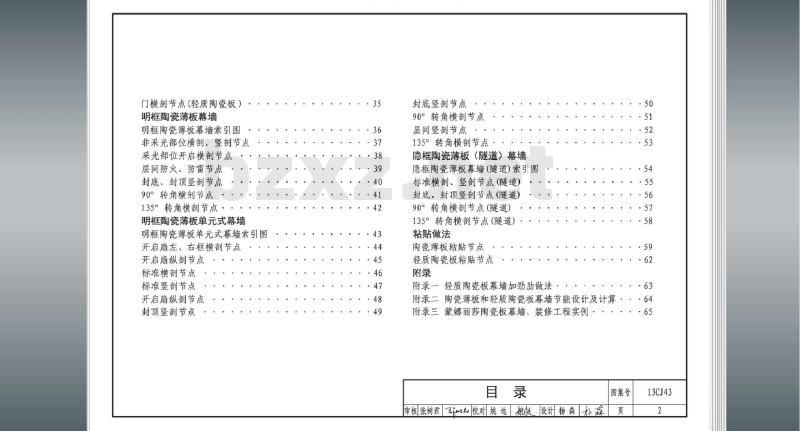

门横剖节点（轻质陶瓷板）
明框陶瓷薄板幕墙
明框陶瓷薄板幕墙索引图
非采光部位横剖、竖剖节点
采光部位开启横剖节点
层间防火、防雷节点
封底、封顶竖剖节点
90°转角横剖节点
135°转角横剖节点·
明框陶瓷薄板单元式幕墙
明框陶瓷薄板单元式幕墙索引图开启扇左、右框横剖节点
开启扇纵剖节点
标准横剖节点
标准竖剖节点
开启扇纵剖节点
封顶竖剖节点
封底竖剖节点
90°转角横剖节点
层间竖剖节点
135°转角横剖节点
隐框陶瓷薄板（隧道）幕墙
隐框陶瓷薄板幕墙（隧道）索引图标准横剖、竖剖节点(隧道）
封底、封顶竖剖节点(隧道）
90°转角横剖节点(隧道)
135°转角横剖节点（隧道）
粘贴做法
陶瓷薄板粘贴节点
轻质陶瓷板粘贴节点
附录一轻质陶瓷板幕墙加劲肋做法：50
附录二陶瓷薄板和轻质陶瓷板幕墙节能设计及计算·．·64附录三蒙娜丽莎陶瓷板幕墙、装修工程实例·目录
审核张树君校对姚远姚设杨森露65
图集号
13CJ43
建筑陶瓷薄板是由粘土和其他无机非金属材料经成型、高温烧成等生产工艺制成的厚度不大于6mm、面积不小于1.62m、最小单边不小于900mm的板状陶瓷制品，常规尺寸（长度×宽度×厚度）为1800mm×900mm×5.5mm。轻质陶瓷板是由砂、陶土等天然矿物材料和陶瓷工业余料经高温烧制而成的板状陶瓷制品，常规尺寸（长度×宽度×厚度）为2000mm×1000mm×15mm。1编制依据
《建筑幕墙》
《房屋建筑制图统一标准》
《建筑结构荷载规范》
《建筑抗震设计规范》
《公共建筑节能设计标准》
《民用建筑热工设计规范》
《钢结构设计规范》
《铝合金结构设计规范》
《建筑设计防火规范》
《建筑物防雷设计规范》
《陶瓷板》
《轻质陶瓷砖》
《玻璃幕墙工程技术规范》
《金属与石材幕墙工程技术规范》《建筑陶瓷薄板应用技术规程》《外墙饰面砖工程施工及验收规程》《建筑装饰装修工程质量验收规范》GB/T21086-2007
GB/T50001-2010
GB50009-2012
GB50011-2010
GB/T50189-2005
GB50176-93
GB50017-2003
GB50429-2007
GB50016-2006
GB50057-2010
GB/T23266-2009
JC/T1095-2009
JGJ102-2003
JGJ133-2001
JGJ/T172-2012
JGJ126-2000
GB50210-2001
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
适用范围
2.1本图集适用于非抗震设防和抗震设防烈度为6~8度地区正常使用环境下的新建、改建和扩建的民用建筑、工业建筑幕墙和装修。用于室外墙面粘贴时粘贴高度不大于24m。对抗震有特殊要求的建筑，应单独进行抗震试验，以确保工程安全可靠。
2.2本图集中隐框陶瓷薄板幕墙（打胶）系统使用的密封胶必须做相容性试验，且应符合相关国家标准规范的规定2.3本图集供建筑设计、幕墙设计及制作、安装和质量检查人员参考使用。施工图设计需依据现行相关标准规范进行设计，确保工程安全可靠。
编制原则
为满足建筑陶瓷薄板和轻质陶瓷板（下文中的陶瓷板包含建筑陶瓷薄板和轻质陶瓷板）在建筑工程中的推广应用，保证工程质量，做到安全适用、节能环保、经济合理，特编制此图集，并使本图集符合现行标准规范的规定，达到指导点击或拖奥放大
建筑设计和施工的要求。
4图集内容
4.1隐框陶瓷薄板幕墙(勾边、打胶)和轻质陶瓷板幕墙相关节点构造。
4.2明框陶瓷薄板幕墙相关节点构造，说明
图集号
审核张树君校对姚远姚设计杨森页13CJ43
4.3明框建筑陶瓷薄板单元式幕墙相关节点构造。4.4
隐框陶瓷薄板幕墙（隧道）相关节点构造。陶瓷板室内、室外粘贴相关节点构造。附录。
轻质陶瓷板幕墙加劲肋做法
陶瓷薄板和轻质陶瓷板幕墙节能设计及计算蒙娜丽莎陶瓷板幕墙、装修工程实例。4.6.3
5产品说明
5.1产品特点
5.1.1建筑陶瓷薄板超薄、质轻、大规格。在保证使用功能的前提下能最大限度节省原料，降低生产能耗和碳排放，实现节材、节能和低碳。它的燃烧性能为A级，满足幕墙和装修的防火要求，同时具有耐磨、高强、吸水率低、质感好、色泽丰富、不掉色、不变形等特点，可实现天然石材等各种材料95%的仿真度。
5.1.2轻质陶瓷板以陶瓷工业余料为主要原料，实现了材料的循环利用和资源的综合利用。轻质陶瓷板质轻、密度低导热系数小、燃烧性能为A级，具有良好的防火、保温、隔热吸声等性能。轻质陶瓷板可实现天然石材95%的仿真度，具有质感好、色泽丰富、不掉色、不变形等特点5.1.3建筑陶瓷薄板的转角板种类丰富，锐角和钝角转角板常规尺寸（截面尺寸）为150mm×150mm，特殊尺寸可以定制：建筑陶瓷薄板和轻质陶瓷板的弧形转角板尺寸为半径R不小于250mm。
5.2建筑陶瓷薄板的主要技术参数见表1，轻质陶瓷板的主要技术参数见表2。
建筑陶瓷薄板的主要技术参数
物理性能
厚度（mm）
密度（g/cm）
弹性模量（(GPa)
泊松比
吸水率（%）
线膨胀系数(1/℃)
破坏强度（(N）
断裂模数（MPa）
弯曲强度(MPa)
抗热震性
抗釉裂性
抗冻性
放射性核素限量
检测数值
平均值：0.10
4.93×10-4
平均值：1031（无釉）
平均值：917(有釉）
平均值：59（无釉）
平均值：48（有釉）
平均值：55.78
无裂纹和剥落
d=0,合格
无裂纹和剥落
d=0,合格
无裂纹和剥落
d=0,合格
Ira=0.6,Iy=1.1
标准要求
fcb:18（有釉）
fcb:23（无釉）
经试验无裂纹或剥
落;n=6,Ac=0,Re=1
经试验无裂纹或剥
落;n=6, Ac=0, Re=1
经试验无裂纹或剥
落; n=6, Ac=0, Re=1
A类：IRa≤1.0,I≤1.3
B类：IRa≤1.3,I≤1.9
C类：1≤2.8
图集号
审核张树君校对姚远姚设计杨森页13CJ43
轻质陶瓷板的主要技术参数
物理性能
厚度（mm）
密度（g/cm）
吸水率(%)
导热系数[W/ (m·K)]
破坏强度(N)
检测数值
平均值：3038
d=0;A类
标准要求
A类：1.00报告试验数值
K0.60;n-1,Ac=0,Re
A类：平均值≥1300
n=7,Ac=0,Re=2
平均值：22，单块值：21
断裂模数(MPa）
抗热震性
抗冻性
背栓拉拔强度(kN)
放射性核素限量
选用材料
d=0;A类
无裂纹和破损
d=0,合格
A类：平均值：>11
单块值：>10
经试验无裂纹或破损；
n=5,Ac=0,Re=2
无裂纹、剥落和破损经试验无裂纹、剥落或d=0,合格
平均值：1.53
Ira=0.7,Iy-1.1
破损；n=10,Ac=0,Re=1
A类：IRa≤1.0,Iy≤1.3
B类：IRa<1.3,I<1.9
C类：I≤2.8
陶瓷板幕墙、装修所选用的材料应符合国家现行标准的相关规定，并应有出厂合格证、质量证明书及性能检测报告，材料的品种、规格、性能等应符合设计要求6.1铝合金型材应符合《铝合金建筑型材》GB5237.1~5237.5的规定，型材精度等级应为高精级或超高精级。建筑陶瓷薄板四边的铝合金框料表面应采用阳极氧化处理，级别为AA15。6.2幕墙中所用的隔热垫（条材）应符合《聚酰胺隔热条》GB/T23615的规定，材质为PA66GF25（尼龙66与25玻璃纤维复合材料）。
6.3幕墙所用的钢材构件、连接件，紧固件和配件材料应符合《建筑幕墙》GB/T21086的规定，除不锈钢外，均应进行防腐处理。采用热浸镀锌处理时，镀膜厚度应符合《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912的规定。
6.4建筑陶瓷薄板和轻质陶瓷板幕墙的施工图设计，应根据幕墙分格大小和当地风压等参数进行计算，并根据计算结果设置加劲肋；建筑陶瓷薄板背面应采用丝网加强、涂胶等防上建筑陶瓷薄板破裂坠落的措施（见附录一）6.5幕墙所用密封橡胶制品应采用符合《建筑门窗密封胶条》JG/T187要求的三元乙丙橡胶、氯丁橡胶和硅橡胶。6.6保温隔热材料宜采用岩棉、矿棉、玻璃棉等不燃材料，保温层的厚度应按《公共建筑节能设计标准》GB50189的规定，经热工计算后确定。
6.7陶瓷板专用硅酮结构胶性能应符合《建筑用硅酮结构密封胶》GB16776的规定，中性硅酮陶瓷板专用密封胶的性能应符合《石材用建筑密封胶》GB/T23261的规定，并应具有通过国家质量技术监督局计量认证检测机构出具的全性能检测报告、剥离粘结性及无污染性检测合格的检测报告后，工程方可使用。
6.8填充材料宜采用聚乙烯泡沫棒，其密度不应大于37kg/m。泡沫棒的直径不宜小于缝宽，但不宜超过缝宽2mm。说明
图集号
审核张树君校对姚远姚设计杨森菜页
13CJ43
粘贴设计
建筑陶瓷薄板用于室内地面和墙面及粘贴高度不大于7.1
24m的室外墙面。粘贴前应保证基层质量，满足安全要求。7.2建筑陶瓷薄板室内地面饰面工程，基层抗拉强度不应小于0.3MPa，抗剪切强度不应小于0.5MPa；室内、室外墙面饰面工程，基层抗拉强度不应小于1.OMPa，抗剪切强度不应小于1.0MPa。基层平整度每2延米不应大于3mm，当基层不符合上述要求时宜采用聚合物水泥砂浆对墙面进行处理。7.3建筑陶瓷薄板室外墙面饰面工程的粘接层应采用双组份水泥基胶粘剂，填缝剂宜选用环氧基填缝剂。7.4对于室内和室外墙面饰面工程，陶瓷板面层应设置伸缩缝且应选用弹性材料嵌缝。
7.5陶瓷板饰面工程构造层的各层材料及其配套材料应具有相容性。
7.5建筑陶瓷薄板饰面工程在做设计和施工时应符合《建筑陶瓷薄板应用技术规程》JGJ/T172的相关规定及其他相关标准规范的规定
7.6陶瓷板饰面工程在做设计和施工时应符合《外墙饰面砖收规范》GB50210的相关规定及其他相关标准规范的规定8
幕墙的防火防雷
幕墙的防火设计应符合《建筑设计防火规范》GB50016的相关规定及其他相关标准规范的规定。幕墙的防雷设计应符合《建筑物防雷设计规范》GB8.2此图集内容来自标准下载网
50057的相关规定及其他相关标准规范的规定。幕墙的金属框架中作为防雷网的构件和位于建筑物外廓易受雷击部位的幕墙立柱应与主体结构的防雷装置可靠连接8.3幕墙预埋件或固定件与主体防雷体系的连接宜采用热浸锌圆钢或扁钢连接件，连接件的截面积应不小于50mm；幕墙金属构件之间的连接宜采用铜质或铝质柔性导线，铜质导线截面积不应小于16mm，铝质导线截面积不应小于25mm。陶瓷板幕墙的物理性能
9.1幕墙的物理性能等级是依据《建筑幕墙》GB/T21086按照建筑物所地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定，其分级符合国家现行标准《建筑幕墙》GB/T21086的规定
9.2陶瓷板幕墙的主要物理性能分级指标详见下表1~表6。工程施工及验收规程》JGJ126、《建筑装饰装修工程质量验表1抗风压性能分级
分级代号
分级指标值P3
1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0注：19级时需同时标注P3的测试值。如：属9级（5.5kPa）。2分级指标值Ps为正、负风压测试值绝对值的较小值。6
3.53.5≤P3<
4.54.5≤P3≤5.0
图集号
审核张树君校对姚远姚设计杨森九露页
13CJ43
分级代号
分级指标值△P
固定部分
可开启部分
500≤P700
250≤AP<350
注：5级时需同时标注固定部分和开启部分△P的测试值表3开启部分气密性能分级
分级代号
分级指标dL
[m / (m-h)]
分级代号
分级指标值K
[W/(m2·K)]
4.0q>2.52.5>q>1.51.5q>0.5
5.0>K>4.0
注：8级时需同时标注K的测试值分级代号
分级指标值Rw(dB)
25≤R<30
注：5级时需同时标注Rw测试值。10
使用说明
表2水密性能分级
700≤1000
350≤P<500
1000≤P1500
500≤AP<700
15002000
700≤AP<1000
表4整体气密性能分级
分级代号
P>2000
AP>1000
分级指标qA
4.0>q>2.02.0>q>1.21.2>q>0.5
/ [m/(m·h)]
5传热系数分级
4.0>≥3.0
3.0>K>2.5
2. 5>K>2. 0
空气声隔声性能分级
30≤R<35
10.1本图集除特别标注外，所注尺寸均以毫米（mm）为单位本图集的详图索引方法
352.0>K>1.5
40Rw<45
13CJ43
图集号-
1.5>K>1.0
详图号
详图所在页次
图集号
审核张树君校对姚远姚设计杨森露页
13CJ43
.20.29
隐框陶瓷薄板（勾边、打胶）、轻质陶瓷板幕墙索引图2
1-1剖面图
2-2面图
3-3部面图
急框陶瓷薄板（勾边、打胶）、轻质陶瓷板幕墙索引图图集号
审核张树君校对姚远姚设计杨森书13CJ43
主体结构
保温层
厚度按要求设置
不锈钢螺栓（套）
钢立柱
不锈钢螺栓（套）
铝合金竖框
陶瓷薄板
披水胶条
三元乙丙胶条
预埋件
岩棉钉
角钢连接件
防水透汽层
镀锌钢角码
角钢挂件
定位螺钉
陶瓷薄板
钢立柱
铝合金下横框
三元乙丙胶条
定位螺钉
铝合金上横框
镀锌角钢挂件
不锈钢螺栓（套）
镀锌钢角码
防水透汽层
非采光部位横部、竖剖节点(勾边）图集号
审核张树君校对姚远姚设计杨森式页
13CJ43
