【13CJ44】 方兴压型合成树脂板屋面及墙体建筑构造

13CJ44《方兴压型合成树脂板屋面及墙体建筑构造》国家建筑标准设计参考图集，适用于工业、农业与民用建筑的屋面及墙体建筑构造。适用于抗震设防烈度≤8度的地区，屋面防水(设防水垫层）等级为二级，屋面坡度应≥5%，使用温度≤80℃；与钢结构体系相配合，有关钢结构构造按工程设计；能满足轻度腐蚀环境中的使用功能，当应用于含强腐蚀性介质的环境时, 应根据相关的技术规范采取合理的防腐蚀措施。图集主要包括：说明、屋面及墙体工程做法表、构造节点详图及工程实例等内容。图集具有以下特点：1. 方兴压型合成树脂板具有良好的防腐蚀性能，可满足一般轻度腐蚀环境中的使用要求。2. 方兴压型合成树脂板通过配方升级优化，提高了耐热温度和抗冲击性能，具有耐候保色、保温隔热、防雷防电、重量轻、施工方便等特点，应用广泛，符合节能环保的需求。3. 图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。

13CJ44 方兴压型合成树脂板屋面及墙体建筑构造参考图集

组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
实行日期：2013年12月1日

目录
1. 概述
2. 设计依据
3. 适用范围
4. 产品性能与规格

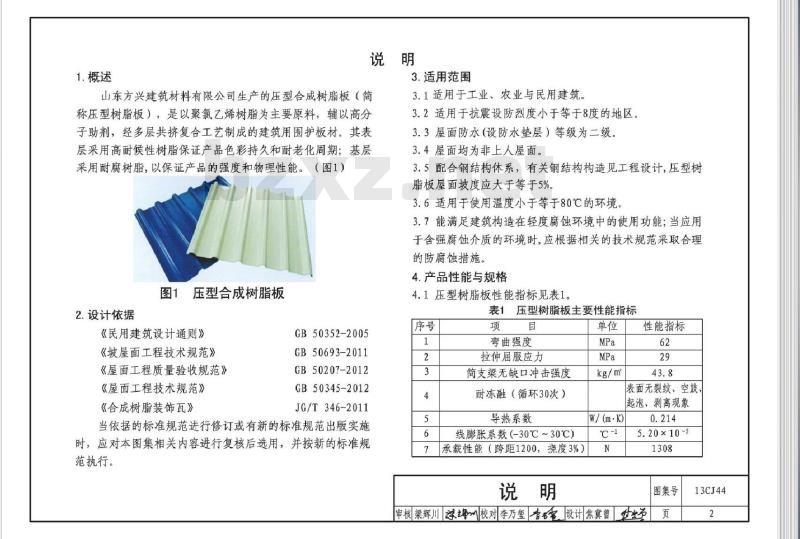

1. 概述
1.1 说明
山东方兴建筑材料有限公司生产的压型合成树脂板（简称压型树脂板），是以聚氯乙烯树脂为主要原料，辅以高分子助剂，经多层共挤复合工艺制成的建筑用围护板材。其表层采用高耐候性树脂保证产品色彩持久和耐老化周期；基层采用耐腐树脂，以保证产品的强度和物理性能。

2. 设计依据
本图集依据以下标准规范编制：
- 《民用建筑设计通则》GB50352-2005
- 《坡屋面工程技术规范》GB50693-2011
- 《屋面工程质量验收规范》GB50207-2012
- 《屋面工程技术规范》GB50345-2012
- 《合成树脂装饰瓦》JG/T346-2011
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。

3. 适用范围
3.1 适用于工业、农业与民用建筑。
3.2 适用于抗震设防烈度小于等于8度的地区。
3.3 屋面防水（设防水垫层）等级为二级。
3.4 屋面均为非上人屋面。
3.5 配合钢结构体系，有关钢结构构造见工程设计，压型树脂板屋面坡度应大于等于5%。
3.6 适用于使用温度小于等于80℃的环境。
3.7 能满足建筑构造在轻度腐蚀环境中的使用功能；当应用于含强腐蚀介质的环境时，应根据相关的技术规范采取合理的防腐蚀措施。

4. 产品性能与规格
4.1 压型树脂板性能指标见表1。

表1 压型树脂板主要性能指标
1. 弯曲强度：62 MPa
2. 拉伸屈服应力：29 MPa
3. 简支梁无缺口冲击强度：43.8 kg/m
4. 耐冻融（循环30次）：表面无裂纹、空鼓、起泡、剥离现象
5. 导热系数：0.214 W/(m·K)
6. 线膨胀系数（-30℃~30℃）：5.20×10⁻⁵ ℃⁻¹
7. 承载性能（跨距1200，挠度3%）：1308 N
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

13CJ44：方兴压型合成树脂板屋面及墙体建筑构造

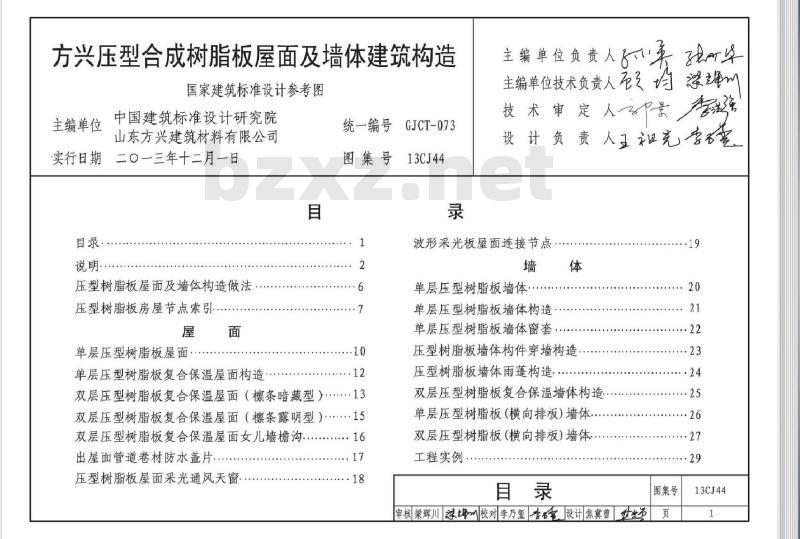

目录
说明
压型树脂板屋面及墙体构造做法
压型树脂板房屋节点索引
屋面
单层压型树脂板屋面
单层压型树脂板复合保温屋面构造
双层压型树脂板复合保温屋面(檩条暗藏型}
双层压型树脂板复合保温屋面(檩条露明型)
双层压型树脂板复合保温屋面女儿墙檐沟
出屋面管道卷材防水盖片
压型树脂板屋面采光通风天窗
波形采光板屋面连接节点
墙体
单层压型树脂板墙体
单层压型树脂板墙体构造
单层压型树脂板墙体窗套
压型树脂板墙体构件穿墙构造
压型树脂板墙体雨棚构造
双层压型树脂板复合保温墙体构造
单层压型树脂板(横向排板)墙体
双层压型树脂板(横向排板)墙体
工程实例
