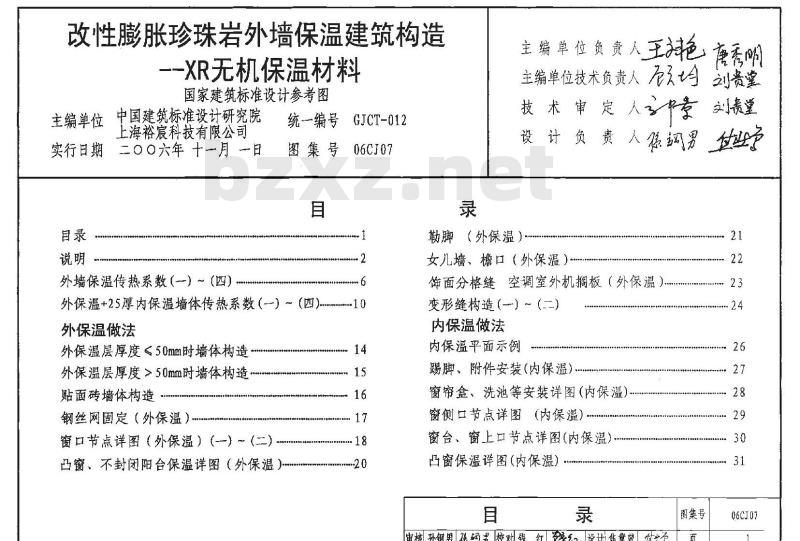

【06CJ07】 改性膨胀珍珠岩外墙保温建筑构造－XR无机保温材料（参考图集）

改性膨胀珍珠岩外墙保温建筑构造--XR无机保温材料
国家建筑标准设计参考图
中国建筑标准设计研究院
主编单位中
上海裕宸科技有限公司
月二〇〇六年十一月一日
实行日期
外墙保温传热系数（一）～（四)统一编号
GJCT-012
06CJ07
图集号
主编单位负费人王艳會秀啊
主编单位技术负责人刘贵堂
技术审定人童刘贵堂
设计 负责人惩钢男
勒脚（外保温）
外保温+25厚内保温墙体传热系数（—）～（四-10外保温做法
外保温层厚度≤50mm时墙体构造外保温层厚度>50mm时墙体构造
贴面砖墙体构造
钢丝网固定（外保温）
窗口节点详图（外保温）（）～（二）凸窗、不封闭阳台保温详图（外保温14
女儿墙、檐口（外保温）
饰面分格缝空调室外机搁板（外保温）变形缝构造（）～（二)
内保温做法
内保温平面示例
踢脚、附件安装（内保温）
窗帘盒、洗池等安装详图（内保温）窗侧口节点详图（内保温）。
窗台、窗上口节点详图（内保温），凸窗保温详图（内保温）
审核孙钢男德钢男校对线红红设计焦冀曾图集号
06CJ07

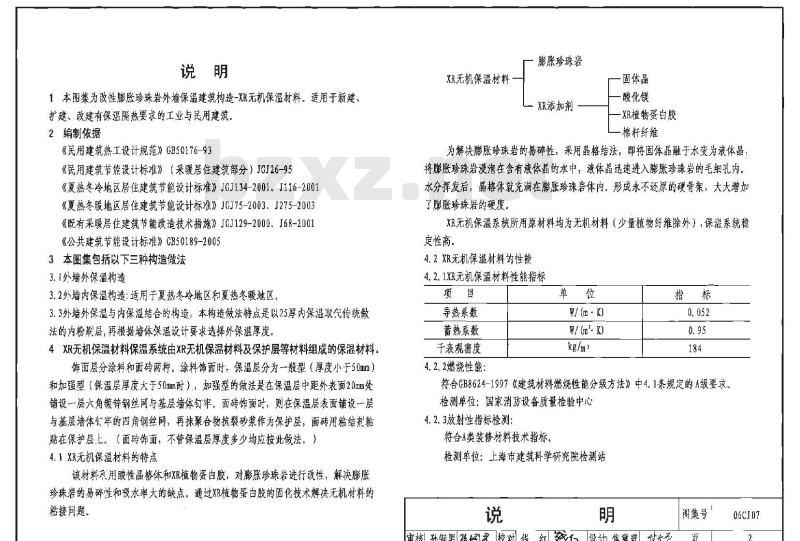

1本图集为改性膨胀珍珠岩外墙保温建筑构造-XR无机保温材料。适用于新建、扩建、改建有保温隔热要求的工业与民用建筑。2编制依据
《民用建筑热工设计规范》GB50176-93《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95《夏热冬冷地区居住建筑节能设计标准》[GJ134-2001，J116-2001《夏热冬暖地区居住建筑节能设计标准》J6J75-2003、J275-2003《既有采暖居住建筑节能改造技术措施》JGJ129-2000、J68-2001《公共建筑节能设计标准》GB50189-20053本图集包括以下三种构造做法
3.1外墙外保温构造
3.2外墙内保温构造：适用于夏热冬玲地区和夏热冬暖地区。3.3外墙外保温与内保温结合的构遗：本构造做法特点是以25厚内保温取代传统做法的内粉刷层，再根据墙体保温设计要求选择外保温厚度。4XR无机保温材料保温系统由XR无机保温材料及保护层等材料组成的保温材料：饰面层分涂料和面砖两种。涂料饰面时，保温层分为一般型（厚度小于50mm）和加强型（保温层厚度大于50mm附），加强型的做法是在保温层中距外表面20mm处铺设一层六角镀锌钢丝网与基层墙体钉牢。面砖饰面时，则在保温层表面铺设-层与基层墙体钉牢的四角钢丝网，再抹聚合物抗裂砂浆作为保护层，面砖用粘结剂粘贴在保护层上。（面砖饰面，不管保温层厚度多少均应按此做法。）4.1XR无机保温材料的特点
该材料用酸性晶格体和XR植物蛋白胶，对膨胀珍珠岩进行改性，解决膨胀珍珠岩的易碎性和吸水率大的缺点。通过XR植物蛋白胶的固化技术解决无机材料的粘接间题。
XR无机保温材料
膨胀珍珠岩
XR添加剂
固体晶
酸化镁
XR植物蛋白胶
棉杆纤维
为解决膨胀珍珠岩的易碎性，采用晶格结法，即将固体晶融于水变为液体晶，将膨胀珍珠岩浸泡在含有液依晶的水中，液体晶迅速进入膨胀珍珠岩的毛细孔内。水分挥发后，晶格体就充满在膨胀珍珠岩体内。形成永不还原的硬骨架，大大增加了膨胀珍珠岩的硬度。
XR无机保温系统所用原材料均为无机材料（少量植物纤维除外），保温系统稳定性高。
4.2XR无机保温材料性能
4.2.1XR无机保温材料性能指标
导热系数
蓄热系数
于表观密度
4.2.2燃烧性能：
W/ (m· k)
W/ (m K)
符合GB8624-1997《建筑材料燃烧性能分级方法》中4.1条规定的A级要求检测单位：国家消访设备质量检验中心4.2.3放射性指标检测：
符合A类装修材料技术指标。
检测单位：上海市建筑科学研究院检测站说
审核孙钢男思校对钱红岁红设计焦翼普型飞图集号
06C107

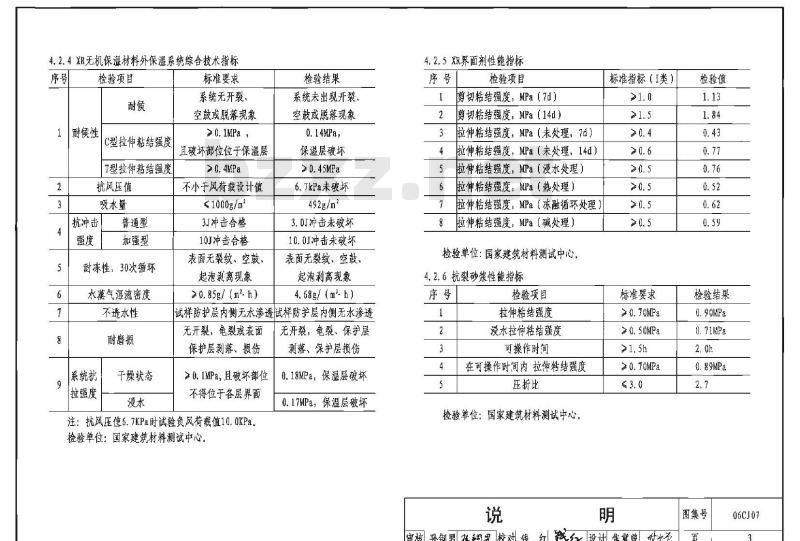

4.2.4XR无机保温材料外保温系统综合技术指标序号
检验项目
1耐候性
C型拉伸粘结强度
T型拉伸粘结强度
抗风压值
吸水量
抗冲击
普通型
加强型
谢冻性，30次循环
水蒸气湿流密度
不透水性
耐磨损
系统抗
拉强度
于燥状态
标准要求
系统无开裂、
空鼓或脱落现象
且破坏部位位于保温层
≥0. 4bPa
不小于风荷载设计值
≤1000g/m2
3J冲击合格
10J冲击合格
表面无裂纹、空鼓、
起泡剥离现象
>0. 85g/ (m* h)
检验结果
系统未出现开裂、
空鼓或脱落现象
保温层破坏
6.7kPa未破坏
492g/m
3.0J冲击未破坏
10.0J冲击未破坏
表面无裂纹、空鼓、
起泡剥离现象
4. 68g/ (m*- h)
试样防护层内侧无水渗透试样防护层内侧无水渗透无开裂，龟裂或表面
保护层刻落、损伤
>0.1MPa，且破坏部位
不得位于各层界面
注：抗风压值6.7KPa时试验负风荷载值10.0KPa。检验单位：国家建筑材料测试中心。无开裂，龟裂、保护层
剥落、保护层损伤
0.18MPa，保温层破坏
0.17MPa，保温层破坏
4.2.5XR界面剂性能指标
检验项目
剪切粘结强度，MPa（7d）
剪切粘结强度，MPa（14d）
拉伸粘结强度，MPa（未处理，7d）拉伸粘结强度，MPa（未处理，14d）拉伸粘结强度，MPa（浸水处理）拉伸粘结强度，Mpa（热处理）
拉伸粘结强度，MPa（冻融循环处理）拉伸粘结强度，MPa（碱处理）
检验单位：国家建筑材料测试中心，4.2.6抗裂砂浆性能指标
检验项目
拉伸粘结强度
浸水拉伸粘结强度
可操作时间
在可操作时间内拉伸粘结强度
压折比
检验单位：国家建筑材料测试中心。说
标准指标（I类）
标准要求
>0. 70MPa
审核孙钢男孩界校对钱红我红设计焦翼曾华业检验值
检验结果
图集号
06CJ07

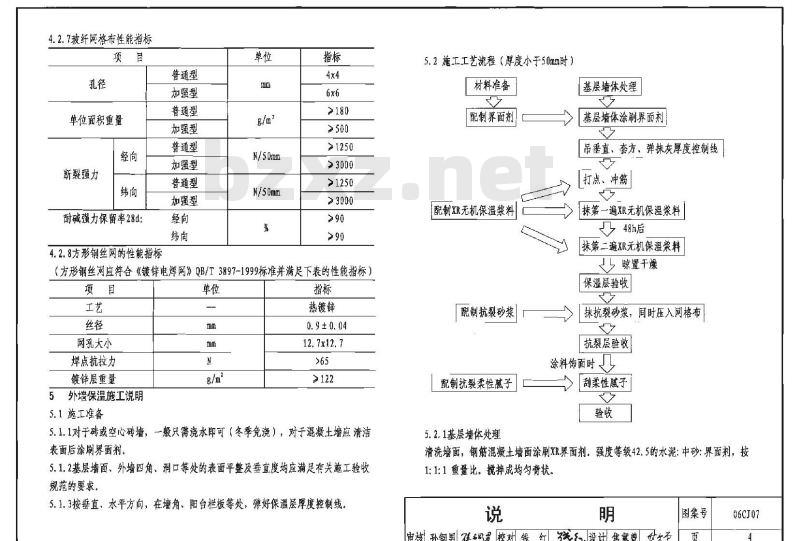

4.2.7玻纤网格布性能指标
单位面积重量
断裂强力
耐碱强力保留率28d：
4.2.8方形钢丝网的性能指标
普通型
加强型
普通型
加强型
普通型
加强型
普通型
加强型
N/50mm
N/50mm
（方形钢丝网应符合《镀锌电焊网》QB/T3897-1999标准并满足下表的性能指标）项目
网孔大小
焊点抗拉力
镀锌层重量
5外墙保温施工说明
5.1施工准备
热镀锌
0. 9 ± 0. 04
12.7x12.7
5.1.1对于砖或空心砖墙，一般只需浇水即可（冬季免浇），对于混凝土墙应清洁表面后涂刷界面剂。
5.1.2基层墙面、外墙四角、洞口等处的表面平整及垂直度均应满足有关施工验收规范的要求，
5.1.3按垂直、水平方向，在墙角、阳台栏板等处，弹好保温层厚度控制线5.2施工工艺流程【厚度小于50mm时】材料准备
配制界面剂
配制XR无机保温浆料
配制抗裂砂浆
基层墙体处理
基层墙体涂刷界面剂
吊垂直、套方、弹抹灰厚度控制线打点、冲筋
抹第一遍XR无机保温浆料
48h后
抹第二遍XR无机保温浆料
√晾置干燥
保温层验收
「抹抗裂砂浆，同时压入网格布+
抗裂层验收
涂料饰面时
配制抗裂柔性腻子
5.2.1基层培体处理
刮柔性腻子
清洗墙面，钢筋混凝土墙面涂刷XR界面剂，强度等级42.5的水泥：中砂：界面剂，按1:1:1重量比。搅拌成均匀膏状，说
审核孙钢男谨器校对钱红线红设计焦翼曾量图集号
06CJ07

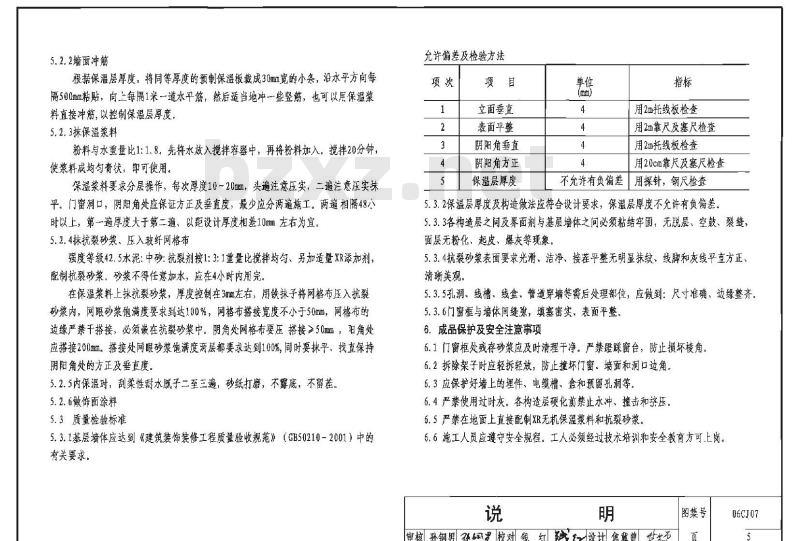

5.2.2墙面冲筋
根据保温层厚度，将同等厚度的预制保温板裁成30mm宽的小条，沿水平方向每隔500mm粘贴，向上每隔1米一道水平筋，然后适当地冲一些竖筋，也可以层保温浆料直接冲筋，以控制保温层厚度。5.2.3抹保温浆料
粉料与水重量比1:1.8。先将水放入搅拌容器中，再将粉料加入。搅拌20分钟，使浆料成均匀膏状，即可使用。保温浆料要求分层操作，每次厚度10~20，头遍注意压实，二注意压实未平。门密洞口，阴阳角处应保证方正及垂直度，最少应分两遍施工。两遍相隔48小时以上，第一遍厚度大于第二遍，以距设计厚度相差10mm左右为宜，5.2.4抹抗裂砂、压入玻纤网格布强度等级42.5水泥：中砂：抗裂剂按1:3:1重量比搅拌均匀、另加适量XR添加剂，配制抗裂砂浆，砂浆不得任意加水，应在4小时内用完，在保温浆料上抹抗裂砂浆，厚度控制在3mm左右，用铁抹子将网格布压入抗裂砂浆内，网眼砂浆饱满度要求到达100%，网格布搭接宽度不小于50mm，网格布的边缘严禁干搭接，必须在抗裂砂浆中。阴角处网格布要压搭接≥50mm，阳角处应搭接200mm。搭接处网眼砂浆饱满度两层都要求达到100%，同时要抹平，找直保持阴阳角处的方正及垂直度。
5.2.5内保温时，刮柔性耐水腻子二至三遍，砂纸打磨，不露底，不留茬。5.2.6做饰面涂料
5.3质量检验标准
5.3.1基层墙体应达到《建筑装饰装修工程质量验收规范》（GB50210-2001）中的有关要求。
允许偏差及检验方法
立面垂直
表面平整
阴阳角垂直
阴阳角方正
保温层厚度
用2m托线板检查
用2m靠尺及塞尺检查
用2m托线板检查
用20cm靠尺及塞尺检查
不充许有负偏差「用探针，钢尺检查5.3.2保温层厚度及构造做法应符合设计要求，保温层厚度不允许有负偏差。5.3.3各构造层之间及界面剂与基层墙体之问必须粘结牢固，无税层、空鼓、裂缝，面层无粉化，起皮、爆灰等现象5.3.4抗裂砂浆表面要求光滑、洁净、接茬平整无明显抹纹、线脚和灰线平直方正、清晰美观。
5.3.5孔洞、线槽、线盒、管道穿墙等需后处理部位，应做到：尺寸准确、边缘整齐。5.3.6门窗框与墙体间缝豫，填塞密实、表面平整。6.成品保护及安全注意事项
6.1门窗框处残存砂浆应及时清理于净。严禁璧踩窗台，防止损坏棱角。6.2拆除架子时应轻拆轻放，防止撞坏门窗，墙面和洞口边角6.3应保护好墙上的埋件、电缆槽、盒和预留孔洞等。6.4严禁使用过时灰，各构造层硬化前禁止水冲、撞击和择压。6.5严禁在地面上直接配制XR无机保温浆料和抗裂砂浆。6.6施工人员应遵守安全规程。工人必须经过技术培训和安全教育方可上岗。说
审核孙钢男很界校对线红设计焦冀曾封图集号
06C107
钢筋混凝土墙200厚
保温层厚度t
①外墙饰面
②XR保温材料
③钢筋混凝土墙
主体传热系数K
W/ (m2K)
外墙保温传热系数
混凝土空心砌块
保温层厚度t
注：本表列出外墙主体部位传热系数，外墙平均传热系数应根据工程具体情况考虑冷桥部位影哟后计算得出。18
240厚
①外墙饰面
②XR保温材料
③混凝土空心砌块
④水泥砂浆内饰面
主体传热系数K
W/(m2K)
混凝土空心砌块190厚
0 ? ④bzxz.net
保温层厚度t
外墙保温传热系数（一）
①外墙饰面
②XR保温材料
3)混凝土空心砌块
④水泥砂浆肉饰面
主体传热系数K
W/ (m- K)
图集号
审核孙钢男 张名校对钱红我设焦冀普世页
06C307
粘土多孔砖墙
保温层厚度t
370厚
18①外墙饰面
②XR保温材料
③)粘土多孔砖墙
④水泥砂浆内饰面
主体传热系数K
W/ (m K)
外墙保温传
粘土多孔砖墙
保温层厚度t
注：本表列出外墙主体部位传热系数，外墙平均传热系数应根据工程具体情况考虑冷桥部位影响后计算得出
热系数
240厚
①外墙饰面
②XR保温材料
(3)粘土多孔砖墙
④水泥砂浆肉饰面
主体传热系数K
W/ (mK)
粘土多孔砖墙190厚
190±18
0Q? ④
保温层厚度t
①外墙饰面
②XR保温材料
③粘土多孔砖墙
④水泥砂浆内饰面
主体传热系数K
W/ (m2- K)
外墙保温传热系数（二）
审核孙钢男强钢器校对钱红微设计焦冀普世妤图集号
06CJ07
灰砂砖墙
保温层厚度t
370厚
强①外墙饰面
②XR保温材料
③灰砂砖墙
④水泥砂浆内饰面
主体传热系数K
W/ (m2 K)
外墙保温传热系数
灰砂砖墙
保温层厚度t
注：本表列出外墙主体部位传热系数，外墙平均传热系数应根据工程具体情况考惠冷桥部位影响后计算得出
240厚
①外墙饰面
②XR保温材料
③灰砂砖墙
④水泥砂浆内饰面
主体传热系数K
W/ (m2- K)
粘土实心砖墙，炉渣砖墙370厚
保温层厚度t
①外墙饰面
②XR保温材料
③粮士实心砖墙
炉潜砖墙
④水泥砂浆内饰面
主体传热系数K
W/(m2- K)
外墙保温传热系数（三）
审核孙钢男张纫校对钱红设计焦冀曾世经图集号
06CJ07
外墙保温传热系数
粘土实心砖墙，炉渣砖墙240厚
保温层厚度t
①外墙饰面
②XR保温材料
?糖土实心砖墙
炉渣砖墙
④)水泥砂浆内饰面
主体传热系数K
W/ (m2- K)
加气混凝土砌块
保温层厚度t
注：本表列出外墙主体部位传热系数，外墙平均传热系数应根据工程具体情况考虑冷桥部位影响后计算得出。.18
200厚
(外墙饰面
(2)XR保温材料
3）加气混凝土砌块
④水泥砂浆内饰面
主体传热系数K
W/ (m2 K)
热工计算取值：
①外墙饰面（未计算在内）
②XR保温材料
导热系数：0.052W/(m·K)
(计算值:0,052×1.2=0.0624W/(mK)③外墙：导热系数见不同墙体
钢筋混凝土墙
混凝土空心砌块
导热系数：1.74W/(mK）
190厚热阻R=0.24m2，K/W
240厚热阻R=0.32m2K/W
灰砂砖墙
粘土多孔砖墙
粘土实心砖墙
炉渣砖墙
加气混凝土砌块
导热系数：1.10W/(m-K)
导热系数：0.58W/（m·K)
导热系数：0.81W/(m-K)
导热系数：0.19W/(m-K)
(计算值：0.19×1.25-0.24W/(mK)④)水泥砂浆内饰面导热系数：0.93W/(m.K）注：粘土砖和粘土多孔砖的保温层厚度选用供既有建筑节能改造用
外墙保温传热系数（四）
审核孙钢男 张钢乳校对钱红设计焦翼曾型场图集号
06C107
钢筋混凝土墙200厚
保温层厚度t
①外墙饰面
外保温+25厚内保温墙体传热系数混凝土空心砌块
240厚
②XR保温材料
①钢筋混凝土墙
④内饰面
主体传热系数K
W/ (m2- K)
保温层厚度t
注：本表列出外墙主体部位传热系数，外墙平均传热系数应根据工程具体情况考虑桥部位影响后计算得出，
①外墙饰面
②XR保温材料
（③）混凝土空心块
④肉饰面
主体传热系数K
W/ (mK)
混凝土空心砌块190厚
保温层厚度t
①外墙饰面
②XR保温材料
③混凝土空心硼类
④为饰面
主体传热系数K
W/(mK)
外保温+25厚内保温墙体传热系数（一））图集号
审核孙钢男张织罩校对钱红线红设计焦冀曾过虾页
06CJ07
粘土多孔砖墙
保温层厚度t
370厚
外保温
温+25厚内保温墙体传热系数
粘土多孔砖墙
①外墙饰面
②XR保温材料
③粘土多孔砖墙
④内饰面
主体传热系数K
W/ (m*- K)
①②?
保温层厚度t
注：本表列出外墙主体部位传热系数，外墙平均传热系数应根据工程具体情况考虑冷桥部位影响后计算得出。25
240厚
①外墙饰面
②保温材料
③粘土多孔砖墙
④肉饰面
主体传热系数K
W/ (m2- K)
粘土多孔砖墙190厚
+t+190
③②Q
保温层厚度t
①外墙饰面
②XR保温材料
③粘土多孔砖墙
④内饰面
主体传热系数K
W/ (m2- K)
外保温+25厚内保温墙体传热系数（二）审核孙钢男强风乳校对钱红」我红设焦翼誉世图集号
06CJ07
灰砂砖墙
保温层厚度t
370厚
外保温+25厚内保温墙体传热系数灰砂砖墙
①外墙饰面
②X保温材料
③灰砂砖墙
??④内饰面
主体传热系数
W/ (mK)
保温层厚度t
注：本表列出外墙主体部位传热系数，外墙平均传热系数应根据工程具体情况考虑冷桥部位影响后计算得出。25
240厚
①外墙饰面
②XR保温材料
③灰砂砖墙
④肉饰面
主体传热系数
W/ (m2- K)
粘土实心砖墙，炉渣砖墙370厚
保温层厚度t
①外墙饰面
②XR保温材料
③粘土实心砖墙，
炉渣砖墙
内饰面
主体传热系数K
W/ (m*· K)
外保温+25厚内保温墙体传热系数（三）高让
审核孙钢男张钢界校对钱红绒设计焦冀曾世虾图集号
06CJ07
