【07CJ15】 波形沥青瓦、波形沥青防水板建筑构造（参考图集）

国家建筑标准设计图集
07CJ15
波形沥青瓦、
波形沥青防水板建筑构造
国家建筑标准设计参考图
用家健标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院
波形沥青瓦、波形沥青防水板建筑构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
永得宁国际贸易（上海）有限公司实行日期
二00七年十月一日

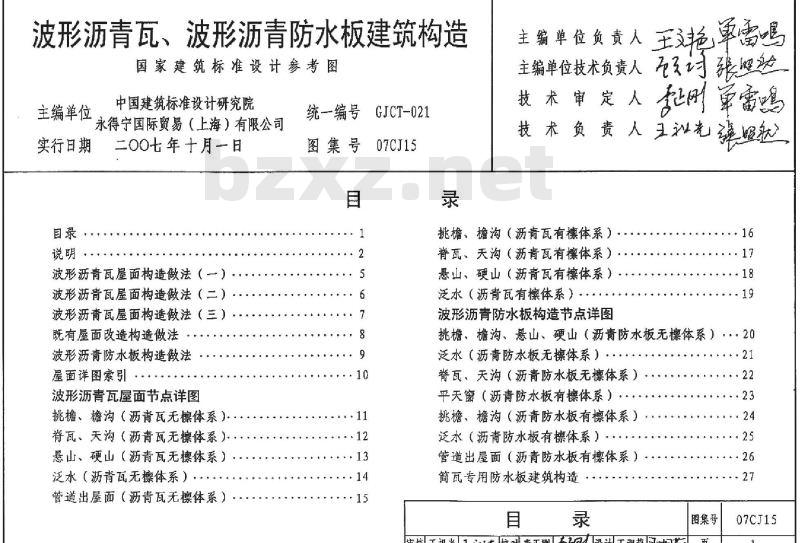

自录·
波形沥青瓦屋面构造做法（一
波形沥青瓦屋面构造做法（二）波形沥青瓦屋面构造做法（三）既有屋面改造构造做法
波形沥青防水板构造做法
屋面详图索引·
波形沥青瓦屋面节点详图
挑檐、檐沟（沥青瓦无擦体系）脊瓦、天沟（沥青瓦无擦体系）悬山、硬山（沥青瓦无標体系）泛水（沥青瓦无擦体系），
管道出屋面（沥青瓦无擦体系）·统一编号GJCT-021
图集号
07CJ15
王单雷喝
主编单位负责人子
计张处
主编单位技术负责人
刚辛雷喝
技术审定人
技术负责人三拟老报
挑椿、檐沟（沥青瓦有擦体系）脊瓦、天沟（沥青瓦有擦体系）悬山、硬山（沥青瓦有擦体系）泛水（沥青瓦有体系）·
波形沥青防水板构造节点详图
挑檐、檐沟、悬山、硬山（沥青防水板无擦体系）···20泛水（沥青防水板无標体系）
脊瓦、天沟（沥青防水板无擦体系）平天窗（沥青防水板有擦体系）挑檐、檐沟（沥青防水板有標体系）·泛水（沥青防水板有標体系）
管道出屋面（沥青防水板有擦体系），筒瓦专用防水板建筑构造
审核王祖光1强无校对李正测垂设计王潮莉相茶图集号
07CJ15

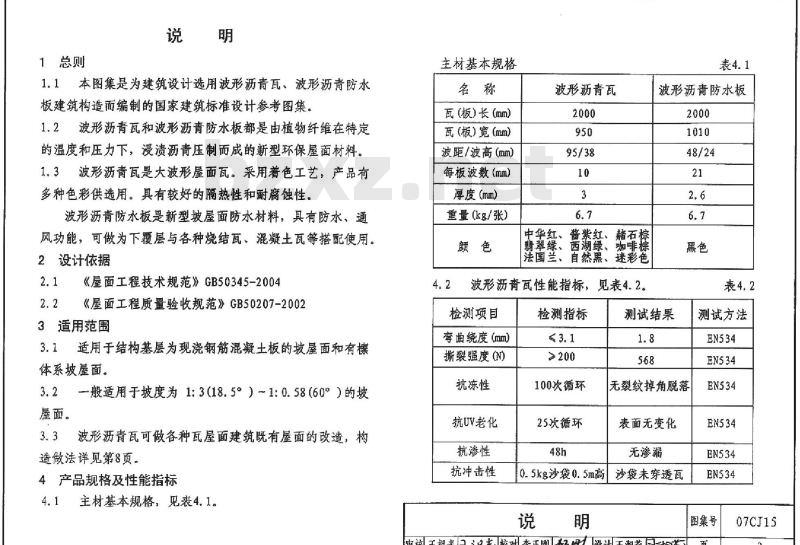

1总则
1.1本图集是为建筑设计选用波形沥青瓦、波形沥青防水板建筑构造而编制的国家建筑标准设计参考图集。1.2波形沥青瓦和波形沥青防水板都是由植物纤维在特定的温度和压力下，浸渍沥青压制而成的新型环保屋面材料。1.3波形沥青瓦是大波形屋面瓦。采用着色工艺，产品有多种色彩供选用。具有较好的隔热性和耐腐蚀性，波形沥青防水板是新型坡屋面防水材料，具有防水、通风功能，可做为下覆层与各种烧结瓦、混凝土瓦等搭配使用。2设计依据
《屋面工程技术规范》GB50345-2004《屋面工程质量验收规范》GB50207-20023适用范围
适用于结构基层为现浇钢筋混凝土板的坡屋面和有擦体系坡屋面。
一般适用于坡度为1:3（18.5°）~1:0.58（60°）的坡屋面。
波形沥青瓦可做各种瓦屋面建筑既有屋面的改造，构3.3
造做法详见第8页。
4产品规格及性能指标
主材基本规格，见表4.1
主材基本规格
瓦（板）长（mm）
瓦（板）宽（mm）
波距/波高(mm）
每板波数（mm）
厚度（mm）
重量（kg/张）
波形沥青瓦
中华红、酱紫红、赭石棕
翡翠绿、西潮绿、加啡棕
深菌垫、百薰、迷彩
波形沥青瓦性能指标，见表4.2。检测项目
弯曲绕度（mm)
撕裂强度(N)
抗冻性
抗UV老化
抗渗性
抗冲击性
检测指标
100次循环
25次循环
波形沥青防水板
测试结果
无裂纹掉角脱落
表面无变化
无渗漏
0.5kg沙袋0.5m高
沙袋未穿透瓦
测试方法
图集号
审核王祖光程光校对李正用设计王湘莉区相逐页
07CJ15

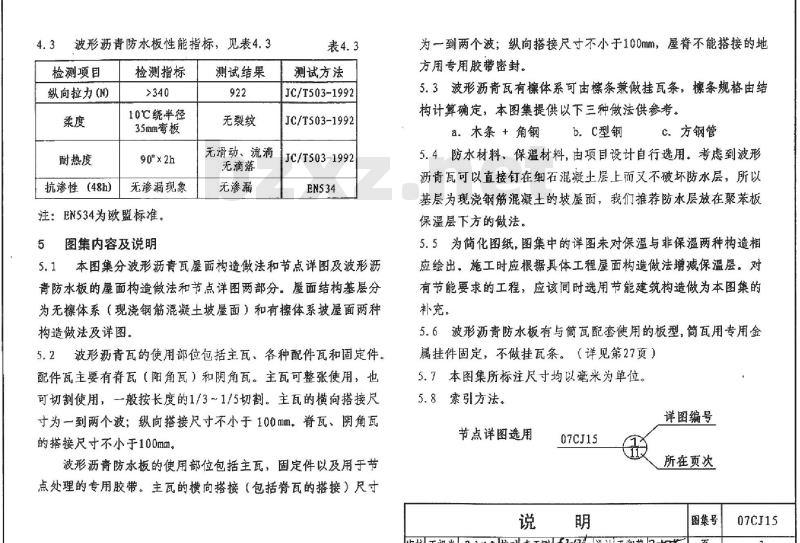

波形沥青防水板性能指标，见表4.34.3
检测项目
纵向拉力(N)
耐热度
抗渗性（48h）
检测指标
10℃绕半径
35mm弯板
90°x2h
无渗漏现象
注：EN534为欧盟标准。
5图集内容及说明
测试结果
无裂纹
测试方法
JC/T503-1992
JC/T503-1992
无滑动、流消
JC/T503-1992
无滴落
无渗漏
5.1本图集分波形沥青瓦屋面构造做法和节点详图及波形沥青防水板的屋面构造做法和节点详图两部分。屋面结构基层分为无擦体系（现浇钢筋混凝土坡屋面）和有標体系玻屋面两种构造做法及详图。
5.2波形沥青瓦的使用部位包括主瓦、各种配件瓦和固定件。配件瓦主要有脊瓦（阳角瓦）和阴角瓦。主瓦可整张使用，也可切割使用，一般按长度的1/3～1/5切割。主瓦的横向搭接尺寸为一到两个波；纵向搭接尺寸不小于100mm。脊瓦，阴角瓦的搭接尺寸不小于100mm。
波形沥青防水板的便用部位包括主瓦，固定件以及用于节点处理的专用胶带。主瓦的横向搭接（包括脊瓦的搭接）尺寸为一到两个波：纵向搭接尺寸不小于100mm，屋脊不能搭接的地方用专用胶带密封。
5.3波形沥青瓦有模体系可由擦条兼做挂瓦条：棵条规格由结构计算确定，本图集提供以下三种做法供参考。闵C.方钢管
a.木条+角钢
b.C型钢
5.4防水材料，保温材料，由项目设计自行选用。考虑到波形沥青瓦可以直接钉在细石混凝土层上而又不破坏防水层，所以基层为现浇钢筋混凝土的坡屋面，我们推荐防水层放在聚苯板保温层下方的做法。
5.5为简化图纸，图集中的详图未对保温与非保温两种构造相应绘出，施工时应根据具体工程屋面构造做法增减保温层。对有节能要求的工程，应该同时选用节能建筑构造做为本图集的补充。
5.6波形沥青防水板有与筒瓦配套使用的板型，筒瓦用专用金属挂件固定，不做挂瓦条，（详见第27页）5.7本图集所标注尺寸均以毫米为单位。5.8索引方法。
详图编号
节点详图选用
07CJ15
所在页次
图集号
审核王祖光2设光校对李正刚设计王潮莉湘页
07CJ15

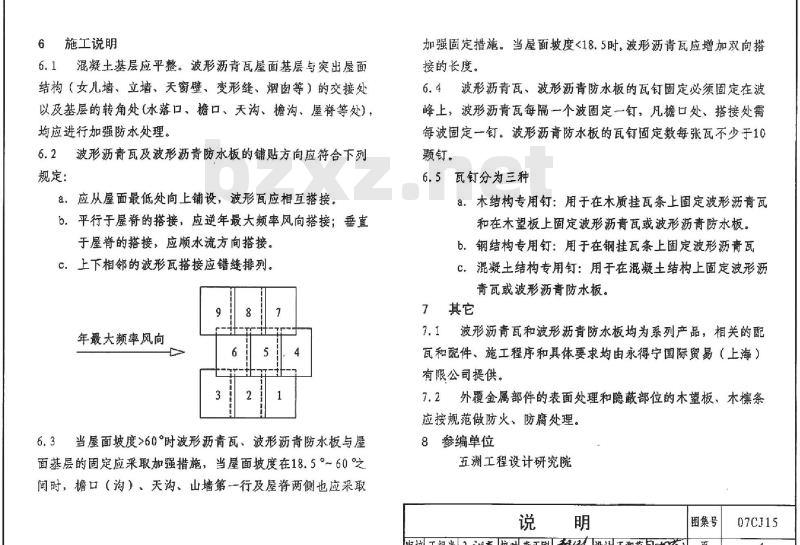

6施工说明
6.1混凝土基层应平整。波形沥青瓦屋面基层与突出屋面结构（女儿墙、立墙、天窗壁、变形缝、烟窗等）的交接处以及基层的转角处(水落口、檐口、天沟、檐沟、屋脊等处)，均应进行加强防水处理。
6.2波形沥青瓦及波形沥青防水板的铺贴方向应符合下列规定：
a：应从屋面最低处向上铺设，波形瓦应相互搭接。b.平行于屋脊的搭接，应逆年最大频率风向搭接；垂直于屋脊的搭接，应顺水流方向搭接。C.上下相邻的波形瓦搭接应错续排列。年最大频率风向
6.3当屋面坡度>60°时波形沥青瓦波形沥青防水板与屋面基层的固定应采取加强措施，当屋面坡度在18.5°~60之间时，檐口（沟），天沟、山墙第一行及屋脊两侧也应采取加强固定措施。当屋面坡度<18.5时，波形沥青瓦应增加双向搭接的长度。
6.4波形沥青瓦、波形沥青防水板的瓦钉固定必须固定在波峰上，波形沥青瓦每隔一个波固定一钉，凡檐口处、搭接处需每波固定一钉。波形沥青防水板的瓦钉固定数每张瓦不少于10颗钉。
6.5瓦钉分为三种
a。木结构专用钉：用于在木质挂瓦条上固定波形沥青瓦和在木望板上固定波形沥青瓦或波形沥青防水板。b。钢结构专用钉：用于在钢挂瓦条上固定波形沥青瓦c.混凝土结构专用钉：用于在混凝土结构上固定波形沥青瓦或波形沥青防水板。
7其它
7.1波形沥青瓦和波形沥青防水板均为系列产品，相关的配瓦和配件、施工程序和具体要求均由永得宁国际贸易（上海）有限公司提供。
7.2外覆金属部件的表面处理和隐蔽部位的木望板、木条应按规范做防火，防腐处理。
8参编单位
五洲工程设计研究院
审核王祖光玉润充校对李正刚起设计王湘莉湘陈图集号
07CJ15
构造做法
1.波形沥青瓦，用专用混凝土
结构钉固定于混凝土屋面板
基层上
2.钢筋混凝土屋面板
1.波形沥青瓦，用专用混凝土
结构钉固定于混凝土屋面板
基层上
2.8厚聚苯板或挤塑板用专用
聚合物砂浆粘贴
3.钢筋混凝土屋面板
1.波形沥青瓦，用专用木结构
钉固定于木条上
2.30x30木条，中距≤620，用
专用混凝土结构钉固定于混
凝土屋面板基层上，木条间
嵌30厚聚苯板或挤塑板
3.6厚聚苯板或挤塑板用专用
聚合物砂浆粘贴
4.钢筋混凝土屋面板
1.屋面防水等
级为Ⅲ级
2.屋面无保温
隔热层
1.屋面防水等
级为ⅢI级
2.屋面有保温
隔热层
1.屋面防水等
级为IⅢ级
2.屋面有保温
隔热层
注：当主瓦板长为2m时，木条问距<600。当切割使用时，本条间距按工程设计，但也应满足≤600的要求。编号
构造做法
1.波形沥青瓦，用专用混凝土
结构钉固定于细石混凝土层
2.35厚C20细石混凝土（内配
04@150x150钢筋网与屋面板
预埋10钢筋头绑牢）
3.6厚聚苯板或挤塑板用专用
聚合物砂浆粘贴
4.钢筋混凝土屋面板，预埋10
钢筋头双向间距900，伸出
屋面保温隔热层30
1.波形沥音瓦，用专用木结构
钉固定于木条上
2.40厚C20细石混凝土（内配
4@150x150钢筋网与屋面板
预埋10钢筋头绑牢，并将
30x30木条@≤620与钢筋网
绑扎在一起）
3.8厚聚苯板或挤塑板用专用
聚合物砂浆粘贴
4.钢筋混凝土屋面板，预埋10
钢筋头双向间距900，伸出
屋面保温隔热层30
波形沥青瓦屋面构造做法（一）审核王祖光2视充校对李正刚租设计王湘莉相图集号
1.屋面防水等
级为I级
2.屋面有保温
隔热层
1.屋面防水等
级为Ⅱ级
2.屋面有保温
隔热层
07C315
构造做法
1.波形沥青瓦，用专用混凝土
结构钉固定于细石混凝土层
2.35厚C20细石混凝土《内配
?4@150x150钢筋网与屋面板
预埋@10钢筋头绑牢）
3.一层防水卷材
4.1:3水泥砂浆找平层，厚20
5.钢筋混聚土屋面板，预理10
钢筋头双向间距900，伸出屋
面防水层30
1.波形沥青瓦，用专用木结构
钉固定于木条上
2.40厚C20细石混凝土（内配
04@150x150钢筋网与屋面板
预埋叫10钢筋头绑牢，并将
30×30木条@≤620与钢筋网
绑扎在一起）
3.一层卷材防水
4.1：3水泥砂浆找平层，厚20
5.钢筋混凝土屋面板，预埋10
钢筋头双向间距900，伸出
屋面防水层30
1.屋面防水等
级为I级
2.屋面无保温
隔热层
1.屋面防水等
级为Ⅱ级
2.屋面无保温
隔热层
注：当主瓦板长为2m时，木条间距≤600。当切割使用时，木条间距按工程设计，但也应满足≤600的要求。编号
构造做法
1.波形沥青瓦，用专用混凝土
结构钉固定于细石混凝土层
2.35厚C20细石混凝土（内配
04@150x150钢筋网与屋面板
预埋010钢筋头绑牢）
3.保温隔热层，厚8
4.一层卷材防水
5.1:3水泥砂浆找平层：厚20
6.钢筋混凝土屋面板，预埋10
钢筋头双向间距900，伸出
屋面保温隔热层30
1.波形沥青瓦，用专用木结构
钉固定于木条上
2.40厚C20细石混凝土（内配
4@150x150钢筋网与屋面板
预理10钢筋头绑牢，并将
30x30本条@≤620与钢筋网
绑扎在一起）
3.保温隔热层，厚8
4.一层防水卷材
5.1:3水泥砂浆找平层，厚20
6.钢筋混凝土屋面板，预埋10
钢筋头双向间距900，伸出
屋面保温隔热层30
波形沥青瓦屋面构造做法（二）审核王祖光日充校对李正刚净设计王湘莉相间司图集号
1.屋面防水等
级为II级
2.屋面有保温
隔热层
1.屋面防水等
级为I级
2.屋面有保温
隔热层
07CJ15
构造做法
1.波形沥青瓦
2.钢木复合橡条中距≤620
1.波形沥青瓦
2.空铺防水卷材一层
3.木望板，厚25
4.钢木复合擦条
1.波形沥青瓦
2.空铺防水卷材一层
3.木望板，厚25
4.保温隔热层，厚8
5.承托网
6.钢木复合擦条
1.波形沥青瓦
2.C型钢擦条中距≤620
1.波形沥青瓦
2.空铺防水卷材一层
3.本望板，厚25
4.C型钢擦条
1.屋面防水等
级为II级
1.屋面防水等
级为I级
1.屋面防水等
级为II级
2.屋面有保温
隔热层
1.屋面防水等
级为II级
1.屋面防水等
级为III级
构造做法
1.波形沥青瓦
2.空铺防水卷材一层
3.木望板，厚25
4.保温隔热层，厚8
5.承托网
6.C型钢橡条
1.波形沥青瓦
2.方钢管擦条中距≤620
1.波形沥青瓦
2.空铺防水卷材一层
3.木望板，厚25
4.方钢管擦条
1.波形沥青瓦
2.空铺防水卷材一层
3.木望板，厚25
4.保温隔热层，厚
5.承托网
6.方钢管擦条
注：1、保温隔热层材料及厚度8按需要由项目设计确定。2、承托网见工程设计
波形沥青瓦屋面构造做法（三）审核王祖光迎光校对李正刚起闲设计王湘莉门备注
1.屋面防水等
级为II级
2.屋面有保温
隔热层
1.屋面防水等
级为II级
1.屋面防水等
级为II级
1.屋面防水等
级为III级
2.屋面有保温
隔热层
图集号
07CJ15
构造做法
1.波形沥青瓦，用专用混凝士
结构钉固定于混凝土基层上
2.原有砂浆卧瓦屋面
1.波形沥青瓦
2.30x30木挂瓦条（中距
3.揭掉一行垂直于屋脊的屋
面瓦后，做30x30附加木条
（中距800），固定在原
有瓦屋面的挂瓦条上
4.原有屋面
1.波形沥青瓦
2.30x30木挂瓦条（中距
3.揭掉一行垂直于屋脊的屋
面瓦后，做30x30附加木条
（中距≤800），固定在原
有瓦屋面的挂瓦条上
4.原有屋面
1.波形沥青瓦，用专用混凝土
结构钉固定于原有屋面带有
钢筋网的细石混凝土层上
2.原有油毡瓦屋面
1.屋面防水等
级为Ⅲ级
2.屋面有保温
1.屋面防水等
级为I级
2.屋面有保温
隔热层
1.屋面肪防水等
级为ⅡI级
2.屋面有保温
隔热层
1.屋面防水等
级为II级
2.屋面有保温
隔热层
木挂瓦条
构造做法
1.波形沥青瓦，用专用木结构
钉固定于木望板上
2.原有油毡瓦屋面
波形沥青瓦
附加木条
1.屋面防水等
级为II级
2.屋面有保温
隔热层
1.波形沥青瓦，用专用钉子固
定于挂瓦条上
2.30x30木挂瓦条（中距≤620）固定在附加本条上
3.30x30附加本条固定在与原
原有压型钢板屋面
有屋面的条上（中距约为
4.原有压型钢板屋面
5.冷弯型擦条
注：1.由于波形沥青瓦材质轻，无需拆除旧有屋面材料，便可将瓦材直接固定在原有屋面结构上。2.WG6如果需要增加保温层，可在挂瓦条之间嵌30厚保温材料既有屋面改造构造做法
审核王祖光1光校对李正刚起网设计王湘莉咨图集号
07CJ15
构造做法
1.屋面瓦
2.挂瓦条
3.波形沥青防水板
4.钢筋混凝土屋面板
1.屋面瓦
2.挂瓦条
3.波形沥青防水板
4.保温隔热层：厚8
5.钢筋混凝土屋面板
1.屋面瓦
2.挂瓦条
3.波形沥青防水板
4.保温隔热层：厚8
5.防水卷材一层
6.1:3水泥砂浆找平层，厚20
7.钢筋混凝土屋面板
注：1.屋面瓦、挂瓦条、条均由工程设计确定。2.无体系挂瓦条用专用混凝土钉与混凝土屋面板固定3.有擦体系挂瓦条用专用木结构钉与木望板固定，4.当屋面坡度较大时，选择屋面瓦应充分考虑安全性。备注
1.屋面防水等
级为I级
1.屋面防水等
级为I级
2.屋面有保温
隔热层
1.屋面防水等
级为ⅡI级
2.屋面有保温
隔热层
构造做法
1.屋面瓦
2.挂瓦条
3.波形沥青防水板
4.木望板，厚25
5.钢木复合擦条
1.屋面瓦
2.挂瓦条
3.波形沥青防水板
4.保温隔热层，厚8
5.木望板，厚25
6.钢木复合擦条
1.屋面瓦
2.挂瓦条
3.波形沥青防水板
4.保温隔热层，厚8
5.防水卷材一层
6.木望板，厚25
7.钢木复合擦条
波形沥青防水板构造做法
审核王祖光工光校对李正刚起设计王湘莉趣备注
1.屋面防水等
级为II级
1.屋面防水等
级为II级
2.屋面有保温
隔热层
1.屋面防水等
级为II级
2.屋面有保温
隔热层
图集号
07CJ15
TY2Y3Y2Y3
14大14大14大19大9
21大21大25
波形沥青瓦
波形防水板
波形沥青瓦
波形防水板
波形沥青瓦1Y2YBY2Y3
14人14人14人19人19此图集内容来自标准下载网
生波形沥青瓦
管道了
国日公
立墙泛水
悬山山墙
1Y3Y1Y2Y3
（11人1人6人16人16
20人24人24大24）
波形防水板/44
波形防水板
平天窗
A21421A25252
波形防水板
TRY3Y1RY3
波形沥青瓦
波形防水板
波形防水板
波形沥青瓦
波形沥青瓦
ARLAAEAA
波形防水板
斜天沟
斜天沟3Y4Y3Y4
12人12人17人17
1人1人人人16
20人20人24人2424
屋脊（正脊）（1Y2Y1Y2
人是人大
波形沥青瓦
波形防水板
波形防水板
13大3大13
硬山山培，
18大18
波形沥青瓦
波形防水板
波形沥青瓦
波形防水板
屋面详图索引
波形沥青瓦
立墙泛水
波形沥青瓦4YSY4V5
14人14大19人19
波形防水板（
21人21人25人25
图集号
审核王祖光祖克校对李正刚设计王湘莉烟页
07CJ15
屋面板内预理10钢筋头
双向间距900，与细石混
凝土层内4钢筋网绑扎
专用混凝土钉
密封胶
$20塑料泄水管，中距3000
上端管口周围缝隙用密封膏封产屋面板内预埋碗10钢筋头
双向间距900，与细石混
凝土层内4钢筋网绑扎
专用混凝土钉
920塑料泄水管，中距3000
上端管口周国缝陈用密封资封产波形沥青瓦
减形沥青瓦
屋面板内预埋10钢筋头
双向距900，与细石混
凝土层内04钢筋网绑扎
06塑料胀管螺钉@600
卷材或涂膜防水层
屋面板内预埋10钢筋头
双向间距900，与细石混
凝土层内@4钢筋网绑扎
96塑料胀管螺钉@600
卷材或涂膜防水层
外墙外保温见工程设计
注：1.③.④用于有保温节能要求的建筑。2.每块瓦的长度见工程设计。
附加卷材
水落口
附加卷材
水落口
波形沥青瓦
波形沥青瓦
卷材或涂膜防水层
卷材或涂膜防水层
外墙外保温现工程设计
挑檐、檐沟（沥青瓦无体系）
审核王祖光 主润克校对李正刚设计王湘莉相图集号
07CJ15
