【国家标准(GB)】 压电陶瓷材料性能测试方法 纵向压电应变常数d33的静态测试

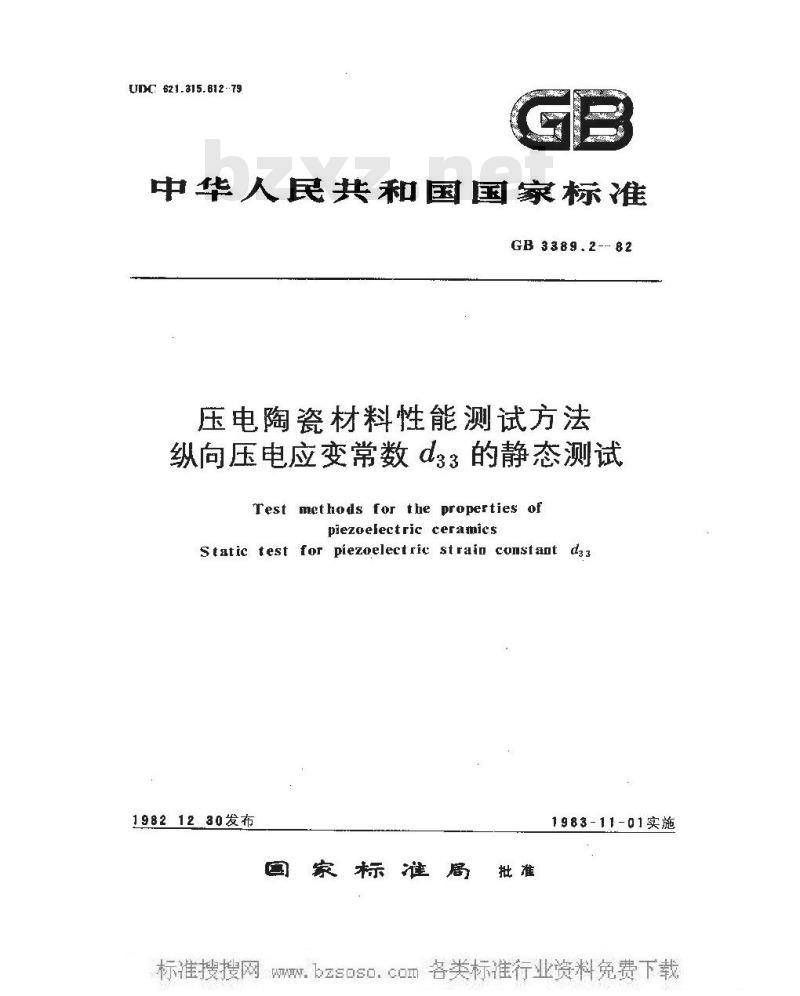

UDC621.315.612-79
中华人民共和国国家标
GB3389.2--82
压电陶瓷材料性能测试方法
纵向压电应变常数d33的静态测试Test methods for the properties ofpiezoelectric ceramics
Static test for piezoelectric strain constant ds319821230发布
国家标连居批准
1983-11-01实施

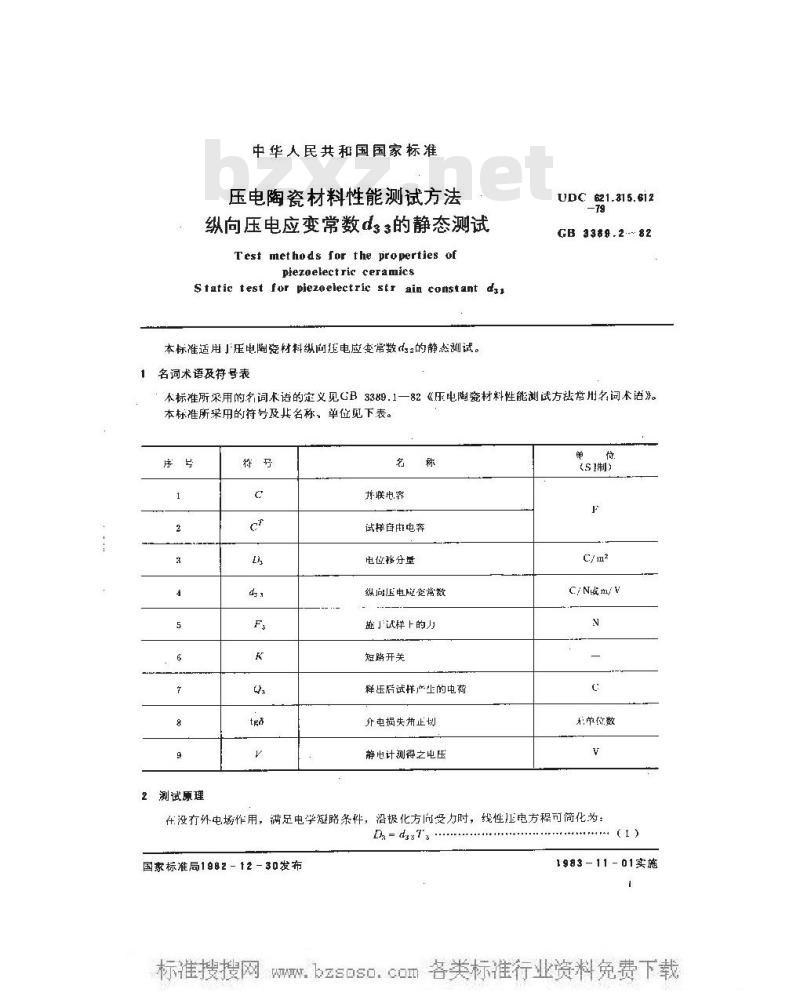

W中华人民共和国国家标准
压电陶瓷材料性能测试方法
纵向压电应变常数d33的静态测试Test methods for the properties ofplezoelectric ceramics
Static test for piezoelectric str ain constant des本标准适用压电陶瓷材料纵问压电应变常数ds：的静态测试。1名词术语及符号表
UDC621.315.612
GB 338#.2-82
本标准所采用的名词术语的定义见GB3389.1一82《压电陶瓷材料性能测试方法带用名词术语》。本标准所采用的符号及其名称、单位见下表。序号
测试原理
并联电容
试样自电电容
电位格分垫
纵向压电应变常数
施」试样上的
短路开关
释压后试样心生的电荷
外电揭失止划
静电计测得之电压
(S1制)
C/N或m/v
在没有外电场作用，满足电学短路条件，沿极化方间受力时，线性正电方程可筒化为：De = dsT
国家标准局1982-12-30发布
+++++++++ (+ )
1983-11-01实施

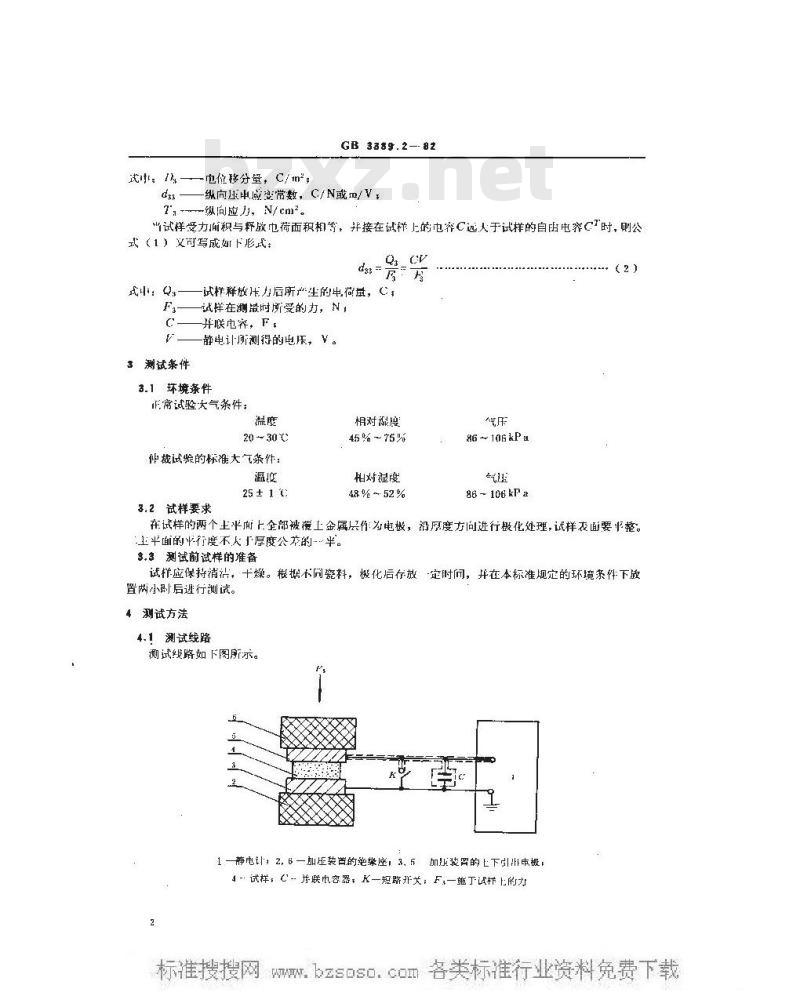

W：1,——电位移分望，C/n2
GB 3389.2—-82
-纵向压申度变常数，C/N或m/V
T,纵向应力，N/em。
叫试样受力面积与释放电荷面积相等，并接在试样上的电容C远大于试样的自由电容C}时，则公式（1）义可写成如下形武：
3测试条件
das“常
试样释放力后所产生的电荷量，C，试样在测最时所受的力，N，
并联电容，F：
静电计所测得的电压，V。
3.1 环境条件
正常试验大气条件；
20 ~ 30 ℃
作裁试验的标准大气条件：
25 ± 1 t
3.2试样要求
相对源度
45%~75%
相对褪度
48% ~ 52%
86 106kPa
86~106kPa
在试样的两个土平前上全部被覆上金属层作为电极，沿厚度方向进行极化处理，试样表面要平整。主平面的行度不大扩厚度公花的……半。3.3测试前试样的准备
试样应保持消洁，十燥。根据不同瓷料，极化后存放定时问，并在本标准规定的环境条件下放置两小时后逊行测试。
4测试方法
4.1测试线路
测试路如下图所示。
1静电计：2，6一加压装置的绝蒙座，3.5加账装胃的上下引电极，4-试样，心并联电容器，K—短路并关；F,—施于试样上的力2
WGB3389.2—82

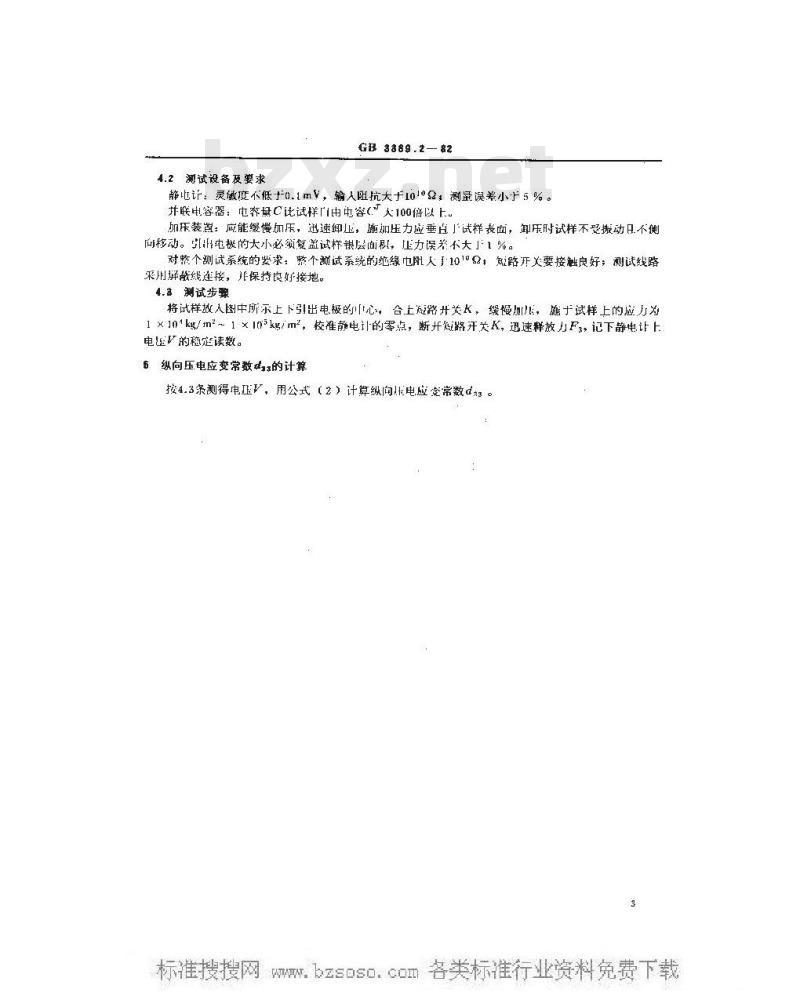

4.2测试设备及要求bZxz.net
静也计：灵缴疫不低十0.1mV，输人阻抗大于1010α测量误差小于5%。并联电容器：电奔盘C比试样门由电容（人100倍以上加乐装置：应能缓慢加压，迅速卸正，施加压力应垂直！试样表面，卸乐时试样不受搬动口不侧向移动。电极的大小必须复盐试样银层尚权，正力误关不大」1%。对整个测试系统的发求：整个测试系统的绝缘电阻人J101\，氢路开美要接触良好，测试线路采川辫鼓线连接，兆保持良好接地。4.3测试步弹
将试样放人图中所示上下引出电极的心，合土短路开关K，缓慢加账，施于试样上的应力为1×101kg/m～1×1nskgm，校准电让的零点，断开短开关，迅速释放力F3，记下静电让上电压V的稳定读数。
纵向压电应变常数的计算
按4.3条测得电压V，用公式（2）计算纵向电应变常数d*。3
WGB 3389.2.-82

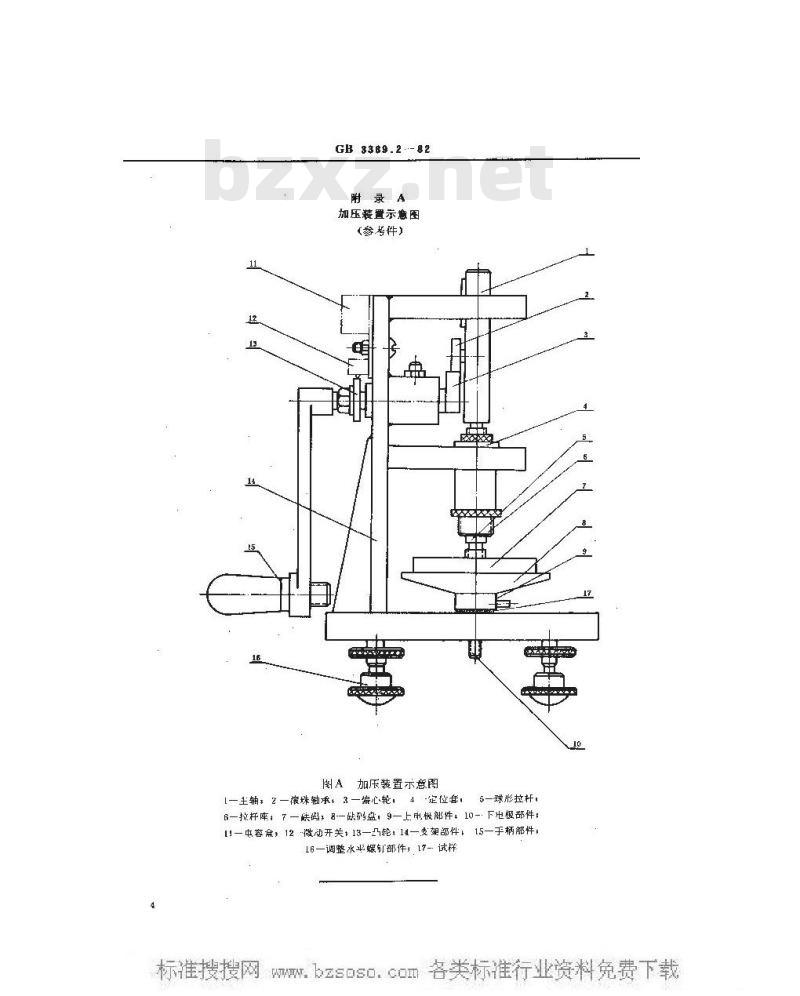

附录 A
加压装置示意图
（参专件）
图A加压装置示意图
1—主轴?2—滚珠轴承，3—编心轮，4定位套，5一球形拉杆：
6一拉杆库：7—跌码，8-—缺码盘，9—上电板部件，10-：下电极部件：11—中容盒，12微动开关+13—凸轮：11—支架部件15—手柄部件：16—调整水半螺钉部件，17-试样E
W附加说明：
GB33B9.2—82
本标准山电了1业部标准化研究所提出。本标准山212所起草。
本标雄土要起草人张才李。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
