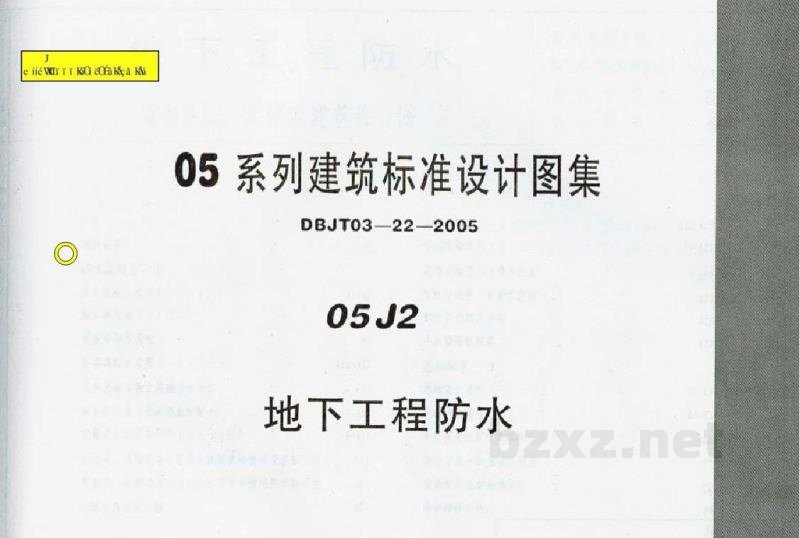

【05J2】 地下工程防水

05系列建筑标准设计图集
DBJT03—22-2005
05J2 地下工程防水

编制单位：天津市建筑设计院

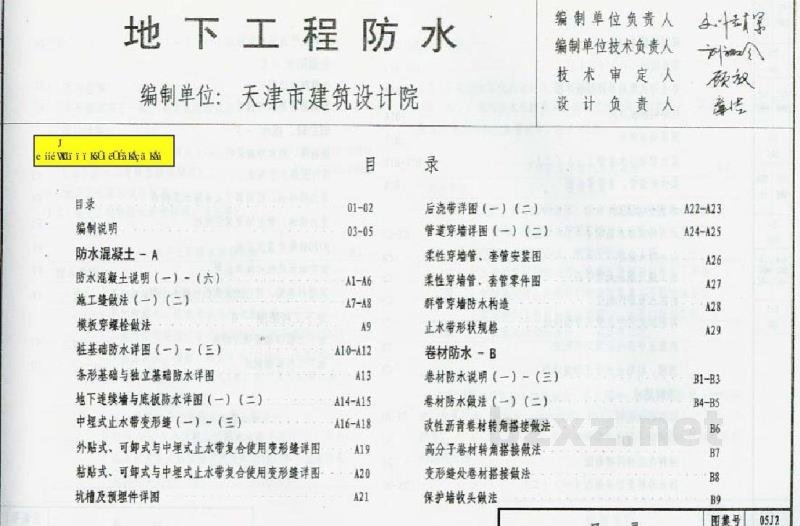

目录

编制说明

一、防水混凝土 A
A1-A6 防水混凝土说明（一）（六）
A7-A8 施工缝做法（一）（二）
A9 模板穿螺栓做法
A10-A12 柱基础防水详图（一）（三）
A13 条形基础与独立基础防水详图
A14-A15 地下连续墙与底板防水详图（一）（二）
A16-A18 中埋式止水带变形缝（一）（三）
A19-A20 外贴式、可卸式与中埋式止水带复合使用变形缝详图
A21 粘贴式、可卸式与中埋式止水带复合使用变形缝详图
A22-A23 坑槽及预埋件详图
A24-A25 止水带详图（一）（二）
A26 管道穿墙详图（一）（二）
A27 柔性穿墙管、套管安装图
A28 柔性穿墙管、套管零件图
A29 群管穿墙防水构造

二、卷材防水 B
B1-B3 卷材防水说明（一）（三）
B4-B5 卷材防水做法（一）（二）
B6 改性沥青卷材转角搭接做法
B7 高分子卷材转角搭接做法
B8 变形缝处卷材搭接做法
B9 保护墙收头做法
B10-B11 窗井做法
B12 集水坑做法（一）（二）
B13 非全埋式双扇平开挡板详图
B14 封堵钢挡板详图
B15 预留通道做法
B16-B17 柔性穿墙防水套管（一）（二）
B18 柔性穿墙管、套管零件图

三、水泥砂浆防水 C
C1-C3 水泥砂浆防水说明（一）（三）及内外防水做法
C4 施工缝及基层处理详图
C5 内防水预埋件做法
C6 预留固定件及管道穿墙做法
C7 内防水中其他设施处理做法
C8 预埋、粘贴式止水带变形缝详图

四、涂料防水 D
D1-D2 涂料防水说明（一）（二）
D3 涂料防水做法
D4 涂料在底角搭接做法
D5-D6 涂料防水变形缝做法（一）（二）
D7 涂料在管道穿墙处做法（一）（二）

五、金属防水 E
E1 金属防水说明
E2 金属防水层防水构造

六、辅助降、排水 F
F1-F2 辅助降、排水措施说明（一）（二）
F3 明沟及暗水管构造
F5 明沟降排水、明沟算子及盲沟排水层构造
F6 室内明沟、保温墙及架空地板
F7 700铸铁井盖及盖座
F8 架空地面底板内排水示例
F9 高侧衬套墙、架空地面底板内排水示例

七、地下工程防潮 G
G1 地下工程防潮说明及措施
G2 地下工程防潮做法

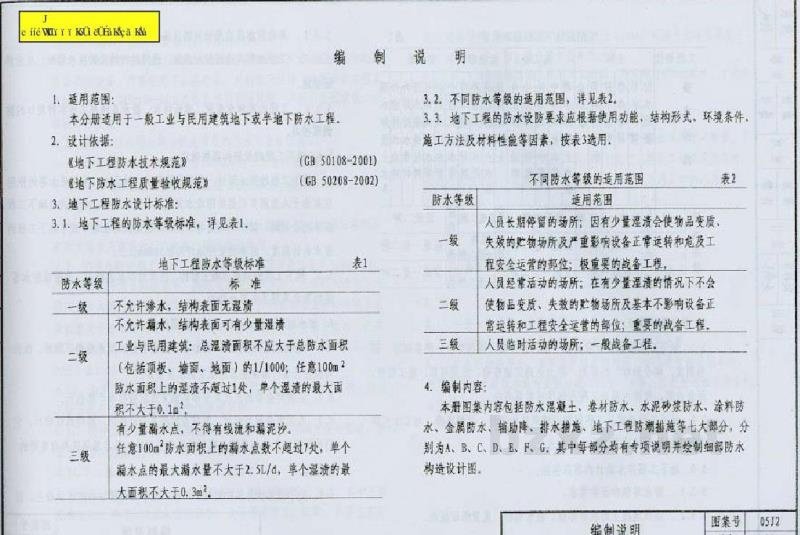

编制说明

1. 适用范围
本分册适用于一般工业与民用建筑地下或半地下防水工程。

2. 设计依据
《地下工程防水技术规范》（GB50108-2001）
《地下防水工程质量验收规范》（GB50208-2002）

3. 地下工程防水设计标准

3.1 地下工程的防水等级标准，详见表1。

表1 地下工程防水等级标准
防水等级 | 标准
---|---
一级 | 不允许渗水，结构表面无湿渍
二级 | 不允许漏水，结构表面可有少量湿渍。工业与民用建筑：总湿渍面积不应大于总防水面积（包括顶板、墙面、地面）的1/1000；任意100m²防水面积上的湿渍不超过1处，单个湿渍的最大面积不大于0.1m²
三级 | 有少量漏水点，不得有线流和漏泥沙。任意100m²防水面积上的漏水点数不超过1处，单个漏水点的最大漏水量不大于2.5L/d，单个湿渍的最大面积不大于0.3m²

3.2 不同防水等级的适用范围，详见表2。

表2 地下工程防水等级的适用范围
防水等级 | 适用范围
---|---
一级 | 人员长期停留的场所；因有少量湿气会使物品变质失效的储物场所及严重影响设备正常运转和危及工程安全运营的部位；极重要的战备工程
二级 | 人员经常活动的场所；在有少量湿气的情况下不会使物品变质、失效的储物场所及基本不影响设备正常运转和工程安全运营的部位；重要的战备工程
三级 | 人员临时活动的场所；一般战备工程

3.3 地下工程的防水设防要求应根据使用功能、结构形式、环境条件、施工方法及材料性能等因素，按表3选用不同防水等级的适用范围。

表3 地下工程防水设防
工程部位 | 防水措施
---|---
主体 | 一级：应选一至二种；二级：应选二种；三级：应选一种
施工缝 | 一级：宜选一至二种；二级：宜选一种；三级：宜选一种
后浇带 | 一级：应选二种；二级：应选二种；三级：应选一种
变形缝 | 一级：应选一至二种；二级：应选一种；三级：宜选一种
（注：具体防水材料如防水混凝土、卷材、涂料、金属、中埋式止水带、外贴式止水带等需根据等级组合选用）

4. 编制内容
本图集内容包括防水混凝土、卷材防水、水泥砂浆防水、涂料防水、金属防水、辅助降排水措施、地下工程防潮措施等七大部分，分别为A、B、C、D、E、F、G。其中每部分均有专项说明并绘制细部防水构造设计图。

5. 设计基本要求

5.1 地下工程防水设计应遵循“防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”的原则，努力达到定级准、方案可靠、施工简便、经济合理，使防水层与工程主体尽可能等寿命。

5.2 地下工程必须从工程规划、建筑结构设计、材料选择、施工工艺等方面系统地做好地下工程的防排水。

5.3 地下工程防水设计内容应包括：
5.3.1 防水等级和设防要求。
5.3.2 防水混凝土的抗渗等级、技术指标、质量保证措施。
5.3.3 其他防水层选用的材料及其技术指标、质量保证措施。
5.3.4 工程细部构造的防水措施，选用的材料及其技术指标，质量保证措施。
5.3.5 工程的防排水系统，地面挡水、排水系统及工程各种洞口的防倒灌措施。

5.4 地下工程的设防标高的确定：地下工程的防水设计，应考虑地表水、地下水、毛细管水等的作用以及由于人为因素引起的附近水文地质改变的影响。单建式的地下工程应采用全封闭或部分封闭防排水设计；附建式的全地下或半地下工程的防水设计高度，应高出室外地坪高程500mm以上。

5.5 地下工程的钢筋混凝土结构，应采用防水混凝土，并根据防水等级的要求采用其他防水措施。

6. 防水材料、防水施工、质检监理要求

6.1 混凝土的各种配料、外加剂和防水卷材、防水涂料、辅料、配件均应符合现行国家规范所规定的质量要求。

6.2 各种拌合物的配比成分和调制方法应按标准严格执行。

6.3 当采用卷材与卷材、卷材与涂料复合设防时，除特殊注明外，它们的材质应具有相容性，密封材料亦应相容，且与基层应具有良好的粘结性。

6.4 处于侵蚀性介质中的地下工程，应采用抗侵蚀的防水混凝土。
