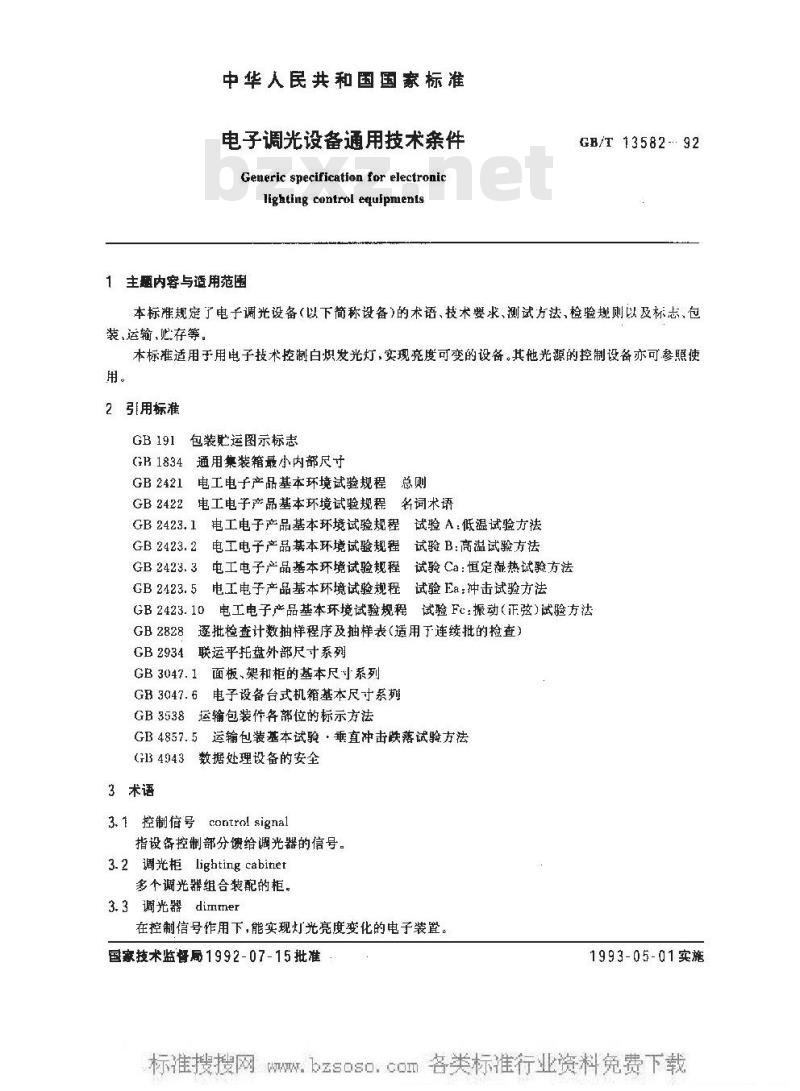

中华人民共和国国家标准
电子调光设备通用技术条件
Generic specificatfon for electroniclighting control equlpmenis
1主题内容与适用范围
GB/T 13582-..92
本标准规定了电子调光设备（以下简称设备)的术语、技术要求、测试方法，检验规则以及标志、包装，运输，贮存等。
本标准适用于用电子技术控制白炽发光灯，实现亮度可变的设备。其他光源的控制设备亦可参照使用。
2引用标准
包装贮运图示标志
GB1834通用集装箱最小内部尺寸GB 2421电工电子产品基本环境试验规程总则电工电子产品基本环境试验规程名词术语GB2422
GB 2423. 1
GB 2423. 2
GB 2423. 3
电工电子产品基本环境试验规程试验A：低温试验方法电工电子产品基本环境试验规程试验B：高温试验方法电工电子产品基本环境试验规程试验Ca：恒定凝热试验方法电工电子产品基本环境试验规程试验Ea：冲击试验方法GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2828逐批检查计数抽样程序及抽样表（适用于连续批的捡查）1联运平托盘外部尺寸系列
GB2934
GB3047.1面板、架和柜的基本尺寸系列GB 3047.6电子设备台式机箱基本尺寸系列GB3538运输包装件各部位的标示方法GB4857.5运输包装基本试验·垂直冲击跌落试验方法(H134943数据处理设备的安全
3术语
3.1控制信号control signal
指设备控制部分馈给调光器的信号。3.2调光柜lighting cabinet
多个调光器组合装配的柜。
3.3调光器 dimmer
在控制信号作用下，能实现灯光亮度变化的电子装置。国家技术监督局1992-07-15批准1993-05-01实施

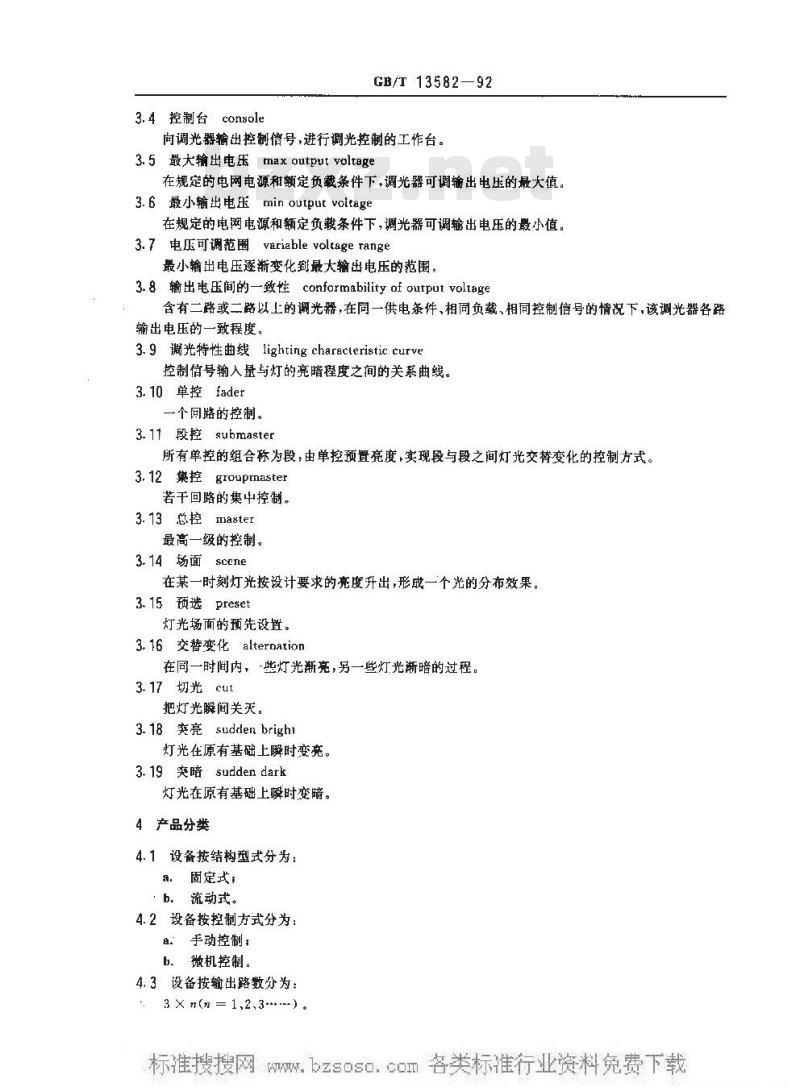

W.bzsoso.coI3.4 控制台console
GB/T13582—92
向调光器输出控制信号，进行调光控制的工作台。3.5最大输出电压max output voltage在规定的电网电源和额定负载条件下，调光器可调输出电压的最大值。3.6最小输出电压min output voltage在规定的电网电源和额定负载条件下，调光器可调输出电压的最小值。3.7电压可调范围variablevolsageTange最小输出电压逐渐变化到最大输出电压的范围。3.8输出电压间的一致性conformability of output voltage含有二路或二路以上的调光器，在同一供电条件、相同负载、相同控制信号的情况下，该调光器各路输出电压的一致程度。
3.9 谢光特性曲线lighting characteristic curve控制信号输入量与灯的亮暗程度之间的关系曲线。3.10单控fader
一个回路的控制。
3.11段控submaster
所有单控的组合称为段，由单控预置亮度，实现段与段之间灯光交替变化的控制方式。3.12控groupmaster
若干回路的集中控制。
3.13总控master
最高一级的控制。
3.14场面scene
在某一时刻灯光按设计要求的亮度升出,形成一个光的分布效果。3.15预选preset
灯光场面的预先设置。
3.16交替变化alternation
在同一时间内，-些灯光断亮，另一些灯光渐暗的过程。3.17切光cut
把灯光瞬间关灭。
3.18 奕亮sudden bright
灯光在原有基础上瞬时变亮。
3. 19突暗sudden dark
灯光在原有基础上弊时变暗。
4产品分类
4.1设备按结构型式分为：
。固定式；
·b，流动式。
4.2设备按控制方式分为：
：手动控制；
b.微机控制。
4.3设备按输出路数分为：
3 X n(n = 1,2,3-**--) .

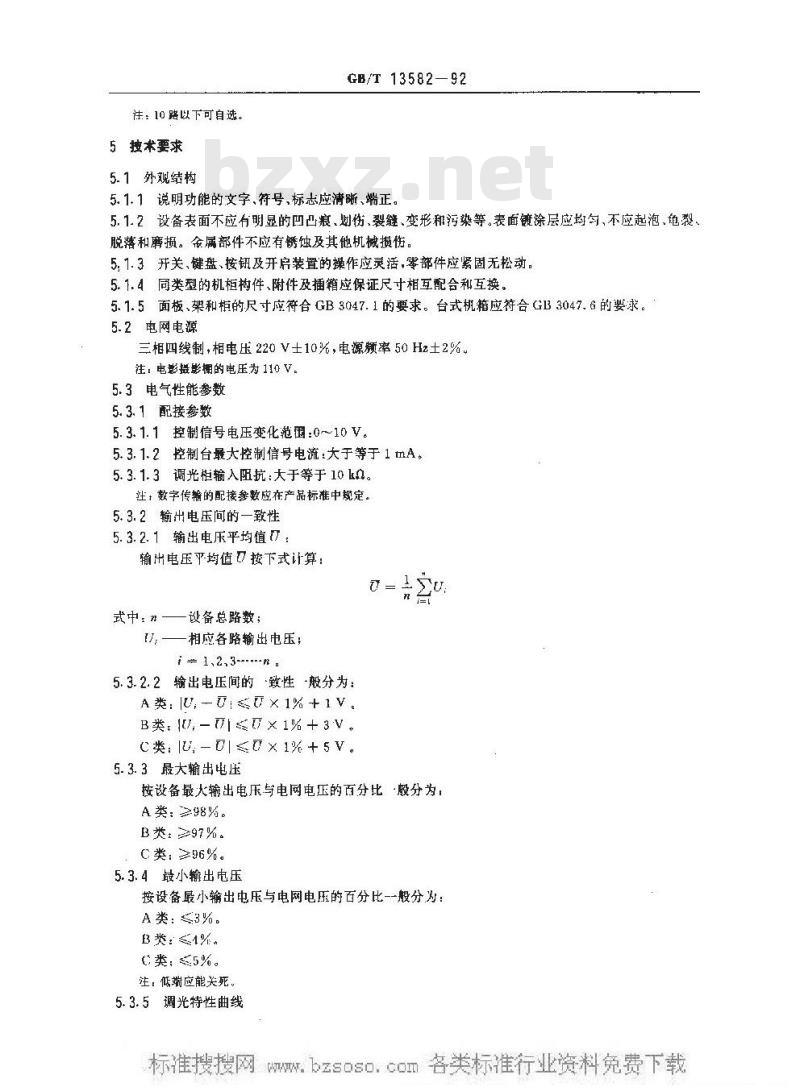

W.bzsoso.coD注：10 路以下可自选。
5按术要求
5.1外观结构
GB/T 13582—92
5.1.1说明功能的文字、符号、标志应清晰、端正。5.1.2设备表面不应有明显的凹凸痕、划伤、裂缝、变形和污染等。表面镀涂层应均匀、不应起泡、龟裂，脱落和磨损。金属部件不应有锈蚀及其他机械损伤。5.1.3开关、键盘、按钮及开启装置的操作应灵活，零部件应紧固无松动。5.1.4同类型的机柜构件、附件及插箱应保证尺寸相互配合和互换。5.1.5面板、架和柜的尺寸应符合GB3047.1的要求。台式机箱应符合GB3047.6的要求。5.2电网电源
三柜四线制，相电压220V士10%，电源额率50Hz土2%注：电影摄影棚的电压为 110 V。5.3电气性能参数
5.3.1配接参数
5. 3. 1. 1 控制信号电压变化范围:0~10 V。5.3.1.2控制台最大控制信号电流：大于等于1mA。5. 3.1.3调光柜输入阻抗:大于等于 10 ka。注，数字传輪的配接参数应在产品标准中规定。5.3.2输出电压间的一致性
5.3.2.1输出电压平均值（：
输出电压平均值7按下式计算：
式中：-
设备总路数；
},—相应各略输出电压;
i - 1,2,3-----n .
5.3.2.2输出电压间的致性般分为A类:IU,-U≤U×1%+1V
B类:U, -U≤U× 1%+ 3V。
C类: |U; -D]≤U × 1% + 5 V。5.3.3最大输出电压
按设备最大输出电压与电网电压的百分比般分为，A类: ≥98%。
B类：297%。
C类：256%。
5.3.4最小输出电压
按设备最小翰出电压与电网电压的百分比--般分为A类: ≤3%。
B类：≤1%
C类;s.5%。
注：低端应能关死。

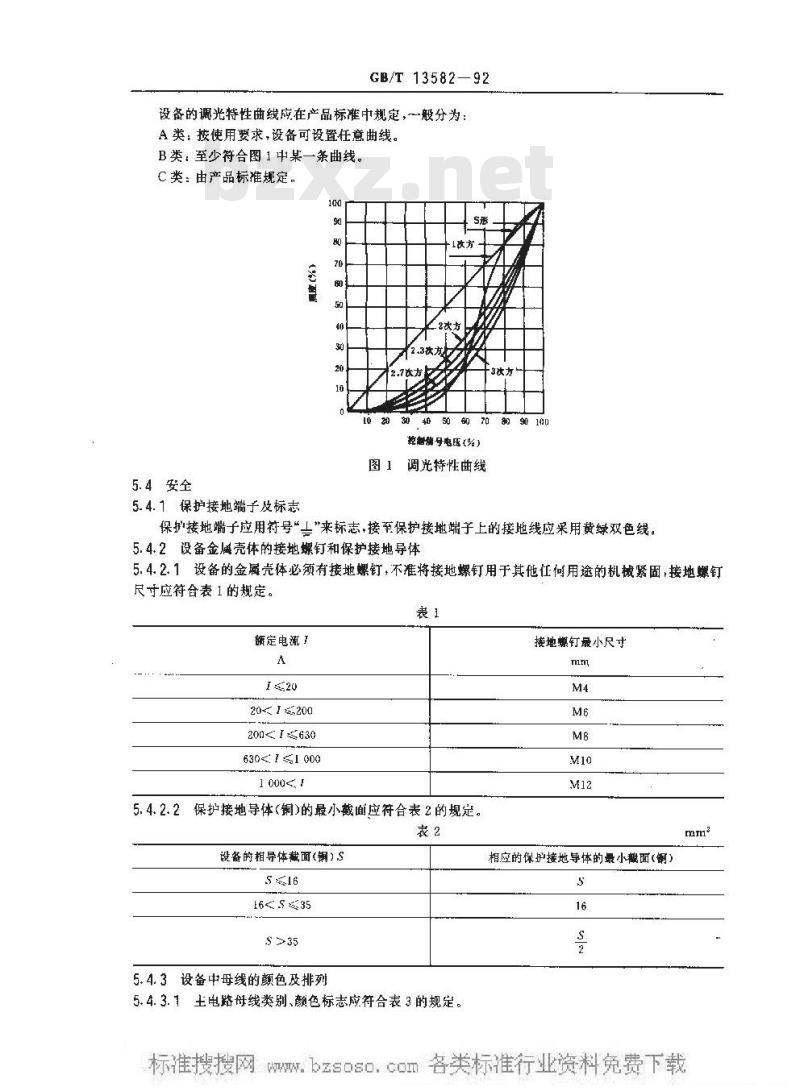

5.3.5调光特性曲线
W.bzsoso.coDGB/T13582—92
设备的调光特性曲线应在产品标准中规定，一般分为：A类：按使用要求，设备可设置任意曲线。B类：至少符合图1中某一条曲线C类：由产品标规定。
5.4安全
5.4.1保护接地端子及标志
1改方
2次卡
2.7次方
3次方
40506070
控橱编号电压（%）
调光特性曲线
保护接地端子应用符号“工“来标志，接至保护接地端子上的接地线应采用黄绿双色线。5.4.2设备金属壳体的接地螺钉和保护接地导体5.4.2.1设备的金属壳体必须有接地螺钉，不准将接地螺钉用于其他任何用途的机械紧固，接地螺钉尺寸应符合表1的规定。
额定电流1
20≤200
200630
630< 1 ≤1 000
5.4.2.2保护接地导体（铜)的最小截面应符合表2的规定。表2
设备的相导体截面(铜) S
5.4.3设备中母线的颜色及排列

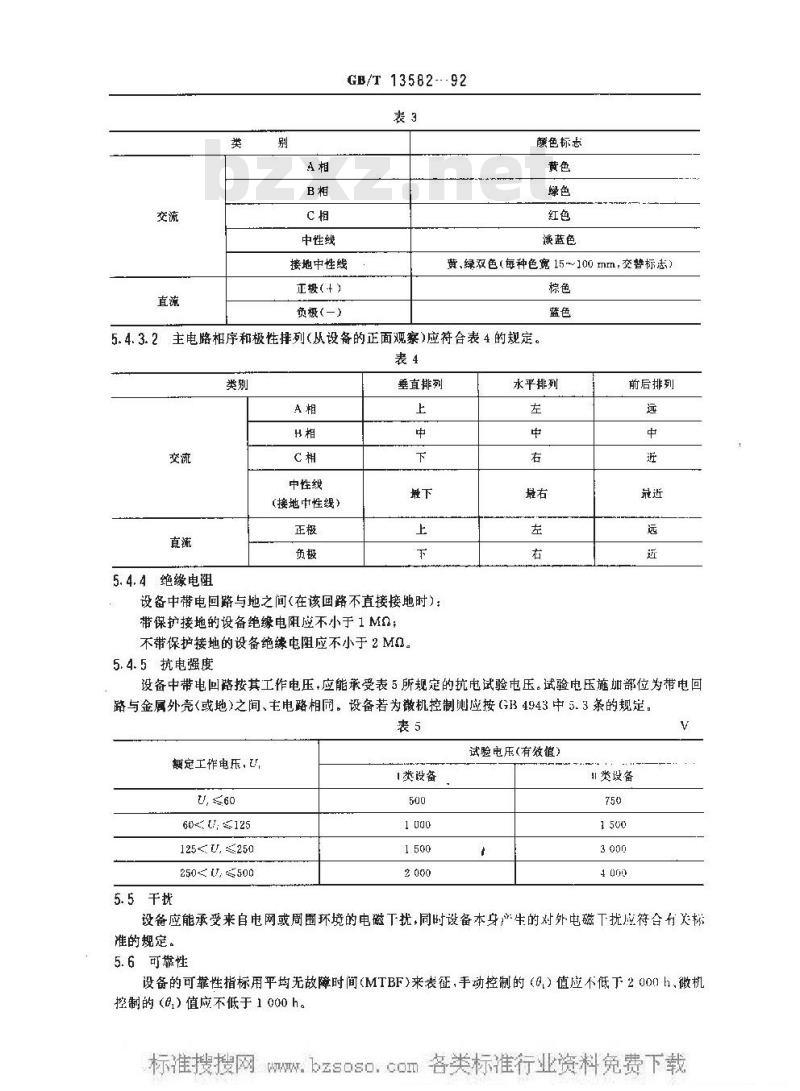

5.4.3.1电路母线类别、颜色标志应符合表3的规定。接地螺钉最小尺寸
相应的保护接地导体的最小面(铜)s
W.交流
中性线
GB/T13582--92
接地中性线
正极（+）
负极（-)
颜色标志
淡蓝色
黄、绿双色(每种色宽 15~100 mm,交替标志）棕色
5.4.3.2主电路相序和极性排列(从设备的正面观)应符合表4的规定。表4
5.4.4绝缘电
中性线
（接地中性线）
垂直排列
设备中带电回路与地之间(在该国路不直接接地时）：带保护接地的设备绝缘电阻应不小于1M2；不带保护接地的设备绝练电阻应不小于2Ma。5.4.5抗电强度
水平排列
前后排列
设备中带电回路按其工作电压，应能承受表5所规定的抗电试验电压。试验电压施加部位为带电回路与金属外壳或地）之间、主电路相同。设备若为微机控制则应按GB4943中5.3条的规定，表5
额定工作电压，
1类设备
60:125
250U,≤500
5.5千扰
试验电压(有效值）
\类设备
设备应能承受来自电网或周围环境的电磁下扰，同时设备本身产生的对外电磁下扰应符合有关标准的规定。
5.6可靠性
设备的可靠性指标用平均无故障时间(MTBF)来表征，手动控制的（9,）值应不低下2001h微机控制的（8）值应不低于1000 h。W.bzsoso.coI5.7环境适应性
5.7.1气候环境适应性
GB/T13582—92
气候环境适应性要求分为三级<见表6)。试验后，设备应满足5.1.5.3和5.4条的要求。表6
相对湿度
太气压
5.7.2机械环境适应性
10~35c
40%~80%
(40℃)
40-55℃
40%～90%
93%（40℃）
86~106 kPa
振动、冲击适应性要求（见表7）。试验后，设备应满足5.1、5.3条的要求。表7
固定式
率循环范围
驱动振幅(峰值）
报动试验
（非包装状态）
神击试验
（非包装状态）
扫频速率
共振点上保持时间
工作状态
报动方向
峰值加速度
脉冲持续时间
冲击次数
工作状态
冲击波形
5.7.3跌落适应性要求
0.035mm(0.5g)
150 /g
11±1 ms
10~150~10 Hz
s.loct/min
非工作状态
X,Y、2三个轴向
—10~55℃
20%~90%
(40℃)
流动式
0. 15 mm(2 g)
300 m/g2
18±1ma
6个面：每面3饮（共18饮）
非工作状态
半正弦
跌落试验不考虑产品组别，只按产品完成包装后的毛重确定跌落试验的高度。试验后，设备应满足5. 1,5. 3 条的要求。
5.7.3.1质量不超过100kg的包装件采用垂直冲击跌落试验，跌落高度（见表8)。包装件质量
50~100
CB/T 13582--92
跃落高度
5.7.3.2质量超过100kg的包装件采用棱跌落和角跌落试验，跌落高度（见表9)。表9
包装件质鼠
100~125
125-250
250~500
6测试方法
跌落高度
本标准中除气候环境试验，可靠性试验和抗电强度试验以外，其他测试均在下述正常大气条件下进行：
温度：15～35℃；
相对湿度：45%~75%；
大气压：86~106kFa。
6.1外观结构检查免费标准bzxz.net
用目测法进行外观和结构检查应符合5.1条的要求。6.2电网电源
将设备的电源线连接到电压可调的电源上，按220V士10%对设备进行试验，试验时问不应小于15 min,试验过程中设备应能正常作。6.3电气性能参数测量
6.3.1配接参数
6.3.1.1在设备控制台各路输出端接入可调负载并用电流表或电压表测基负载端的电流与电压应满足5.3.1.1、5.3.1.2茶的要求，测量方框图如图2所示。W
