【12J7-3】 内装修-吊顶图集（DBJ03-22-2014）

河南省工程建设标准设计 DBJT19-07-2012 12系列建筑标准设计图集 12YJ7-3

主编：大同市建筑设计研究院
出版社：中国建筑工业出版社
图集名称：内装修-吊顶

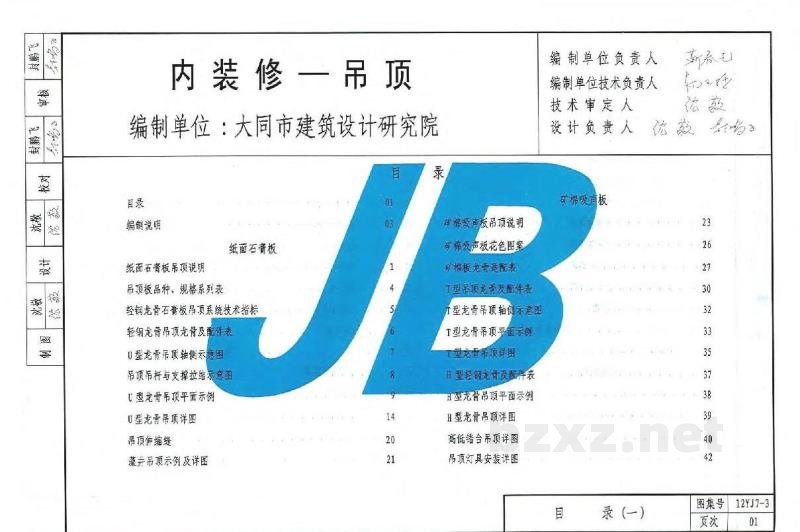

目录
01 编制说明
03 纸面石膏板吊顶说明
08 纸面石膏板品种、规格系列表
14 轻钢龙骨石膏板吊顶系统技术指标
20 轻钢龙骨吊顶龙骨及配件表
21 U型龙骨吊顶轴侧示意图
26 吊顶吊杆与支撑拉结示意图
27 L型龙骨吊顶平面示例
30 U型龙骨吊顶详图
32 吊顶伸缩缝
33 藏光吊顶示刻及详图
35 矿棉吸声板吊顶说明
37 矿棉吸声板花色图案
38 矿棉板龙骨适配表
39 丁型吊顶龙骨及配件表
40 T型龙骨吊顶轴侧示意图
42 T型龙骨吊顶平面示例
44 T型龙骨吊顶详图
45 H型轻钢龙骨及配件表
46 H型龙骨吊顶平面示例
47 H型龙骨吊顶详图
48 高低错落吊顶详图
49 吊顶灯具安装详图
50 编制单位负责人、技术负责人、技术审定人、设计负责人
51 矿棉吸声板目录
52 嵌顶灯具安装详图
53 带灯槽吊顶安装详图
54 T型龙骨吊顶灯具安装
55 T型龙骨吊顶光带安装
56 U型龙骨吊顶光带安装
57 U型龙骨吊顶风口安装详图
58 T型龙骨吊顶风口安装详图
59 U型龙骨检修孔上人孔详图
60 T型龙骨检修孔上人孔详图
61 嵌顶窗盒安装详图
63 金属板吊顶说明
64 铝合金吊顶龙骨及配件表
68 铝合金方板吊顶板材表
69 金属板吊顶明架式金属方板吊顶平面及节点
70 暗架式金属方板吊顶平面及节点
71 铝合金条板吊顶龙骨及配件表
72 铝合金条板吊顶组合形式表
73 铝合金条板吊顶示例
74 方形格珊吊顶
75 金属花格批吊顶
76 金属筒形吊顶
77 铝方格栅吊顶
78 铝合金方格吊顶平面及节点
79 铝合金方格组合
80 三角形及六边形格栅吊顶
82 PVC吊顶
84 角钢马道详图
85 轻钢吊顶马道详图
86 吊杆安装详图
87 挡烟垂壁安装详图
88 通用详图

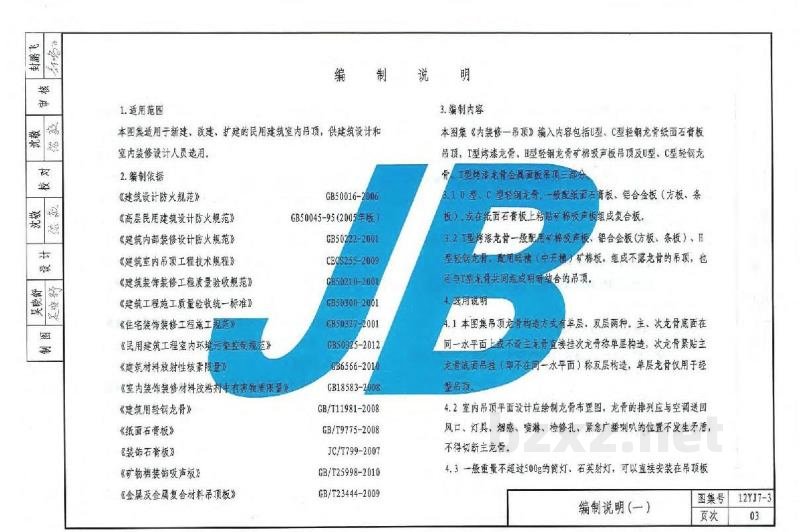

一、编制说明

1. 适用范围
本图集适用于新建、改建、扩建的民用建筑室内吊顶，供建筑设计和室内装修设计人员选用。

2. 编制依据
《建筑设计防火规范》GB50016-2006
《高层民用建筑设计防火规范》GB50045-95（2005年版）
《建筑内部装修设计防火规范》GB50222-2001
《建筑室内吊顶工程技术规程》CECS255-2009
《建筑装饰装修工程质量验收规范》GB50210-2001
《建筑工程施工质量验收统一标准》GB50300-2001
《住宅装饰装修工程施工规范》GB50327-2001
《民用建筑工程室内环境污染控制规范》GB50325-2012
《建筑材料放射性核素限量》GB6566-2010
《室内装饰装修材料胶粘剂中有害物质限量》GB18583-2008
《建筑用轻钢龙骨》GB/T11981-2008
《纸面石膏板》GB/T9775-2008
《装饰石膏板》JC/T799-2007
《矿物棉装饰吸声》GB/T25998-2010
《金属及金属复合材料吊顶板》GB/T23444-2009

3. 编制内容
本图集《内装修-吊顶》编入内容包括：
3.1 U型、C型轻钢龙骨纸面石膏板吊顶，一般配纸面石膏板、铝合金板（方板、条板），或在纸面石膏板上粘贴矿棉吸声板组成复合板。
3.2 T型烤漆龙骨，配用矿棉吸声板、铝合金板（方板、条板）、H型轻钢龙骨，配用暗槽（中开槽）矿棉板，组成不露龙骨的吊顶，也可与T型龙骨共同组成明暗结合的吊顶。

4. 选用说明
4.1 本图集吊顶龙骨构造方式有单层、双层两种。主、次龙骨底面在同一水平面上或不设主龙骨直接挂次龙骨称单层构造；次龙骨紧贴主龙骨底面悬挂（即不在同一水平面）称双层构造。单层龙骨仅用于轻型吊顶。
4.2 室内吊顶平面设计应绘制龙骨布置图，龙骨的排列应与空调送回风口、灯具、烟感、喷淋、检修孔、紧急广播喇叭的位置不发生冲突，不得切断主龙骨。
4.3 一般重量不超过500g的管灯、石英射灯，可以直接安装在吊顶龙骨上；吸顶灯和吊灯可固定在原有或附加龙骨上；超过5kg的灯具、吊扇、空调室外机等其他设备，应直接吊挂在结构顶板或梁上，不能用吊顶龙骨。吊杆应与吊顶龙骨分开。吊顶上的灯具，包括直接安装在龙骨上的、嵌入式的、灯槽内的和光带内的，一律使用高效节能的冷光源。

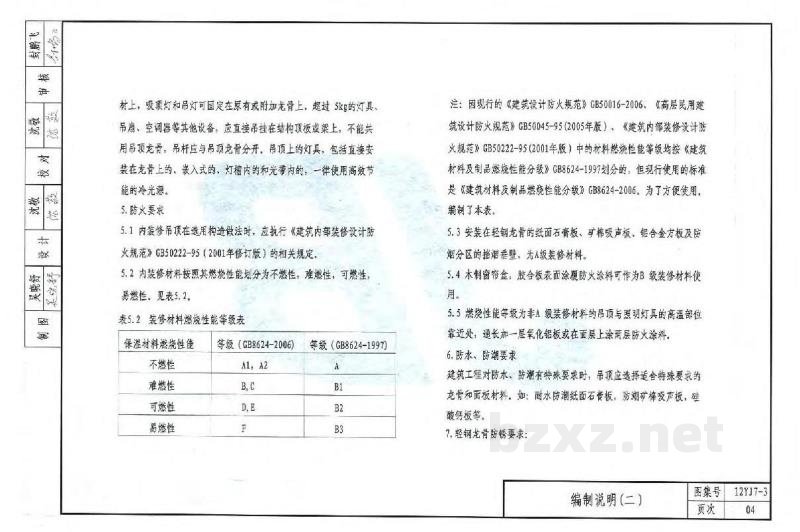

5. 防火要求
5.1 内装修吊顶在选用构造做法时，应执行《建筑内部装修设计防火规范》GB50222-95（2001年修订版）的相关规定。
5.2 内装修材料按照其燃烧性能划分为不燃性、难燃性、可燃性、易燃性。见表5.2。

表5.2 装修材料燃烧性能等级表
| 等级 (GB8624-2006) | A1, A2 | B1, B2 | C, D | E, F |
| :--- | :--- | :--- | :--- | :--- |
| 对应旧标准等级 (GB8624-1997) | A | B1 | B2 | B3 |
注：因现行的《建筑设计防火规范》GB50016-2006、《高层民用建筑设计防火规范》GB50045-95(2005年版)、《建筑内部装修设计防火规范》GB50222-95（2001年版）中的材料燃烧性能等级均按《建筑材料及制品燃烧性能分级》GB8624-1997划分的，但现行使用的标准是《建筑材料及制品燃烧性能分级》GB8624-2006。为了方便使用，编制了本表。

5.3 安装在轻钢龙骨的纸面石膏板、矿棉吸声板、铝合金方板及防烟分区的挡烟垂壁，为A级装修材料。
5.4 木制窗帘盒，胶合板表面涂覆防火涂料可作为B1级装修材料使用。
5.5 燃烧性能等级为非A级装修材料的吊顶与照明灯具的高温部位靠近处，通常加一层氧化铝板或在面层上涂两层防火涂料。

6. 防水、防潮要求
建筑工程对防水、防潮有特殊要求时，吊顶应选择适合特殊要求的龙骨和面板材料，如：耐水防潮纸面石膏板，防潮矿棉吸声板，硅酸钙板等。

7. 轻钢龙骨防锈要求
7.1 龙骨采用镀锌防锈时，双面镀锌量和双面镀层厚度应符合表7.1规定：
表7.1 项目技术要求
| 项目 | 技术要求 |
| :--- | :--- |
| 双面镀锌量/(g/m²) | >100 |
| 双面镀锌层厚度/um | >14 |
注：表面镀锌防锈的最终裁定以双面镀锌量为准。

7.2 龙骨表面采用彩色涂层（烤漆涂层）防锈时，彩色涂层钢板带性能应符合表7.2规定：
表7.2 项目技术要求
| 项目 | 技术要求 |
| :--- | :--- |
| 涂镀层厚度/um | >35 |
| 涂层铅笔硬度 | >HB（HB铅笔硬度） |

8. 有害物质限量要求
8.1 民用建筑工程室内用水性胶粘剂，应测定VOC和游离甲醛含量，其限量应符合表8.1规定：
表8.1 水性胶粘剂限量
| 测定项目 | 聚乙酸乙烯酯胶粘剂 | 橡胶类胶粘剂 | 聚氨酯类胶粘剂 | 其他胶粘剂 |
| :--- | :--- | :--- | :--- | :--- |
| 挥发性有机化合物(VOC, g/L) | ≤110 | ≤250 | ≤100 | ≤350 |
| 游离甲醛(g/kg) | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |

8.2 民用建筑工程室内用溶剂型胶粘剂，应测定VOC、苯、甲苯及二甲苯的含量，其限量应符合表8.2规定：
表8.2 溶剂型胶粘剂限量
| 项目 | 氯丁橡胶胶粘剂 | SBS胶粘剂 | 聚氨酯类胶粘剂 | 其他胶粘剂 |
| :--- | :--- | :--- | :--- | :--- |
| 总挥发性有机物(g/kg) | ≤150 | ≤4650 | ≤4150 | ≤4700 |
| 苯(g/kg) | ≤5.0 | - | - | - |
| 甲苯(g/kg) | - | - | - | - |
| 二甲苯(g/kg) | - | - | - | - |
*(注：原文此处表格数据排列较乱，根据常规标准推测，此处仅整理可见数值，具体对应关系需参照原标准)*

9. 放射性核素限量要求
吊顶材料放射性比活度应符合表9.1规定：
表9.1 放射性比活度限量
| 项目 | A类 | B类 |
| :--- | :--- | :--- |
| 内照射指数 IrA | ≤1.0 | ≤1.3 |
| 外照射指数 Ir | ≤1.3 | ≤1.9 |
9.1 A类适用于I类民用建筑，B类适用于II类民用建筑及工业建筑。
9.2 I类民用建筑包括住宅、公寓、幼托、学校、办公楼、医院和宾馆等；II类民用建筑包括商场、文化娱乐场所、图书馆、展览馆、体育馆等。

二、通用详图
（详见后续页码图纸，包括角钢马道、轻钢马道、吊杆安装、挡烟垂壁安装等）
