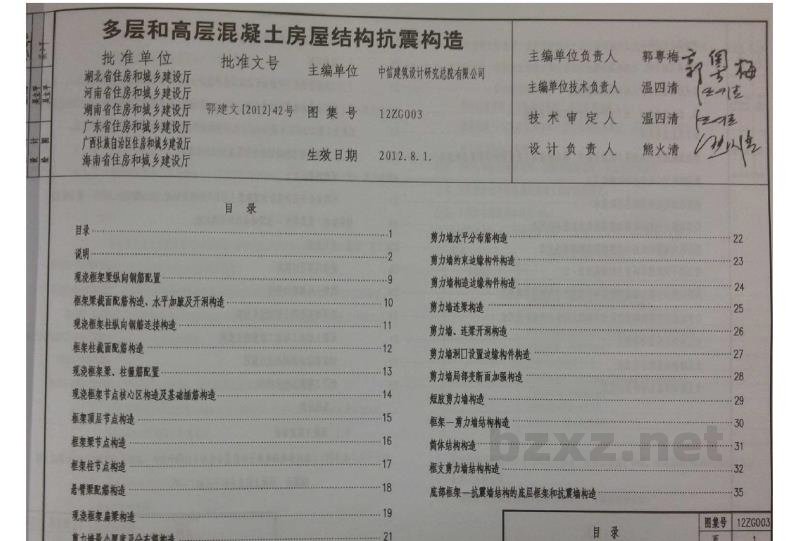

【12ZG003】 多层和高层混凝土房屋结构抗震构造（中南标图集）

多层和高层混凝土房屋结构抗震构造

批准单位：湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广西壮族自治区住房和城乡建设厅、海南省住房和城乡建设厅
批准文号：鄂建文[2012]42号
主编单位：中信建筑设计研究总院有限公司
图集号：12ZG003
生效日期：2012.8.1

目录
1 说明
2 现浇框架梁纵向钢筋配置
3 框架截面配筋构造
4 水平加腋及开洞构造
5 现浇框架柱纵向钢筋连接构造
6 框架柱截面配筋构造
7 现浇框架梁、柱箍筋配置
8 现浇框架节点核心区构造及基础插筋构造
9 框架顶层节点构造
10 框架梁节点构造
11 框架柱节点构造
12 悬挑梁配筋构造
13 现浇框架扁梁构造
14 剪力墙最小厚度及分布筋构造
15 剪力墙水平分布筋构造
16 剪力墙约束边缘构件构造
17 剪力墙构造边缘构件构造
18 剪力墙连梁构造
19 剪力墙、连梁开洞构造
20 剪力墙洞口设置边缘构件构造
21 剪力墙局部变断面加强构造
22 短肢剪力墙构造
23 框架一剪力墙结构构造
24 筒体结构构造
25 框支剪力墙结构构造
26 底部框架一抗震墙结构的底层框架和抗震墙构造
27 现浇楼板构造
28 筒体填充墙与梁、柱的连接构造
29 填充墙构造
30 柱、女儿墙构造
31 柱配筋构造
32 梁、板后浇带构造
33 地下室外墙水平施工缝防水构造
34 地下室后浇带构造
35 框架梁纵向受拉钢筋最小配筋百分率，框架梁沿梁全长箍筋的面积最小配筋率
36 框架梁沿梁全长箍筋的配箍选用表
37 框架柱加密区箍筋的体积配箍率
38 矩形柱纵向钢筋的配筋和箍筋的体积配箍率选用表
39 圆柱纵向钢筋的配筋和箍筋的体积配箍率选用表
40 剪力墙不同配筋率时墙身配筋选用表
41 构造边缘构件纵向钢筋的配筋率和箍筋的体积配箍率选用表
42 约束边缘构件纵向钢筋的配筋率和箍筋的体积配箍率选用表
43 女儿墙构造柱底部弯矩值
44 女儿墙构造柱配筋选用表
45 女儿墙砌体填充墙砂浆选用表

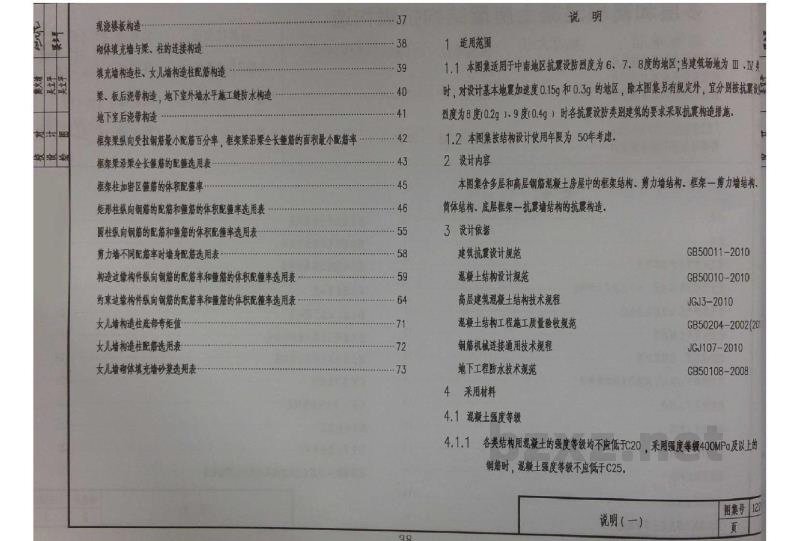

说明

1 适用范围
1.1 本图集适用于中南地区抗震设防烈度为6、7、8度的地区；当建筑场地为Ⅱ、Ⅳ类时，对设计基本地震加速度0.15g和0.3g的地区，除本图集另有规定外，宜分别按抗震设防烈度为8度(0.2g)、9度(0.4g)时各抗震设防类别建筑的要求采取抗震构造措施。
1.2 本图集按结构设计使用年限为50年考虑。

2 设计内容
本图集含多层和高层钢筋混凝土房屋中的框架结构、剪力墙结构、框架一剪力墙结构、筒体结构、底层框架一抗震墙结构的抗震构造。

3 设计依据
GB50011-2010 建筑抗震设计规范
GB50010-2010 混凝土结构设计规范
JGJ3-2010 高层建筑混凝土结构技术规程
GB50204-2002 混凝土结构工程施工质量验收规范
JGJ107-2010 钢筋机械连接通用技术规程
GB50108-2008 地下工程防水技术规范

4 采用材料
4.1 混凝土强度等级

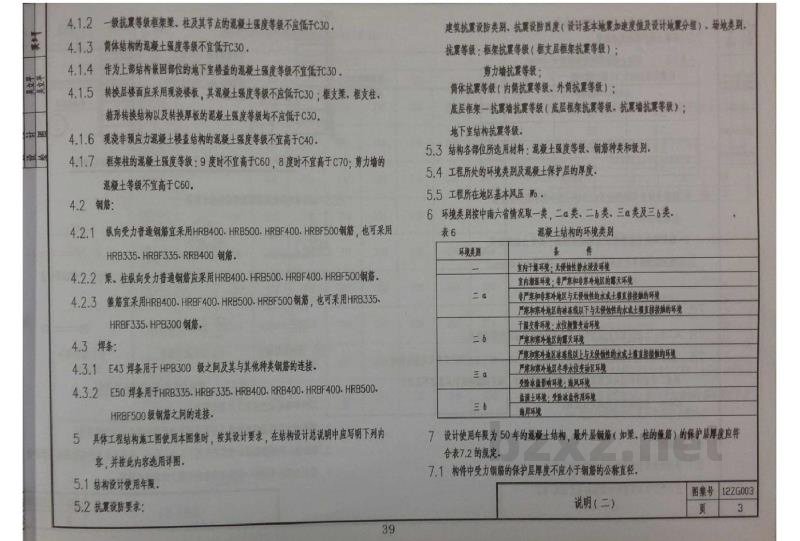

4.1.1 各类结构用混凝土的强度等级均不应低于C20，采用强度等级400MPa及以上的钢筋时，混凝土强度等级不应低于C25。
4.1.2 一级抗震等级框架梁、柱及其节点的混凝土强度等级不应低于C30。
4.1.3 筒体结构的混凝土强度等级不宜低于C30。
4.1.4 作为上部结构嵌固部位的地下室楼盖的混凝土强度等级不宜低于C30。
4.1.5 转换层楼面应采用现浇楼板，其混凝土强度等级不应低于C30；框支梁、框支柱箱形转换结构以及转换厚板的混凝土强度等级均不应低于C30。
4.1.6 现浇非预应力混凝土楼盖结构的混凝土强度等级不宜高于C40。
4.1.7 框架柱的混凝土强度等级：9度时不宜高于C60，8度时不宜高于C70；剪力墙的混凝土等级不宜高于C60。

4.2 钢筋
4.2.1 纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、RRB400钢筋。
4.2.2 梁、柱纵向受力普通钢筋应采用HRB400、HRB500、HRBF400、HRBF500钢筋。
4.2.3 箍筋宜采用HRB400、HRBF400、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300钢筋。

4.3 焊条
4.3.1 E43焊条用于HPB300级之间及其与其他种类钢筋的连接。
4.3.2 E50焊条用于HRB335、HRBF335、HRB400、RRB400、HRBF400、HRB500、HRBF500级钢筋之间的连接。

5 具体工程结构施工图使用本图集时，按其设计要求，在结构设计总说明中应写明下列内容，并按此内容选用详图：
5.1 结构设计使用年限。
5.2 抗震设防要求：
建筑抗震设防类别、抗震设防烈度（设计基本地震加速度值及设计地震分组）、场地类别；
抗震等级：
框架抗震等级（框支层框架抗震等级）；
剪力墙抗震等级；
筒体抗震等级（内筒抗震等级、外筒抗震等级）；
底层框架一抗震墙抗震等级（底层框架抗震等级，抗震墙抗震等级）；
地下室结构抗震等级。
5.3 结构各部位所选用材料：混凝土强度等级、钢筋种类和级别。
5.4 工程所处的环境类别及混凝土保护层的厚度。
5.5 工程所在地区基本风压w0。

6 环境类别
按中南六省情况取一类、二a类、二类、三a类及三b类。
表6 混凝土结构的环境类别
环境类别：一类、二a、二类、三a、三b
条件说明：
室内干燥环境；
无腐蚀性液体的潮湿环境；
室内潮湿环境；
非严寒和非寒冷地区的露天环境；
非严寒和非寒冷地区与无侵蚀性的水或土境直接接触的环境；
严寒和寒冷地区的冰冻线以下与无侵蚀性的水或土境直接接触的环境；
干湿交替环境；
水位频繁变动环境；
严寒和寒冷地区的露天环境；
严寒和寒冷地区冰冻线以上与无侵蚀性的水或土境直接接触的环境；
严寒和寒冷地区各季水位变动区环境；
受酸冰盐影响环境；
毒风环境；
盐渍土环境；
受除冰盐作用环境；
海洋环境。

7 设计使用年限为50年的混凝土结构，最外层钢筋（如梁、柱的箍筋）的保护层厚度应符合表7.2的规定。
7.1 构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。

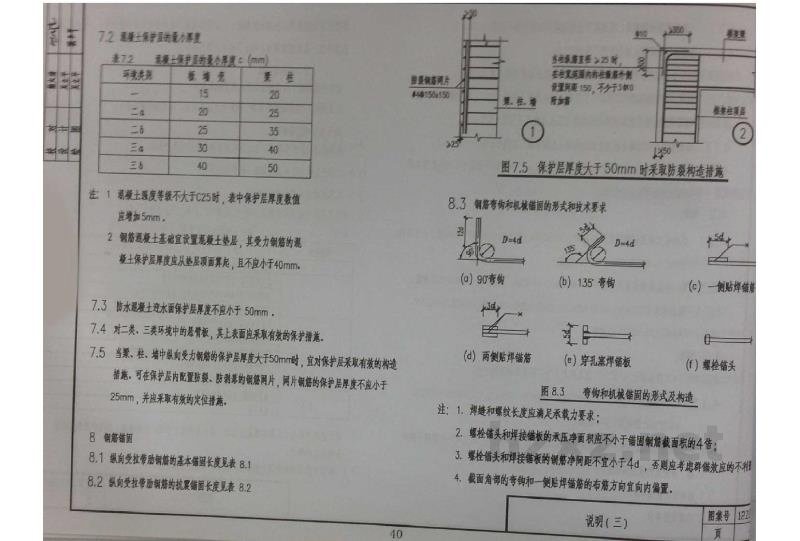

表7.2 最外层钢筋的最小保护层厚度c（mm）
环境类别：一类、二a、二类、三a、三b
板、墙、壳：15、20、25、30、40
梁、柱：20、25、35、40、50
注：
1. 混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm。
2. 钢筋混凝土基础宜设置混凝土垫层，其受力钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。
7.2 防水混凝土迎水面保护层厚度不应小于50mm。
7.3 对二类、三类环境中的悬臂板，其上表面应采取有效的保护措施。
7.4 当梁、柱、墙中纵向受力钢筋的保护层厚度大于50mm时，宜对保护层采取有效的构造措施，可在保护层内配置防裂、防剥落的钢丝网片，网片钢的保护层厚度不应小于25mm，并应采取有效的定位措施。

8 钢筋锚固
8.1 纵向受拉带肋钢筋的基本锚固长度见表8.1。
8.2 纵向受拉带肋钢筋的抗震锚固长度见表8.2。
8.3 钢筋弯钩和机械锚固的形式和技术要求：
（a）90°弯钩：D=4d
（b）135°弯钩：3d
（c）一侧贴焊锚筋：D=4d
（d）两侧贴焊锚筋：(d)
（e）穿孔塞焊锚板：(b)
（f）螺栓锚头：(e)
注：
1. 焊缝和螺纹长度应满足承载力要求；
2. 螺栓锚头和焊接锚板的承压净面积应不小于锚固钢筋截面积的4倍；
3. 螺栓锚头和焊接锚板的钢筋净间距不宜小于4d，否则应考虑群锚效应的不利影响；
4. 截面角部的弯钩和一侧贴焊锚筋的布筋方向宜向内偏置。

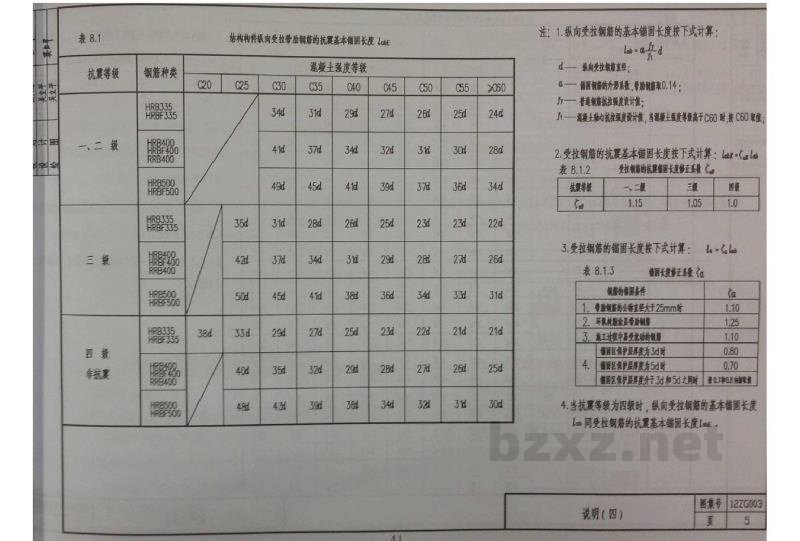

表8.1 纵向受拉带肋钢筋的抗震基本锚固长度LabE
抗震等级：一级、二级、三级、四级、非抗震
钢筋种类：HRB400、RRB400、HRB500、HRBF500、HRB335、HRB400
混凝土强度等级：
C25: 35d, 42d, 50d, 33d, 40d, 48d
C30: 34d, 41d, 49d, 31d, 37d, 45d, 29d, 35d, 43d
C35: 31d, 37d, 45d, 28d, 34d, 41d, 27d, 32d, 39d
C40: 29d, 34d, 40d, 26d, 31d, 38d, 25d, 29d, 36d
C45: 27d, 32d, 39d, 25d, 29d, 36d, 23d, 28d, 34d
C50: 26d, 31d, 37d, 23d, 28d, 34d, 22d, 27d, 32d
C55: 25d, 30d, 36d, 23d, 27d, 33d, 21d, 26d, 31d
> C60: 24d, 28d, 34d, 22d, 26d, 31d, 21d, 25d, 30d
注：
1. 纵向受拉钢筋的基本锚固长度按下式计算：La=αd/fyv/fy
α—钢筋的外形系数，带肋钢筋取0.14；
fy—普通钢筋抗拉强度设计值；
fv—混凝土轴心抗拉强度设计值，当混凝土强度等级高于C60时，按C60取值。
2. 受拉钢筋的抗震基本锚固长度按下式计算：LaE=ζELa
表8.1.2 受拉钢筋的抗震锚固长度修正系数（ζE）
抗震等级：一级、二级、三级、四级
ζE：1.15、1.10、1.05、1.0
3. 受拉钢筋的锚固长度按下式计算：la=ζaLa
表8.1.3 钢筋的锚固条件修正系数（ζa）
