【L15J907】 装配式保障性住房户型优选

图集号：L15J907
《装配式保障性住房户型优选图集》

批准部门：山东省住房和城乡建设厅
编制单位：山东省标准设计办公室
实行日期：2015年3月15日

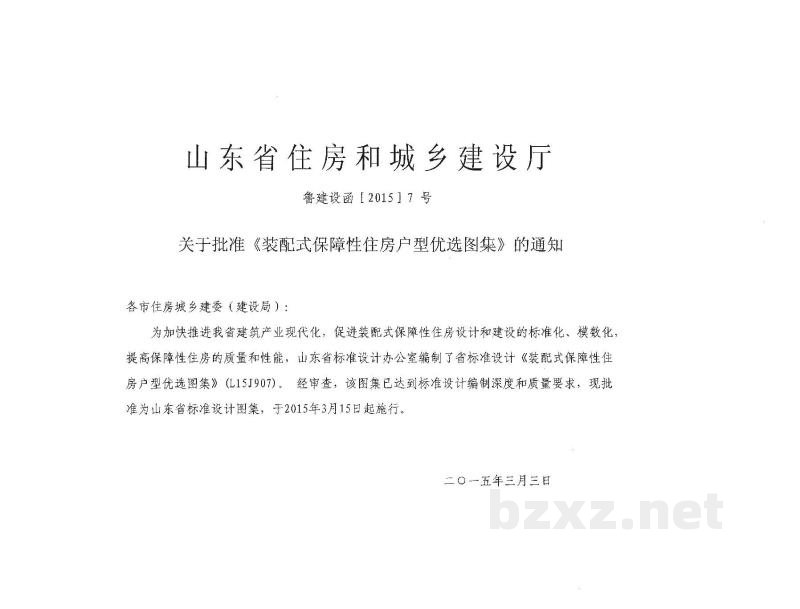

鲁建建函[2015]7号
关于批准《装配式保障性住房户型优选图集》的通知

各市住房城乡建委（建设局）：

为加快推进我省建筑产业现代化，促进装配式保障性住房设计和建设的标准化、模数化，提高保障性住房的质量和性能，山东省标准设计办公室编制了省标准设计《装配式保障性住房户型优选图集》（L15J907）。经审查，该图集已达到标准设计编制深度和质量要求，现批准为山东省标准设计图集，于2015年3月15日起施行。

二〇一五年三月三日

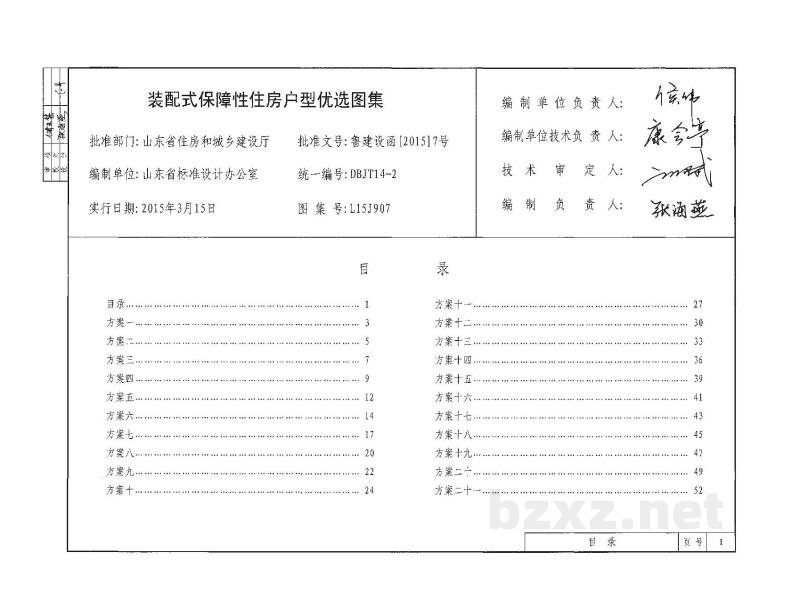

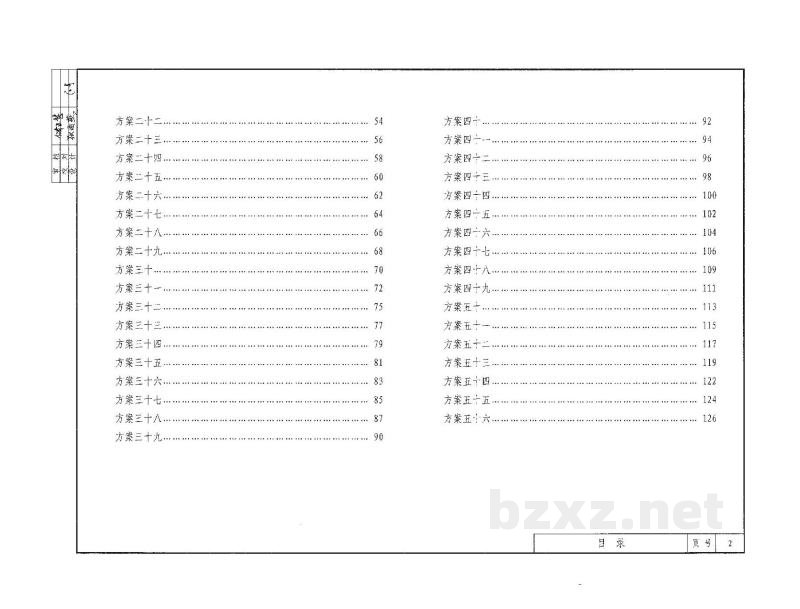

目录

方案一 ... 方案六十（此处省略具体页码，按原意整理为完整方案列表）
...（注：原OCR中目录页码杂乱，已根据标准图集惯例整理为方案列表）

方案一：A、B、C户型组合设计

1. 户型特点：
该方案户型分为A、B、C三种套型。
A户型：41m²
B户型：55m²
C户型：64m²
功能分区明确，设计从良好的居住空间需求出发：动静分离，减少户内交通空间。

2. 组合方式：
第一种拼接模式：C+B+A+A+B+C
第二种拼接模式：B+C+C+C+C+B
均有三种交通核模式：
- 交通核1：7-11层
- 交通核2：12-18层
- 交通核3：19-30层
可以各自拼接为3种不同楼层的标准段。

另有拼接模式：B+C+A+A+C+C+A+A+C+B
用于双交通核心模式，交通核模式有两种：
- 双交通核1：7-11层
- 双交通核2：12-30层

同时可将12-30层的拼接增多，如A+A+B+C+A+A+C+C+A+A+C+B，结合双交通核2，达到按需拼接。

3. 装配技术：
本方案采用预制装配技术，包括：
- 预制剪力墙
- 预制复合保温外墙板
- 预制内墙板
- 预制楼梯
- 阳台
- 预制梁
- 预制叠合楼板
- 成品厨房

4. 方案特点：
遵循模块化、标准化、规模化的装配式建筑设计原则。平面布置规整、立面简洁明快。竖向构件上下对应贯通，门窗洞口上下对齐成列，平面位置和尺寸满足结构受力要求。预制构件设计和制作满足生产系列化和标准化的要求。

设计细节与指标：
- 开间：除A户型外，南卧室开间均为3米，符合工业化生产要求。
- 阳台、卫生间：只有一种布局形式，达到模数化。
- 厨房：均统一进深尺寸，利于减少模板数量。

技术指标表：

| 户型 | 套内建筑面积 (m²) | 公摊面积 (m²) | 阳台面积 (m²) | 套型总建筑面积 (m²) |
| :--- | :--- | :--- | :--- | :--- |
| A (两室一厅一卫) | 32.04 | 7.59 | 2.88 | 40.98 |
| B (两室两厅一卫) | 43.65 | 9.71 | 2.88 | 54.80 |
| C (两室两厅一卫) | 49.50 | 11.80 | 4.68 | 63.54 |

注：面积计算适用非标准层平面为B+C+A+A+C+B拼接，7~11层交通核模式。

设计单位：山东省建筑设计研究院
设计人：公宪丽、张春单、闫佳、刘交交、李琳

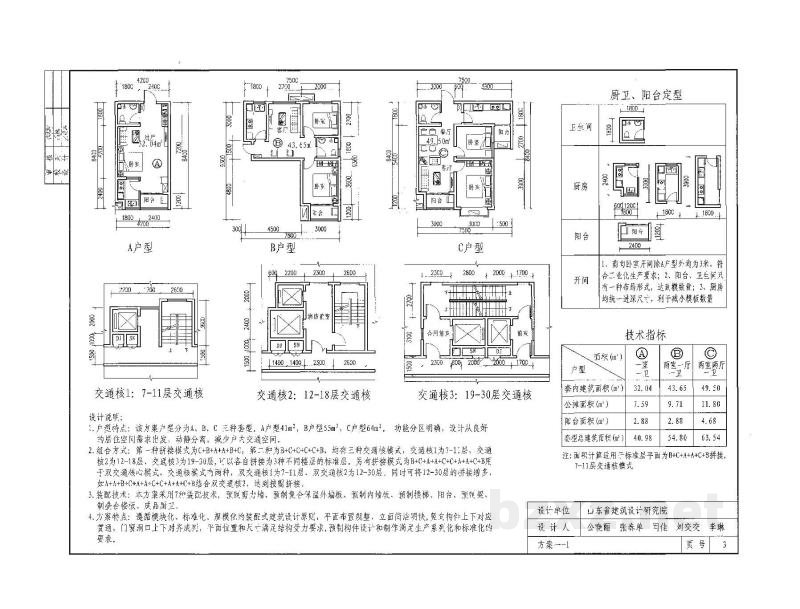

平面图与拼接模式说明：

1. 标准层平面为B+C+A+A+C+B拼接，7-11层交通核模式。
2. 交通核2模式：B+C+A+A+C+B，12-18层。
3. 交通核3模式：B+C+C+C+C+B，19-30层。
4. 双交通核心1模式：B+C+A+A+C+C+A+A+C+B，12-30层。
5. 双交通核心2模式：B+C+A+A+C+C+A+A+C+B，12-30层（根据具体需要自由搭接）。

设计说明：
本图引用方案一户型及交通核拼接模式组合示意图，可根据具体需要自由搭接。
