标准号:
GB/T 8099-1987
标准名称:
液压叠加阀安装面
标准类别:
国家标准(GB)
英文名称:
Hydraulic stacking valve installation surface标准状态:
已作废-
发布日期:
1987-07-02 -
实施日期:
1988-07-01 -
作废日期:
2008-08-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
158.11 KB
替代情况:
被GB/T 2514-2008代替采标情况:
≈ISO 4401-80
部分标准内容:

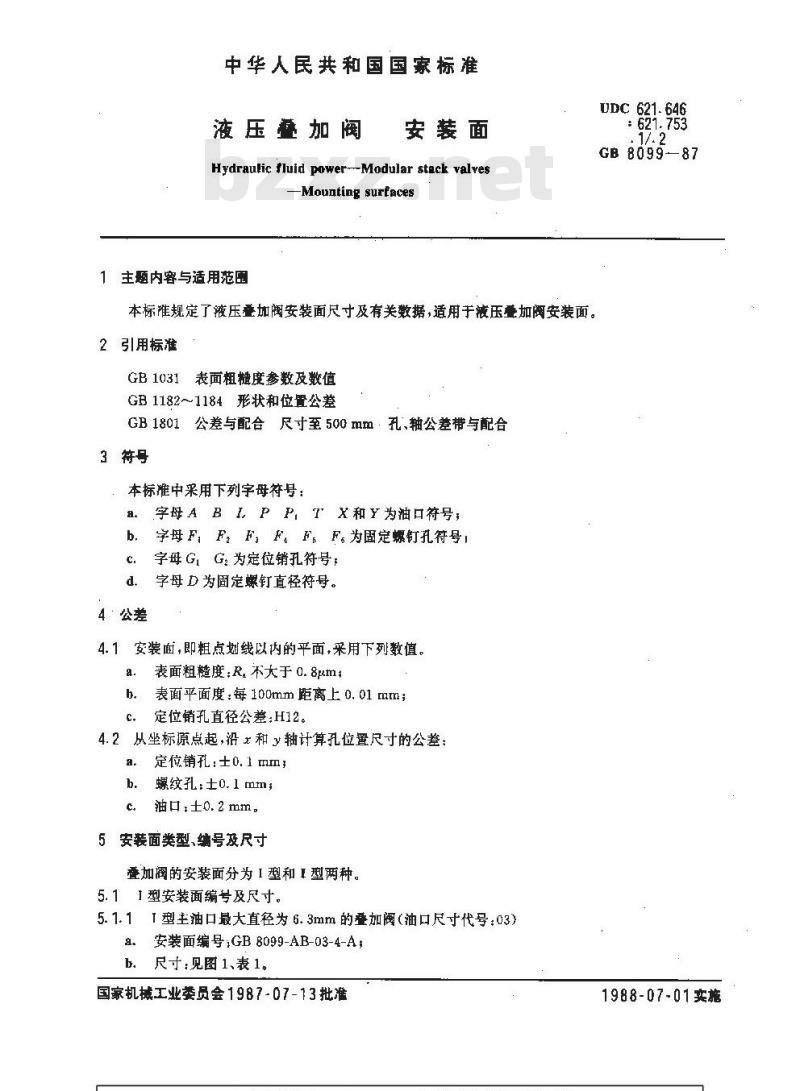

中华人民共和国国家标准
液压蚕加阀
安装面
Hydraulic tluid power--Modular stack valves-Mounting surfaces
1 主题内容与适用范围
本标催规定了液压叠加阀安装面尺寸及有关数据,适用于液压垂加阀安装面。2引用标准
GB1031表面粗糙度参数及数值
GB1182~1184形状和位置公差
GB1801公差与配合尺寸至500mm:孔、轴公差带与配合3特号
本标准中采用下列宇母符号:
a字母ABLPP,TX和Y为油口符号,b.
字母 F,F,F,FF。F。为固定螺钉孔符号l字母 G,G,为定位销孔符号;
d.字母 D 为固定螺钉直径符号。4公差
4.1安装面,即粗点划线以内的平面,采用下列数值。a.
表面粗糙度:R。不大于0.8m;
表面平面度:每100mm距离上0.01mm;h.
定位销孔直径公差;H12。
4.2从坐标源点起,沿x和y轴计算孔位置尺寸的公差:定位销孔:0.1mm;
螺纹孔:士0.1mm,
油口:±0.2mm。
5安装面类型、编号及尺寸
叠加阀的安装面分为1型和I型两种。5.11型安装面编号及尺寸。
5.1.1型主油口最大直径为6.3mm的叠加阀(油口尺寸代号:03)安装面编号;GB8099-AB-03-4-A
b.尺寸:见图1、表1。
国家机械工业类员会1987-07-13批准UDC 621. 646
GB809987
1988-07-01卖施
GB 8099—87

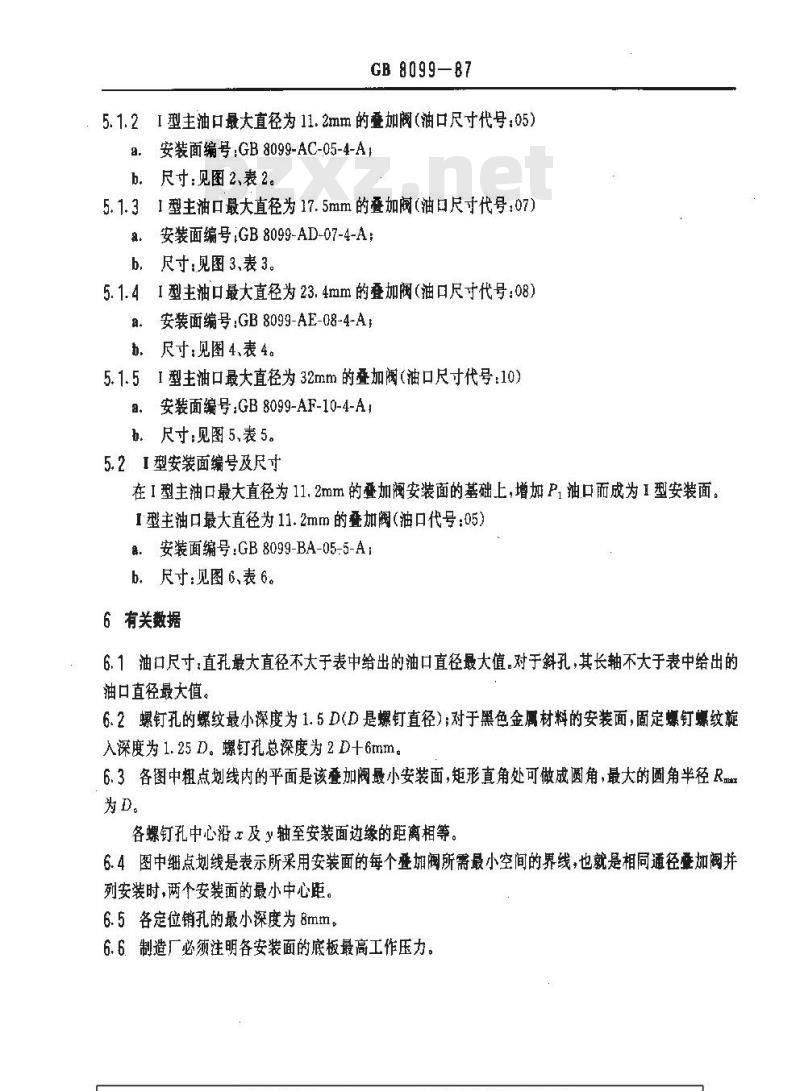

:5.1.21型主油日最大直径为11.2mm的叠如阅(油日尺寸代号,05)9,安装面编号:GB8099-AC-05-4-Ab.尺寸:见图2、表2。
5.1.31型主油口最大直径为17.5mm的叠加阀(油口尺寸代号:07)a:安装面编号;GB8099-AD-07-4-Ab,尺寸见图3.表3。
5.1.41型主油口最大直径为23.4mm的叠加阀(油口尺寸代号:08)a.安装面编号:GB8099-AE-08-4-Ab.尺寸,见图4、表4。
5.1.51型主油口最大直径为32mm的叠加阀(油口尺寸代号:10)a、安装面编号:GB8099-AF-10-4-A.尺寸:见图5,表5。下载标准就来标准下载网
5.2I型安装面编号及尺寸
在 I型主油口最大直径为 11.2mm 的叠加阀安装面的基础上,增加 P1 油口而成为 I 型安装面I型主油口最大直径为11.2mm的叠加阀(油口代号:05)。安装面编号:GB8099-BA-05-5-A:b,尺寸见图 6,表 6。
6有关数据
6.1油口尺寸,直孔最大直径不大于表中给出的油口直径最大值。对于斜孔,其长轴不大于表中给出的油口直径最大值。
6.2螺钉孔的螺纹最小深度为1.5D(D是螺钉直径);对于黑色金属材料的安装面,固定螺钉螺纹施入深度为 1.25D。螺钉孢总深度为 2 D十6mm,6.3各图中粗点划线内的平面是该叠加阀最小安装面,矩形直角处可做成圆角,最大的圆角半径R为D。
各螺钉孔中心沿及轴至安装面边缘的距离相等。6.4图中细点划线是表示所采用安装面的每个叠加阀所需最小空间的界线,也就是相同通径叠加阀并列安装时,两个安装面的最小中心距。6.5各定位销孔的最小深度为8mm,6.6制造厂必须注明各安装面的底板最高工作压力,尺
GB8099—87

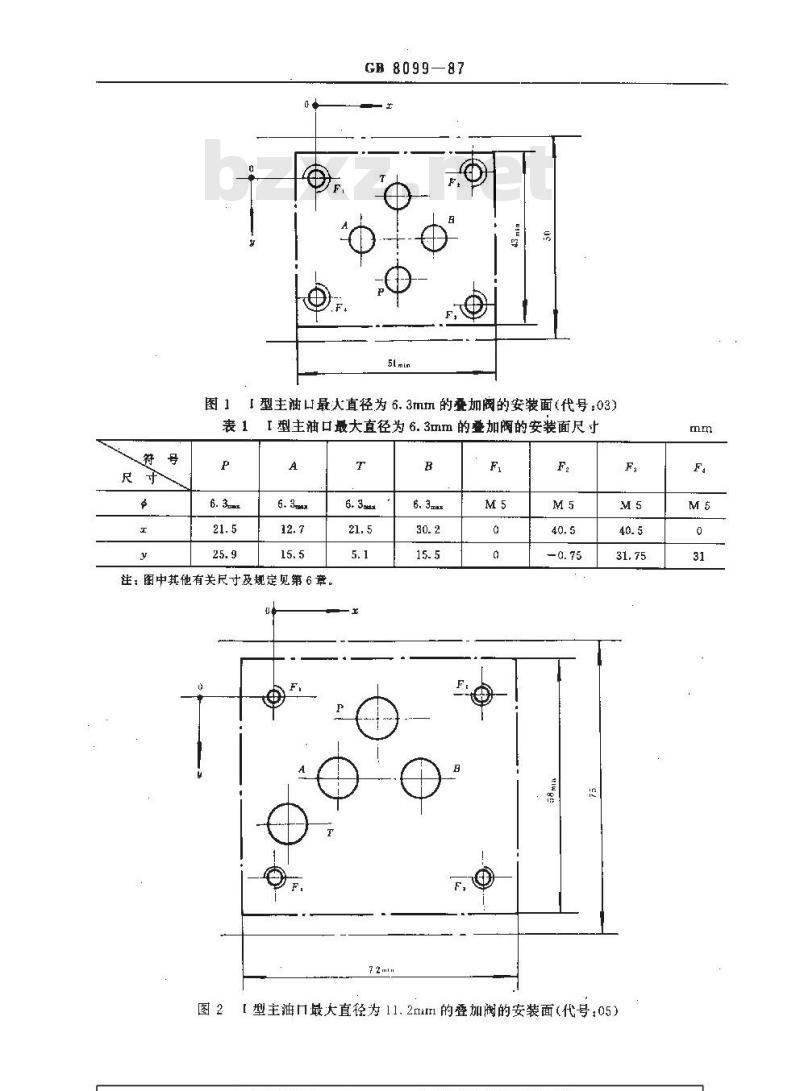

「型主油凹最大直径为6.3mm的叠加阀的安装面(代号:03)表1
I 型主油口最大直径为 6. 3mm 的叠加阀的安装面尺 寸P
注:图中其他有关尺寸及规定见第6章。T
图2【型主油最大直径为11.2mm的登加阀的安装面(代号:05)mm
GB809987

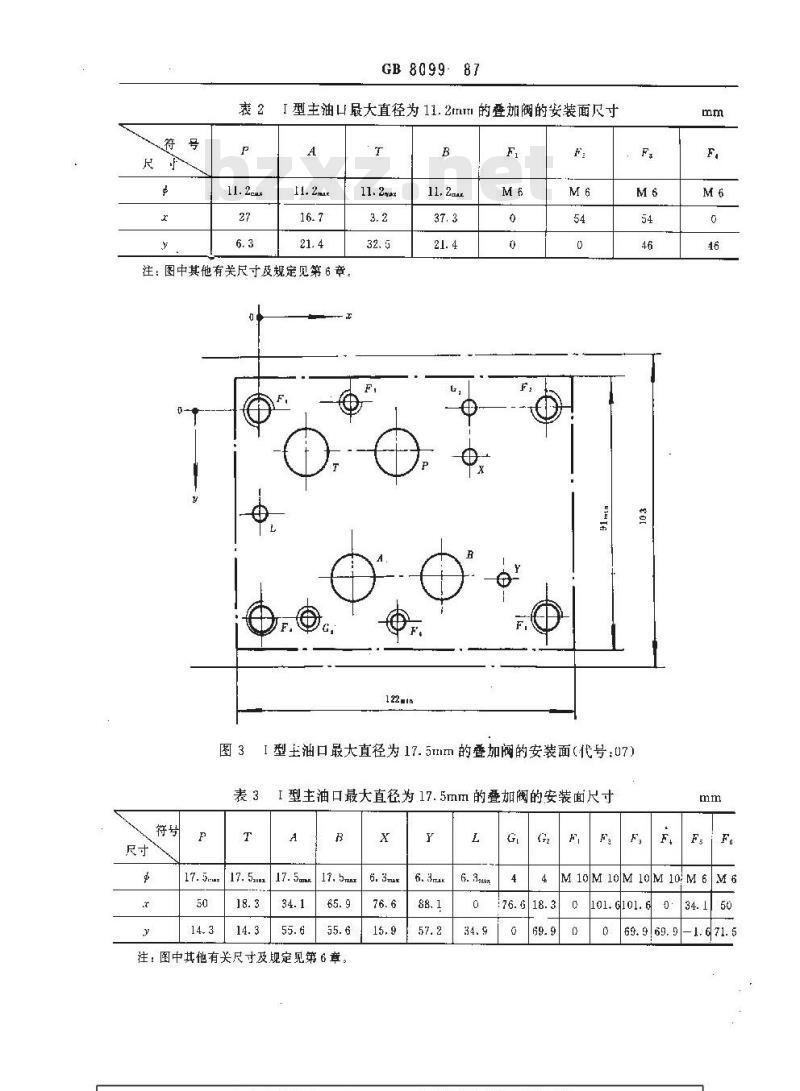

「型主油口最大直径为11.2trl的叠加阀的安装面尺寸A
注:图中其他有关尺寸及规定见第6章。11.2m
122mlm
图3【型主油口最大直径为17.5mm的叠加阀的安装面(代号U7)表3
【型主油口最大直径为17.5mm的叠加阀的安装面尺寸A
注:图中其他有关尺寸及规定见第6章X
M 10M 10M 10M 10:M 6
69.9169.9
GB8099-87

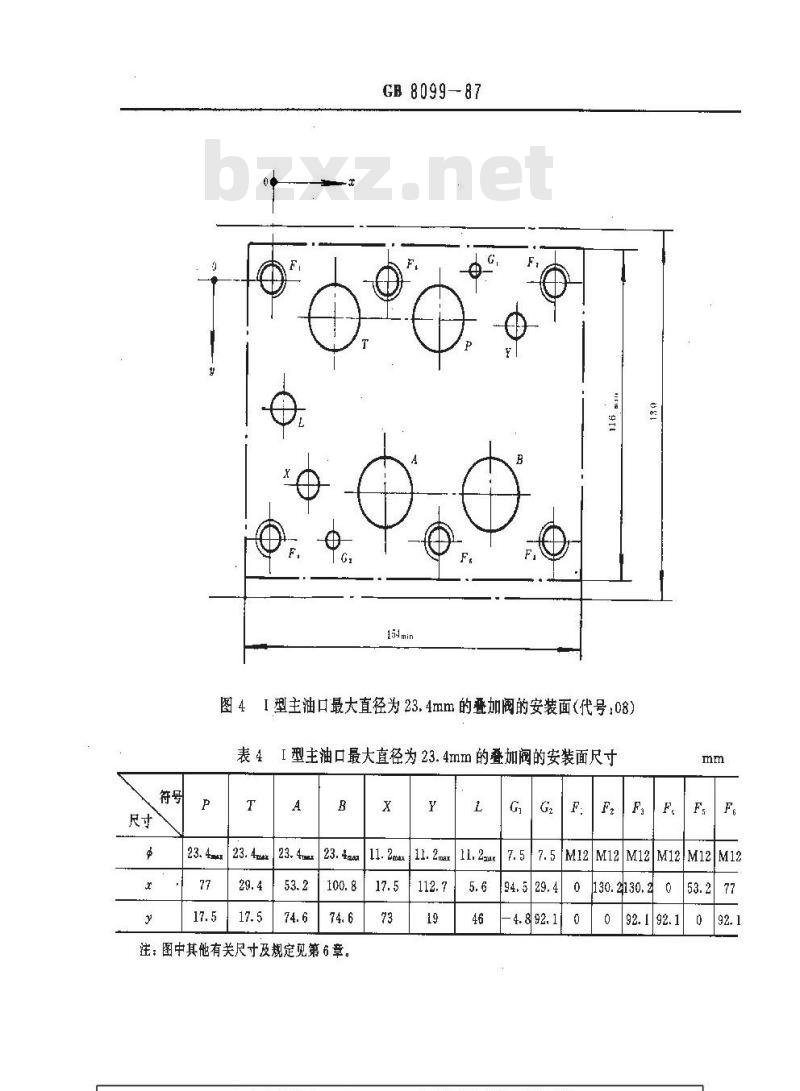

图4型主油口最大直径为23.4mm的叠加阀的安装面(代号:08)表 4I 型主油口最大直径为23. 4mm的叠加阀的安装面尺寸T
注;图中其他有关尺寸及规定见第6章。X
M12M12M12
M12M12
130.2130.2
GB8099-87
图51型主油口最大直径为32mm的叠加阀的安装面(代号:10表5I型主油口最大直径为 32 mm的叠加阀的安装面尺寸A
注:图中其他有关尺寸及规定见第6章。X
7.5M20M20|M20M20M20
147.641.3
190, 5190. 5
158.8158.8158.8
GB 8099—87
图 6I 型主油口最大直径为 11.2mm 的叠加阀的安装面(代号,05)表6
T型主油口最大直径为11.2mm的叠加阀的安装面尺寸A
注,图中其他有关尺寸及规定见第6章。附加说明:
本标准由全国液压气动标准化技术委员会提出并归口。本标准由大连组合机床研究所起草。M6
