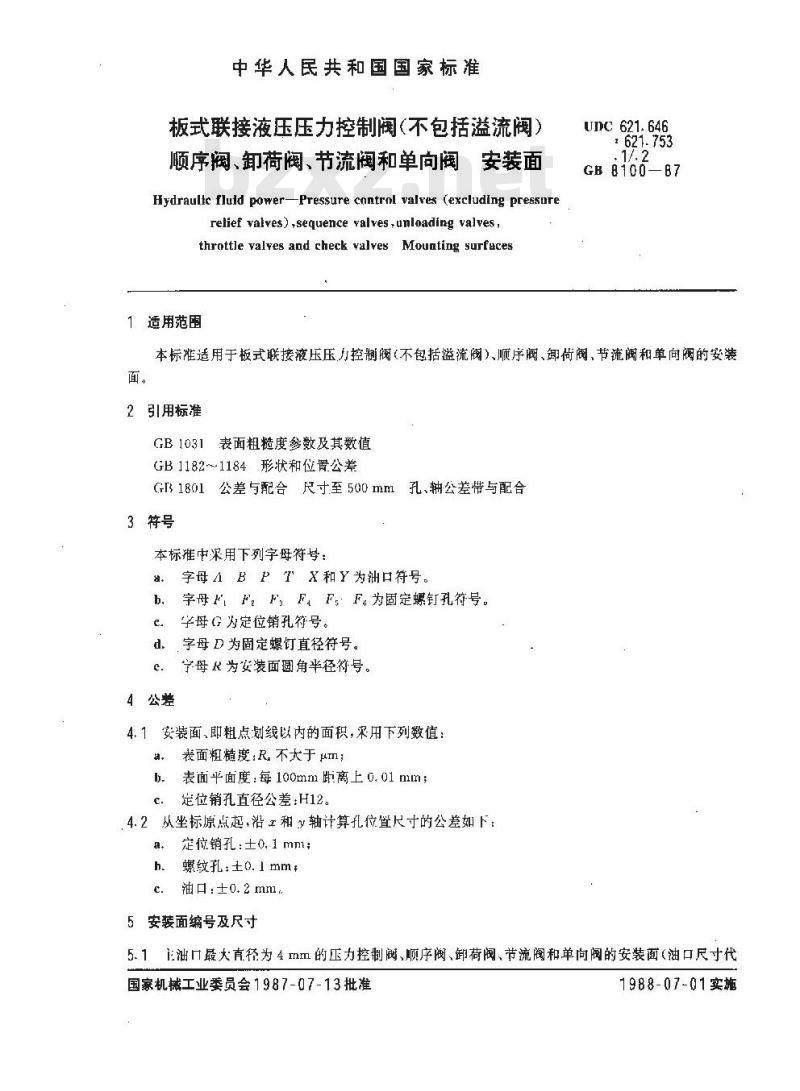

中华人民共和国国家标准
板式联接液压压力控制阀（不包括溢流阀）顺序阀、卸荷阀、节流阀和单向阀安装面
Hydraullc fluid power-Pressure cantrol valves (excluding pressurerelief valves) ,sequence yalves,unloading valves.throttle valves and check valves Mounting surfaces适用范围
URC 621.646下载标准就来标准下载网
：621.753
GB 8100—
本标准适用于板式联接液压压力控制阀（不包括溢流阀）、顺序阀、卸荷阀，节流阀和单向阀的安装面。
2引用标准
GB 1031表面粗糙度参数及其数值GB1182~1184形状和位置公差
G1801公差与配合尺寸至500mm孔、轴公差带与配合3符号
本标准中采用下列字母符号：
字母ABX和Y为油口符号。
字母F，F，FF，F。为固定螺钉孔符号字母G为定位销孔衍号。
d，字母D为固定螺订直径符号。e.
4公差
字母K为安装面圆角半径符号。
4.1安装面、即粗点划线以内的面积，采用下列数值：表面粗糙度：R。不大于μm；
表面平面度：每100mm距离上0.01mm；b
定位销孔直径公差：H12。
4.2从坐标原点起，沿和y轴计算孔位置尺寸的公差如下：a
定位销孔：±0.1mm；
螺纹孔:土0.1 mm，
油口：±0.2mm起
5安装面编号及尺寸
i:油口最大直径为 4 mm 的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面(油口尺寸代国家机械工业委员会1987-07-13批准1988-07-01实施
号：02)：
GB 8100—87
a、安装面编号：GB8100-AA-02-1-B：h．尺寸：见图1,表1。
5.2主油口最大直径为 6.3mm 的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安面（油口尺寸代号：032：
a.安装面编号：GB8100-AB-03-4-B，b，尺寸：见图2、表2。
5.3主油口最大直径为 14. 7mm的压力控制阀、顺序阀,卸荷阀、节流阀和单向阀的安装面(油口尺寸代：06)：
安装面编号:GB8100-AG-06-2-A#尺寸：见图3.表3。
5. 4主油口最大直径为 23. 4mm 的压力控制阀、顺序阀,卸荷阀、节流阀和单向阀的安装面(油口尺寸代号：08)：
安装面编号:GB 8100-AH-08-2-A，b.
尺寸：见图4,表4。
5.5上油口最大直径为32mm的压力控制阀.顺序阀、卸荷阀，节流阀和单向阀的安装面（油口尺寸代号：10）：
安装面编号:GB8100-A1-10-2-A，尺寸：见图5,表5。
6其他技术要求
6.1螺钉孔的螺纹最小深度为1.5D(D是螺钉直径),对于黑色金属材料的安装面,固定螺钉孔螺纹旋入深度为1.25D。螺钉孔总深度为2D+6mm。6.2粗点划线所规定的面积是该安装面的最小面积；矩形直角处可做成圆角，最大的圆角半径R为D。

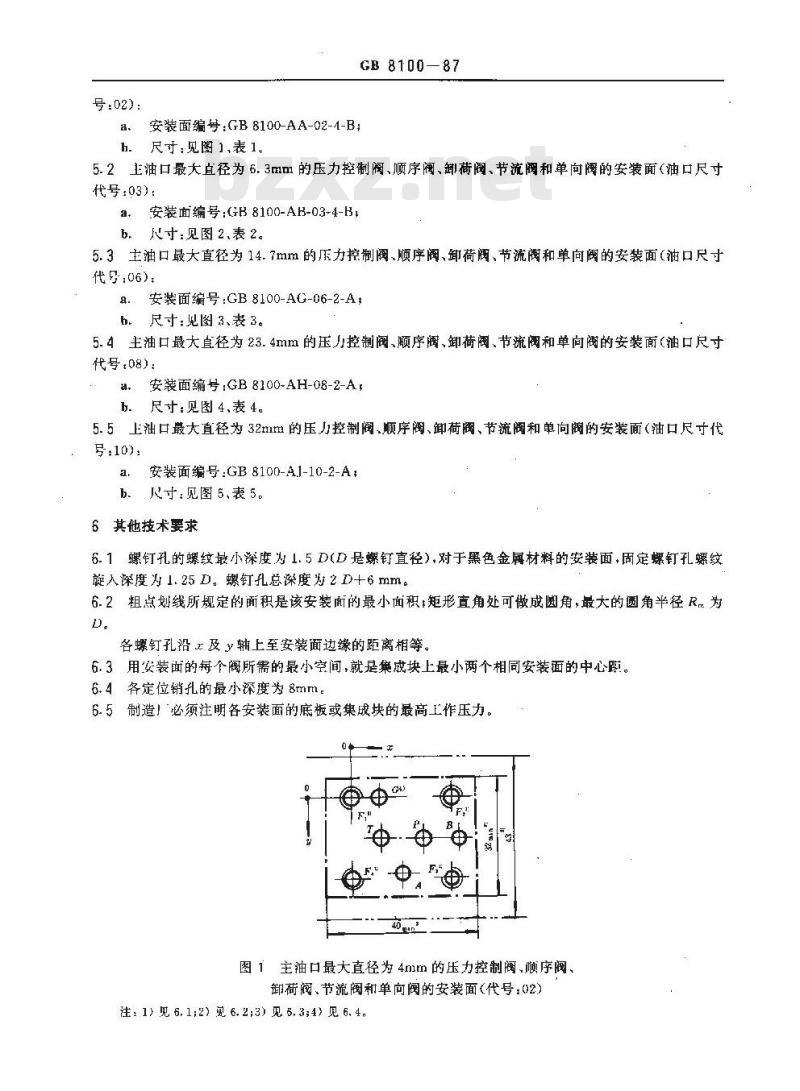

各螺钉孔沿及轴上至安装面边缘的距离相等。6.3用安装面的每个阉所需的最小空间，就是巢成块上最小两个相同安装面的中心距。6.4各定位销孔的最小深度为 8mm6.5制造」必须注明各安装面的底板或集块的最高上作压力。图1主油口最大直径为 4mm的压力控制阀、顺序阀、御荷阀、节流阀和单向阀的安装面（代号：02)注：1)见6,1;2)见6.2;3)见5,3;4)见6,4。尺
GB8100-87
表 1主油口最大直径为 4mm 的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面尺寸T

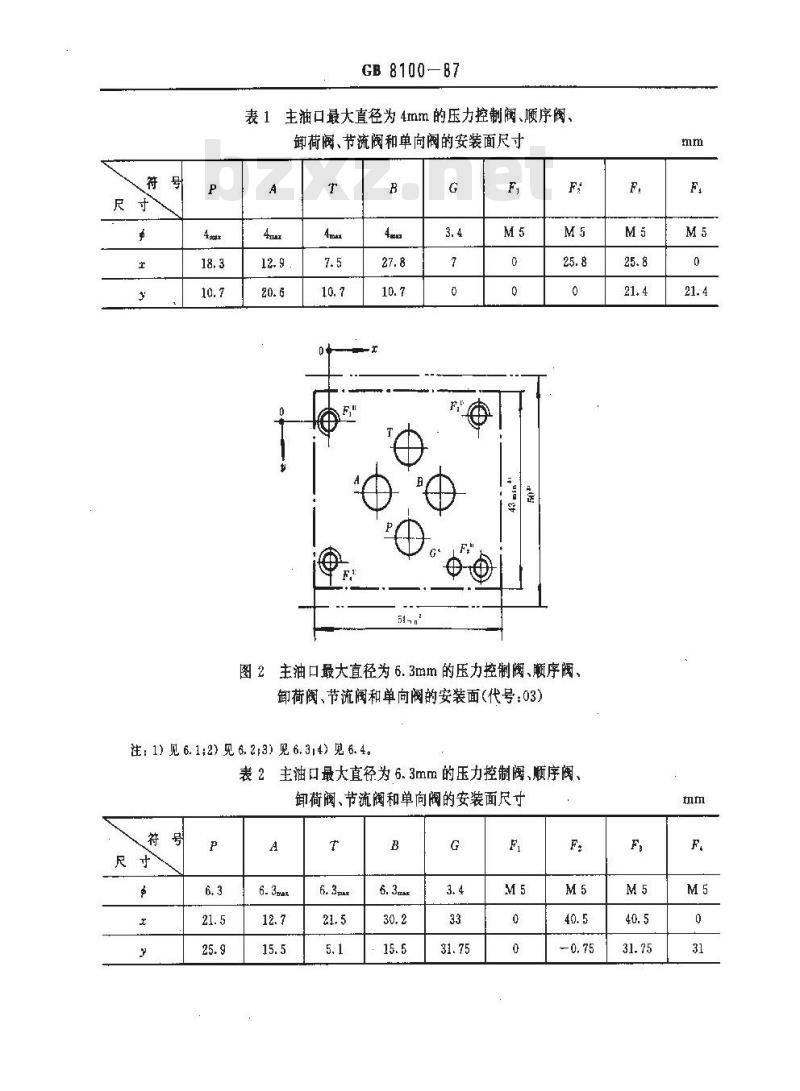

图2主油口最大直径为6.3mm的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面（代号：03)注： 1) 见 6. 1;2)见 6. 2;3) 见 6, 3,4)见 6. 4。表2主油口最大直径为6.3mm的压力控制阀顺序阀卸荷阀、节流阀和单向阀的安装面尺寸号
GB 8100—87

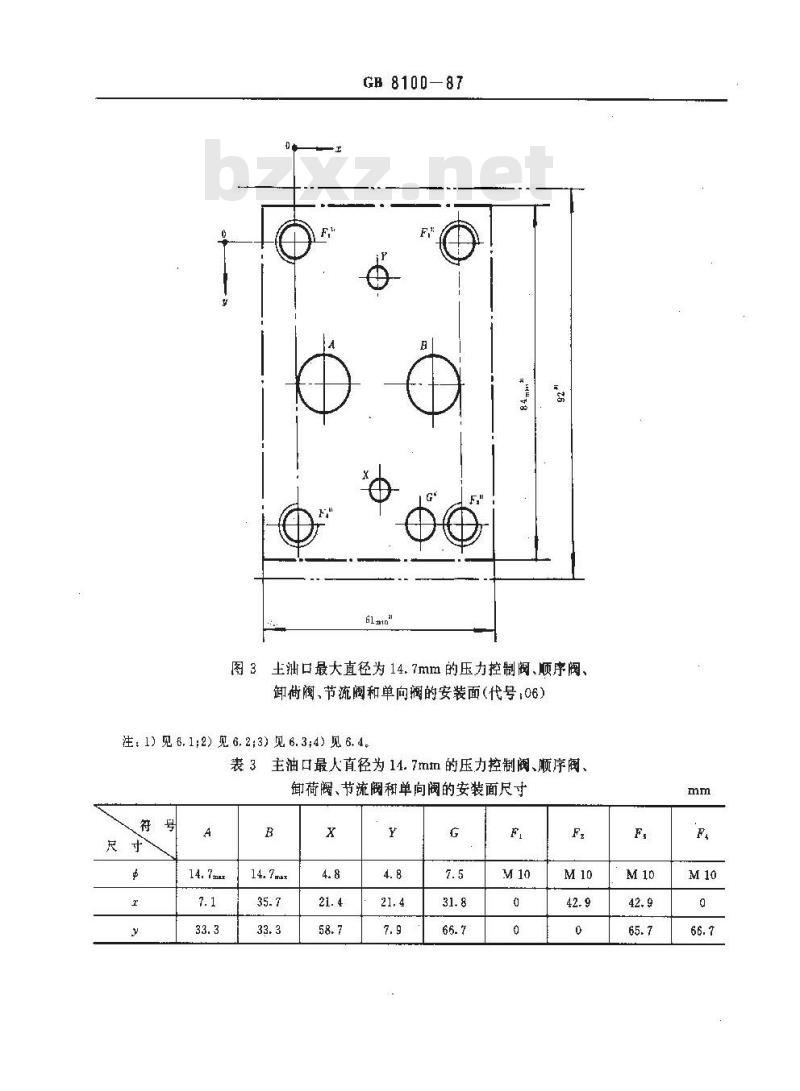

图3土油口最大直径为14.7mm的压力控制阀顺序阀、卸荷阀，节流阀和单向阀的安装面（代号：06)注：1)见6, 1;2)见 6,2;3)见6.3;4)见6.4。表 3主油口最人直径为 14. 7rmm 的压力控制阀、顺序阀、御荷阀、节流阀和单向阀的安装面尺寸街
GB 8100—87

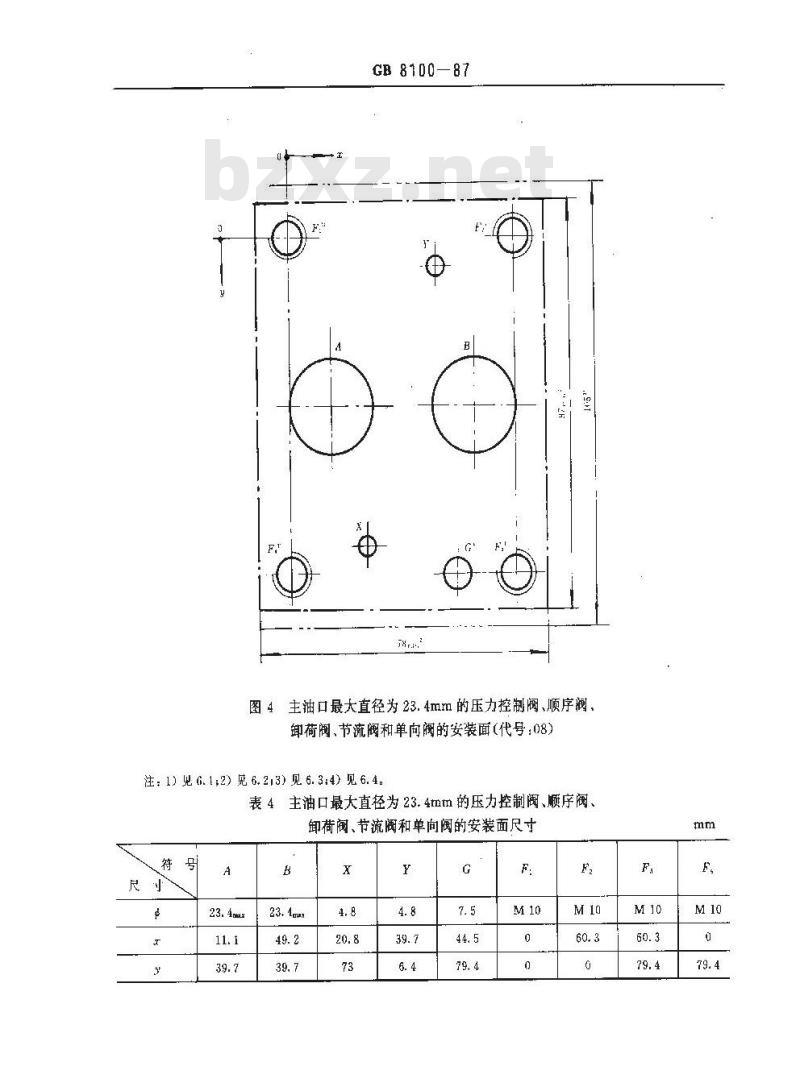

图4主油口最大直径为23.4mm的压力控制阀、顺序阀，卸荷阀、节流阀和单向阀的安装面（代号：08）注：1)见6.1;2)见6.213)见6.3:4)见6.4。表4主油口最大直径为23.4mm的压力控制阀、顺序阀，卸荷阀、节流阀和单向阀的安装面尺寸B
GB 8100-87
102 -an2
图5主油口最大直径为32mm的压力控制阀、顺序阀、卸荷阀、节流阀和单向阀的安装面（代号：10)注：1)见6.1;2)见6.213）见6.3:4）见6.4。表5主油口最大直径为32mm的压力控制阀、顺序阀，卸荷阀、节流阀和单向阀的安装面尺寸1
GB 810087
附录A
油口字母符号
(补充件）
表A1适用于本标推的直动式压力控制阀、卸荷阀、节流阀和单向阀A1
玉力控制阀
带旁通单向阀
的压力控制阀
瞩序阀
带旁通单向阀
的灏序阀
御荷陶
带旁通单向阅
的卸荷阀
节流阀
带旁通单向阀
的节流阀
单间阀
液控单向阀
注：这两种油口标记形式与现行实践相对应。GB 8100—87
续表A1
A2表A2适用于本标准的先导式压力控制阀、顺序阀和卸荷阀。表A2
压力控制阀
带旁通单向阀
的压力控制阀
顺序阀
带旁通单向阀
的顺序阀
御荷阀
注：辅助遥控口,不需要时可以封闭GB 8100—87
续表 A2
这两种油口标记形式与现行实践相对应。附加说明：
本标准由全国液压气动标准化技术委员会提出并归口本标准由北京机械工业自动化研究所起草。内控
