【宁02J6-2】 室内装饰木门

宁02J6-2 室内装饰木门

编制单位：宁夏建筑设计研究院有限公司

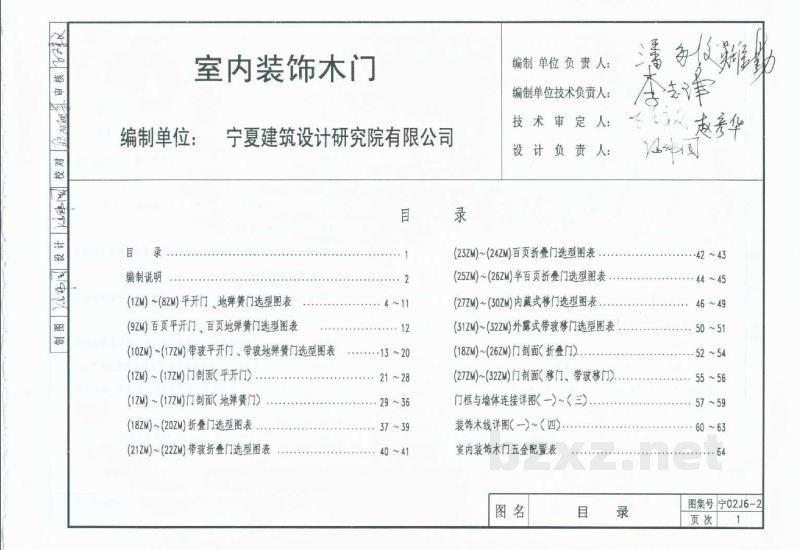

【目录】
(1ZM)~(8ZM) 平开门、地弹簧门选型图表
(9ZM) 百页平开门、百页地弹簧门选型图表
(10ZM)~(17ZM) 带玻平开门、带玻地弹簧门选型图表
(1ZM)~(17ZM) 门剖面（平开门）
(1ZM)~(17ZM) 门剖面（地弹簧门）
(18ZM)~(20ZM) 折叠门选型图表
(21ZM)~(22ZM) 带玻折叠门选型图表
(23ZM)~(24ZM) 百页折叠门选型图表
(25ZM)~(26ZM) 半百页折叠门选型图表
(27ZM)~(30ZM) 内藏式移门选型图表
(31ZM)~(32ZM) 外露式带玻移门选型图表
(18ZM)~(26ZM) 门剖面（折叠门）
(27ZM)~(32ZM) 门剖面（移门、带玻移门）
门框与墙体连接详图（一）～（三）
装饰木线详图（一）～（四）
室内装饰木门五金配置表

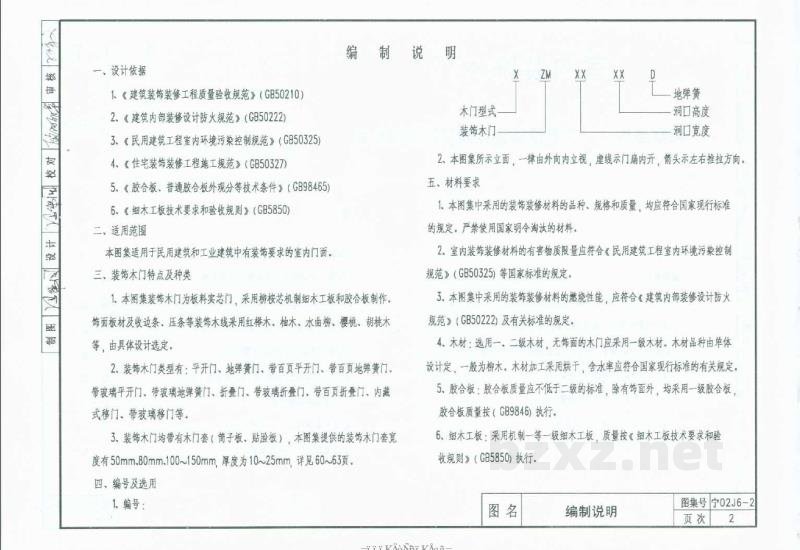

【一、设计依据】
1.《建筑装饰装修工程质量验收规范》（GB50210）
2.《建筑内部装修设计防火规范》（GB50222）
3.《民用建筑工程室内环境污染控制规范》（GB50325）
4.《住宅装饰装修工程施工规范》（GB50327）
5.《胶合板、普通胶合板外观分等技术条件》（GB9846）
6.《细木工板技术要求和验收规则》（GB5850）

【二、适用范围】
本图集适用于民用建筑和工业建筑中有装饰要求的室内门。

【三、装饰木门特点及种类】
1. 本图集装饰木门为板料实芯门，采用柳桉芯机制细木工板和胶合板制作。饰面板材及收边条、压条等装饰木线采用红橡木、柚木、水曲柳、樱桃木、胡桃木等，由具体设计选定。
2. 装饰木门类型有：平开门、地弹簧门、带百叶平开门、带百叶地弹簧门、带玻璃平开门、带玻璃地弹簧门、折叠门、带玻璃折叠门、带百叶折叠门、内藏式移门、带玻璃移门等。
3. 装饰木门均带有木门套（筒子板、贴脸板）。本图集提供的装饰木门套宽度有50mm、80mm、100~150mm，厚度为10~25mm。详见60~63页。

【四、编号及选用】
1. 编号规则：
X ZM XX XX
（注：X代表地弹簧/平开等型式代号，ZM为木门代号，后续数字代表洞口宽度和高度等参数）
2. 本图集所示立面，一律由外向内立视，虚线示门扇内开，箭头示左右推拉方向。

【五、材料要求】
1. 本图集中采用的装饰装修材料的品种、规格和质量，均应符合国家现行标准的规定。严禁使用国家明令淘汰的材料。
2. 室内装饰装修材料的有害物质限量应符合《民用建筑工程室内环境污染控制规范》（GB50325）等国家标准的规定。
3. 本图集中采用的装饰装修材料的燃烧性能，应符合《建筑内部装修设计防火规范》（GB50222）及有关标准的规定。
4. 木材：选用一、二级木材。无饰面的木门应采用一级木材。木材品种由单体设计确定，一般为柳桉木。木材加工采用烘干，含水率应符合国家现行标准的有关规定。
5. 胶合板：胶合板质量应不低于二级标准，除有饰面外，均采用一级胶合板。胶合板质量按《胶合板、普通胶合板外观分等技术条件》（GB9846）执行。
6. 细木工板：采用机制一等细木工板，质量按《细木工板技术要求和验收规则》（GB5850）执行。

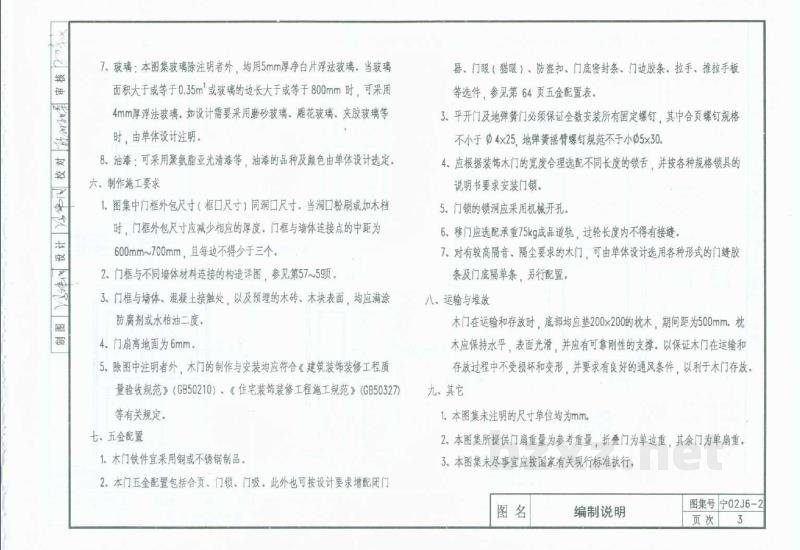

7. 玻璃：本图集玻璃除注明者外，均用5mm厚净白片浮法玻璃。当玻璃面积大于或等于0.35m²或玻璃的边长大于或等于800mm时，可采用4mm厚浮法玻璃。如设计需要采用磨砂玻璃、雕花玻璃、夹胶玻璃等时，由单体设计注明。
8. 油漆：可采用聚氨酯亚光清漆等，油漆的品种及颜色由单体设计选定。

【六、制作施工要求】
1. 图集中门框外包尺寸（框口尺寸）同洞口尺寸。当洞口粉刷或加木档时，门框外包尺寸应减少相应的厚度。门框与墙体连接点的中距为600mm~700mm，且每边不得少于三个。
2. 门框与不同墙体材料连接的构造详图，参见第57~59页。
3. 门框与墙体、混凝土接触处，以及预埋的木砖、木块表面，均应满涂防腐剂或水柏油二度。
4. 门扇离地面为6mm。
5. 除图中注明者外，木门的制作与安装均应符合《建筑装饰装修工程质量验收规范》（GB50210）、《住宅装饰装修工程施工规范》（GB50327）等有关规定。

【七、五金配置】
1. 木门铁件宜采用铜或不锈钢制品。
2. 本门五金配置包括合页、门锁、门吸。此外也可按设计要求增配闭门器、门眼（猫眼）、防盗扣、门底密封条、门边胶条、拉手、推拉手板等选件。参见第64页五金配置表。
3. 平开门及地弹簧门必须保证全数安装所有固定螺钉。其中合页螺钉规格不小于4×25，地弹簧摇臂螺钉规格不小于0.5×30。
4. 应根据装饰木门的宽度合理选配不同长度的锁舌，并按各种规格锁具的说明书要求安装门锁。
5. 门锁的锁洞应采用机械开孔。
6. 移门应选配承重75kg成品道轨，过轮长度内不得有接缝。
7. 对有较高隔音、隔尘要求的木门，可由单体设计选用各种形式的门缝胶条及门底隔离条，另行配置。

【八、运输与堆放】
木门在运输和存放时，底部均应垫200×200的枕木，间距为500mm。枕木应保持水平，表面光滑，并应有可靠刚性的支撑，以保证木门在运输和存放过程中不受损坏和变形。并要求有良好的通风条件，以利于木门存放。

【九、其它】
1. 本图集未注明的尺寸单位均为mm。
2. 本图集所提供门扇重量为参考重量，折叠门为单边重，其余门为单扇重。
3. 本图集未尽事宜应按国家有关现行标准执行。

【选型图表部分（示例数据整理）】

注：以下数据根据OCR文本还原，具体施工请以原图集图纸为准。

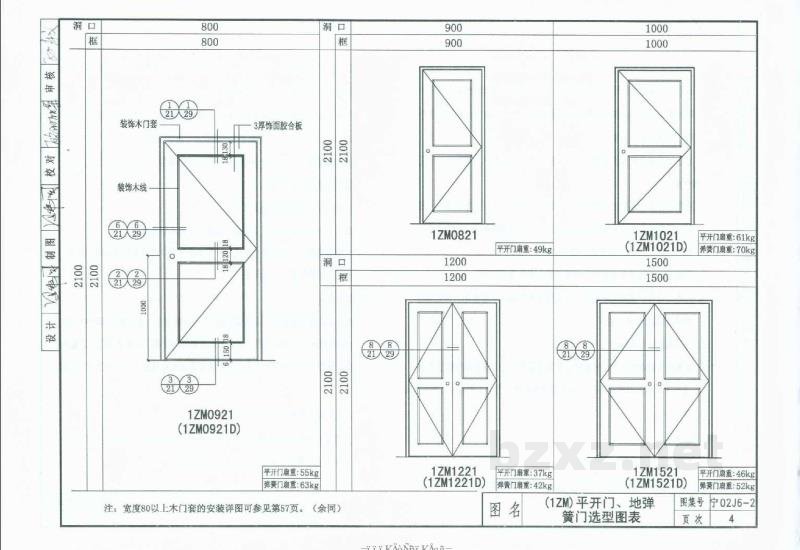

(1ZM) 平开门、地弹簧门选型图表
- 洞口尺寸 800×2100 (1ZM0821)：平开门扇重49kg，弹簧门扇重42kg
- 洞口尺寸 900×2100 (1ZM0921)：平开门扇重55kg，弹簧门扇重63kg
- 洞口尺寸 1000×2100 (1ZM1021)：平开门扇重61kg，弹簧门扇重70kg
- 洞口尺寸 1200×2100 (1ZM1221)：平开门扇重49kg (注：此处原文可能存在OCR识别错位，通常1200宽重量应大于900宽，但按原文保留)，平开门扇重55kg，弹簧门扇重63kg
- 洞口尺寸 1500×2100 (1ZM1521)：平开门扇重46kg，弹簧门扇重52kg
(注：宽度800以上木门套的安装详图可参见第57页)

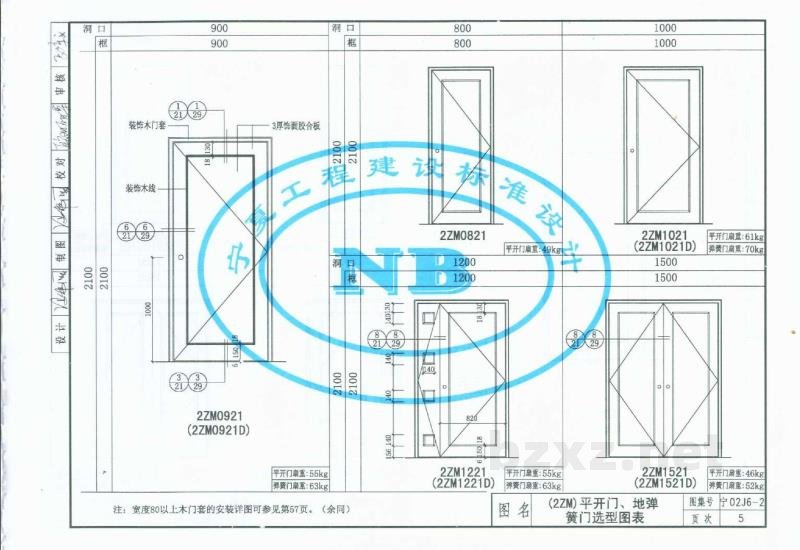

(2ZM) 平开门、地弹簧门选型图表
- 洞口尺寸 800×2100 (2ZM0821)：平开门扇重49kg，弹簧门扇重42kg
- 洞口尺寸 900×2100 (2ZM0921)：平开门扇重55kg，弹簧门扇重63kg
- 洞口尺寸 1000×2100 (2ZM1021)：平开门扇重61kg，弹簧门扇重70kg
- 洞口尺寸 1200×2100 (2ZM1221)：平开门扇重49kg，平开门扇重55kg，弹簧门扇重63kg
- 洞口尺寸 1500×2100 (2ZM1521)：平开门扇重46kg，弹簧门扇重52kg

(3ZM) 平开门、地弹簧门选型图表
- 洞口尺寸 800×2100 (3ZM0821)：平开门扇重49kg，弹簧门扇重42kg
- 洞口尺寸 900×2100 (3ZM0921)：平开门扇重55kg，弹簧门扇重63kg
- 洞口尺寸 1000×2100 (3ZM1021)：平开门扇重61kg，弹簧门扇重70kg
- 洞口尺寸 1200×2100 (3ZM1221)：平开门扇重49kg，平开门扇重55kg，弹簧门扇重63kg
- 洞口尺寸 1500×2100 (3ZM1521)：平开门扇重46kg，弹簧门扇重52kg

(说明：后续页次4-6对应的为2ZM和3ZM系列的详细选型及剖面图，文字描述部分已涵盖主要规格与重量参数。实际应用中请查阅原图集第4-6页及相关页码获取完整构造节点详图。)
