【L94G801】 混凝土结构预埋件

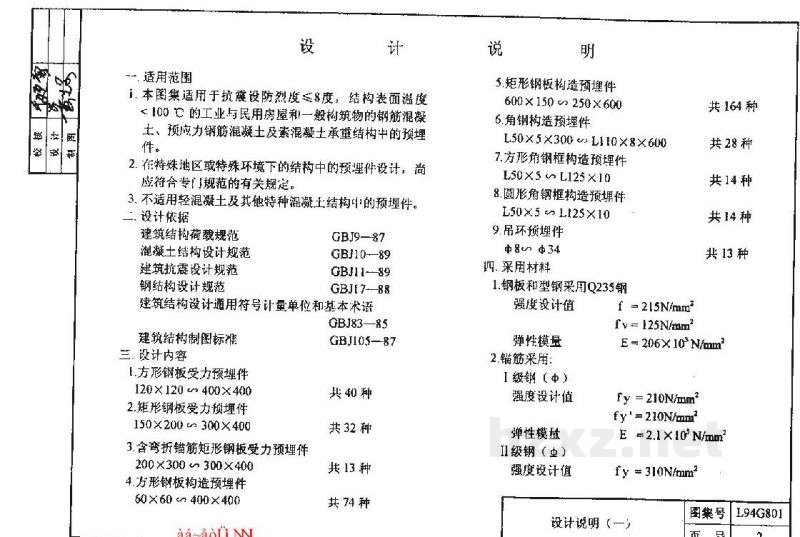

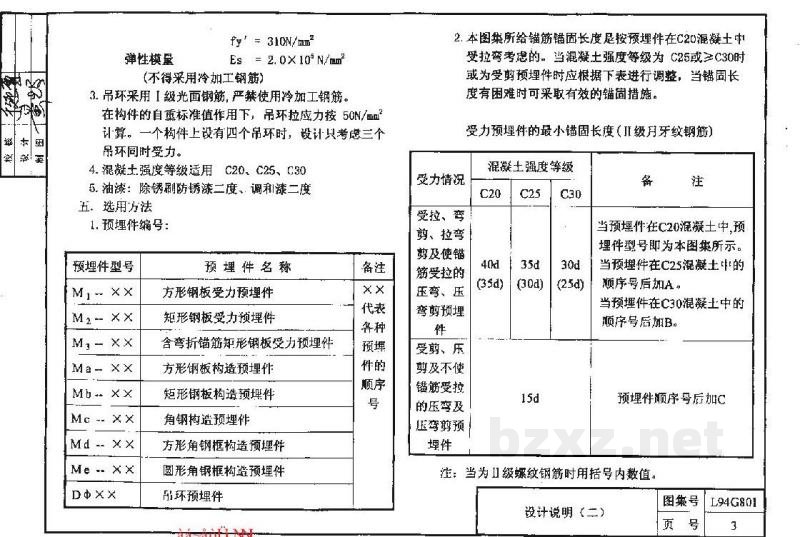

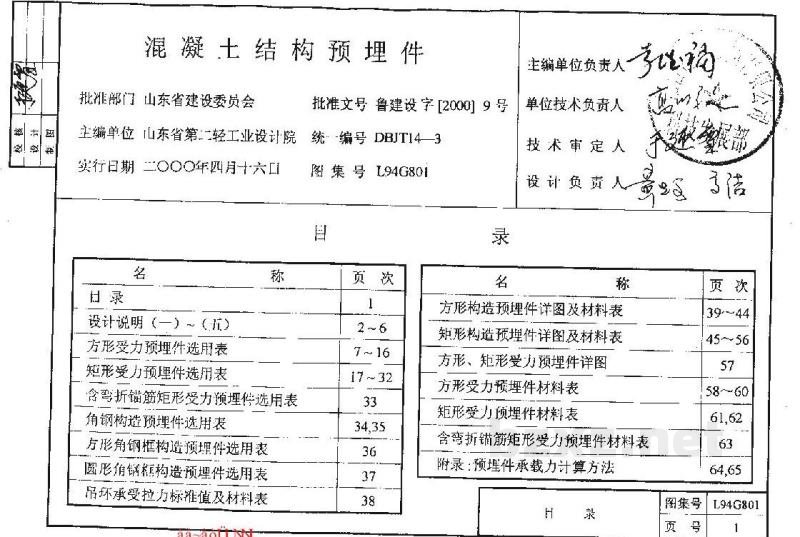

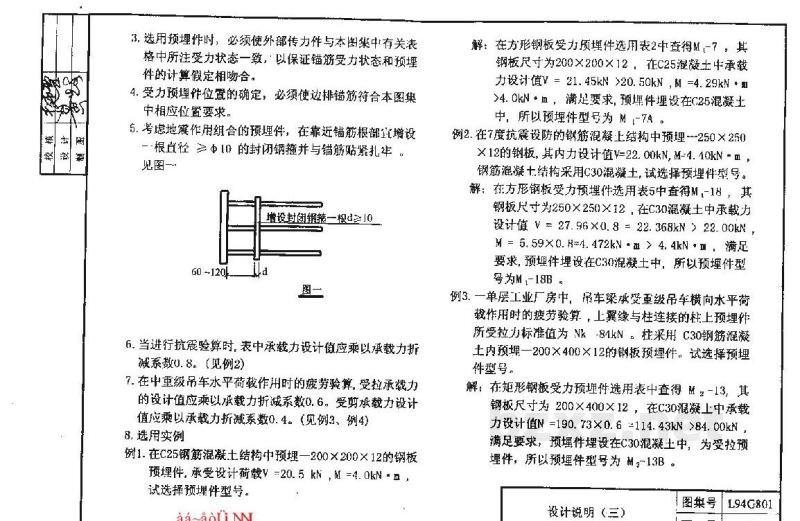

图集号：L94G801 批准部门：山东省建设委员会 批准文号：鲁建设字[2000]9号 主编单位：山东省第二轻工业设计院 统一编号：DBJT143 实行日期：2000年4月16日 目录 设计说明（一）～（五） 方形受力预埋件选用表 矩形受力预埋件选用表 含弯折锚筋矩形受力预埋件选用表 角钢构造预埋件选用表 方形角钢框构造预埋件选用表 圆形角钢框构造预埋件选用表 吊环承受拉力标准值及材料表 方形构造预埋件详图及材料表 矩形构造预埋件详图及材料表 方形、矩形受力预埋件详图 方形受力预埋件材料表 矩形受力预埋件材料表 含弯折锚筋矩形受力预埋件材料表 附录：预埋件承载力计算方法 设计说明 一、适用范围 1. 本图集适用于抗震设防烈度≤8度，结构表面温度<100℃的工业与民用房屋和一般构筑物的钢筋混凝土、预应力钢筋混凝土及素混凝土承重结构中的预埋件。 2. 在特殊地区或特殊环境下的结构中的预埋件设计，尚应符合专门规范的有关规定。 3. 不适用于轻混凝土及其他特种混凝土结构中的预埋件。 二、设计依据 - 《建筑结构荷载规范》GBJ9—87 - 《混凝土结构设计规范》GBJ10—89 - 《建筑抗震设计规范》GBJ11—89 - 《钢结构设计规范》GBJ17—88 - 《建筑结构设计通用符号、计量单位和基本术语》GBJ83—85 - 《建筑结构制图标准》GBJ105—87 三、设计内容 1. 方形钢板受力预埋件：120×120 ~ 400×400，共40种 2. 矩形钢板受力预埋件：150×200 ~ 300×400，共32种 3. 含弯折锚筋矩形钢板受力预埋件：200×300 ~ 300×400，共13种 4. 方形钢板构造预埋件：60×60 ~ 400×400，共74种 5. 矩形钢板构造预埋件：150×600 ~ 250×600，共164种 6. 角钢构造预埋件：L50×5×300 ~ L100×8×600，共28种 7. 方形角钢框构造预埋件：L50×5 ~ L125×10，共14种 8. 圆形角钢框构造预埋件：L50×5 ~ L125×10，共14种 9. 吊环预埋件：Φ8 ~ Φ34，共13种 四、采用材料 1. 钢板和型钢采用Q235钢： - 强度设计值：f = 215 N/mm², fy = 215 N/mm² - 弹性模量：E = 206×10³ N/mm² 2. 锚筋采用： - I级钢（Φ）：强度设计值 fy = 210 N/mm², fy' = 210 N/mm², 弹性模量 E = 2.1×10⁵ N/mm² - II级钢（Φ）：强度设计值 fy = 310 N/mm², fy' = 310 N/mm², 弹性模量 E = 2.0×10⁵ N/mm² （注：不得采用冷加工钢筋） 3. 吊环采用I级光面钢筋，严禁使用冷加工钢筋。在构件的自重标准值作用下，吊环拉应力按50 N/mm²计算。一个构件上设有四个吊环时，设计只考虑三个吊环同时受力。 4. 混凝土强度等级适用C20、C25、C30。 5. 油漆：除锈刷防锈漆二度，调和漆二度。 五、选用方法 1. 预埋件编号规则： - M₁-××：方形钢板受力预埋件 - M₂-××：矩形钢板受力预埋件 - M₃-××：含弯折锚筋矩形钢板受力预埋件 - M₄-××：方形钢板构造预埋件 - M₅-××：矩形钢板构造预埋件 - M₆-××：角钢构造预埋件 - M₇-××：方形角钢框构造预埋件 - M₈-××：圆形角钢框构造预埋件 - DΦ××：吊环预埋件 （××代表各种预埋件的顺序号） 2. 本图集所给锚筋锚固长度是按预埋件在C20混凝土中受拉、弯考虑的。当混凝土强度等级为C25或C30时，或为受剪预埋件时，应根据下表进行调整。当锚固长度有困难时，可采取有效的锚固措施。 受力预埋件的最小锚固长度（II级月牙纹钢筋）： - 受拉、弯： - C20: 40d - C25: 35d - C30: 30d - 剪、拉弯： - C20: 35d - C25: 30d - C30: 25d - 剪及使锚筋受拉的压弯、压弯剪预埋件： - C20: - - C25: - - C30: - - 受剪、压剪及不使锚筋受拉的压剪及压弯剪预埋件： - C20: 15d - C25: 15d - C30: 15d 备注： - 当预埋件在C20混凝土中，预埋件型号即为本图集所示。 - 当预埋件在C25混凝土中，顺序号后加A。 - 当预埋件在C30混凝土中，顺序号后加B。 - 预埋件顺序号后加C（注：原文此处表述略有歧义，通常C30对应B，若指其他特殊状态请参照具体规范，此处按常规逻辑整理，原文可能有误或指代特定条件，此处保留原文意图：当为II级螺纹钢筋时用括号内数值）。 3. 选用预埋件时，必须使外部传力件与本图集中有关表格中所注受力状态一致，以保证锚筋受力状态和预埋件的计算假定相吻合。 4. 受力预埋件位置的确定，必须使边排锚筋符合本图集中相应位置要求。 5. 考虑地震作用组合的预埋件，在靠近锚筋根部增设一根直径≥Φ10的封闭钢箍并与锚筋贴紧绑扎（见图一）。 6. 当进行抗震验算时，表中承载力设计值应乘以承载力折减系数0.8（见例2）。 7. 在中、重级吊车水平荷载作用时的疲劳验算，受拉承载力的设计值应乘以承载力折减系数0.6，受剪承载力设计值应乘以承载力折减系数0.4（见例3、例4）。 8. 选用实例 例1：在C25钢筋混凝土结构中预埋一200×200×12的钢板预埋件，承受设计荷载V=20.5kN，M=4.0kN·m，试选择预埋件型号。 解：在方形钢板受力预埋件选用表2中查得M₁-7，其钢板尺寸为200×200×12，在C25混凝土中承载力设计值V=21.45kN > 20.50kN，M=4.29kN·m > 4.0kN·m，满足要求。预埋件埋设在C25混凝土中，所以预埋件型号为M₁-7A。 例2：在7度抗震设防的钢筋混凝土结构中预埋250×250×12的钢板，其内力设计值V=22.00kN，M=4.10kN·m，钢筋混凝土结构采用C30混凝土，试选择预埋件型号。 解：在方形钢板受力预埋件选用表5中查得M₁-18，其钢板尺寸为250×250×12，在C30混凝土中承载力设计值V = 27.96×0.8 = 22.368kN > 22.00kN，M = 5.59×0.8 = 4.472kN·m > 4.10kN·m，满足要求。预埋件埋设在C30混凝土中，所以预埋件型号为M₁-18B。 例3：一单层工业厂房中，吊车梁承受重级吊车横向水平荷载作用时的疲劳验算，上翼缘与柱连接的柱上预埋件所受拉力标准值为Nk=84kN。采用C30钢筋混凝土内预埋一200×400×12的钢板预埋件。试选择预埋件型号。 解：在矩形钢板受力预埋件选用表中查得M₂-13，其钢板尺寸为200×400×12，在C30混凝土中承载力设计值N = 190.73×0.6 = 114.43kN > 84.00kN，满足要求。预埋件埋设在C30混凝土中，为受拉预埋件，所以预埋件型号为M₂-13B。 例4：一重型吊车梁，柱顶与吊车梁上翼连接的预埋件承受中级吊车横向水平荷载作用时的疲劳验算所承受的剪力标准值为Vk=55kN，柱采用C25钢筋混凝土，柱顶预埋件为一200×400×12。试选择预埋件型号。 解：在矩形钢板受力预埋件选用表查得M₂-13，其钢板尺寸为200×400×12。在C25混凝土内承载力设计值为V = 171.09×0.4 = 68.43kN > 55kN，满足要求。预埋件埋设在C25混凝土中，为受剪预埋件，所以预埋件型号为M₂-13C。 六、构造要求 1. 边排锚筋中心线至构件边缘的距离应符合下列要求： (1) 受拉预埋件（图2）：C₁≥3d 且不小于45mm。 (2) 受剪、受斜拉或受压剪预埋件（图3）： - 平行剪力方向：C₁≥6d 且不小于70mm。 - 垂直剪力方向：C₂=3d 且不小于45mm。 2. 预埋件的锚筋应放在构件的最外排主筋内侧（图4）。 3. 受拉预埋件位于构件受拉区时，应设法使锚筋承受的拉力传到构件受压区（图5）。 4. 受剪预埋件位于构件受拉区时，应采用吊筋将剪力传到构件受压区，吊筋直径d₄应经计算确定，且d₄≥Φ12（图6）。 5. 对处于混凝土浇灌面上的预埋件，当钢板两边长均>250mm时，应在板面上部适当位置开设直径D=30mm的排气浆孔，以利浇灌密实混凝土。 七、焊接要求 1. 焊条、焊剂： - 当钢板或型钢与锚筋采用手工电弧焊时，I级钢锚筋采用E43型焊条，II级钢锚筋采用E50型焊条。 - 当采用压力埋弧焊时，其焊剂可采用431焊剂或其他性能相近的焊剂。
