【05D09】 空调自控

05系列建筑标准设计图集
DBJ/T 03-22-2005
图集号：05D9

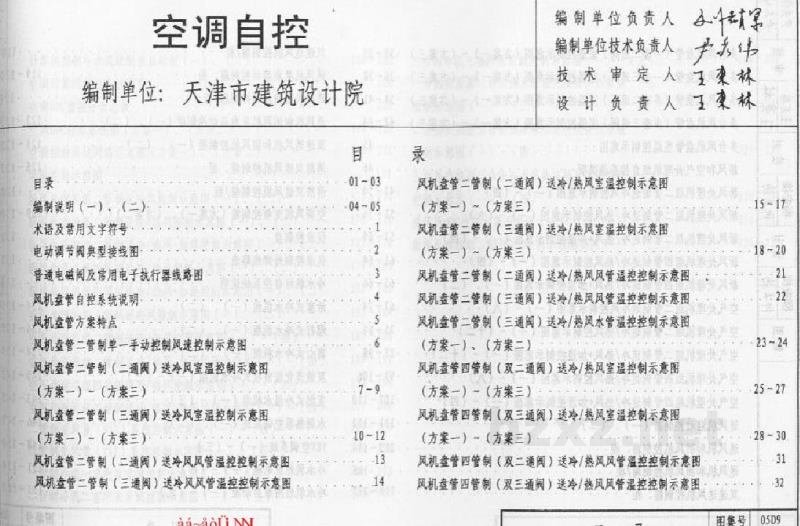

空调自控

编制单位：天津市建筑设计院

目录

编制说明（一）、（二）
术语及常用文字符号
电动调节阀典型接线图
普通电磁阀及带用电磁执行器线路图
风机盘管自控系统说明
风机盘管方案特点

1. 风机盘管二管制（二通阀）送冷风室温控制示意图（方案一）～（方案三）
2. 风机盘管二管制（三通阀）送冷风室温控制示意图（方案一）～（方案三）
3. 风机盘管二管制（二通阀）送冷风风管温控控制示意图
4. 风机盘管二管制（三通阀）送冷风风管温控控制示意图
5. 风机盘管二管制（二通阀）送冷/热风室温控制示意图（方案一）～（方案三）
6. 风机盘管二管制（三通阀）送冷/热风室温控制示意图（方案一）～（方案三）
7. 风机盘管二管制（二通阀）送冷/热风风管温控控制示意图
8. 风机盘管二管制（三通阀）送冷/热风风管温控控制示意图
9. 风机盘管二管制（三通阀）送冷/热风水管温控控制示意图（方案一）～（方案三）
10. 风机盘管四管制（双二通阀）送冷/热风室温控制示意图（方案一）～（方案三）
11. 风机盘管四管制（双三通阀）送冷/热风室温控制示意图（方案一）～（方案三）
12. 风机盘管四管制（双二通阀）送冷/热风风管温控控制示意图
13. 风机盘管四管制（双三通阀）送冷/热风风管温控控制示意图
14. 多台风机盘管（一套二通阀）室温控制示意图（方案一）～（方案三）
15. 多台风机盘管（一套三通阀）室温控制示意图（方案一）～（方案三）
16. 多台风机盘管（多套二通阀）室温控制示意图（方案一）～（方案三）
17. 多台风机盘管（多套三通阀）室温控制示意图（方案一）～（方案三）
18. 多台风机盘管室温控制示意图

新风和空气处理机组自控系统说明
19. 新风处理机组二管制送冷风控制示意图（一）～（四）
20. 新风处理机组二管制送冷/热风控制示意图（一）～（六）
21. 新风处理机组二管制送冷/热风+加湿控制示意图（一）～（四）
22. 新风处理机组四管制送冷/热风控制示意图（一）～（四）
23. 新风处理机组四管制送冷/热风+加湿控制示意图（一）～（二）
24. 空气处理机组二管制送冷风控制示意图（一）～（八）
25. 空气处理机组二管制送冷/热风控制示意图（一）～（十二）
26. 空气处理机组二管制送冷/热风+加湿控制示意图（一）～（十二）
27. 空气处理机组四管制送冷/热风控制示意图（一）～（八）
28. 空气处理机组四管制送冷/热风+加湿控制示意图（一）～（四）
29. 送风机启动控制箱（一）、（二）

送风机和回风机控制箱、柜
30. 送风机和回风机控制箱/柜
31. 双速送风机控制箱、柜
32. 双速送风机控制箱/柜
33. 送风机星角启动控制箱、柜
34. 送风机星角启动控制箱/柜
35. 送风机和回风机星角启动控制柜（一）、（二）
36. 双速送风机和回风机控制柜（一）、（二）
37. 消防双速风机控制箱、柜
38. 消防双速风机控制箱/柜
39. 空调风机变频控制箱（方案一）、（方案二）
40. 仪表控制盘
41. 仪表控制外部线路表

冷水机组自控系统说明
42. 活塞式冷水机组（一）、（二）
43. 螺杆式冷水机组（一）、（二）
44. 离心式冷水机组（一）、（二）
45. 双效溴化锂吸收式冷水机组（一）～（三）
46. 直燃式冷温水源机组（一）～（三）
47. 水源热泵空调系统（一）、（二）
48. VRV空调系统（一）～（三）
49. 冷水机组配电柜（一）～（四）
50. 冷水机组辅泵启动柜（一）～（九）
51. 计算机控制冷水机组辅泵启动柜（一）、（二）

空调计算机自控系统说明
52. 空调DDC监控分类总表
53. 空调DDC分布系统图（方案一）、（方案二）
54. 空调控制系统网络示意图（方案一）、（方案二）
55. 风机控制示意图
56. 新风处理机组二管制送冷风控制示意图（一）、（二）
57. 新风处理机组二管制送冷/热风控制示意图（一）、（二）
58. 新风处理机组二管制送冷/热风+加湿控制示意图（一）、（二）
59. 新风处理机组四管制送冷/热风控制示意图（一）、（二）
60. 新风处理机组四管制送冷/热风+加湿控制示意图（一）、（二）
61. 空气处理机组二管制送冷风控制示意图（一）、（二）
62. 空气处理机组二管制送冷/热风控制示意图（一）～（四）
63. 空气处理机组二管制送冷/热风+加湿控制示意图（一）～（四）
64. 空气处理机组四管制送冷/热风控制示意图（一）～（四）
65. 空气处理机组四管制送冷/热风+加湿控制示意图（一）～（四）
66. 二管制变风量（VAV）系统控制示意图（一）～（四）
67. 四管制变风量（VAV）系统控制示意图（一）～（四）
68. 一台制冷机一套辅泵系统控制示意图（一）～（四）
69. 二台制冷机二套辅泵系统控制示意图（一）～（五）
70. 三台制冷机三套辅泵系统控制示意图（一）～（五）
71. 一台热交换器二台供热水泵热交换及供热系统控制示意图（一）～（三）
72. 二台热交换器三台供热水泵热交换及供热系统控制示意图（一）～（四）
73. 三台热交换器三台供热水泵热交换及供热系统控制示意图（一）～（四）
74. 排风机DDC控制示意图实例（一）、（二）
75. 新风处理机组二管制DDC控制示意图实例（一）、（二）

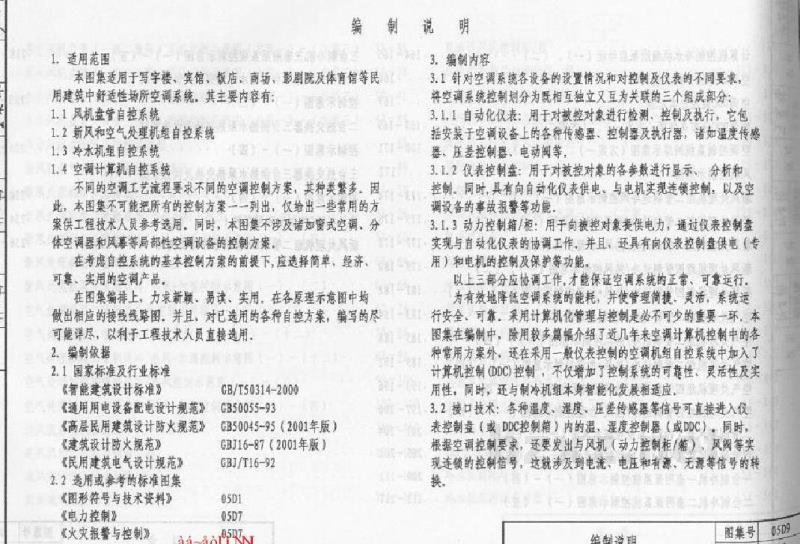

编制说明

1. 适用范围
本图集适用于写字楼、宾馆、饭店、商场、影剧院及体育馆等民用建筑中舒适性场所的空调系统。其主要内容包括：
1.1 风机盘管自控系统
1.2 新风和空气处理机组自控系统
1.3 冷水机组自控系统
1.4 空调计算机自控系统

不同的空调工艺流程要求不同的空调控制方案，其种类繁多。因此，本图集不可能把所有的控制方案一一列出，仅给出一些常用的方案供工程技术人员参考选用。同时，本图集不涉及诸如窗式空调、分体空调器和风扇等局部性空调设备的控制方案。

2. 编制依据
2.1 国家标准及行业标准
- GB 50055-93《通用用电设备配电设计规范》
- GB 50045-95（2001年版）《高层民用建筑设计防火规范》
- GBJ 16-87（2001年版）《建筑设计防火规范》
- GBJ/T 16-92《民用建筑电气设计规范》
- GB/T 50314-2000《智能建筑设计标准》

2.2 选用或参考的标准图集
- 05D1《图形符号与技术资料》
- 05D7《电力控制》
- 《火灾报警与控制》

3. 编制内容
针对空调系统各设备的设置情况和对控制及仪表的不同要求，将空调系统控制划分为既相互独立又为关联的三个组成部分：

3.1.1 自动化仪表
用于对被控对象进行检测、控制及执行。它包括安装于空调设备上的各种传感器、控制器及执行器，例如温度传感器、压差控制器、电动阀等。

3.1.2 仪表控制盘
用于对被控对象的主要参数进行显示、分析和控制。同时，具有向自动化仪表供电，与电机实现连锁控制，以及空调设备的事故报警等功能。

3.1.3 动力控制箱柜
用于向被控对象提供电力，通过仪表控制盘实现与自动化仪表的协调工作。并且，还具有向仪表控制盘供电、考虑自控系统的基本控制方案，以及电机的控制及保护等功能。

在图集编排上，力求新颖、易读、实用。在各原理示意图中均作出相应的接线线路图，并且，对已选用的各种自控方案，编写的尽可能详尽，以利于工程技术人员直接选用。

3.2 接口技术
各种温度、湿度、压差传感器等信号可直接进入仪表控制盘或DDC控制箱内的温度控制器或DDC。同时根据空调控制要求，还要发出与风机（动力控制柜/箱、风阀等）实现连锁的控制信号，这就涉及到电流、电压和有源、无源等信号的转换。

在图集编制中，除用较多篇幅介绍了近几年来空调计算机控制中的各种常用方案外，还在采用一般仪表控制的空调机组自控系统中加入计算机控制（DDC控制）。不仅增加了控制系统的可靠性、灵活性及实用性，同时，还与制冷机组本身智能化发展相适应。采用计算机化管理与控制是必不可少的重要一环，以保证空调系统的正常、可靠运行，有效地降低空调系统的能耗，并使管理简捷、灵活，系统运行安全、可靠。在考虑自控系统的基本控制方案的前提下，应选择简单、经济、可靠、实用的空调产品。
