【12ZG401】 预应力混凝土空心板（中南标图集）

中南地区工程建设标准设计 结构图集 ③ 2012
钢筋混凝土平板 现浇混凝土空心楼盖平面整体表示方法制图规则及构造详图 钢筋混凝土过梁 预应力混凝土空心板
12ZG301 12ZG303 12ZG313 12ZG401
中国建筑工业出版社

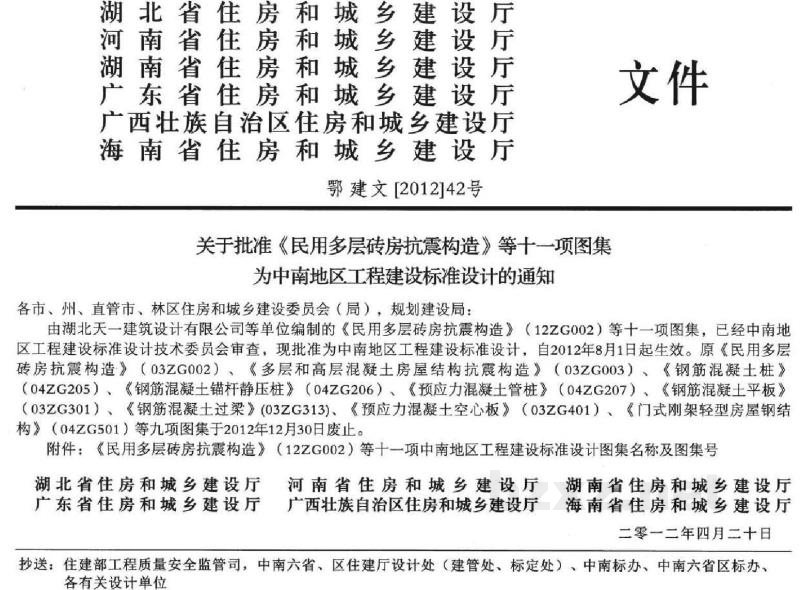

鄂建文[2012]42号
关于批准《民用多层砖房抗震构造》等十一项图集为中南地区工程建设标准设计的通知

各市、州、直管市、林区住房和城乡建设委员会（局），规划建设局：

由湖北天一建筑设计有限公司等单位编制的《民用多层砖房抗震构造》（12ZG002）等十一项图集，已经中南地区工程建设标准设计技术委员会审查，现批准为中南地区工程建设标准设计，自2012年8月1日起生效。原《民用多层砖房抗震构造》（03ZG002）、《多层和高层混凝土房屋结构抗震构造》（03ZG003）、《钢筋混凝土桩》（04ZG205）、《钢筋混凝土锚杆静压桩》（04ZG206）、《预应力混凝土管桩》（04ZG207）、《钢筋混凝土平板》（03ZG301）、《钢筋混凝土过梁》（03ZG313）、《预应力混凝土空心板》（03ZG401）、《门式刚架轻型房屋钢结构》（04ZG501）等九项图集于2012年12月30日废止。

附件：《民用多层砖房抗震构造》（12ZG002）等十一项中南地区工程建设标准设计图集名称及图集号

湖北省住房和城乡建设厅 河南省住房和城乡建设厅 湖南省住房和城乡建设厅 广东省住房和城乡建设厅 广西壮族自治区住房和城乡建设厅 海南省住房和城乡建设厅
二零一二年四月二十日

抄送：住建部工程质量安全监管司，中南六省、区住建厅设计处（建管处、标定处），中南标办、中南六省区标办、各有关设计单位

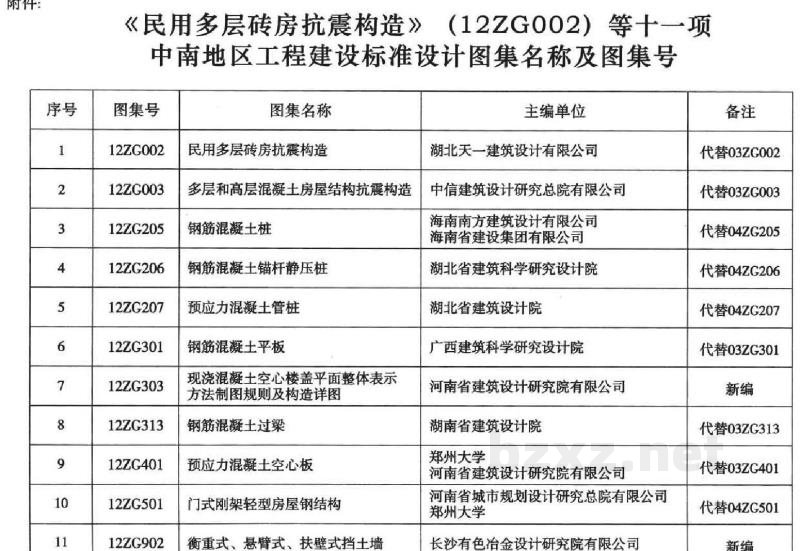

附件：《民用多层砖房抗震构造》（12ZG002）等十一项中南地区工程建设标准设计图集名称及图集号

序号 | 图集号 | 图集名称 | 主编单位 | 备注
1 | 12ZG002 | 民用多层砖房抗震构造 | 湖北天一建筑设计有限公司 | 代替03ZG002
2 | 12ZG003 | 多层和高层混凝土房屋结构抗震构造 | 中信建筑设计研究总院有限公司 | 代替03ZG003
3 | 12ZG205 | 钢筋混凝土桩 | 海南南方建筑设计有限公司 | 代替04ZG205
4 | 12ZG206 | 钢筋混凝土锚杆静压桩 | 海南省建设集团有限公司 | 代替04ZG206
5 | 12ZG207 | 预应力混凝土管桩 | 湖北省建筑科学研究设计院 | 代替04ZG207
6 | 12ZG301 | 钢筋混凝土平板 | 湖北省建筑设计院 | 代替03ZG301
7 | 12ZG303 | 现浇混凝土空心楼盖平面整体表示方法制图规则及构造详图 | 广西建筑科学研究设计院 | 新编
8 | 12ZG313 | 钢筋混凝土过梁 | 河南省建筑设计研究院有限公司 | 代替03ZG313
9 | 12ZG401 | 预应力混凝土空心板 | 郑州市建筑设计院有限公司 河南省城市规划设计研究总院有限公司 郑州大学 | 代替03ZG401
10 | 12ZG501 | 门式刚架轻型房屋钢结构 | 长沙有色冶金设计研究院有限公司 | 代替04ZG501
11 | 12ZG902 | 衡重式、悬臂式、扶壁式挡土墙 | 河南省建筑设计研究院有限公司 河南省城市规划设计研究总院有限公司 郑州大学 | 新编

批准单位：
湖北省住房和城乡建设厅
河南省住房和城乡建设厅
湖南省住房和城乡建设厅
广东省住房和城乡建设厅
广西壮族自治区住房和城乡建设厅
海南省住房和城乡建设厅

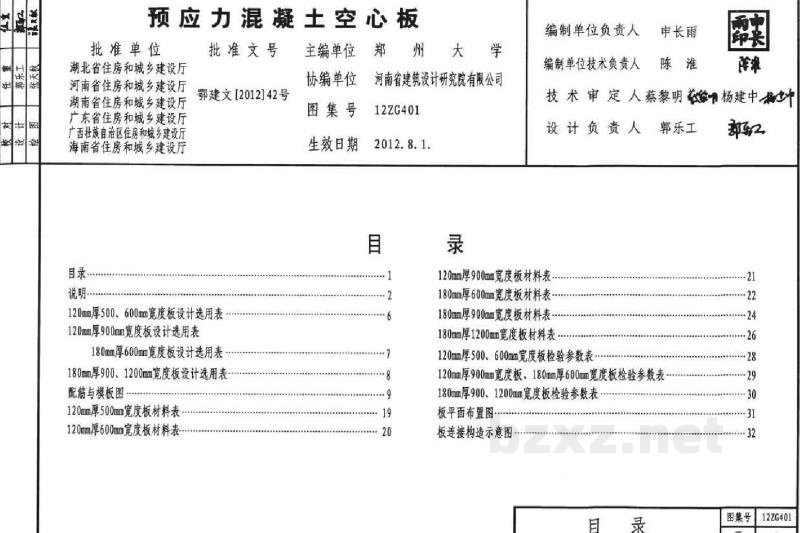

目录

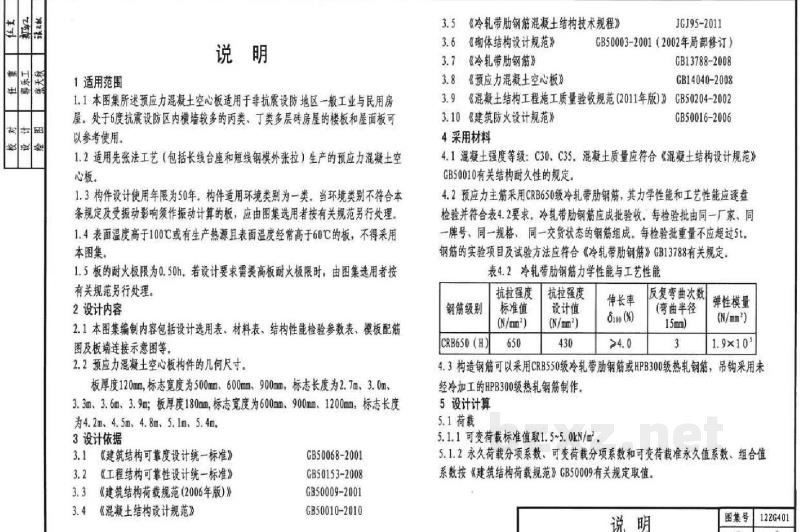

1 说明
1.1 本图集所述预应力混凝土空心板适用于非抗震设防地区一般工业与民用房屋。处于6度抗震设防区内横墙较多的丙类、丁类多层砖房屋的楼板和屋面板可以参考使用。
1.2 适用先张法工艺（包括长线台座和短线钢模外张拉）生产的预应力混凝土空心板。
1.3 构件设计使用年限为50年，构件适用环境类别为一类，当环境类别不符合本条规定及受振动影响须作振动计算的板，应由图集选用者按有关规范另行处理。
1.4 表面温度高于100℃或有生产热源且表面温度经常高于60℃的板，不得采用本图集。
1.5 板的耐火极限为0.50h，若设计要求需提高板耐火极限时，由图集选用者按有关规范另行处理。

2 设计内容
2.1 本图集编制内容包括设计选用表、材料表、结构性能检验参数表、模板配筋图及板端连接示意图等。
2.2 预应力混凝土空心板构件的几何尺寸。板厚度120mm，标志宽度为500mm、600mm、900mm，标志长度为2.7m、3.0m、3.3m、3.6m、3.9m；板厚度180mm，标志宽度为600mm、900mm、1200mm，标志长度为4.2m、4.5m、4.8m、5.1m、5.4m。

3 设计依据
3.1 《建筑结构可靠度设计统一标准》 GB50068-2001
3.2 《工程结构可靠性设计统一标准》 GB50153-2008
3.3 《建筑结构荷载规范（2006年版）》 GB50009-2001
3.4 《混凝土结构设计规范》 GB50010-2010
3.5 《冷轧带肋钢筋混凝土结构技术规程》 JGJ95-2011
3.6 《砌体结构设计规范》 GB50003-2001（2002年局部修订）
3.7 《冷轧带肋钢筋》 GB13788-2008
3.8 《预应力混凝土空心板》 GB14040-2008
3.9 《混凝土结构工程施工质量验收规范（2011年版）》 GB50204-2002
3.10 《建筑防火设计规范》 GB50016-2006

4 采用材料
4.1 混凝土强度等级：C30、C35。混凝土质量应符合《混凝土结构设计规范》GB50010有关结构耐久性的规定。
4.2 预应力主筋采用CRB650级冷轧带肋钢筋，其力学性能和工艺性能应逐盘检验并符合表4.2要求，冷轧带肋钢筋应成批验收。每检验批由同一厂家、同一牌号、同一规格、同一交货状态的钢筋组成。每检验批重量不应超过5t。钢筋的实验项目及试验方法应符合《冷轧带肋钢筋》GB13788有关规定。

表4.2 冷轧带肋钢筋力学性能与工艺性能
钢筋级别: CRB650 (H)
抗拉强度标准值 (N/mm²): 650
抗拉强度设计值 (N/mm²): 430
伸长率 δ5 (%): >4.0
反复弯曲次数 (弯曲半径 15mm): 3
弹性模量 (N/mm²): 1.9×10⁵

4.3 构造钢筋可以采用CRB550级冷轧带肋钢筋或HPB300级热轧钢筋，吊钩采用未经冷加工的HPB300级热轧钢筋制作。

5 设计计算
5.1 荷载
5.1.1 可变荷载标准值取1.5~5.0kN/m²。
5.1.2 永久荷载分项系数，可变荷载分项系数和可变荷载准永久值系数、组合值系数按《建筑结构荷载规范》GB50009有关规定取值。

5.2 计算准则
5.2.1 板的安全等级为二级，取结构构件的重要性系数γ₀=1.0。
5.2.2 板承载能力极限状态计算按持久设计状况，短暂设计状况考虑，取基本组合设计值。
5.2.3 板正常使用极限状态分别按荷载的准永久组合并考虑长期作用的影响或荷载标准组合并考虑长期作用的影响进行。
5.3 板的内力按照均布荷载作用的简支板进行计算。
5.4 板跨中裂缝控制等级为二级，即为一般要求不出现裂缝，按照《冷轧带肋钢筋混凝土结构技术规程》JGJ95进行验算。
5.5 板跨中在荷载效应标准组合并考虑长期作用影响的最大挠度允许值：L/200。
5.6 预应力钢筋张拉控制应力：当板标志长度L≤3.0m，取σcon=0.6fptk；L>3.0m取σcon=0.7fptk。
5.7 预应力损失：依照《冷轧带肋钢筋混凝土结构技术规程》JGJ95计算各项预应力损失值（不考虑加热养护）。当张拉应力检测不足时，可以依据规范有关规定自行核算张拉力值，采用超张拉。

6 选用方法
6.1 板的型号：YKB-XXXXX
其中：
YKB——预应力混凝土空心板
X——板标志长度（5~0.5m, 6~0.6m 等，具体见选用表）
X——板标志宽度（9~0.9m, 12~1.2m 等，具体见选用表）
X——荷载等级编号

6.2 当依据均布荷载选定板型号时，须同时满足以下三式：
(1) G + Q ≤ [Q]
(2) G + Q ≤ [Qs]
(3) G + Q ≤ [Qf]
式中：
G——永久荷载标准值，不包括板自重及灌缝重
Q——可变荷载标准值
[Q]——允许荷载设计值，不包括板自重及灌缝重
[Qs]——按荷载标准组合计算的允许荷载值，不包括板自重及灌缝重
[Qf]——按荷载准永久组合计算的允许荷载值，不包括板自重及灌缝重

注：原文中部分公式符号可能存在OCR识别偏差，此处根据上下文逻辑修正为常见的力学符号表示，实际使用时请以原图集图纸为准。
