【宁02J4-4】 内装修（四）变形缝、窗台及窗帘配件

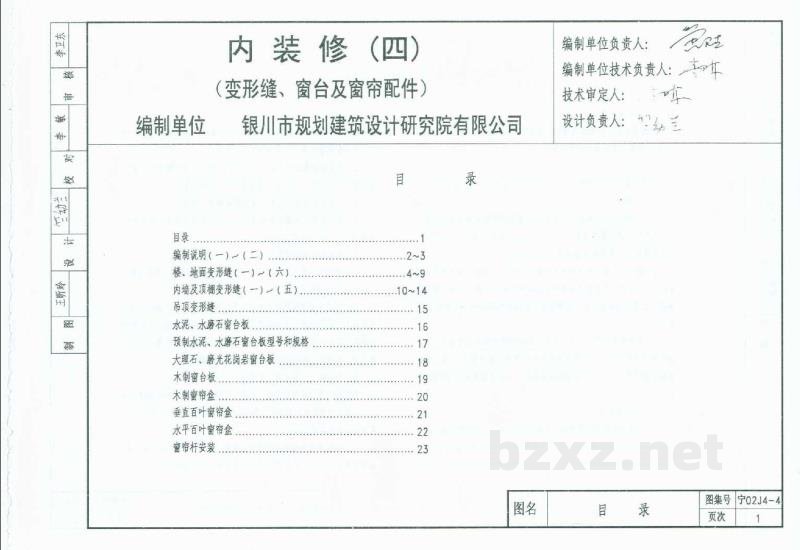

目录
1 编制说明
2 楼、地面变形缝
3 内墙及顶棚变形缝
4 吊顶变形缝
5 水泥、水磨石窗台板
6 预制水泥、水磨石窗台板型号和规格
7 大理石、磨光花岗岩窗台板
8 木制窗台板
9 木制窗帘盒
10 垂直百叶窗帘盒
11 水平百叶窗帘盒
12 窗帘杆安装

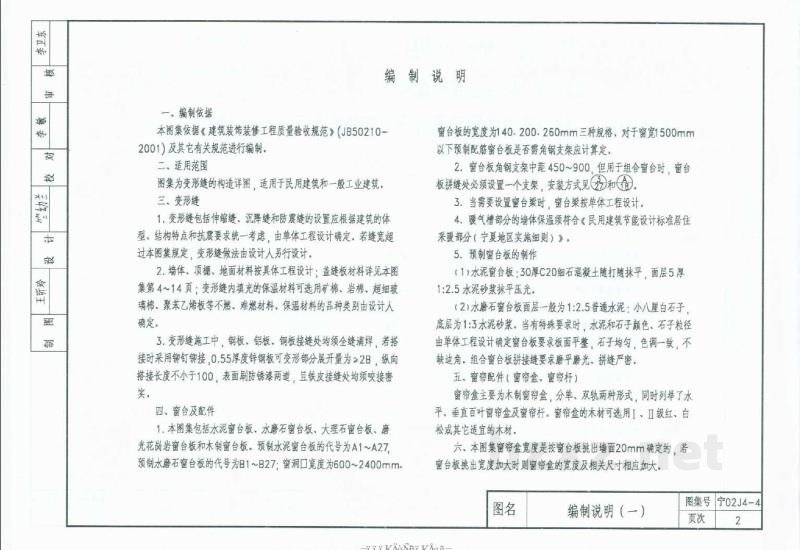

一、编制说明

1. 编制依据
本图集依据《建筑装饰装修工程质量验收规范》（GB50210-2001）及其它有关规范进行编制。

2. 适用范围
本图集为变形缝的构造详图，适用于民用建筑和一般工业建筑。

3. 变形缝
(1) 变形缝包括伸缩缝、沉降缝和防震缝。其设置应根据建筑的体型、结构特点和抗震要求统一考虑，由单体工程设计确定。若缝宽超过本图集规定，变形缝做法由设计人另行设计。
(2) 墙体、顶棚、地面材料按具体工程设计；盖缝板材料详见本图集第4~14页。变形缝内填充的保温材料可选用矿棉、岩棉、超细玻璃棉、聚苯乙烯板等不燃、难燃材料。保温材料的品种类别由设计人确定。
(3) 变形缝施工中，钢板、铝板、铜板接缝处均须全缝满焊。若搭接时采用铆钉铆接，0.55mm厚度锌钢板可变形部分展开量为2倍，纵向搭接长度不小于100mm，表面刷防锈漆两道，且铁皮接缝处均须咬接密实。

4. 窗台及配件
(1) 本图集包括水泥窗台板、水磨石窗台板、大理石窗台板、磨光花岗岩窗台板和木制窗台板。预制水泥窗台板的代号为A1~A27，预制水磨石窗台板的代号为B1~B27。窗洞口宽度为600~2400mm，窗台板的宽度为140mm、200mm、260mm三种规格。对于窗宽1500mm以下的预制配筋窗台板，是否需角钢支架应经计算确定。
(2) 窗台板角钢支架中距450~900mm，但用于组合窗台时，窗台板拼缝处必须设置一个支架，安装方式详见相关节点图。
(3) 当需要设置窗台梁时，窗台梁按单体工程设计。
(4) 暖气槽部分的墙体保温须符合《民用建筑节能设计标准居住采暖部分（宁夏地区实施细则）》。
(5) 预制窗台板的制作：
① 水泥窗台板：30厚C20细石混凝土随打随抹平，面层5厚1:2.5水泥砂浆抹平压光。
② 水磨石窗台板：面层一般为1:2.5普通水泥：小八厘白石子，底层为1:3水泥砂浆。当有特殊要求时，水泥和石子颜色、石子粒径由单体工程设计确定。窗台板要求板面平整，石子均匀，色调一致，不缺边角。组合窗台板拼接缝要求磨平磨光、拼缝严密。

5. 窗帘配件（窗帘盒、窗帘杆）
(1) 窗帘盒主要为木制窗帘盒，分单、双轨两种形式，同时列举了水平、垂直百叶窗帘盒及窗帘杆。窗帘盒的木材可选用Ⅱ级红、白松或其它适宜的木材。
(2) 本图集窗帘盒宽度是按窗台板挑出墙面20mm确定的，若窗台板挑出宽度加大时，则窗帘盒的宽度及相关尺寸相应加大。

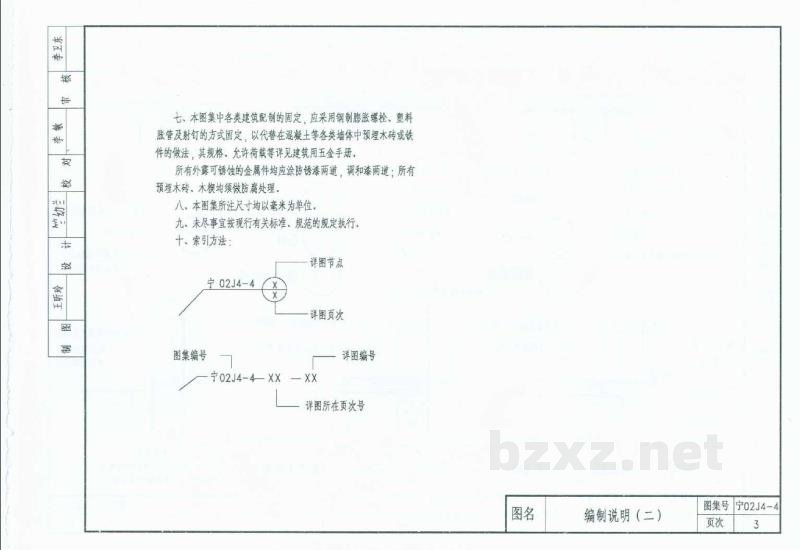

6. 其他规定
(1) 本图集中各类建筑配制的固定，应采用钢制膨胀螺栓、塑料胀管及射钉的方式固定，以代替在混凝土等各类墙体中预埋木砖或铁件的做法，其规格、允许荷载等详见建筑用五金手册。所有外露可锈蚀的金属件均应涂防锈漆两道，调和漆两道；所有预埋木砖、木模均须做防腐处理。
(2) 本图集所注尺寸均以毫米为单位。
(3) 未尽事宜按现行有关标准、规范的规定执行。
(4) 索引方法：
详图节点：宁02J4-4—XX—XX
图集编号：宁02J4-4
详图编号：XX
详图所在页次号：XX

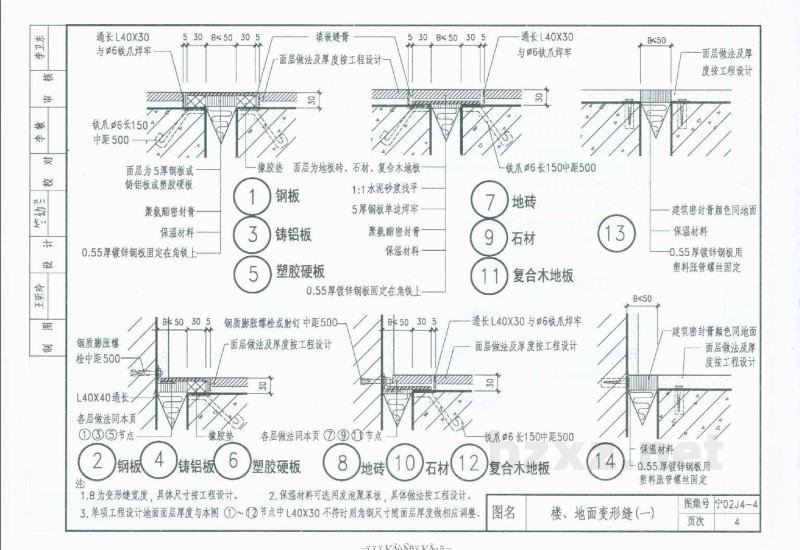

二、楼、地面变形缝构造详图说明

节点1-9（页次4-5）：
1. B为变形缝宽度，具体尺寸按工程设计。
2. 各层做法同本页相关节点。面层为5厚钢板或铸铝板或塑胶硬板，或按工程设计。
3. 0.55厚镀锌钢板固定在角铁上，钢质膨胀螺栓或射钉中距500mm。
4. 保温材料可选用发泡聚苯板、矿棉、岩棉等，具体做法按工程设计。
5. 聚氨酯密封膏或建筑密封膏填缝，颜色同地面或按设计要求。
6. 面层做法及厚度按工程设计（如地板砖、石材、复合木地板等）。
7. 5厚钢板单边焊牢或双面刷防锈漆两道。
8. 踢脚板按工程设计。

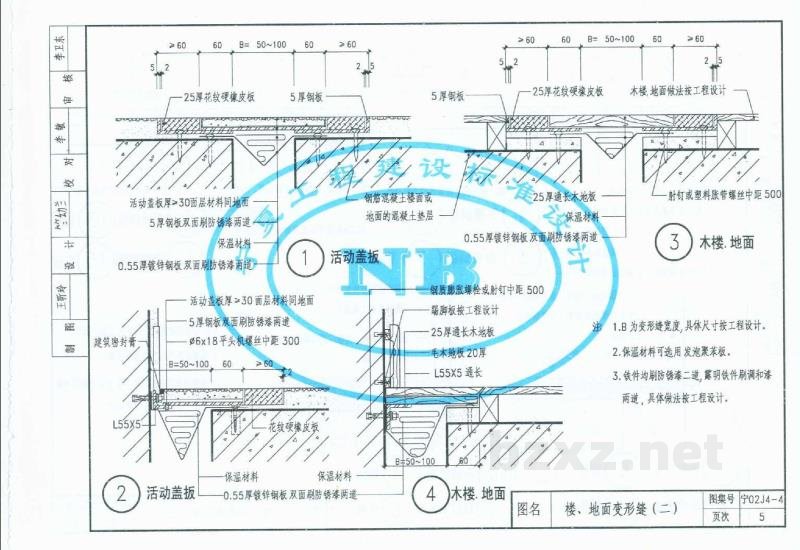

节点10-14（页次5-6）：
1. B为变形缝宽度，具体尺寸按工程设计。
2. 5厚不锈钢板、铜板、席纹钢板、铝板。
3. 5厚花纹硬橡皮粘贴于5厚钢板上。
4. 0.55厚镀锌钢板双面刷防锈漆两道。
5. 钢质膨胀螺栓或射钉中距500mm。
6. 保温材料可选用发泡聚苯板。
7. 铁件均刷防锈漆二道，露明铁件刷调和漆两道，具体做法按工程设计。

注：本部分内容基于OCR识别的图集目录及编制说明整理，具体施工请参照原图集图纸。
