【L95G318】 钢筋混凝土迭合板

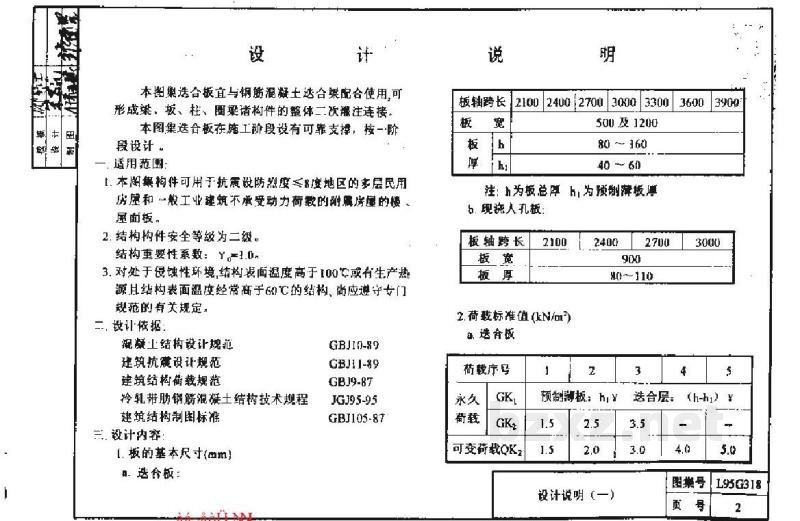

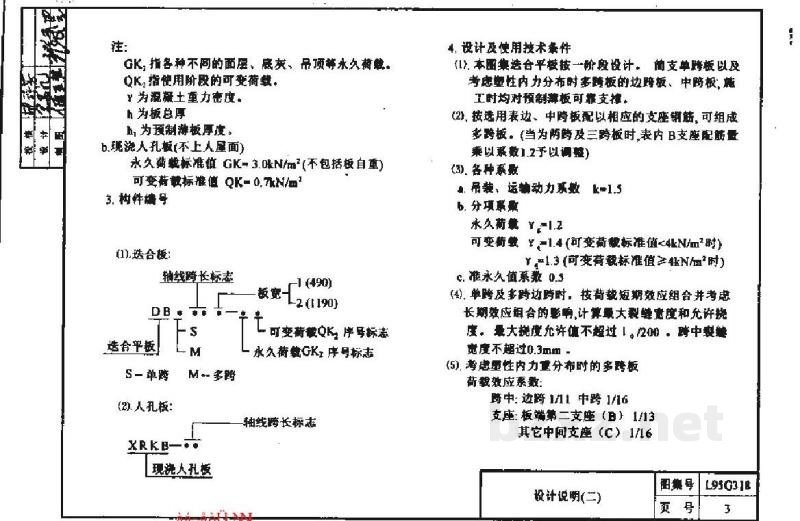

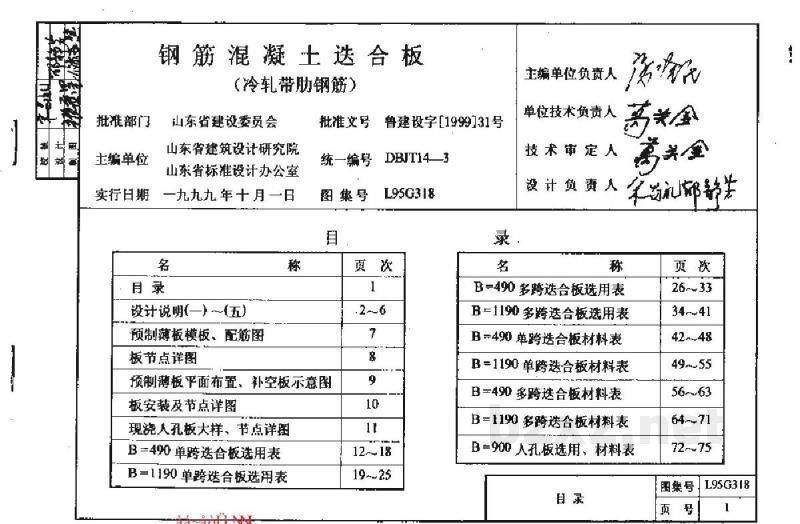

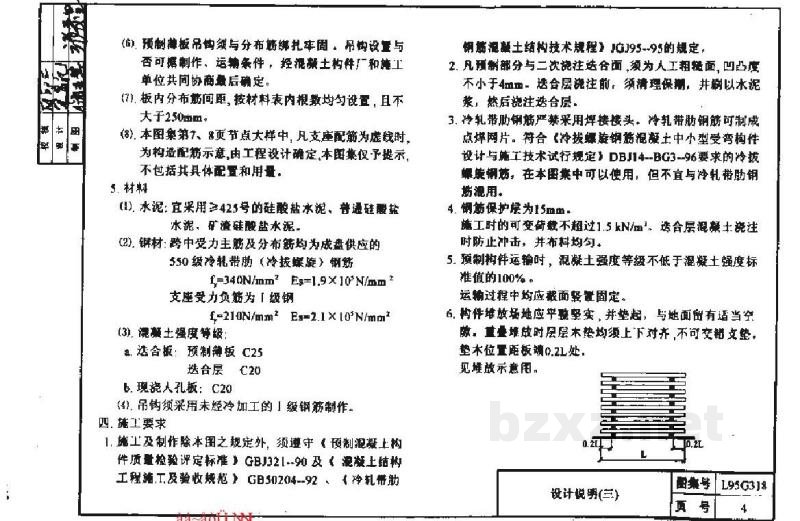

图集号：L95G318 批准部门：山东省建设委员会 主编单位：山东省建筑设计研究院、山东标准设计办公室 实行日期：一九九九年十月一日 钢筋混凝土迭合板（冷轧带肋钢筋） 目录 1. 设计说明（一）~（五） 2. 预制薄板模板、配筋图 3. 板节点详图 4. 预制薄板平面布置、补空板示意图 5. 板安装及节点详图 6. 现浇人孔板大样、节点详图 7. B=490单跨迭合板选用表 8. B=1190单跨迭合板选用表 9. B=490多跨迭合板选用表 10. B=1190多跨迭合板选用表 11. B=490单跨迭合板材料表 12. B=1190单跨迭合板材料表 13. B=490多跨迭合板材料表 14. B=1190多跨迭合板材料表 15. B=900人孔板选用、材料表 设计说明（一） 1. 适用范围 本图集构件可用于抗震设防烈度≤8度地区的多层民用建筑和一般工业建筑不承受动力荷载的附属房屋的楼、屋面板。 结构构件安全等级为二级。 结构重要性系数：γ0=1.0。 对处于侵蚀性环境、结构表面温度高于100℃或有生产热源且结构表面温度经常高于60℃的结构，尚应遵守专门规范的有关规定。 2. 设计依据 《混凝土结构设计规范》GBJ10-89 《建筑抗震设计规范》GBJ11-89 《建筑结构荷载规范》GBJ9-87 《冷轧带肋钢筋混凝土结构技术规程》JGJ95-95 《建筑结构制图标准》GBJ105-87 3. 设计内容 (1) 板的基本尺寸(mm) 迭合板： 轴线跨长：2100, 2400, 2700, 3000, 3300, 3600, 3900 板宽 B：490, 1190 板总厚 h：80 ~ 160 预制薄板厚 h1：40 ~ 60 注：h为板总厚，h1为预制薄板厚。 现浇人孔板： 轴线跨长：2100, 2400, 2700, 3000, 3300, 3600, 3900 板宽：900 板厚：30 ~ 120 (2) 荷载标准值(kN/m²) 迭合板： 荷载序号 | 永久荷载GK | 可变荷载QK 1 | 1.5 (预制薄板自重及面层等) | 1.5 2 | 2.5 (预制薄板自重及面层等) | 2.0 3 | 3.5 (预制薄板自重及面层等) | 2.5 4 | 4.0 (预制薄板自重及面层等) | 3.0 5 | 5.0 (预制薄板自重及面层等) | 4.0 注：GK1指各种不同的面层、底灰、吊顶等永久荷载。QK指使用阶段的可变荷载。 现浇人孔板（不上人屋面）： 永久荷载标准值 GK = 3.0 kN/m² (不包括板自重) 可变荷载标准值 QK = 0.7 kN/m² (3) 构件编号 迭合板：DBS-单跨, DBM-多跨, XRKB-现浇人孔板 编号规则：DB[S/M][轴线跨长标志][板宽标志](490/1190)-[可变荷载QK序号][永久荷载GK序号] 4. 设计及选用技术条件 (1) 本图集迭合平板按一阶段设计。简支单跨板以及考虑塑性内力重分布时多跨板的边跨板、中跨板，施工时均对预制薄板提供可靠支撑。 (2) 按选用表边、中跨板配以相应的支座钢筋，可组成多跨板。（当为两跨及三跨板时，表内B支座配筋量乘以系数1.2予以调整）。 (3) 各种系数： a. 吊装、运输动力系数 k=1.3 b. 分项系数：永久荷载 γG=1.2；可变荷载 γQ=1.4 (可变荷载标准值<4kN/m²时)，γQ=1.3 (可变荷载标准值≥4kN/m²时)。 c. 准永久值系数 ψq=0.3 (4) 单跨及多跨边跨，按荷载短期效应组合并考虑长期效应组合的影响计算最大裂缝宽度和允许挠度。最大挠度允许值不超过 L/200。跨中裂缝宽度不超过 0.3mm。 (5) 考虑塑性内力重分布时的多跨板荷载效应系数： 跨中：边跨 1/11，中跨 1/16 支座：板端第二支座（B）1/13，其它中间支座（C）1/16 (6) 预制薄板吊钩须与分布筋绑扎牢固，吊钩设置与否可视制作、运输条件，由混凝土构件厂和施工单位共同协商最后确定。 (7) 板内分布筋间距，按材料表内根数均匀设置，且不大于 250mm。 (8) 本图集第7、8页节点大样中，凡支座配筋为虚线时，为构造配筋示意，由工程设计确定，本图集仅予提示，不包括其具体配置和用量。 5. 材料 (1) 水泥：宜采用 ≥42.5 号的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥。 (2) 钢材：跨中受力主筋及分布筋均为成盘供应的 550 级冷轧带肋（冷拔螺旋）钢筋，f=340 N/mm², Es=1.9×10⁵ N/mm²；支座受力负筋为 II 级钢，f=210 N/mm², Es=2.1×10⁵ N/mm²。 (3) 混凝土强度等级： a. 迭合板：预制薄板 C25，迭合层 C20 b. 现浇人孔板：C20 (4) 吊钩须采用未经冷加工的 I 级钢筋制作。 设计说明（三） 6. 施工要求 1. 施工及制作除本图集规定外，须遵守《预制混凝土构件质量检验评定标准》GBJ321-90、《混凝土结构工程施工及验收规范》GB50204-92、《冷轧带肋钢筋混凝土结构技术规程》JGJ95-95 的规定。 2. 凡预制部分与二次浇筑迭合面，须为人工粗槎面，凹凸度不小于 4mm。迭合层浇注前，须清理保持，并以水泥砂浆润湿，然后浇注迭合层。 3. 冷轧带肋钢筋严禁采用焊接接头。冷轧带肋钢筋可制成点焊网片。符合《冷轧带肋钢筋混凝土中小型受弯构件设计与施工技术试行规定》DBJ14-03-96 要求的冷拔螺旋钢筋，在本图集中可以使用，但不宜与冷轧带肋钢筋混用。 4. 钢筋保护层为 15mm。施工时的可变荷载不超过 1.5 kN/m²。迭合层混凝土浇注时防止冲击，并布料均匀。 5. 预制构件运输时，混凝土强度等级不低于混凝土强度标准值的 100%。运输过程中均应截面竖置固定。 6. 构件堆放场地应平整坚实，并垫起，与地面留有适当空隙。重量堆放时层层木垫须上下对齐，不可交错支垒。垫木位置距板端 0.2L 处，见堆放示意图。 7. 安装浇筑混凝土应遵守现行《混凝土外加剂应用技术规范》的规定。 8. 预制薄板安装时，板下与板端接缝处应设可靠临时支撑，并垫以木楔，将预制薄板顶牢，支撑间距 ≤ 1500mm。临时支撑点支承标高均须相同。多层建筑上、下层楼面支撑应在一条竖直线上。拆除支撑应按施工规范有关规定执行。 9. 如须在迭合面内埋设管线时，管线须在预制薄板上 10mm 处开始，直径 d ≤ 25mm，并应尽力避免交叉或模板埋设。管线顶距迭合层上表面 ≥ 35mm。迭合层加厚的重量可加入 GK1 中后选用。 10. 迭合层上表面是否设钢丝网，须据具体工程要求由工程设计者确定。本图集材料表内钢材总量中不包含丝网重。 11. 预制薄板支设长度，当无圈梁时为 35mm，当有圈梁时为 25mm（见图7页节点大样）。本图集选用表材料表均按板两端为 240mm 压墙各 35mm 计算。如遇 370 墙及其它情况，须由工程设计调整。 设计说明（四） 7. 选用方法 1. 说明： (1) 选用表荷载栏内：GK1 不包括板自重。 (2) 构件长度：均按两端支于 240mm 墙体情况计算。 (3) 支座配筋栏内：边跨行内指支座 B（板端的第二支座）配筋，中跨行内指支座 C（板端的第三支座）配筋。 2. 选用实例： (1) 某建筑物单跨简支迭合板轴线跨 3.30m，迭合层浇筑完毕后，板上面层构造和吊顶等永久荷载标准值总计 2.5 kN/m²，可变荷载标准值为 3.0 kN/m²。请选定迭合板编号： 经查，当板宽 B=490 时，可选用 DBS331-23，h=130, h1=60；当板宽 B=1190 时，可选用 DBS332-23，h=130, h1=60。 然后以上述编号自材料表内查得该型号板的材料用量。如不设吊钩，其质量自制筋总量中扣除。 (2) 同上条件，但为五跨连续板，选定迭合板编号。当板宽 B=490 时，可选用 DBM331-23，边跨和中跨 h=100, h1=50。当板宽 B=1190 时，可选用 DBM332-23，边跨和中跨 h=100, h1=30。同时自表内可查得支座 B、支座 C 的钢筋配置规格和间距。后以上述编号自材料表内查得该型号板边跨、中跨、支座 B、支座 C 的材料用量。对于五跨板须由两个边跨、三个中跨、两个 B 支座、两个 C 支座组成该五跨板材料用量。如设吊钩，其质量应乘以五。 (3) 同上条件，但为三跨连续板，选定迭合板编号。当板宽 B=490 时，可选用 DBM331-23，边跨和中跨 h=100, h1=30。同时自表内可查得支座 B 跨钢筋配置规格和间距。
