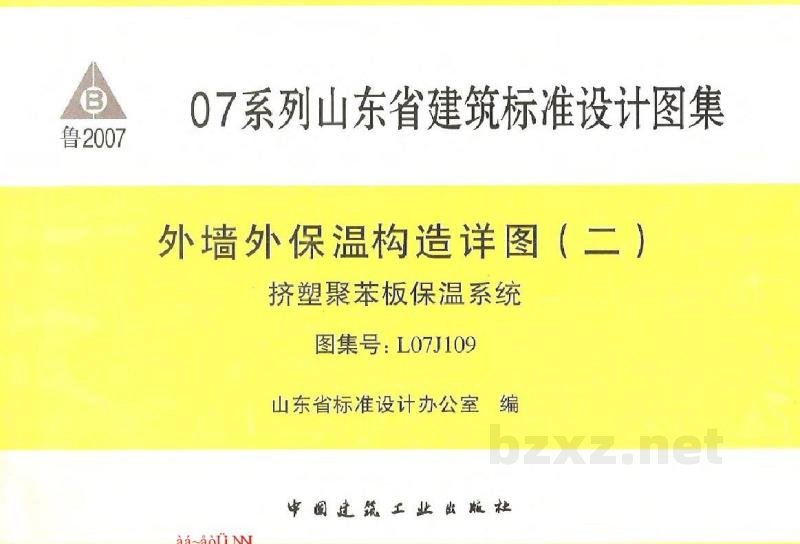

【L07J109】 外墙外保温构造详图（二）挤塑聚苯板保温系统

鲁2007 07系列 山东省建筑标准设计图集
外墙外保温构造详图（二）（挤塑聚苯板保温系统）

图集号：L07J109
批准文号：鲁建设字[2007]16号
统一编号：DBJT14—2
主编单位：山东省建筑科学研究院
协编单位：欧文斯科宁（中国）投资有限公司
实行日期：2008年1月1日

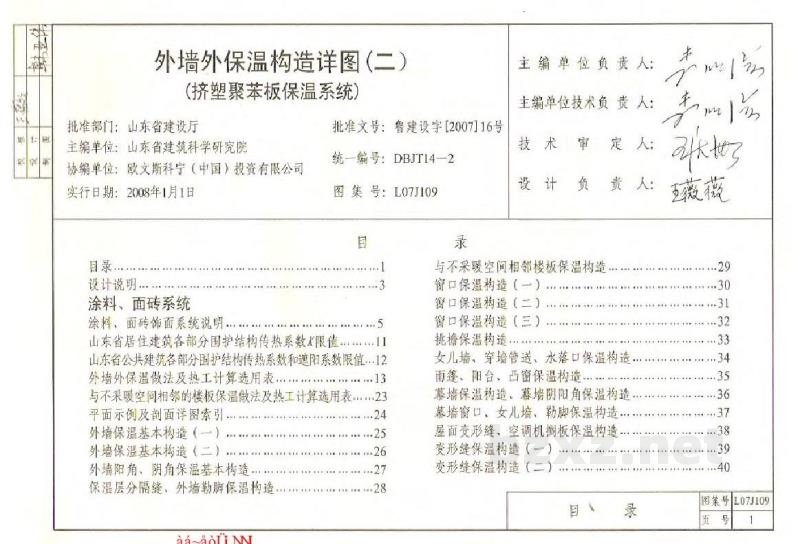

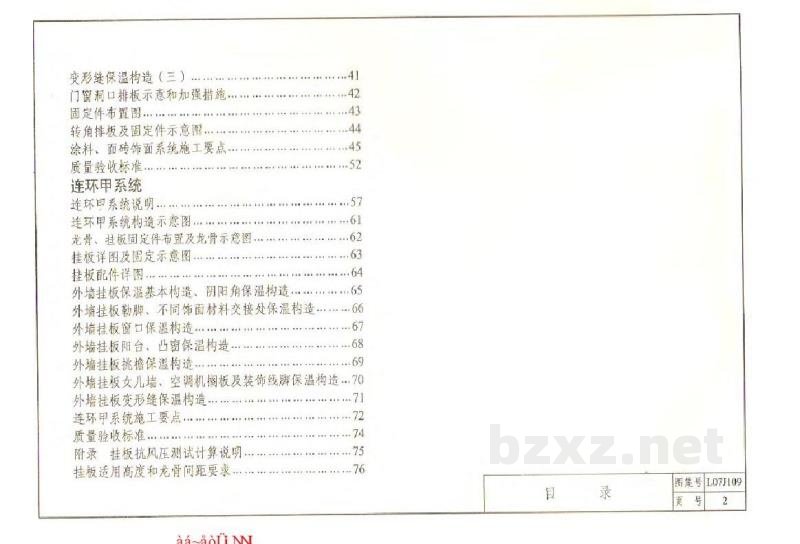

【目录】
1. 设计说明
1.1 涂料、面砖系统说明
1.2 山东省居住建筑各部分围护结构传热系数限值
1.3 山东省公共建筑各部分围护结构传热系数和遮阳系数限值
1.4 外墙外保温做法及热工计算选用表
1.5 与不采暖空间相邻的楼板保温做法及热工计算选用表
1.6 平面示例及墙面详图索引
2. 外墙保温基本构造
2.1 外墙保温基本构造（一）
2.2 外墙保温基本构造（二）
2.3 外墙阳角、阴角保温基本构造
2.4 保温层分隔缝、外墙勒脚保温构造
2.5 窗口保温构造（一）（二）（三）
2.6 挑檐保温构造
2.7 女儿墙、穿墙管、水落口保温构造
2.8 雨篷、阳台、凸窗保温构造
2.9 勒脚保温构造、幕墙阳角保温构造
2.10 幕墙窗口、女儿墙、勒脚保温构造
2.11 屋面变形缝、空调机搁板保温构造
2.12 变形缝保温构造（一）（二）（三）
2.13 门窗洞口排板示意和加强措施
2.14 固定件布置图
2.15 转角排板及固定件示意图
2.16 涂料、面砖饰面系统施工要点
2.17 质量验收标准
3. 连环甲系统
3.1 连环甲系统说明
3.2 连环甲系统构造示意图
3.3 龙骨、挂板固定件布置及龙骨示意图
3.4 挂板详图及固定示意图
3.5 挂板配件详图
3.6 外墙挂板保温基本构造、阴阳角保温构造
3.7 外墙挂板勒脚、不同饰面材料交接处保温构造
3.8 外墙挂板窗口保温构造
3.9 外墙挂板阳台、凸窗保温构造
3.10 外墙挂板挑檐保温构造
3.11 外墙挂板女儿墙、空调机搁板及装饰线脚保温构造
3.12 外墙挂板变形缝保温构造
3.13 连环甲系统施工要点
3.14 质量验收标准
4. 附录
4.1 挂板抗风压测试计算说明
4.2 挂板适用高度和龙骨间距要求

【一、设计说明】

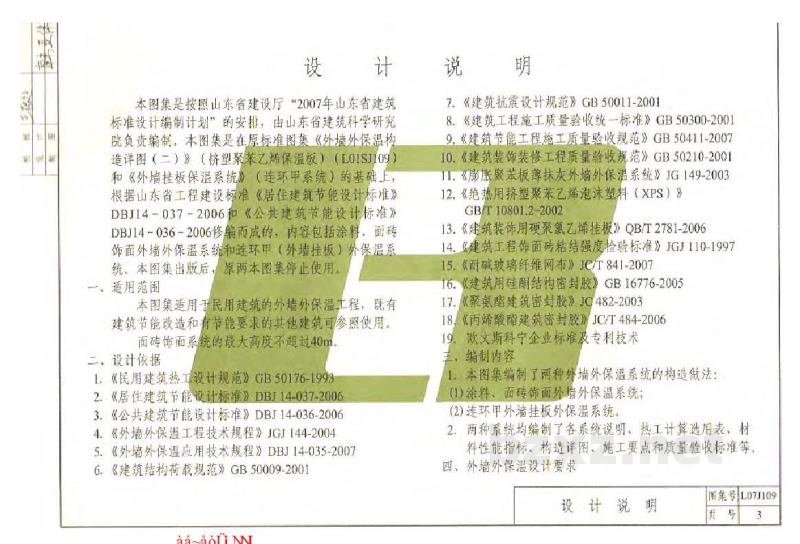

1. 编制背景
本图集是按照山东省建设厅“2007年山东省建筑标准设计编制计划”的安排，由山东省建筑科学研究院负责编制。本图集是在原标准图集《外墙外保温构造详图（二）》（挤塑聚苯乙烯保温板）（L01SJ109）和《外墙挂板保温系统》（连环甲系统）的基础上，根据山东省工程建设标准《居住建筑节能设计标准》DBJ14-037-2006和《公共建筑节能设计标准》DBJ14-036-2006修编而成的。内容包括涂料、面砖饰面外墙外保温系统和连环甲（外墙挂板）外保温系统。本图集出版后，原两本图集停止使用。

2. 适用范围
本图集适用于民用建筑的外墙外保温工程，既有建筑节能改造和有节能要求的其他建筑可参照使用。面砖饰面系统的最大高度不超过40m。

3. 设计依据
(1) 《民用建筑热工设计规范》GB50176-1993
(2) 《居住建筑节能设计标准》DBJ14-037-2006
(3) 《公共建筑节能设计标准》DBJ14-036-2006
(4) 《外墙外保温工程技术规程》JGJ144-2004
(5) 《外墙外保温应用技术规程》DBJ14-035-2007
(6) 《建筑结构荷载规范》GB50009-2001
(7) 《建筑抗震设计规范》GB50011-2008
(8) 《建筑工程施工质量验收统一标准》GB50300-2001
(9) 《建筑节能工程施工质量验收规范》GB50411-2007
(10) 《建筑装饰装修工程质量验收规范》GB50210-2001
(11) 《膨胀聚苯板薄抹灰外墙外保温系统》JGJ149-2003
(12) 《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》GB/T10801.2-2002
(13) 《建筑装饰用硬聚氯乙烯挂板》QB/T2781-2006
(14) 《建筑工程饰面砖粘结强度检验标准》JGJ110-1997
(15) 《耐碱玻璃纤维网》JC/T841-2007
(16) 《建筑用硅酮结构密封胶》GB16776-2005
(17) 《聚氨酯建筑密封胶》JC482-2003
(18) 《丙烯酸酯建筑密封胶》JC/T484-2006
(19) 欧文斯科宁企业标准及专利技术

4. 编制内容
(1) 本图集编制了两种外墙外保温系统的构造做法：
① 涂料、面砖饰面外墙外保温系统；
② 连环甲（外墙挂板）外保温系统。
(2) 两种系统均编制了各系统说明、热工计算选用表、材料性能指标、构造详图、施工要点和质量验收标准等。

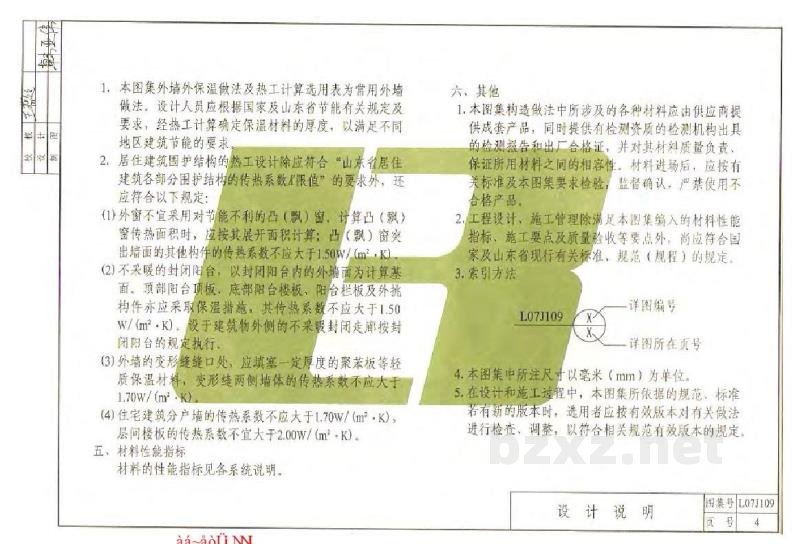

5. 外墙外保温设计要求
(1) 本图集外墙外保温做法及热工计算选用表为常用外墙做法。设计人员应根据国家及山东省节能有关规定及要求，经热工计算确定保温材料的厚度，以满足不同地区建筑节能的要求。
(2) 居住建筑围护结构的热工设计除应符合“山东省居住建筑各部分围护结构的传热系数限值”的要求外，还应符合以下规定：
① 外窗不宜采用对节能不利的凸（飘）窗，计算凸（飘）窗传热面积时，应按其展开面积计算；凸（飘）窗突出墙面的其他构件的传热系数不应大于1.50W/(m²·K)。
② 不采暖的封闭阳台，以封闭阳台内的外墙面为计算基面，顶部阳台顶板、底部阳台楼板、阳台栏板及外挑构件亦应采取保温措施，其传热系数不应大于1.50W/(m²·K)。设于建筑物外侧的不采暖封闭走道按封闭阳台的规定执行。
③ 外墙的变形缝缝口处，应填塞一定厚度的聚苯板等轻质保温材料，变形缝两侧墙体的传热系数不应大于1.70W/(m²·K)。
④ 住宅建筑分户墙的传热系数不应大于1.70W/(m²·K)，层间楼板的传热系数不宜大于2.00W/(m²·K)。

6. 材料性能指标
材料的性能指标见各系统说明。

7. 其他
(1) 本图集构造做法中所涉及的各种材料应由供应商提供成套产品，同时提供有检测资质的检测机构出具的检测报告和出厂合格证，并对其材料质量负责，保证所用材料之间的相容性。材料进场后，应按有关标准及本图集要求检验、监督确认，严禁使用不合格产品。
(2) 工程设计、施工管理除满足本图集编入的材料性能指标、施工要点及质量验收等要点外，尚应符合国家及山东省现行有关标准、规范（规程）的规定。
(3) 索引方法：详图编号对应详图所在页号。
(4) 本图集中所注尺寸以毫米（mm）为单位。
(5) 在设计和施工过程中，本图集所依据的规范、标准若有新的版本时，选用者应按有效版本对有关做法进行检查、调整，以符合相关规范有效版本的规定。

【二、涂料、面砖饰面系统说明】

1. 系统简介
本系统适用于涂料、面砖饰面外墙外保温系统。保温材料为专用挤塑板，采用粘钉结合（特用胶粘剂+固定件）的方式将挤塑板固定在墙体外表面上，抹面胶浆作为保护层，以耐碱玻璃纤维网格布为增强层所组成的外墙外保温系统。

2. 基层墙体要求
本图集外墙外保温做法适用于粘贴在各种砌体、混凝土等基层墙体表面。
(1) 当基层墙体为砌体墙时，外保温工程施工前墙体表面应进行整体找平。
(2) 当基层墙体为钢筋混凝土墙时，如果墙体表面平整度不大于5mm，可只对局部进行找平，否则应整体找平。
(3) 本图集构造节点详图以烧结多孔砖墙体为例，其他墙体可参照使用。使用时应根据不同的基层墙体确定合理的固定方式，对于不宜使用射钉固定的墙体，可改用其他有效的锚固方法（如塑料锚栓锚固、尼龙销栓锚固等）。
(4) 施工前应进行墙体与挤塑板特用胶粘剂的拉拔粘结强度以及固定件在基层墙体中的拉拔力试验，满足系统要求后方可使用。

3. 系统构造示意
(1) 涂料饰面构造：基层墙体 → 找平层 → 胶粘剂 → 挤塑板 → 抹面胶浆 → 耐碱玻纤网格布 → 抹面胶浆 → 涂料
(2) 面砖饰面构造：基层墙体 → 找平层 → 胶粘剂 → 挤塑板 → 抹面胶浆 → 耐碱玻纤网格布 → 抹面胶浆 → 面砖粘结剂 → 面砖

注：构造中均包含固定件，固定件穿过挤塑板锚固于基层墙体中。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
