【宁02J12-3】 外墙外保温建筑构造图集（三）胶粉聚苯颗粒

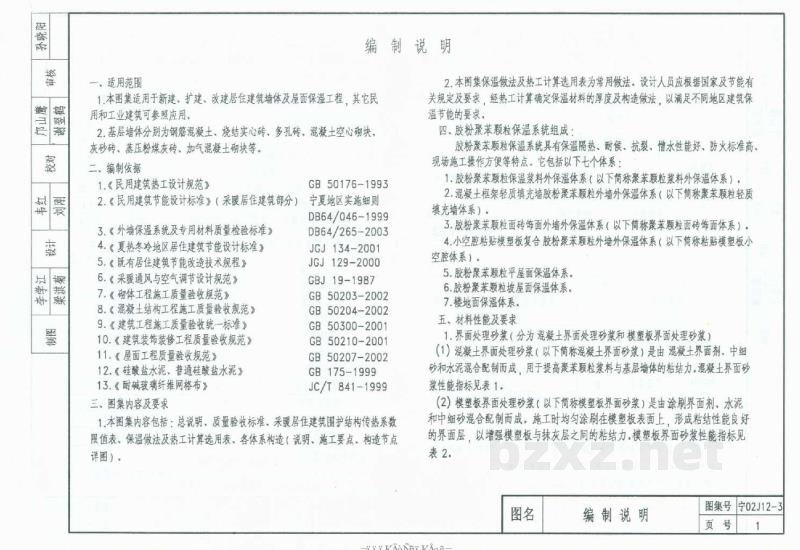

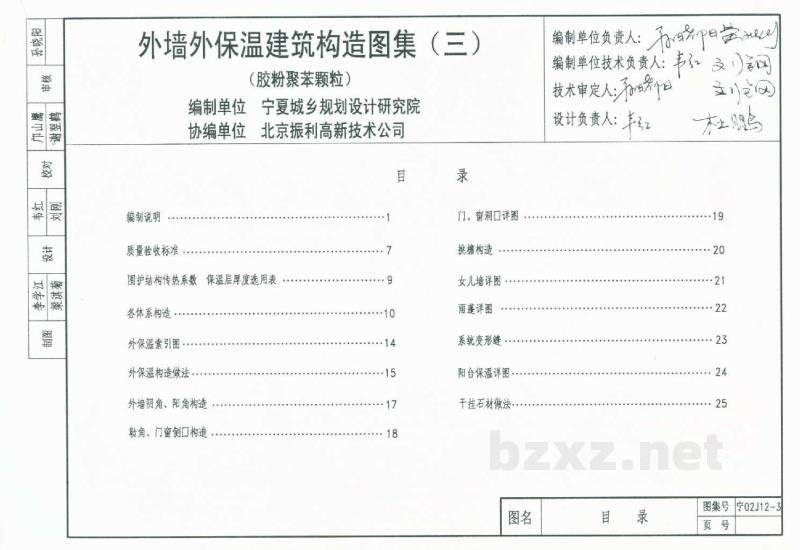

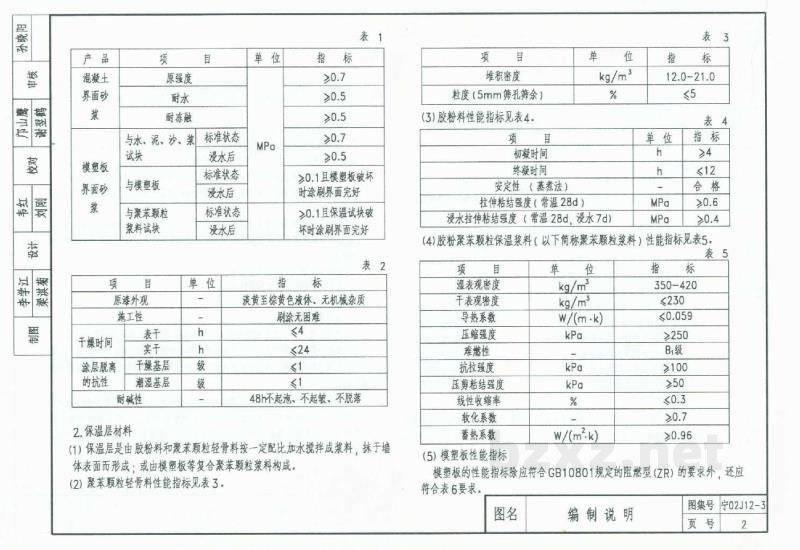

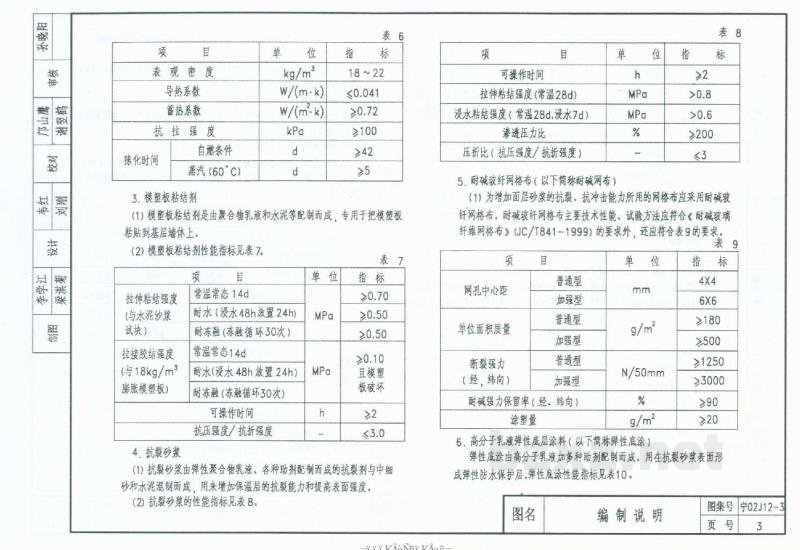

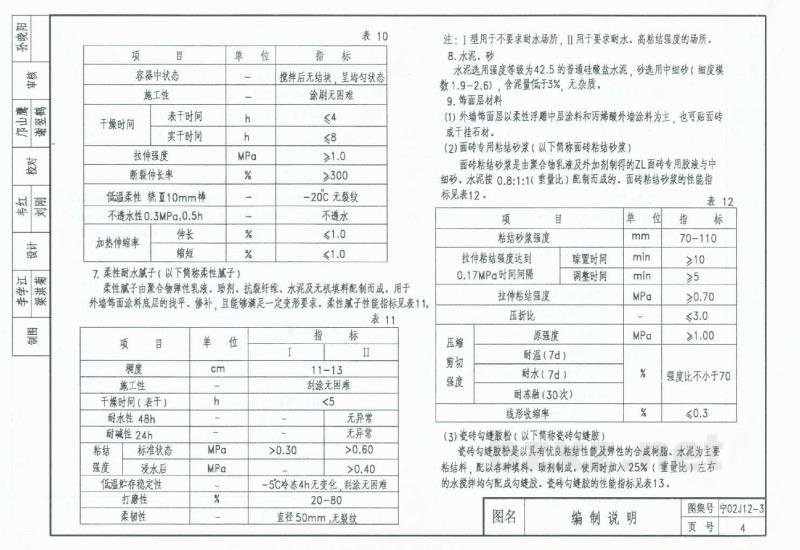

外墙外保温建筑构造图集（三）（胶粉聚苯颗粒） 编制单位：宁夏城乡规划设计研究院 协编单位：北京振利高新技术公司 图集号：宁02J12-3 目录 1 编制说明 2 质量验收标准 3 围护结构传热系数、保温层厚度选用表 4 各体系构造 5 外保温索引图 6 外保温构造做法 7 外墙阴角、阳角构造 8 勒角，门窗侧口构造 9 门窗洞口详图 10 挑檐构造 11 女儿墙详图 12 雨蓬详图 13 系统变形缝 14 阳台保温详图 15 干挂石材做法 一、编制说明 1. 适用范围 本图集适用于新建、扩建、改建居住建筑墙体及屋面保温工程，其它民用和工业建筑可参照应用。基层墙体分别为钢筋混凝土、烧结实心砖、多孔砖、混凝土空心砌块、灰砂砖、蒸压粉煤灰砖、加气混凝土砌块等。 2. 编制依据 本图集保温做法及热工计算选用表为常用做法。设计人员应根据国家及地方有关节能规定及要求，经热工计算确定保温材料的厚度及构造做法，以满足不同地区建筑保温节能的要求。主要依据标准包括： - 《民用建筑热工设计规范》 GB 50176-1993 - 《民用建筑节能设计标准》（采暖居住建筑部分）与宁夏地区实施细则 DB64/046-1999 - 《外墙保温系统及专用材料质量检验标准》 DB64/265-2003 - 《夏热冬冷地区居住建筑节能设计标准》 JGJ 134-2001 - 《既有居住建筑节能改造技术规程》 JGJ 129-2000 - 《采暖通风与空气调节设计规范》 GB 5019-1987 - 《砌体工程施工质量验收规范》 GB 50203-2002 - 《混凝土结构工程施工质量验收规范》 GB 50204-2002 - 《建筑工程施工质量验收统一标准》 GB 50300-2001 - 《建筑装饰装修工程质量验收规范》 GB 50210-2001 - 《屋面工程质量验收规范》 GB 50207-2002 - 《硅酸盐水泥，普通硅酸盐水泥》 GB 175-1999 - 《耐碱玻璃纤维网格布》 JC/T 841-1999 3. 图集内容及要求 本图集内容包括：总说明、质量验收标准、采暖居住建筑围护结构传热系数限值表、保温做法及热工计算选用表、各体系构造（说明、施工要点、构造节点详图）。 4. 胶粉聚苯颗粒保温系统组成 胶粉聚苯颗粒保温系统具有保温隔热、耐候、抗裂、憎水性能好、防火标准高、现场施工操作方便等特点。它包括以下七个体系： (1) 胶粉聚苯颗粒保温浆料外保温体系（以下简称聚苯颗粒浆料外保温体系） (2) 混凝土框架轻质填充墙胶粉聚苯颗粒外墙外保温体系（以下简称聚苯颗粒轻质填充墙体系） (3) 胶粉聚苯颗粒面砖饰面外墙外保温体系（以下简称聚苯颗粒面砖饰面体系） (4) 小空腔粘贴模塑板复合胶粉聚苯颗粒外墙外保温体系（以下简称粘贴模塑板小空腔体系） (5) 胶粉聚苯颗粒平屋面保温体系 (6) 胶粉聚苯颗粒坡屋面保温体系 (7) 楼地面保温体系 二、材料性能及要求 1. 界面处理砂浆 界面处理砂浆分为混凝土界面处理砂浆和模塑板界面处理砂浆。 (1) 混凝土界面处理砂浆（以下简称混凝土界面砂浆）是由混凝土界面剂、中细砂和水泥混合配制而成，用于提高聚苯颗粒浆料与基层墙体的粘结力。混凝土界面砂浆性能指标见表1。 表1 混凝土界面砂浆性能指标 项目 | 单位 | 指标 原强度 | MPa | >0.7 与水、泥、沙、浆试块 | MPa | >0.5 耐冻融 | - | 合格（原文未具体数值，依上下文推断或略） (2) 模塑板界面处理砂浆（以下简称模塑板界面砂浆）是由涂刷界面剂、水泥和中细砂混合配制而成，施工时均匀涂刷在模塑板表面上，形成粘结性能良好的界面层以增强模塑板与抹灰层之间的粘结力。模塑板界面砂浆性能指标见表2。 表2 模塑板界面砂浆性能指标 项目 | 单位 | 指标 与模塑板原强度 | MPa | >0.5 与模塑板耐冻融 | - | >0.7 (注：此处OCR数据可能有误，通常粘结强度与冻融相关，依原文表2列示) *修正理解：根据OCR文本“>0.1且模塑板破坏时涂刷界面完好”，应修正为：* 与模塑板拉伸粘结强度（标准状态） | MPa | >0.1 且模塑板破坏时涂刷界面完好 与模塑板拉伸粘结强度（浸水后） | MPa | >0.1 且模塑板破坏时涂刷界面完好 注：原OCR文本中表1和表2的对应关系较为混乱，以下整理基于语义逻辑重组。 *重新梳理表1（混凝土界面砂浆）：* 项目 | 单位 | 指标 拉伸粘结强度（标准状态） | MPa | >0.7 拉伸粘结强度（浸水后） | MPa | >0.5 *重新梳理表2（模塑板界面砂浆）：* 项目 | 单位 | 指标 拉伸粘结强度（标准状态） | MPa | >0.5 拉伸粘结强度（浸水后） | MPa | >0.7 (注：此处OCR显示>0.7，但通常浸水后降低，若原文如此则保留，或可能OCR错位。根据后文“>0.1且...”，推测表2指标可能为：) 拉伸粘结强度（标准状态） | MPa | >0.1 且模塑板破坏时涂刷界面完好 拉伸粘结强度（浸水后） | MPa | >0.1 且模塑板破坏时涂刷界面完好 2. 保温层材料 (1) 保温层是由胶粉料和聚苯颗粒轻骨料按一定配比加水搅拌成浆料，抹于墙体表面而形成；或由模塑板等复合聚苯颗粒浆料构成。 (2) 聚苯颗粒轻骨料性能指标见表3。 表3 聚苯颗粒轻骨料性能指标 项目 | 单位 | 指标 堆积密度 | kg/m³ | 12.0-21.0 (注：此处OCR数值12.0-21.0疑似错误，聚苯颗粒堆积密度通常在几十到一百多kg/m³，若原文如此请核实，此处依OCR保留但提示可能为120-210或类似，暂按OCR文本整理为12.0-21.0，但实际工程中常为kg/m³，若原文为12.0-21.0可能单位有误或数值为g/cm³? 不，聚苯颗粒堆积密度约为20-100kg/m³。OCR文本为“12.0-21.0”，可能是120-210? 或者是指粒径？不，下一项是粒度。暂按OCR文本输出，但需注意合理性。此处暂按OCR: 12.0-21.0) 粒度（5mm筛孔筛余） | % | ≤5 (3) 胶粉料性能指标见表4。 表4 胶粉料性能指标 项目 | 单位 | 指标 初凝时间 | h | >4 终凝时间 | h | <12 (注：OCR显示12，通常为<或≤) 安定性（蒸煮法） | - | 合格 拉伸粘结强度（常温28d） | MPa | >0.6 浸水拉伸粘结强度（常温28d，浸水7d） | MPa | >0.4 (4) 胶粉聚苯颗粒保温浆料（以下简称聚苯颗粒浆料）性能指标见表5。 表5 胶粉聚苯颗粒保温浆料性能指标 项目 | 单位 | 指标 湿表观密度 | kg/m³ | 350-420 干表观密度 | kg/m³ | ≤230 导热系数 | W/(m·K) | ≤0.059 压缩强度 | kPa | >250 (注：OCR显示>250，单位kPa，即0.25MPa，合理) 难燃性 | - | B级 抗拉强度 | kPa | >100 压剪粘结强度 | kPa | >50 线性收缩率 | % | <0.3 软化系数 | - | >0.7 蓄热系数 | W/(m²·K) | >0.96 (5) 模塑板性能指标 模塑板的性能指标除应符合GB 10801规定的阻燃型（ZR）的要求外，还应符合表6要求。 表6 模塑板性能指标 项目 | 单位 | 指标 表观密度 | kg/m³ | 18~22 (注：此处OCR为18-22，通常模塑板密度更大，如18-22 kg/m³为EPS泡沫，但结合前文聚苯颗粒，此处可能指EPS模塑板。若为XPS则不同。按OCR保留) 导热系数 | W/(m·K) | 0.041 (注：OCR为0.041，通常≤0.041) 蓄热系数 | W/(m·K) | >0.72 (注：单位通常为W/(m²·K)) 抗拉强度 | kPa | >100 陈化时间 | d | >42 自燃条件 | - | 合格 蒸汽（60°C） | d | >5 3. 模塑板粘结剂 (1) 模塑板粘结剂是由聚合物乳液和水泥等配制而成，专用于把模塑板粘贴到基层墙体上。 (2) 模塑板粘结剂性能指标见表7。 表7 模塑板粘结剂性能指标 项目 | 单位 | 指标 拉伸粘结强度（与水泥砂浆试块，常温常态14d） | MPa | >0.70 拉伸粘结强度（与水泥砂浆试块，耐水浸水48h放置24h） | MPa | >0.50 拉伸粘结强度（与水泥砂浆试块，耐冻融冻融循环30次） | MPa | >0.50 拉伸粘结强度（与模塑板，常温常态14d） | MPa | >0.10 且模塑板破坏 拉伸粘结强度（与模塑板，耐水浸水48h放置24h） | MPa | >2 (注：OCR显示>2，可能为单位kPa或MPa? 通常粘结剂与模塑板粘结强度较低，若为MPa则>2过高，若为kPa则过低。结合上下文，可能是OCR识别错误。此处暂按OCR文本保留，但建议核实。根据常规，可能是>0.1或类似。此处严格按OCR: >2) 拉伸粘结强度（与模塑板，耐冻融冻融循环30次） | MPa | (OCR缺失具体数值，仅有表头) 可操作时间 | h | ≤3.0 抗压强度/抗折强度 | - | (OCR缺失具体数值) *修正表7理解：根据OCR文本流，重新对应* 项目 | 单位 | 指标 常温常态14d 拉伸粘结强度（与水泥砂浆试块） | MPa | >0.70 耐水（浸水48h放置24h）拉伸粘结强度（与水泥砂浆试块） | MPa | >0.50 耐冻融（冻融循环30次）拉伸粘结强度（与水泥砂浆试块） | MPa | >0.50 常温常态14d 拉伸粘结强度（与模塑板） | MPa | >0.10 且模塑板破坏 耐水（浸水48h放置24h）拉伸粘结强度（与模塑板） | MPa | >2 (注：此数值疑误，依OCR保留) 耐冻融（冻融循环30次）拉伸粘结强度（与模塑板） | MPa | (缺失) 可操作时间 | h | ≤3.0 4. 抗裂砂浆 (1) 抗裂砂浆由弹性聚合物乳液、各种助剂配制而成的抗裂剂与中细砂和水泥混制而成，用来增加保温层的抗裂能力和提高表面强度。 (2) 抗裂砂浆的性能指标见表8。 表8 抗裂砂浆性能指标 项目 | 单位 | 指标 可操作时间 | h | >2 拉伸粘结强度（常温28d） | MPa | >0.8 浸水粘结强度（常温28d浸水7d） | MPa | >0.6 渗透压力比 | % | >200 压折比（抗压强度/抗折强度） | - | ≤3.0 (注：OCR显示3，通常为≤3.0) 5. 耐碱玻纤网格布（以下简称耐碱网布） (1) 为增加面层砂浆的抗裂、抗冲击能力所用的网格布应采用耐碱玻纤网格布。耐碱玻纤网格布主要技术性能、试验方法应符合《耐碱玻璃纤维网格布》（JC/T 841-1999）的要求外，还应符合表9的要求。 表9 耐碱玻纤网格布性能指标 项目 | 单位 | 指标 网孔中心距 | mm | 4X4 (普通型), 6X6 (加强型) 单位面积质量 | g/m² | >180 (普通型), >500 (加强型) 断裂强力（经、纬向） | N/50mm | ≥1250 (普通型), ≥3000 (加强型) 耐碱强力保留率（经、纬向） | % | >90 涂塑量 | g/m² | >20 6. 高分子乳液弹性底层涂料（以下简称弹性底涂） 弹性底涂由高分子乳液加多种助剂配制而成，用在抗裂砂浆表面形成弹性防水保护层。弹性底涂性能指标见表10。 表10 弹性底涂性能指标 项目 | 单位 | 指标 容器中状态 | - | 搅拌后无结块，呈均匀状态 施工性 | - | 涂刷无困难 干燥时间（表干） | h | ≤4 干燥时间（实干） | h | 8 拉伸强度 | MPa | >1.0 断裂伸长率 | % | >300 低温柔性（绕φ10mm棒） | - | -20℃无裂纹 不透水性（0.3MPa, 0.5h） | - | 不透水 加热伸缩率（伸长） | % | ≤1.0 加热伸缩率（缩短） | % | ≤1.0 (注：OCR显示≤1.0，通常加热伸缩率较小) 7. 柔性耐水腻子（以下简称柔性腻子） 柔性腻子由聚合物弹性乳液、助剂、抗裂纤维、水泥及无机填料配制而成，用于外墙饰面涂料底层的找平、修补且能够满足一定变形要求。柔性腻子性能指标见表11。 表11 柔性腻子性能指标 项目 | 单位 | 指标 稠度 | cm | 11-13 施工性 | - | 刮涂无困难 干燥时间（表干） | h | <5 耐水性（48h） | - | 无异常 耐碱性（24h） | - | 无异常 粘结强度（标准状态） | MPa | >0.60 粘结强度（浸水后） | MPa | >0.40 低温贮存稳定性 | - | -5℃冷冻4h无变化，刮涂无困难 打磨性 | % | 20-80 柔韧性 | - | 直径50mm，无裂纹 注：I型用于不要求耐水场所，II型用于要求耐水、高粘结强度的场所。 8. 水泥、砂 水泥选用强度等级为42.5的普通硅酸盐水泥，砂选用中细砂（细度模数1.9-2.6），含泥量低于3%，无杂质。 9. 饰面层材料 (1) 外墙饰面层以柔性浮雕中层涂料和丙烯酸外墙涂料为主，也可贴面砖或干挂石材。 (2) 面砖专用粘结砂浆（以下简称面砖粘结砂浆）：面砖粘结砂浆是由聚合物乳液及外加剂制得的ZL面砖专用胶液与中细砂、水泥按0.8:1:1（重量比）配制而成的。面砖粘结砂浆的性能指标见表12。 表12 面砖粘结砂浆性能指标（部分） 项目 | 单位 | 指标 拉伸粘结强度 | MPa | (原文截断，未显示具体数值) 拉伸粘结强度达到0.17MPa时间间隔 | - | (原文截断，未显示具体数值)
