【98ZJ411】 阳台、外廊栏杆

阳台、外廊栏杆

批准单位：湖北省建设厅
批准文号：鄂建(1999)108号
主编单位：中国化学工业桂林工程公司（原化学工业部桂林橡胶工业设计研究院）
图集号：98ZJ411
实行日期：1999.8.1

主编单位负责人：刘继武
主编单位技术负责人：徐开琦
技术审定人：余教棠
设计负责人：岳福武、钱曾扬、社武、余极究、钱学揚

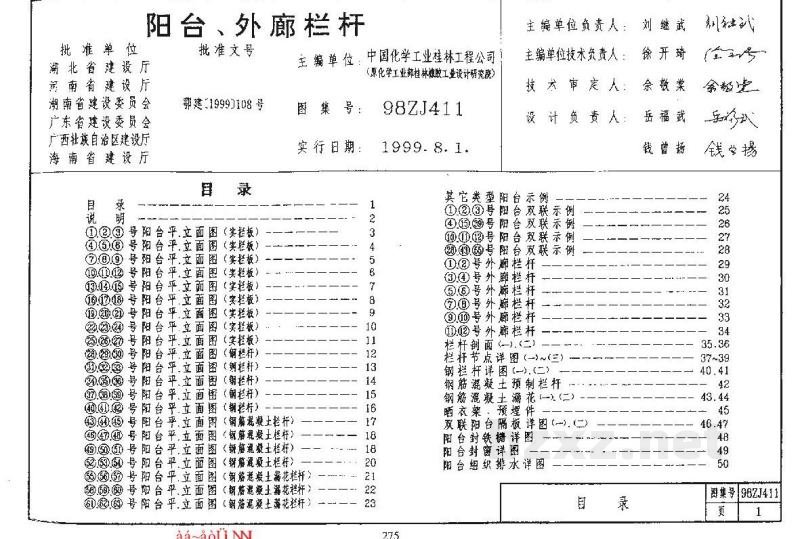

目录
①-⑧号阳台平立面图（实栏板）
⑨号阳台平立面图（实栏板）
⑩-⑫号阳台平立面图（钢栏杆）
⑬-⑯号阳台平立面图（钢栏杆）
⑰-㉒号阳台平立面图（钢筋混凝土栏杆）
23号阳台平立面图（钢筋混凝土栏杆）
24号阳台平立面图（钢筋混凝土栏杆）
25号阳台平立面图（钢筋混凝土栏杆）
26号阳台平立面图（钢筋混凝土栏杆）
27号阳台平立面图（钢筋混凝土栏杆）
28号阳台平立面图（钢筋混凝土栏杆）
29号阳台平立面图（钢筋混凝土栏杆）
30号阳台平立面图（钢筋混凝土栏杆）
31号阳台平立面图（钢筋混凝土栏杆）
32号阳台平立面图（钢筋混凝土栏杆）
33号阳台平立面图（钢筋混凝土栏杆）
34号阳台平立面图（钢筋混凝土栏杆）
35-36号阳台平立面图（钢筋混凝土栏杆）
37-39号阳台平立面图（钢筋混凝土栏杆）
40-41号阳台平立面图（钢筋混凝土栏杆）
42号阳台平立面图（钢筋混凝土栏杆）
43-44号阳台平立面图（钢筋混凝土栏杆）
45号阳台平立面图（钢筋混凝土栏杆）
46-47号阳台平立面图（钢筋混凝土栏杆）
48号阳台平立面图（钢筋混凝土栏杆）
49号阳台平立面图（钢筋混凝土栏杆）
50号阳台平立面图（钢筋混凝土栏杆）
其它类型阳台示例
双联示例
中会示例
①号外廊栏杆
②号外廊栏杆
③号外廊栏杆
④号外廊栏杆
⑤号外廊栏杆
⑥号外廊栏杆
⑦号外廊栏杆
栏杆节点详图(一)~(三)
钢栏杆详图（一)~(二)
钢筋混凝土预制栏杆
钢筋混凝土漏花(一) (二)
晒衣架、预埋件
双联阳台隔板详图（一)~(二）
阳台封铁榭详图
阳台封窗详图
阳台组织排水详图

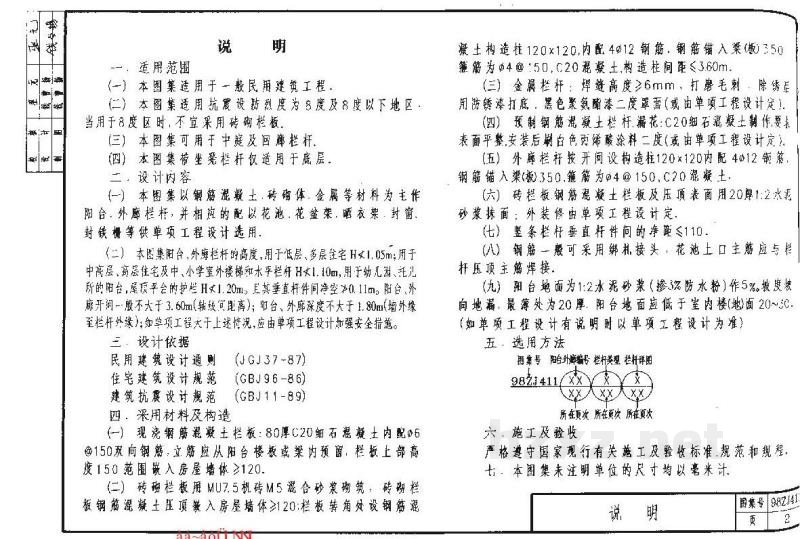

一、适用范围
(一)本图集适用于一般民用建筑工程。
(二)本图集适用抗震设防烈度为8度及8度以下地区；当用于8度区时不宜采用砖栏板。
(三)本图集可用于中庭及回廊栏杆。
(四)本图集带坐凳栏杆仅适用于底层。

二、设计内容
(一)本图集以钢筋混凝土、砖砌体、金属等材料为主作阳台、外廊栏杆，并相应地配以花池、花盆、晒衣架、封窗、封铁栅等供单项工程设计选用。
(二)本图集阳台、外廊栏杆的高度，用于低层、多层住宅H≥1.05m；用于中高、高层住宅及中、小学室外楼梯和水平栏杆H≥1.10m，用于幼儿园、托儿所的阳台、屋面平面的护H≥1.20m，且其垂直杆件间净空≤0.11m，阳台、外廊开一般不大于3.60m（轴线间距离）；阳台、外廊深度不大于1.80m（墙外缘至栏杆外缘）；如单项工程大于上述情况，应由单项工程设计加强安全措施。

三、设计依据
1. 民用建筑设计通则 (JGJ37-87)
2. 住宅建筑设计规范 (GBJ96-86)
3. 建筑抗震设计规范 (GBJ 11-89)

四、采用材料及构造
(一)现浇钢筋混凝土栏板：80厚C20细石混凝土内配φ6@150双向钢筋，立筋应从阳台楼板或梁内预留，栏板上部高度150范围嵌入房屋墙体≥120。
(二)砖砌栏板用MU7.5机砖M5混合砂浆砌筑，砖砌栏板钢筋混凝土压顶嵌入房屋墙体≥120；栏板转角处设钢筋混凝土构造柱120x120，内配4φ12钢筋，钢筋锚入梁(板)≥350，箍筋为φ4@150，C20混凝土，构造柱间距≤3.60m。
(三)金属栏杆：焊缝高度≥6mm，打磨毛刺；除锈后用防锈漆打底，黑色聚氨酯漆二度罩面（或由单项工程设计定）。
(四)预制钢筋混凝土栏杆花格：C20细石混凝土需作养护，表面平整，安装后刷白色丙烯酸涂料二度（或由单项工程设计定）。
(五)外廊栏杆按开间设构造柱120×120内配4φ12钢筋，钢筋锚入梁（板）350.箍筋为φ4@150.C20混凝土。
(六)砖栏板、钢筋混凝土栏板及压顶表面用20厚1:2水泥砂浆抹面；外装修由单项工程设计定。
(七)竖条栏杆垂直杆件间的净距≤110mm。
(八)钢筋可采用绑扎接头，花池上口主筋应与栏板压顶主筋焊接。
(九)阳台地面为1:2水泥砂浆（掺3%防水粉）作5%坡度坡向地漏，最薄处为20厚，阳台地面应低于室内楼(地)面20～50mm（如单项工程设计有说明时以单项工程设计为准）。

五、选用方法
[表格形式：因集号 | 阳台外廊编号 | 栏杆类型 | 栏杆详图 | 98ZJ411 | xx号 | xx号 | xx号 | 所在页次 | 所在页次 | 所在页次]

六、施工及验收
严格遵守国家现行有关施工及验收标准、规范和规程。

七、其他说明
本图集未注明单位的尺寸均以毫米计。
图号98ZJ41 说明 页2 35-36

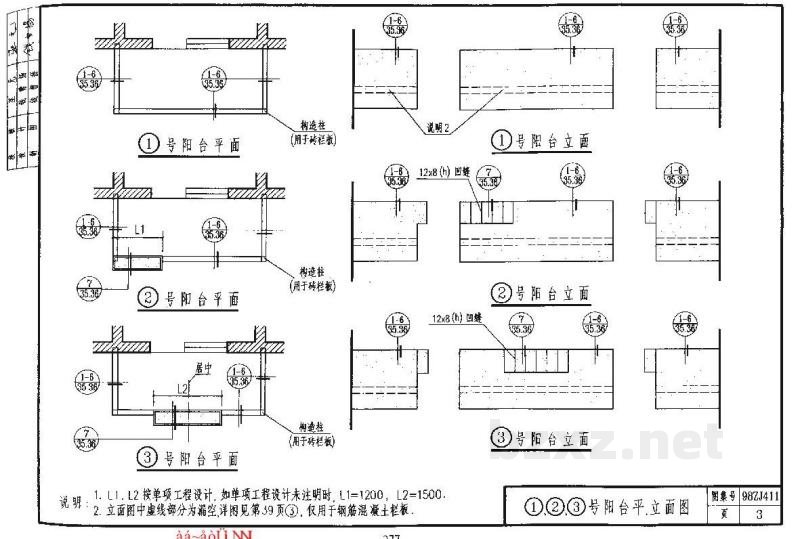

1-6号阳台平面及立面图
①号阳台平面
②号阳台平面
③号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

7-9号阳台平面及立面图

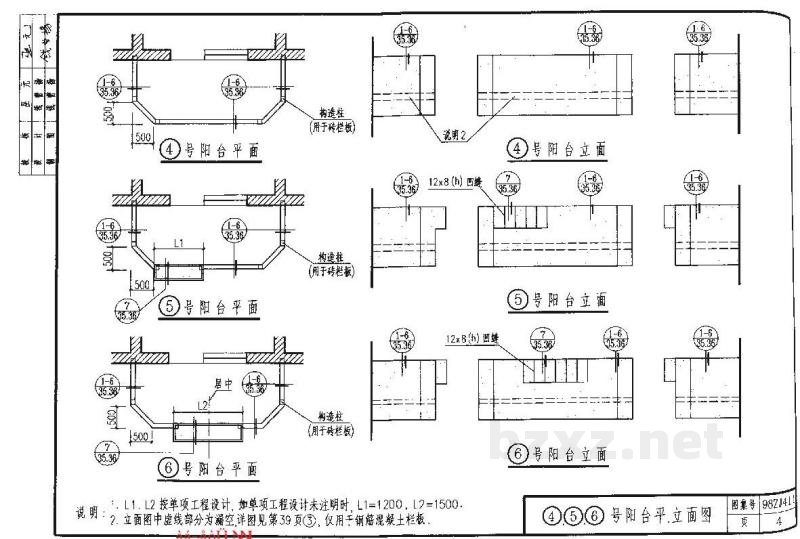

④号阳台平面
⑤号阳台平面
⑥号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

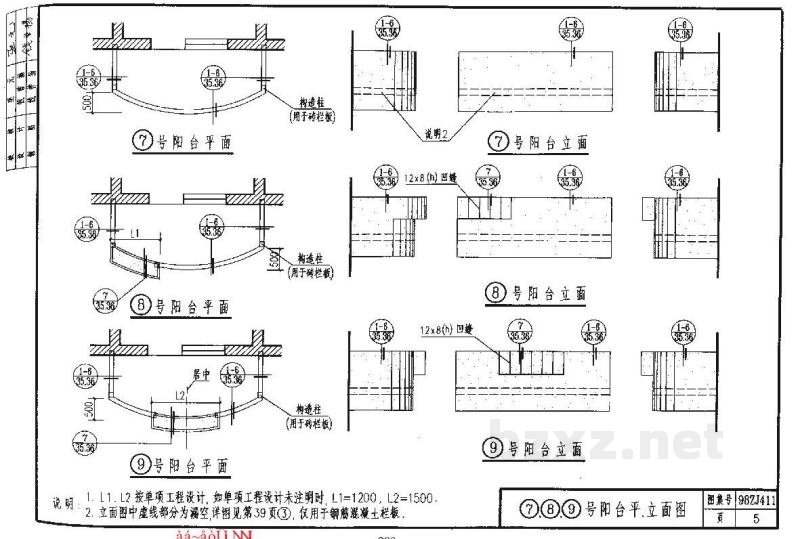

⑦号阳台立面
⑧号阳台立面
⑨号阳台立面

10-12号阳台平面及立面图
⑩号阳台平面
⑪号阳台平面
⑫号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2、r按单项工程设计，如单项工程设计未注明时L1=1200，L2=1500，r=500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

13-15号阳台平面及立面图
⑬号阳台平面
⑭号阳台平面
⑮号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

16-18号阳台平面及立面图
⑯号阳台平面
⑰号阳台平面
⑱号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

19-21号阳台平面及立面图
⑲号阳台平面
⑳号阳台平面
㉑号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

22-24号阳台平面及立面图
㉒号阳台平面
㉓号阳台平面
㉔号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

25-27号阳台平面及立面图
㉕号阳台平面
㉖号阳台平面
㉗号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

28-30号阳台平面及立面图
㉘号阳台平面
㉙号阳台平面
㉚号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

31-33号阳台平面及立面图
㉛号阳台平面
㉜号阳台平面
㉝号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

34-36号阳台平面及立面图
㉞号阳台平面
㉟号阳台平面
㊱号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

37-39号阳台平面及立面图
㊲号阳台平面
㊳号阳台平面
㊴号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

40-42号阳台平面及立面图
㊵号阳台平面
㊶号阳台平面
㊷号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

43-45号阳台平面及立面图
㊸号阳台平面
㊹号阳台平面
㊺号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

46-48号阳台平面及立面图
㊻号阳台平面
㊼号阳台平面
㊽号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。

49-50号阳台平面及立面图
㊾号阳台平面
50号阳台平面
构造柱（用于砖栏板）
说明：
1. L1、L2按单项工程设计，如单项工程设计未注明时，L1=1200，L2=1500。
2. 立面图中虚线部分为漏空，详图见第39页(3)，仅用于钢筋混凝土栏板。
