【新12J01】 工程做法

工程做法 DBJT27-96-12 新12J01

《工程做法》编审名单
编制组负责人：屈哲、孙国城
编制组成员：刘湘燕、孙国城、刘谓、安泽勤、张恒业、江海、薛绍睿、车维淼、张克荣
审查组组长：[未识别/缺失]
审查组成员：[未识别/缺失]
编制单位：新疆建筑设计研究院
参编单位：新疆西域建筑勘察设计研究院（有限公司）
联系电话：0991-8869192-2044

批准部门：新疆维吾尔自治区住房和城乡建设厅
组编单位：新疆维吾尔自治区建设标准服务中心
编制单位：新疆建筑设计研究院
批准文号：新建标[2013]12号
统一编号：DBJT-96-12
实施日期：2013年8月1日

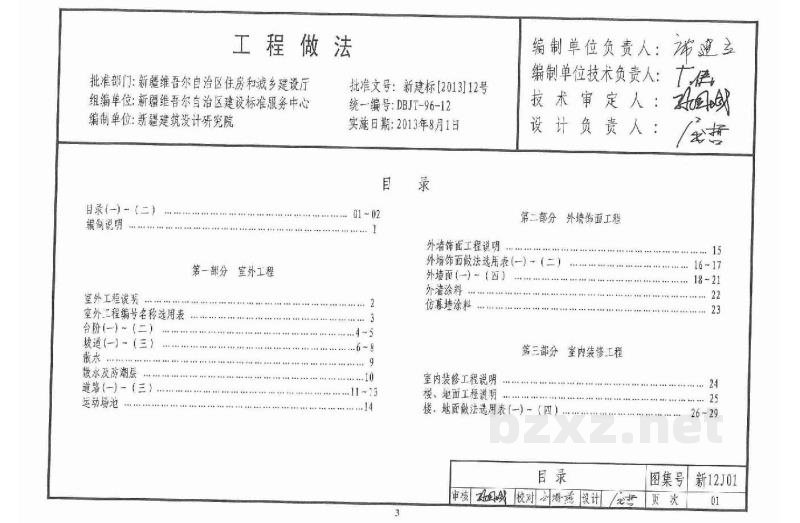

目录

第一部分 室外工程
01~02 室外工程说明
02 室外工程编号名称选用表
03 台阶(一)~(二)
04~06 坡道(一)~(三)
07 散水
08 散水及防潮层
09~11 道路(一)~(三)
12~14 运动场地

第二部分 外墙饰面工程
15 外墙饰面工程说明
16~17 外墙饰面做法选用表（一）～（二）
18~21 外墙面（一）~（四）
22~23 外墙涂料
24~25 仿幕墙涂料

第三部分 室内装修工程
26~29 楼、地面工程说明
30 楼、地面做法选用表（一）～（四）
31 地面(一)～（十六）
32~45 楼面(一)～（十七）
46 踢脚做法选用表
47~53 踢脚（一)～（七）
54 墙裙做法选用表
55~63 墙裙(一)～（九）
64 内墙饰面工程说明
65 内墙饰面做法选用表
66~125 内墙面（一)～（六十）
126 顶棚吊顶工程说明
127 顶棚吊顶做法选用表
128~165 顶棚（一）～（三十八）

第四部分 建筑涂料工程
166~170 建筑涂料工程说明（一）～（五）
171 涂料做法选用表
172~180 涂料(一)～（九）

第五部分 顶棚吊顶工程
181~182 顶棚吊顶工程说明
183~187 顶棚吊顶做法选用表
188 顶棚（一）
189~197 顶棚（二）~（十）

第六部分 屋面工程
198~203 屋面工程说明（一）~（六）
204 屋面做法选用表
205~216 屋面(一)~(十二)

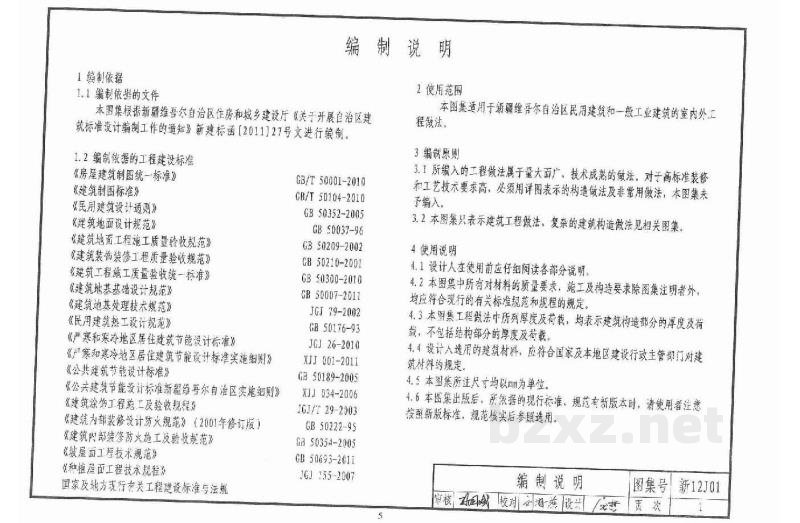

编制说明

1 编制依据
1.1 编制依据的文件
本图集根据新疆维吾尔自治区住房和城乡建设厅《关于开展自治区建筑标准设计编制工作的通知》（新建标函【2011】27号文）进行编制。
1.2 编制依据的工程建设标准
《房屋建筑制图统一标准》 GB/T 50001-2010
《建筑制图标准》 GB/T 50104-2010
《民用建筑设计通则》 GB 50352-2005
《建筑地面设计规范》 GB 50037-96
《建筑地面工程施工质量验收规范》 GB 50209-2002
《建筑装饰装修工程质量验收规范》 GB 50210-2001
《建筑工程施工质量验收统一标准》 GB 50300-2010
《建筑地基基础设计规范》 GB 50007-2011
《建筑地基处理技术规范》 JGJ 79-2002
《民用建筑热工设计规范》 GB 50176-93
《严寒和寒冷地区居住建筑节能设计标准》 JGJ 26-2010
《严寒和寒冷地区居住建筑节能设计标准实施细则》 XJJQ01-2011
《公共建筑节能设计标准》 GB 50189-2005
《公共建筑节能设计标准新疆维吾尔自治区实施细则》 XJJ034-2006
《建筑涂饰工程施工及验收规程》 JGJ/T 29-2003
《建筑内部装修设计防火规范》（2001年修订版） GB 50222-95
《建筑内部装修防火施工及验收规范》 GB 50354-2005
《坡屋面工程技术规范》 GB 50693-2011
《种植屋面工程技术规程》 JGJ 155-2007
国家及地方现行有关工程建设标准与法规。

2 使用范围
本图集适用于新疆维吾尔自治区民用建筑和一般工业建筑的室内外工程做法。

3 编制原则
3.1 所编入的工程做法属于量大面广，技术成熟的做法。对于高标准装修和工艺技术要求高，必须用详图表示的构造做法及非常用做法，本图集未予编入。
3.2 本图集只表示建筑工程做法，复杂的建筑构造做法见相关图集。

4 使用说明
4.1 设计人在使用前应仔细阅读各部分说明。
4.2 本图集中所有对材料的质量要求，施工及构造要求除图集注明者外，均应符合现行的有关标准规范和规程的规定。
4.3 本图集工程做法中所列厚度及荷载，均表示建筑构造部分的厚度及荷载，不包括结构部分的厚度及荷载。
4.4 设计人选用的建筑材料，应符合国家及本地区建设行政主管部门对建筑材料的规定。
4.5 本图集所注尺寸均以mm为单位。
4.6 本图集出版后，所依据的现行标准、规范有新版本时，请使用者注意按照新版标准、规范核实后参照选用。


第一部分 室外工程

1 内容
本部分包括常用的台阶、坡道、散水、道路（系指小区内道路，含建筑物前广场，不包括城市道路）和运动场地。

2 使用说明
2.1 室外工程的材料及做法中，垫层材料均采用戈壁土，在施工中可因地制宜，按材料供应情况可改用碎石或卵石灌M2.5混合砂浆代替；当地下水位在室外地坪下1.5m以内时，戈壁土垫层应改为天然级配砂并夯实；素土垫层的压实系数为≥0.95，素土夯实的压实系数为≥0.92。
2.2 现浇混凝土散水、明沟，应设置伸缩缝，间距一般为≤6.0m，房屋转角处做成45°缝；混凝土散水、明沟与建筑连接处设缝；上述缝宽20mm，缝内填嵌沥青胶泥。
2.3 在湿陷性黄土地区建筑物周围必须做散水，其坡度不得小于5%。
2.4 道路如为混凝土整体路面，应分仓跳格浇筑混凝土，其分仓即为胀缩缝，每隔4~5仓设一道伸缩缝；胀缩缝宽10~20mm，内灌沥青胶泥。
2.5 运动场地表面均应有坡度，一般坡度为0.2%~0.5%，竞赛场地（跑道）横向坡度小于等于1%，纵向坡度小于等于0.1%。
2.6 运动场地表面距地下水位应大于1m，否则场地的排水系统及其构造做法，应另行设计施工图。
2.7 坡道是人行坡道或是汽车坡道，设计人可不注明，应随连接道路的性质（人行道或汽车道）由施工单位依照专项设计实施。

3 索引方法
在编号名称中有引出A、B...符号者，在选用时应将符号附于编号后。
举例如下：
L1B：混凝土整体路面
L18：80厚C25混凝土面层
