【15ZJ201】 平屋面（中南标图集）

批准单位：湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广西壮族自治区住房和城乡建设厅、海南省住房和城乡建设厅
主编单位：湖南大学设计研究院有限公司
批准文号：鄂建文【2015】80号
图集号：152J201
生效日期：2015.12.1

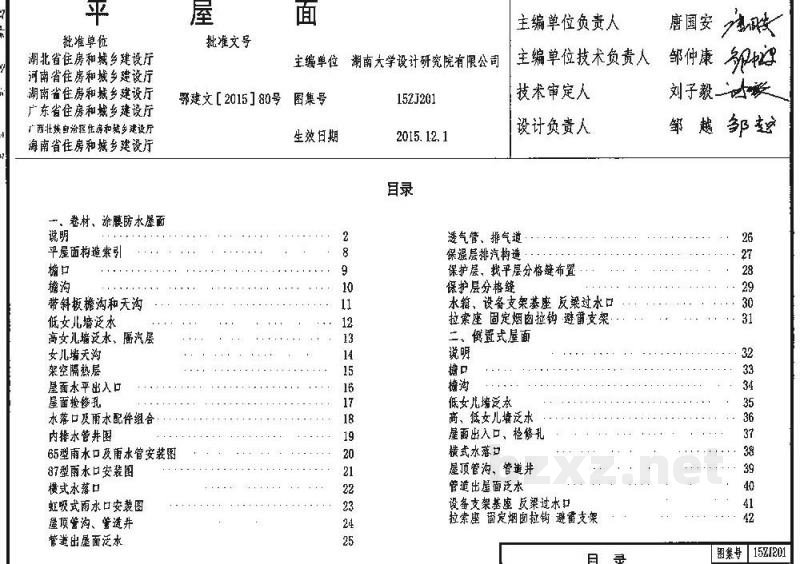

目录
1. 平屋面构造索引
- 檐口
- 带斜板檐沟和天沟
- 低女儿墙泛水
- 高女儿墙泛水、汽层
- 女儿墙天沟
- 架空隔热层
- 屋面水平出入口
- 屋面检修孔
- 水落口及雨水配件组合
- 内排水管图
- 65型雨水口及雨水管安装图
- 87型雨水口安装图
- 横式水落口
- 虹吸式雨水口安装图
- 屋顶管沟、蓄道井
- 管道出屋面泛水
- 透气管、排气道
- 保温层排汽构造
- 保护层、找平层分格缝布置
- 水箱、设备支架基座、反梁过水口拉索座
- 固定烟囱拉钩避雷支架

2. 倒置式屋面
- 说明
- 檐口
- 低女儿墙泛水
- 高、低女儿墙泛水
- 屋面出入口、检修孔
- 横式水落口
- 屋顶管沟、管道井
- 管道出屋面泛水
- 设备支架基座反梁过水口
- 拉索座固定烟囱拉钩避雷支架

3. 说明

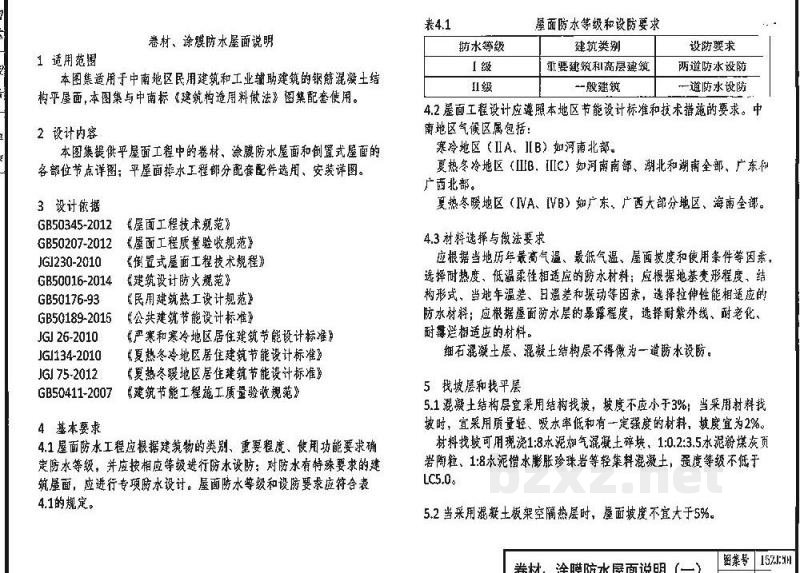

1 适用范围
本图集适用于中南地区民用建筑和工业辅助建筑的钢筋混凝土平屋面。本图集与中南标建筑构造通用做法各图集配套使用。

2 设计内容
本图集提供平屋面工程中的卷材、涂膜防水屋面和倒置式屋面的各部位节点详图；平屋面排水工程部分配套配件选用、安装详图。

3 设计依据
GB 50345-2012《屋面工程技术规范》
GB 50207-2012《屋面工程质量验收规范》
JGJ 230-2010《种植屋面工程技术规程》
GB 50016-2014《建筑设计防火规范》
GB 50176-93《民用建筑热工设计规范》
GB 50189-2015《公共建筑节能设计标准》
JGJ 26-2010《严寒和寒冷地区居住建筑节能设计标准》
JGJ 134-2010《夏热冬冷地区居住建筑节能设计标准》
JGJ 75-2012《夏热冬暖地区居住建筑节能设计标准》
GB 50411-2007《建筑节能工程施工质量验收规范》

4 基本要求
4.1 屋面防水工程应根据建筑物的类别、重要程度、使用功能要求确定防水等级，并应按相应等级进行防水设防；对防水有特殊要求的建筑屋面，应进行专项防水设计。屋面防水等级和设防要求应符合表4.1的规定。

表4.1 屋面防水等级和设防要求
| 屋面防水等级 | Ⅰ级 | Ⅱ级 |
| :--- | :--- | :--- |
| 建筑类别 | 重要建筑和高层建筑 | 一般建筑 |
| 设防要求 | 两道防水设防 | 一道防水设防 |

4.2 屋面工程设计应按照本地区节能设计标准和技术措施的要求。中南地区气候区属包括：
严寒地区（IIA, IIB）：如河南北部。
夏热冬冷地区（IIB, IIC）：如河南南部、湖北和湖南全部、广东和广西北部。
夏热冬暖地区（IVA, IVB）：如广东、广西大部分地区、海南全部。

4.3 材料选择与做法要求
应根据当地历年最高气温、最低气温、屋面坡度和使用条件等因素，选择耐热度、低温柔性相适应的防水材料；应根据地基变形程度、结构形式、当地年温差、日温差和振动等因素，选择拉伸性能相适应的防水材料；应根据屋面防水层的暴露程度，选择耐紫外线、耐老化、耐腐蚀相适应的材料。细石混凝土结构板不得作为一道防水设防。

5 找坡层和找平层
5.1 混凝土结构宜采用结构找坡，坡度不应小于3%；当采用材料找坡时，宜采用质量轻、吸水率低和有一定强度的材料，坡度宜为2%。材料找坡可用现浇1:8水泥加气混凝土块、1:0.2:3.5水泥粉煤灰陶粒、1:3水泥膨胀珍珠岩等轻集料混凝土，强度等级不低于LC5.0。
5.2 当采用混凝土板架空隔热层时，屋面坡度不宜大于5%。
5.3 卷材、涂膜防水的基层宜设找平层。找平层厚度和技术要求应符合表5.3的规定。

表5.3 找平层厚度和技术要求
| 找平层分类 | 水泥砂浆 | 细石混凝土 |
| :--- | :--- | :--- |
| 适用的基层 | 整体现浇混凝土板 | 整体材料保温层、装配式混凝土板、板状材料保温层 |
| 厚度(mm) | 15~20 | 20~25 (整体材料保温层), 30~35 (装配式/板状材料) |
| 技术要求 | 1:2.5水泥砂浆 | C20混凝土、加双向φ4@200钢筋网片；C20细石混凝土 |

5.4 保温层上的找平层应留设分格缝，缝宽宜为5mm~20mm，纵横缝的间距不宜大于6m，且与结构板缝对位留设。

6 保温层和隔热层

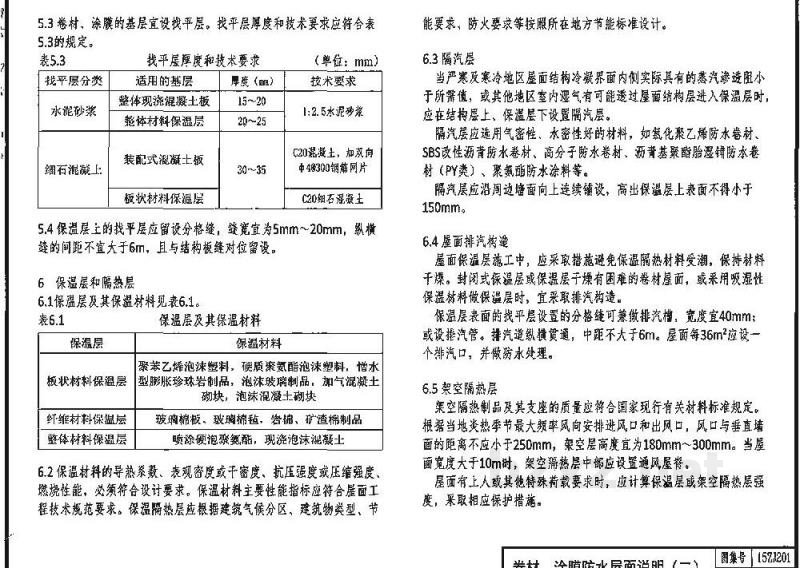

6.1 保温层及其保温材料见表6.1。
表6.1 保温层及其保温材料
- 板状材料保温层：聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料、憎水型膨胀珍珠岩制品、泡沫玻璃制品、加气混凝土砌块、泡沫混凝土砌块。
- 纤维材料保温层：玻璃棉板、玻璃棉毡、岩棉、渣棉制品。
- 整体材料保温层：喷涂泡沫聚氨酯、现浇泡沫混凝土。

6.2 保温材料的导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能，必须符合设计要求。保温材料主要性能指标应符合屋面工程技术规范要求。保温隔热层应根据建筑气候分区、建筑物类型、节能要求、防火要求等按照所在地方节能标准设计。

6.3 隔汽层
当严寒及寒冷地区屋面结构冷凝界面内侧实际具有的蒸汽渗透阻小于所需值，或其他地区室内水蒸气有可能透过屋面结构层进入保温层时，应在结构层上、保温层下设置隔汽层。隔汽层应选用气密性、水密性好的材料，如聚乙烯防水卷材、SBS改性沥青防水卷材、高分子防水卷材、沥青基聚酯胎湿铺防水卷材（P类）、聚氨酯防水涂料等。隔汽层应沿周边墙面向上连续铺设，高出保温层上表面不得小于150mm。

6.4 屋面排汽构造
屋面保温层施工中，应采取避免保温隔热材料受潮措施，保持材料干燥。封闭型保温层或保温层干燥有困难的卷材屋面，或采用吸湿性保温材料做保温层时，宜采取排汽构造。保温层表面的找平层设置的分格缝可兼作排汽槽，宽度宜为40mm；或设排汽管。排汽道应纵横贯通，中距不大于6m。屋面每36m²应设一个排汽口，并做防水处理。

6.5 架空隔热层
架空隔热制品及其支座的质量应符合国家现行有关材料标准规定。根据当地炎热季节最大频率风向安排进风口和出风口，风口与垂直墙面的距离不应小于250mm，架空层高度宜为180mm~300mm。当屋面宽度大于10m时，架空隔热层中部应设置通风屋脊。屋面有上人或其他特殊荷载要求时，应计算保温层或架空隔热层强度，采取相应保护措施。

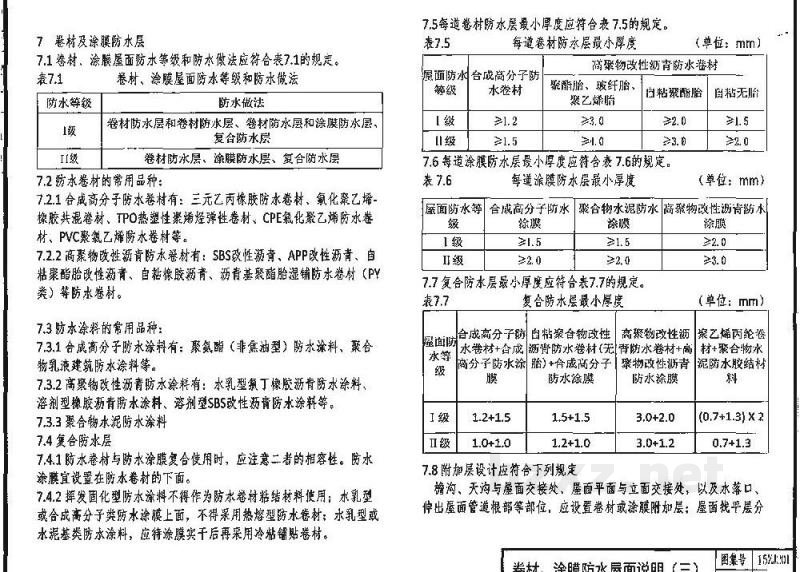

7 卷材及涂膜防水层
7.1 卷材、涂膜屋面防水等级和防水做法应符合表7.1的规定。

表7.1 卷材、涂膜屋面防水等级和防水做法
| 防水等级 | Ⅰ级 | Ⅱ级 |
| :--- | :--- | :--- |
| 防水做法 | 卷材防水层和卷材防水层、卷材防水层和涂膜防水层复合防水层 | 卷材防水层、涂膜防水层、复合防水层 |

7.2 防水卷材的常用品种：
7.2.1 合成高分子防水卷材有：三元乙丙橡胶防水卷材、氧化聚乙烯橡胶共混卷材、TPO热塑性聚烯烃弹性卷材、CPE氟化聚乙烯防水卷材、PVC聚氯乙烯防水卷材等。
7.2.2 高聚物改性沥青防水卷材有：SBS改性沥青、APP改性沥青、自粘聚酯胎改性沥青、自粘橡胶沥青、沥青基聚酯胎湿铺防水卷材（P类）等防水卷材。

7.3 防水涂料的常用品种：
7.3.1 合成高分子防水涂料有：聚氨酯（非焦油型）防水涂料、聚合物乳液建筑防水涂料等。
7.3.2 高聚物改性沥青防水涂料有：水乳型氯丁橡胶沥青防水涂料、溶剂型橡胶沥青防水涂料、溶剂型SBS改性沥青防水涂料等。
7.3.3 聚合物水泥防水涂料

7.4 复合防水层
7.4.1 防水卷材与防水涂膜复合使用时，应注意二者的相容性。防水涂膜宜设置在防水卷材的下面。
7.4.2 挥发固化型防水涂料不得作为防水卷材粘结材料使用；水乳型或合成高分子类防水涂膜上面，不得采用热熔型防水卷材；水乳型或水玻璃基类防水涂料，应待涂膜实干后再采用冷粘铺贴卷材。

7.5 每道卷材防水层最小厚度应符合表7.5的规定。
表7.5 每道卷材防水层最小厚度 (单位：mm)
| 等级 | Ⅰ级 | Ⅱ级 |
| :--- | :--- | :--- |
| 高聚物改性沥青防水卷材 (聚酯胎、玻纤胎) | ≥3.0 | ≥2.0 |
| 自粘聚酯胎 | ≥3.0 | ≥2.0 |
| 合成高分子防水卷材 | ≥1.2 | ≥1.5 |

7.6 每道涂膜防水层最小厚度应符合表7.6的规定。
表7.6 每道涂膜防水层最小厚度 (单位：mm)
| 等级 | Ⅰ级 | Ⅱ级 |
| :--- | :--- | :--- |
| 合成高分子防水涂料 | ≥1.5 | ≥1.5 |
| 聚合物水泥防水涂料 | ≥2.0 | ≥2.0 |
| 高聚物改性沥青防水涂料 | ≥1.5 | ≥2.0 |
| 自粘无胎 | ≥1.5 | ≥2.0 |

7.7 复合防水层最小厚度应符合表7.7的规定。
表7.7 复合防水层最小厚度 (单位：mm)
| 屋面防水等级 | Ⅰ级 | Ⅱ级 |
| :--- | :--- | :--- |
| 合成高分子防水卷材+合成高分子防水涂料 | 1.2+1.5 | 1.0+1.0 |
| 高聚物改性沥青防水卷材+合成高分子防水涂料 | 3.0+1.5 | 2.0+1.0 |
| 高聚物改性沥青防水卷材+聚合物水泥防水涂料 | 3.0+2.0 | 3.0+1.2 |
| 聚乙烯丙纶卷材+水泥防水胶结料 | (0.7+1.3)×2 | 0.7+1.3 |

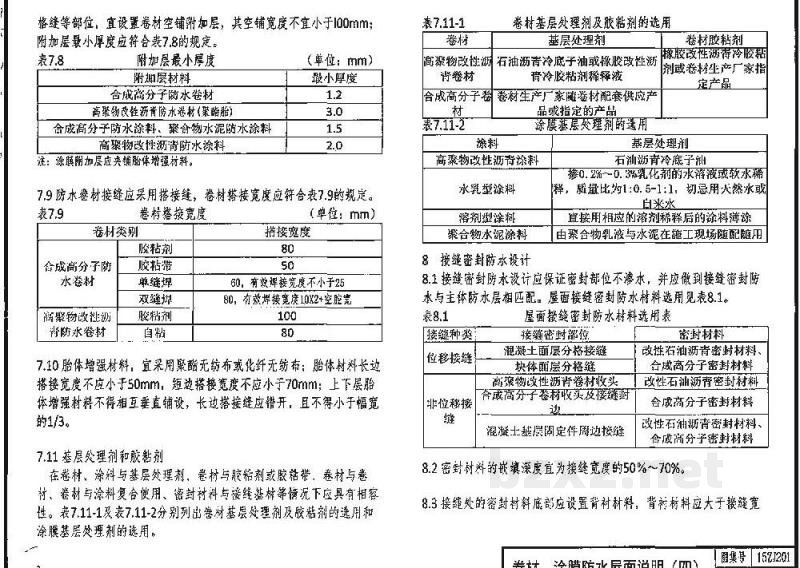

7.8 附加层设计应符合下列规定
檐沟、无沟与屋面交接处、屋面平面与立面交接处，以及水落口、伸出屋面管道根部等部位，应设置卷材或涂膜附加层；屋面找平层分格缝等部位，宜设置卷材空铺附加层，其空铺宽度不宜小于100mm。附加层最小厚度应符合表7.8的规定。

表7.8 附加层最小厚度
| 附加层材料 | 合成高分子防水卷材 | 高聚物改性沥青防水卷材 (聚酯胎、玻纤胎) |
| :--- | :--- | :--- |
| 最小厚度 | 同主防水层 | 同主防水层 |
