【12J12】 无障碍设施图集（DBJ03-22-2014）

12系列建筑标准设计图集 DBJ03-22-2014
12J12 无障碍设施

编制单位：河北建筑设计研究院有限责任公司、河北惠宁建筑标准设计有限公司

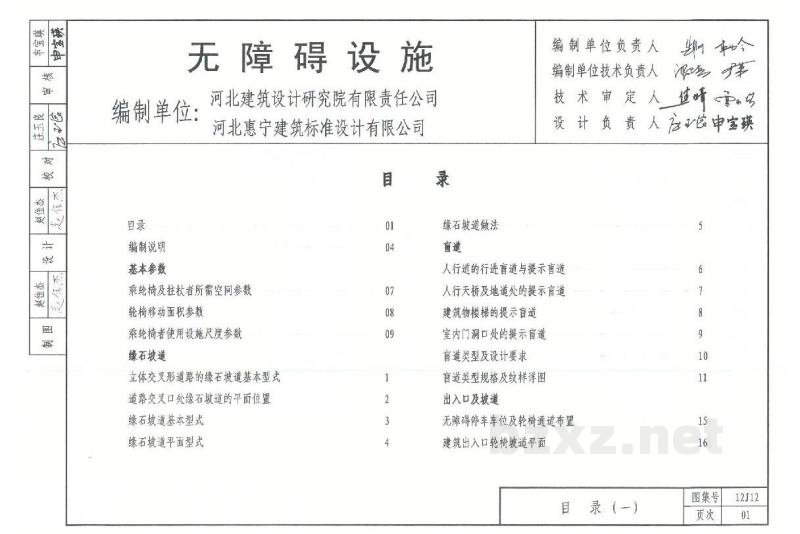

目录
01 基本参数
07 缘石坡道
08 缘石坡道平面型式
09 缘石坡道做法
10 盲道
15 出入口及坡道
16 无障碍停车车位及轮椅通道布置
18 建筑出入口轮椅坡道平面
21 坡道栏杆扶手
23 坡道栏板、靠墙扶手
24 坡道侧墙基础
25 坡道地面做法
27 楼梯栏杆
33 楼梯栏杆扶手
34 楼梯靠墙扶手
35 楼梯踏步防滑条
36 电梯、升降平台
37 无障碍电梯设施
38 斜坡式、垂直式轮椅升降平台
41 轮椅垂直升降平台做法
42 厕所、浴室
44 公共厕所无障碍设施布置
45 公共浴室无障碍设施布置
47 幼儿园无障碍卫生间设施布置
48 厕浴安全抓杆
49 洗手盆安全抓杆
50 小便器安全抓杆
51 坐便器安全抓杆
52 浴盆坐台及安全抓杆
53 幼儿洗手盆安全抓杆
54 幼儿盥洗池安全抓杆
55 幼儿小便器安全抓杆
56 幼儿坐便器安全抓杆
57 幼儿小便槽安全抓杆
58 幼儿便器安全抓杆
59 幼儿冲槽式大便器安全抓杆
61 幼儿浴盆安全抓杆
62 多用途安全抓杆
63 洗浴用坐凳
66 淋浴器安全抓杆
68 客房、住房
72 无障碍客房平面布置
76 无障碍住房平面布置
77 无障碍住房厨房平面布置
80 无障碍住房卫生间平面布置
81 壁柜
82 低位服务设施
83 观众厅轮椅席位布置
85 服务台、柜台
86 平开门拉手和辅助拉手位置

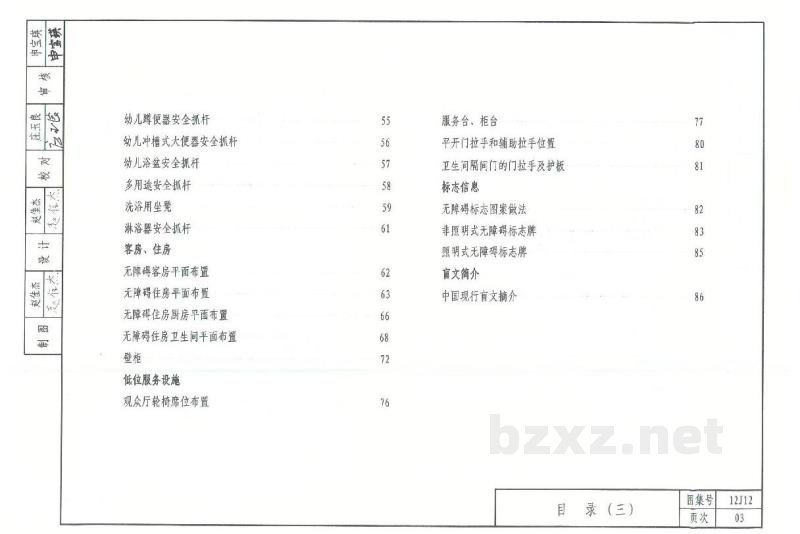

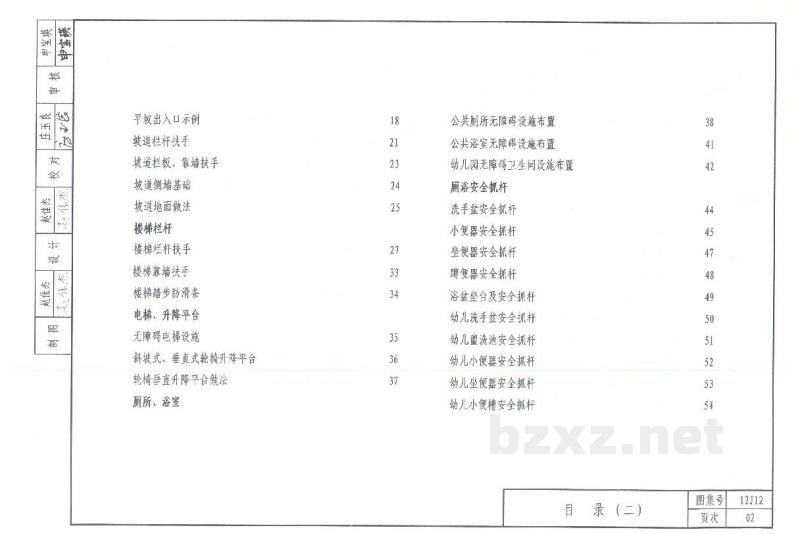

目录（续）
卫生间隔间门的门拉手及护板
标志信息
无障碍标志图案做法
非照明式无障碍标志牌
照明式无障碍标志牌
盲文简介
中国现行盲文摘介

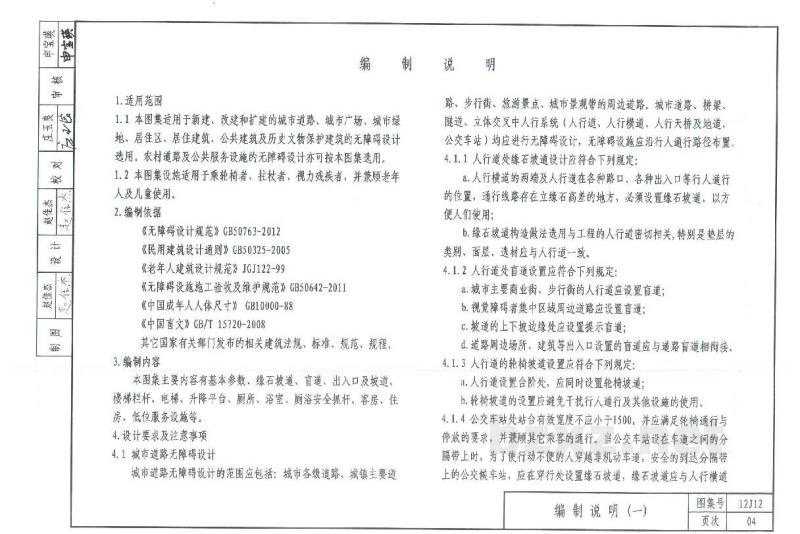

编制说明

1. 适用范围
1.1 本图集适用于新建、改建和扩建的城市道路、城市广场、城市绿地、居住区、居住建筑、公共建筑及历史文物保护建筑的无障碍设计选用，农村道路及公共服务设施的无障碍设计亦可按本图集选用。
1.2 本图集设施适用于乘轮椅者、挂杖者、视力残疾者，并兼顾老年人及儿童使用。

2. 编制依据
《无障碍设计规范》GB50763-2012
《民用建筑设计通则》GB50325-2005
《老年人建筑设计规范》JGJ122-99
《无障碍设施施工验收及维护规范》GB50642-2011
《中国成年人人体尺寸》GB10000-88
《中国盲文》GB/T15720-2008
其它国家有关部门发布的相关建筑法规、标准、规范、规程

3. 编制内容
本图集主要内容有基本参数、缘石坡道、盲道、出入口及坡道，楼梯栏杆、电梯、升降平台、厕所、浴室、厕浴安全抓杆、客房、住房、低位服务设施等。

4. 设计要求及注意事项
4.1 城市道路无障碍设计
城市道路无障碍设计的范围应包括：城市各级道路、城镇主要道路、桥梁、隧道、立体交叉中人行系统（人行道、人行横道、人行天桥及地道、公交车站）均应进行无障碍设计，无障碍设施应沿行人通行路径布置。
4.1.1 人行道处缘石坡道设计应符合下列规定：
a. 人行横道的两端及人行道在各种路口、各种出入口等行人通行的位置，通行线路存在立缘石高差的地方，必须设置缘石坡道，以方便人们使用；
b. 缘石坡道构造做法选用与工程的人行道密切相关，特别是垫层的类别、面层、选材应与人行道一致。
4.1.2 人行道处盲道设置应符合下列规定：
a. 城市主要商业街、步行街的人行道应设置盲道；
b. 视觉障碍者集中区域周边道路应设置盲道；
c. 坡道的上下坡边缘处应设置提示盲道；
d. 道路周边场所、建筑等出入口设置的盲道应与道路盲道相衔接。
4.1.3 人行道的轮椅坡道设置应符合下列规定：
a. 人行道设置台阶处，应同时设置轮椅坡道；
b. 轮椅坡道的设置应避免干扰行人通行及其他设施的使用。
4.1.4 公交车站处站台有效宽度不应小于1500mm，并应满足轮椅通行与停放的要求，并兼顾其它乘客的通行。当公交车站设在车道之间的分隔带上时，为了使行动不便的人穿越非机动车道，安全地到达分隔带上的公交候车站，应在穿行处设置缘石坡道，缘石坡道应与人行横道相对应。

4.2 建筑物的无障碍设计
从建筑入口到室内应保持相应的连贯性和完整性，使行动不便者能顺利到达、进入和使用。各类建筑物无障碍设施的具体项目应符合国家和地方现行的有关标准及规定。

4.3 楼梯栏杆顶部水平荷载选用要求
楼梯栏杆顶部水平荷载、竖向荷载应满足《建筑结构荷载规范》GB50009，《中小学校设计规范》GB50099等规范要求。栏杆分为三类：
一类栏杆：楼梯栏杆扶手顶部水平荷载取值为1.0kN/m。适用范围：住宅、宿舍、办公楼、旅馆、医院、托儿所、幼儿园等。
二类栏杆：楼梯栏杆扶手顶部水平荷载取值为1.0kN/m，竖向荷载取值为1.2kN/m。适用范围：学校（中小学除外）、食堂、剧场、电影院、车站、礼堂、展览馆、体育场等。
三类栏杆：防护栏杆最薄弱处承受的最小水平推力荷载取值为1.5kN/m，竖向荷载取值为1.2kN/m。适用范围：中小学校。

5. 施工要求
5.1 本图集无障碍设施各部位施工做法应符合国家及地方现行各项有关施工验收规范、规程及规定。主要有：
《无障碍设施施工验收及维护规范》GB50642
《建筑工程施工质量验收统一标准》GB50300
《钢结构工程施工规范》GB50755
《建筑钢结构防腐蚀技术规程》JGJ/T251
《木结构工程施工质量验收规范》GB50206
《建筑玻璃应用技术规程》JGJ113
《建筑钢结构防火技术规范》CECS200
《建筑装饰装修工程质量验收规范》GB50210
《民用建筑工程室内环境污染控制规范》GB50325
《建筑地面工程施工质量验收规范》GB50209
《建筑涂饰工程施工及验收规范》JGJ/T29
及相关施工、验收规范要求。

5.2 各类木构件
5.2.1 各类木构件材料性能指标应符合相关标准规范，防腐、防火做法见工程设计。
5.2.2 木扶手的用材要充分干燥，其含水率应符合《木结构设计规范》GB50005要求，并应认真挑选。中、高标准扶手不允许含有节疤，一般标准扶手允许有少量节疤，但应用同种木材进行挖补粘贴。
5.2.3 木构件油漆：可根据装修标准和设计要求由设计人选定。

5.3 各类金属件
