【12D12】 有线电视工程（天津市建筑标准设计图集2012版）

天津市工程建设标准设计 DBJT29-18-2013
天津市建筑标准设计图集（2012版）12D12 有线电视工程

编制单位：内蒙古建筑勘察设计研究院有限责任公司

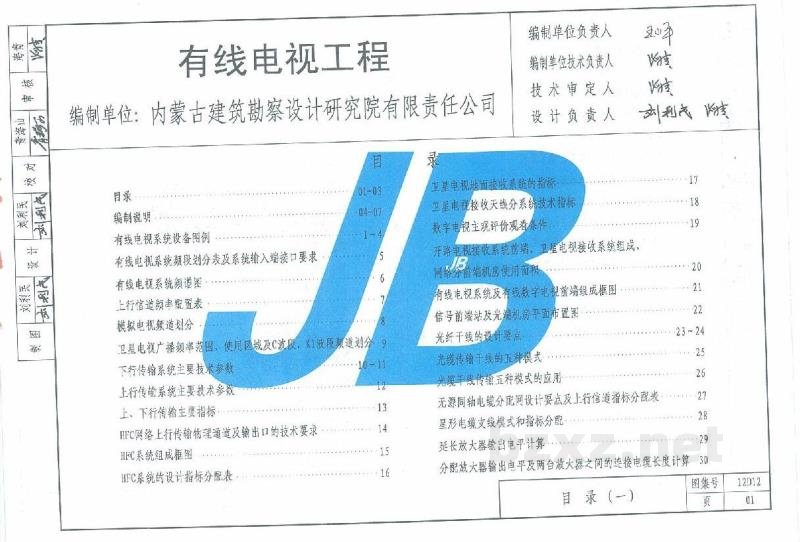

目 录

编制说明
有线电视系统设备图例
有线电视系统频段划分表及系统输入端接口要求
有线电视系统频谱图
上行信道频率配置表
模拟电视频道划分
UHF波段、L波段、C波段、Ku波段频道划分
卫星电视广播频率范围、使用区
下行传输系统主要技术参数
上行传输系统主要技术参数
上、下行传输主要指标
HFC网络上行传输物理通道及输出口的技术要求
HFC系统组成框图
HFC系统的设计指标分配表
卫星电视地面接收系统的指标
卫星电视接收天线分系统技术指标
数字电视主观评价观看条件
开路电视接收系统前端、卫星电视接收系统组成、网
前端机房使用面积
有线电视系统及有线数字电视前端组成框图
信号前端站及光端机房平面布置图
光纤干线的设计要点
光缆传输干线的五种模式
光缆干线传输五种模式的应用
无源同轴电缆分配网设计要点及上行信道指标分配表
星形电缆支线模式和指标分配
延长放大器输出电平计算
分配放大器输出电平及两台放大器之间的连接电缆长度计算

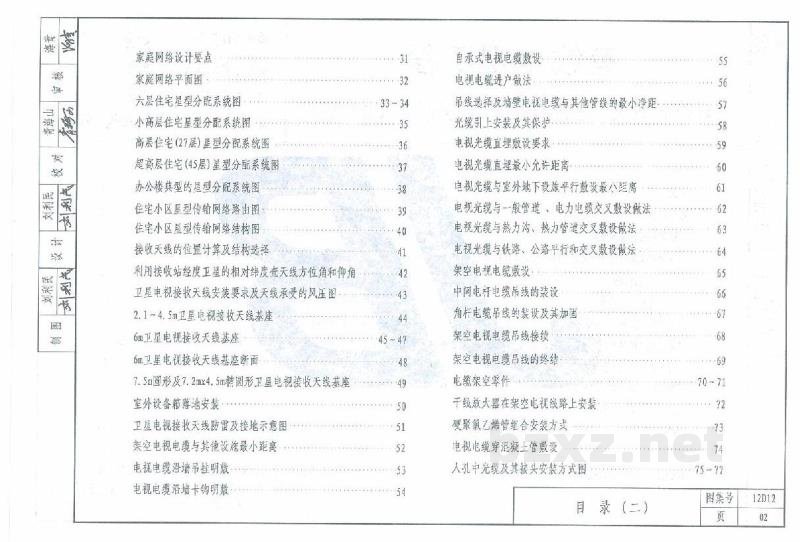

家庭网络设计要点
家庭网络平面图
六层住宅星型分配系统图
小高层住宅星型分配系统图
高层住宅（27层）星型分配系统图
超高层住宅（45层）星型分配系统图
办公楼典型的星型分配系统图
住宅小区星型传输网络路由图
住宅小区星型传输网络结构图
接收天线的位置计算及结构选择
利用接收站经度、卫星的相对纬度查天线方位角和仰角
卫星电视接收天线安装要求及天线承受的风压图
2.1~4.5m卫星电视接收天线基座
6m卫星电视接收天线基座
卫星电视接收天线基座断面
7.5m微形及7.2m×4.5m矩形卫星电视接收天线基座
室外设备箱落地安装
卫星电视接收天线防雷及接地示意图
架空电视电缆与其他设施最小距离
电视电缆沿墙吊挂明敷
电视电缆沿墙卡钩明敷
自承式电视电缆敷设
电视电缆进户做法
吊线选择及墙壁电视电缆与其他管线的最小净距
光缆引上安装及其保护
电视光缆直埋敷设要求
电视光缆直埋最小允许距离
电视光缆与室外地下设施平行敷设最小距离
电视光缆与一般管道、电力电缆交叉敷设做法
电视光缆与热力沟、热力管道交叉敷设做法
电视光缆与铁路、公路平行和交叉敷设做法
架空电视电缆敷设
中间电杆电缆吊线的装设
角杆电缆吊线的装设及其加固
架空电视电缆吊线接续
架空电视电缆吊线的终结
电缆架空零件
干线放大器在架空电视线路上安装
硬聚氯乙烯管组合安装方式
电视电缆穿混凝土管敷设
人孔中光缆及其接头安装方式图

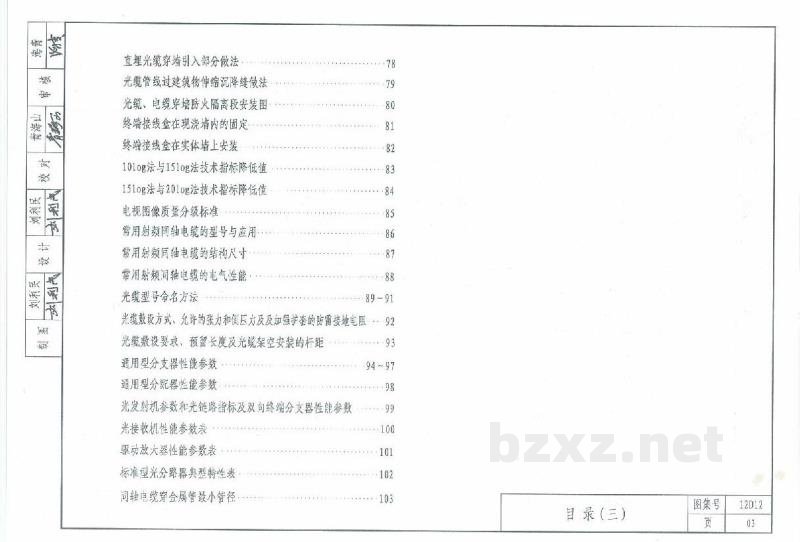

直埋光缆穿墙引入部分做法
光缆管线过建筑物伸缩沉降缝做法
光缆、电缆穿墙防火隔离段安装图
终端接线盒在现浇墙内的固定
终端接线盒在实体墙上安装
10/100M法与1G/10G法技术指标降低值
1G/10G法与10G/40G法技术指标降低值
电视图像质量分级标准
常用射频同轴电缆的型号与应用
常用射频同轴电缆的结构尺寸
常用射频同轴电缆的电气性能
光缆型号命名方法
光缆敷设方式、允许的张力和侧压力及加强护套的防雷接地电阻
光缆敷设要求、预留长度及光缆架空安装的杆距
通用型分支器性能参数
通用型分配器性能参数
光发射机参数和光链路指标及双向终端分路器性能参数
光接收机性能参数表
驱动放大器性能参数表
标准型光分路器典型特性表
同轴电缆穿金属管最小管径

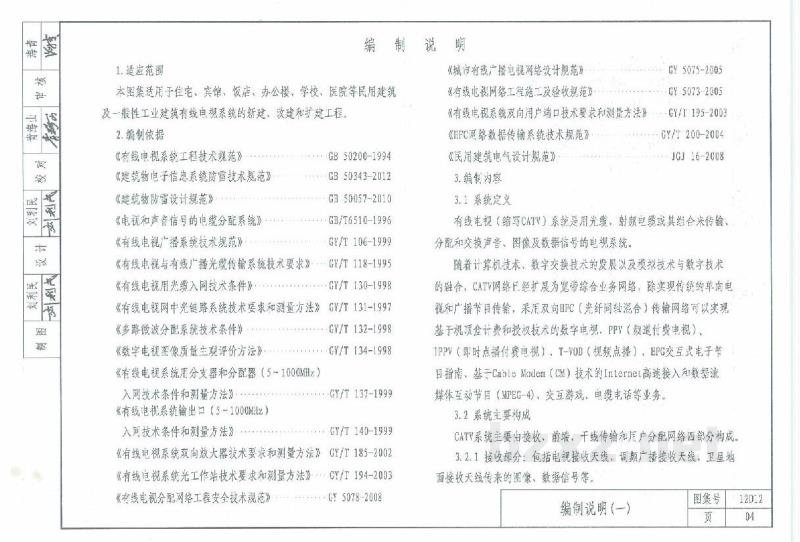

编制说明

1. 适应范围
依据《城市有线广播电视网络设计规范》，本图集适用于住宅、宾馆、饭店、办公楼、学校、医院等民用建筑及一般性工业建筑有线电视系统的新建、改建和扩建工程。

2. 编制依据
《有线电视系统工程技术规范》GB50200-1994
《建筑物电子信息系统防雷技术规范》GB50343-2012
《建筑物防雷设计规范》GB50057-2010
《电视和声音信号的电缆分配系统》GB/T6510-1996
《有线电视广播系统技术规范》GY/T106-1999
《有线电视与有线广播光缆传输系统技术要求》GY/T118-1995
《有线电视用光缆入网技术条件》GY/T130-1998
《有线电视网中光链路系统技术要求和测量方法》GY/T131-1997, GY/T132-1998
《多路微波分配系统技术条件》GY/T134-1998
《数字电视图像质量主观评价方法》GY/T137-1999
《有线电视系统用分支器和分配器（5~1000MHz）入网技术条件和测量方法》GY/T140-1999
《有线电视系统输出口（5~1000MHz）入网技术条件和测量方法》GY/T185-2002
《有线电视系统双向放大器技术要求和测量方法》GY/T194-2003
《有线电视分配网工程安全技术规范》GY5078-2008
《有线电视网络工程施工及验收规范》GY5075-2005
《有线电视系统双向用户端口技术要求和测量方法》GY5073-2005
《HFC网络数据传输系统技术规范》GY/T195-2003
《民用建筑电气设计规范》JGJ16-2008

3. 编制内容

3.1 系统定义
有线电视（缩写CATV）系统是利用光缆、射频电缆或其组合来传输、分配和交换声音、图像及数据信号的电视系统。随着计算机技术、数字交换技术的发展以及模拟技术与数字技术的融合，CATV网络已经扩展为宽带综合业务网络。除实现传统的单向电视和广播节目传输外，采用双向HFC（光纤同轴混合）传输网络可以实现基于机顶盒计费和授权技术的数字电视、PPV（按次付费电视）、TPPV（即时点播付费电视）、T-VOD（视频点播）、EPG交互式电子节目指南、基于CableModem（CM）技术的Internet高速接入和数字流媒体互动节目（MPEG-4）、交互游戏、电缆电话等业务。

3.2 系统主要构成
CATV系统主要由接收、前端、干线传输和用户分配网络四部分构成。

3.2.1 接收部分
包括电视接收天线、调频广播接收天线、卫星地面接收天线传来的图像、数据信号等。

3.2.2 前端部分
处理接收部分传来的无线信号、自办节目信号、交换网内与网外的数字信号等。有线电视网络中心前端一般功能范围为：视频接收、卫星接收、开路接收、光缆微波信号收转（含实况转播）以及550MHz（或750MHz等更高频率）邻频调制系统；加扰管理系统、网络监控系统和收费管理系统。CATV宽带综合业务网的网络中心前端中应安装以下设备：声像传输设备、图文电视编制及播出设备、会议设备、本地数据库服务器、数字通信交换设备、影视点播设备和网络管理设备等。

3.2.3 传输部分
采用光缆、同轴电缆、微波等传输媒介或其组合的链路，经光发射机（光放大器）、光接收机、干线放大器、分配放大器将前端信号传至用户分配系统或将用户分配系统的信号传回前端。

3.2.4 用户分配网络
将前端传输来的信号平衡分配至各用户或将各用户信号上传至前端。

3.3 系统设计

3.3.1 系统带宽
系统带宽是传输干线设计的关键确定因素。应根据传输系统的具体要求、原始参数、系统上限频率、发展之间、综合考虑投资和长远发展的矛盾来确定。小型系统可采用550MHz系统；大型系统可采用550MHz、750MHz或862MHz（均含增补频道）系统，300户以上的系统应采用HFC模式设计传输网络。

3.3.2 传输干线的规划
即确定系统所覆盖的用户服务区内传输干线的走向、路由和敷设，分以下几个步骤：
（1）根据系统容纳的输出口数确定系统的规模，分为A类（10000户以上），B类（2001-10000户），C类（300~2000户），D类（300户以下）等共四类系统。
（2）根据有线电视用户服务区的分布特点和放大器的覆盖能力，分为若干分区，使分区放大器（一个或几个）能实现电平覆盖，进一步确定光节点覆盖区。覆盖区可按100户以下，100~500户等两种方式，根据用户服务区内各单体之间的关系确定干线、支干线的最佳走向。根据安全、经济、正确性、经济性等原则，进行方案优化。

3.3.3 分配网络
分配网络应综合考虑系统的使用性质、安全性、经济性等原则，可选择以下四种分配网络结构之一或其组合：分支结构型式、分配-分支结构型式、分支-分配结构型式、全分配结构型式。向传输网络应考虑到使用分配器能够保证任何用户端测系统前端的反向损耗基本相同。

3.4 设备选择
3.4.1 系统和设备的运行指标应符合GB/T6510、GY/T106等国家或行业标准的要求，双向
