中华人民共和国国家标准
消防吸水胶管性能要求和
试验方法
Rubber suction hose for fire-fightingpurpose performance requirementsand test methods

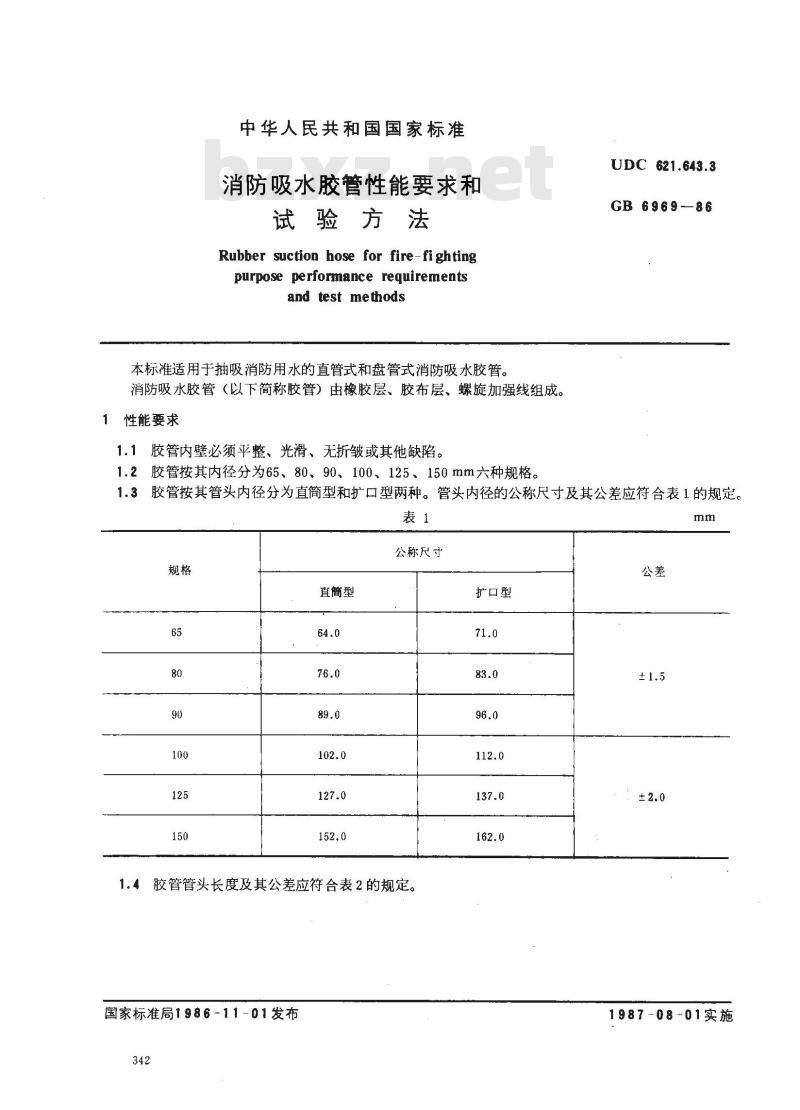

本标准适用于抽吸消防用水的直管式和盘管式消防吸水胶管。消防吸水胶管（以下简称胶管）由橡胶层、胶布层、螺旋加强线组成。性能要求
1.1胶管内壁必须平整、光滑、无折皱或其他缺陷。1.2胶管按其内径分为65、80、90、100、125、150mm六种规格。UDC621.643.3
GB 6969-86
1.3胶管按其管头内径分为直筒型和扩口型两种。管头内径的公称尺寸及其公差应符合表1的规定。表1
公称尺寸
直簡型
胶管管头长度及其公差应符合表2的规定。国家标准局1986-11-01发布
扩口型
1987-08-01实施
GB6969—86
管头长度免费标准bzxz.net
直管式胶管的标准长度为2m、4m，盘管式胶管的标准长度为8m、10m、12m。胶管长度公差应为标准长度的±2%。

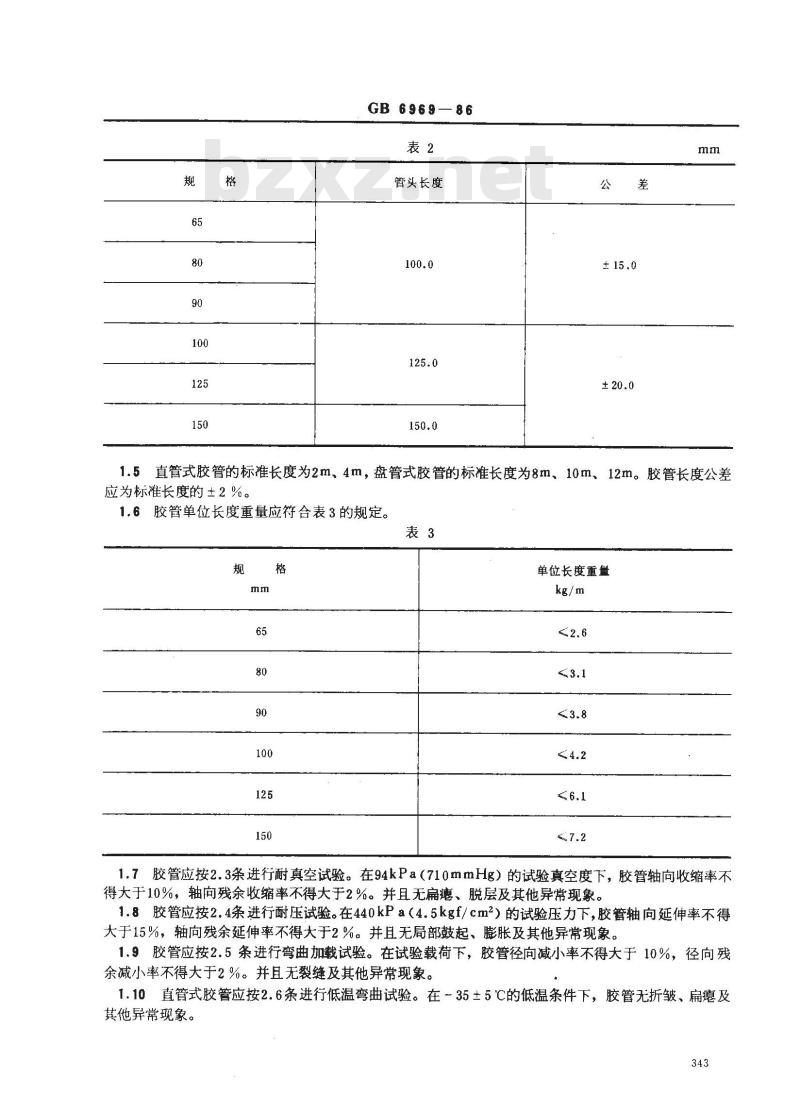

1.6胶管单位长度重量应符合表3的规定。表3
单位长度重量
1.7胶管应按2.3条进行耐真空试验。在94kPa（710mmHg）的试验真空度下，胶管轴向收缩率不得大于10%，轴向残余收缩率不得大于2%。并且无扁瘦、脱层及其他异常现象。1.8胶管应按2.4条进行耐压试验。在440kPa（4.5kgf/cm2）的试验压力下，胶管轴向延伸率不得大于15%，轴向残余延伸率不得大于2%。并且无局部鼓起、膨胀及其他异常现象。1.9胶管应按2.5条进行弯曲加载试验。在试验载荷下，胶管径向减小率不得大于10%，径向残余减小率不得大于2%。并且无裂缝及其他异常现象。1.10直管式胶管应按2.6条进行低温弯曲试验。在－35±5℃的低温条件下，胶管无折皱、扁瘾及其他异常现象。
GB6969-86
1.11.盘管式胶管应按2.7条进行曲试验。在室温条件下，胶管曲力不得大于100N（10.2kgf)，在－35±5℃的低温条件下，胶管曲力不得大于150N（15.3kgf）。并且无折皱、扁癌及其他异常现象。

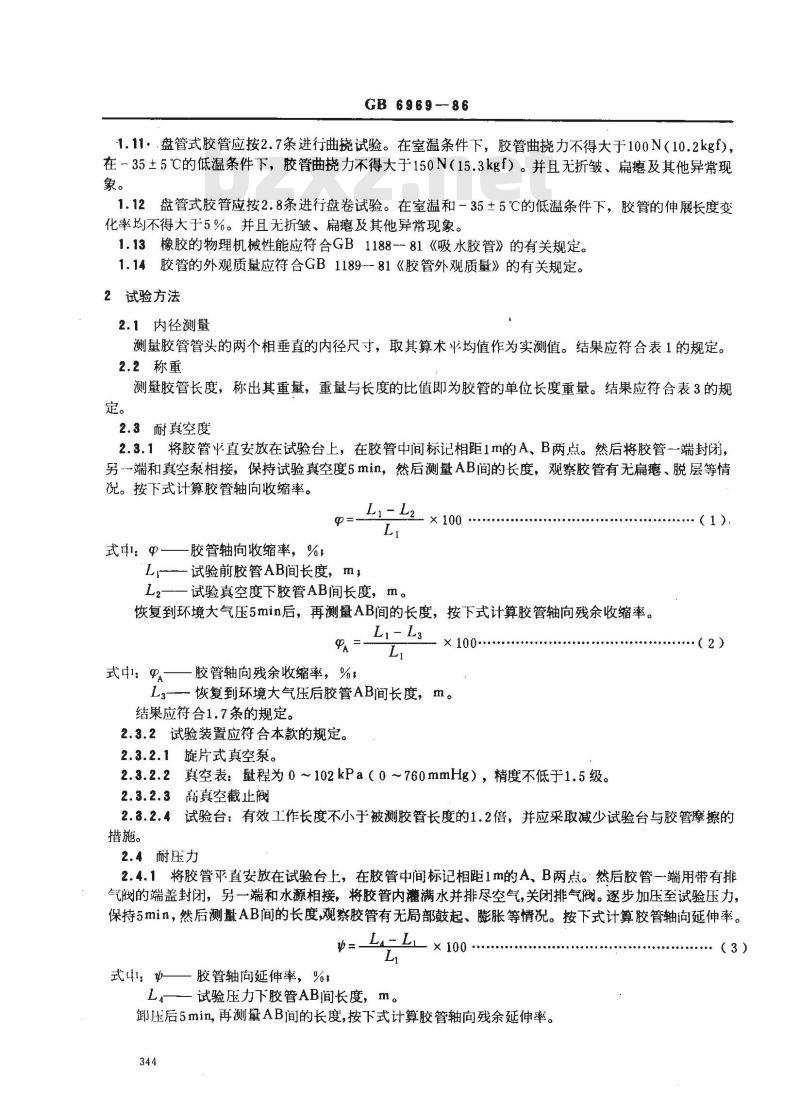

1.12盘管式胶管应按2.8条进行盘卷试验。在室温和-35±5℃的低温条件下，胶管的伸展长度变化率均不得大于5%。并且无折皱、扁嬉及其他异常现象。1.13橡胶的物理机械性能应符合GB1188--81《吸水胶管》的有关规定。1.14胶管的外观质量应符合GB1189-81《胶管外观质量》的有关规定。2试验方法
2.1 内径测量
测量胶管管头的两个相垂直的内径尺寸，取其算术平均值作为实测值。结果应符合表1的规定。2.2称重
测量胶管长度，称出其重量，重量与长度的比值即为胶管的单位长度重量。结果应符合表3的规定。
2.3耐真空度
2.3.1将胶管平直安放在试验台上，在胶管中间标记相距1m的A、B两点。然后将胶管一端封闭，另端和真空泵相接，保持试验真空度5min，然后测量AB间的长度，观察胶管有无扁瘾、脱层等情况。按下式计算胶管轴向收缩率。式
-胶管轴向收缩率，%，
Li- L2 ×100 ·
L试验前胶管AB间长度，m，
一试验真空度下胶管AB间长度，m恢复到环境大气压5min后，再测量AB间的长度，按下式计算胶管轴向残余收缩率。L,-L3
式中：—
一胶管轴向残余收缩率，%，
L3-—恢复到环境大气压后胶管AB间长度，m。结果应符合1.7条的规定。
2.3.2试验装置应符合本款的规定。2.3.2.1旋片式真空泵。
真空表：量程为0～102kPa（0～760mmHg），精度不低于1.5级。高真空截止阀
·（2)
试验台：有效工作长度不小于被测胶管长度的1.2倍，并应采取减少试验台与胶管摩擦的措施。
2.4 耐压力
2.4.1将胶管平直安放在试验台上，在胶管中间标记相距1m的A、B两点。然后胶管一端用带有排气阀的端盖封闭，另一端和水源相接，将胶管内灌满水并排尽空气，关闭排气阀。逐步加压至试验压力，保持5min，然后测量AB间的长度，观察胶管有无局部鼓起、膨胀等情况。按下式计算胶管轴向延伸率。秒=
式中：女一胶管轴向延伸率，%，La Ll
L——试验压力下胶管AB间长度，m。100
卸压后5min,再测量AB间的长度，按下式计算胶管轴向残余延伸率。344
（3）
式中：中A-胶管轴向残余延伸率，%，GB6969-86
Ls- LI
卸压后胶管AB间的长度，m。
结果应符合1.8条的规定。
2.4.2试验装置应符合本款的规定。X100
2.4.2.1电动往复泵额定压力应高于试验压力的1.5倍。（4）
2.4.2.2压力表：量程为0～980kPa（0~10kgf/cm2），最小刻度不大于49kPa（0.5kgf/cm2）精度不低于1.5级。
2.4.2.3试验台：同2.3.2.4项。2.5弯曲加载。

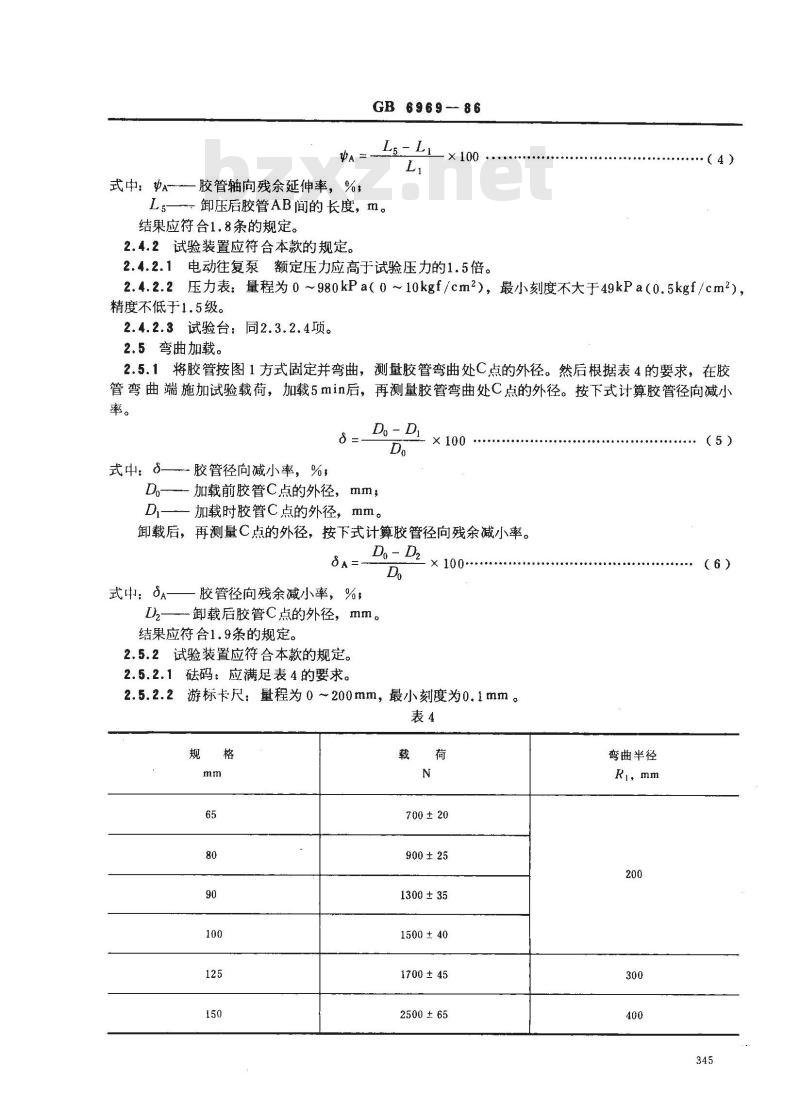

2.5.1将胶管按图1方式固定并弯曲，测量胶管弯曲处C点的外径。然后根据表4的要求，在胶管弯曲端施加试验载荷，加载5min后，再测量胶管弯曲处C点的外径。按下式计算胶管径向减小率。
式中：—～胶管径向减小率，%，Do - D
Do—加载前胶管C点的外径，mm，D,——加载时胶管C点的外径，mm。X 100 .........
卸载后，再测量C点的外径，按下式计算胶管径向残余减小率。OA=
式： 8a
一胶管径向残余减小率，%，
Do - D2
Dz—卸载后胶管C点的外径，mm。结果应符合1.9条的规定。
2.5.2试验装置应符合本款的规定。2.5.2.1码：应满足表4的要求。X 100.
2.5.2.2游标卡尺：量程为0~200mm，最小刻度为0.1mm。表4
700±20
900±25
1300±35
1500±40
1700±45
2500±65
弯曲半径
（5）
2.6弯曲
D。(D，D2)
GB6969—86
固定点
试验台

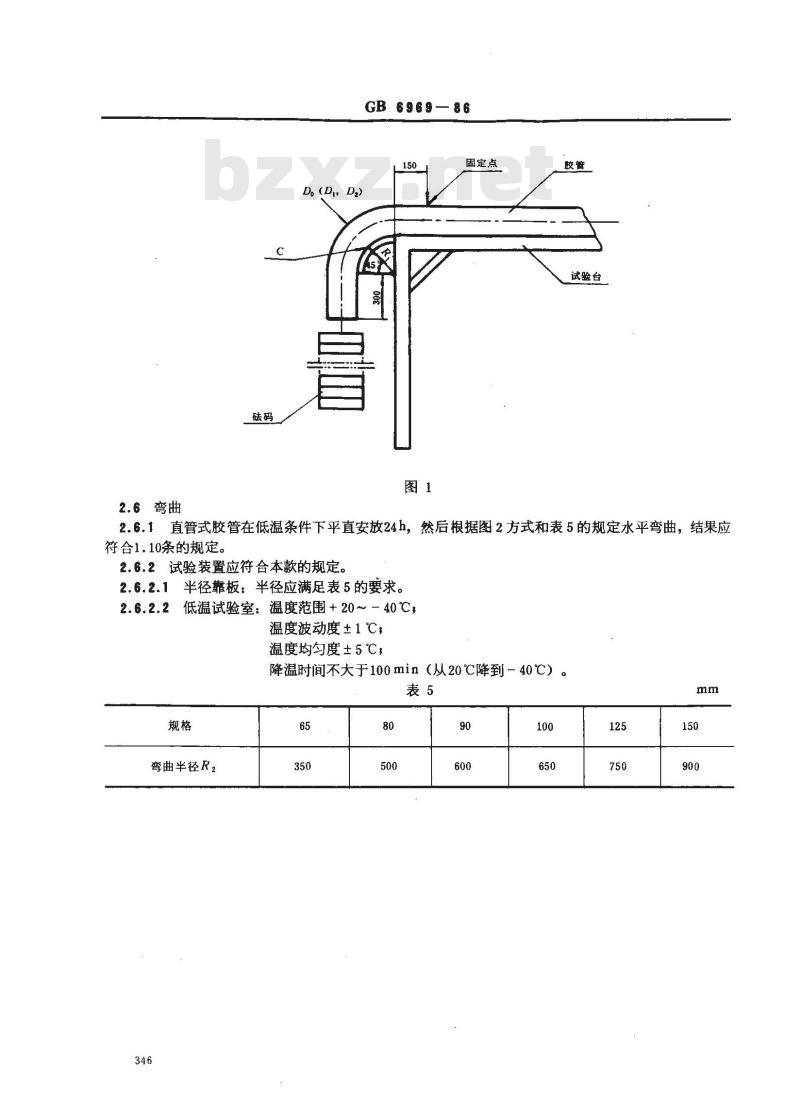

2.6.1直管式胶管在低温条件下平直安放24h，然后根据图2方式和表5的规定水平弯曲，结果应符合1.10条的规定。
2.6.2试验装置应符合本款的规定。2.6.2.1半径靠板：半径应满足表5的要求。2.6.2.2低温试验室：温度范围+20～-40℃，温度波动度±1℃，
温度均匀度±5℃，
降温时间不大于100min（从20℃降到-40℃）表5
弯曲半径R2
2.7曲挠
GB6969—86
半径靠板
2.7.1盘管式胶管分别在室温和低温条件下平直安放24h，然后根据表6的规定标记长度为1的A，B两点，并按图3方式使胶管A、B两点重合，测量胶管曲挠力。结果应符合1.11条的规定。2.7.2试验装置应符合本款的规定。2.7.2.1管形测力计：量程为0～294N（030kgf），最小刻度为4.9N（0.5kgf），误差小于±0.98N（±0.1kgf）。
2.7.2.2试验台：同2.3.2.4项。2.7.2.3低温试验室：同2.6.2.2项。表6
曲长度！
弯曲力
试验台
2.8盘卷
GB 6969-86
2.8.1盘管式胶管以表6的长度作为周长，根据图4的方式盘两圈，分别在室温和低温条件下竖立放置24h，然后根据图5方式将胶管放开一圈，另一圈作为放开部分的载荷垂直悬挂。测量放开部分胶管的伸展长度。按下式计算胶管伸展长度变化率。E
式中：E—胶管伸展长度变化率，%，一胶管伸展长度，m。
结果应符合1.12条的规定。
2.8.2试验装置应符合本款的规定。1 -l1
2.8.2.1卷尺：应符合SG16679《钢卷尺》的要求，有效测量长度大于5m。2.8.2.2低温试验室：同2.6.2.2项。348
GB6969-86
橡胶的物理机械性能试验按有关标准的规定进行。2.9
附加说明：
本标准由中华人民共和国公安部提出。本标准由公安部上海消防科研所起草。349
