【15ZJ521】 吊顶和轻隔断（中南标图集）

15J521 轻钢龙骨纸面石膏板吊顶、隔墙

编制单位：广东管建道设计司宝院
批准单位：湖北公信基和城多建设厅、湖南公信总和越乡建厅、广东长仁东和城乡建设、广西社技目治区会务和和产建祝、海南信民和城多建设厅
生效日期：2015.12.1

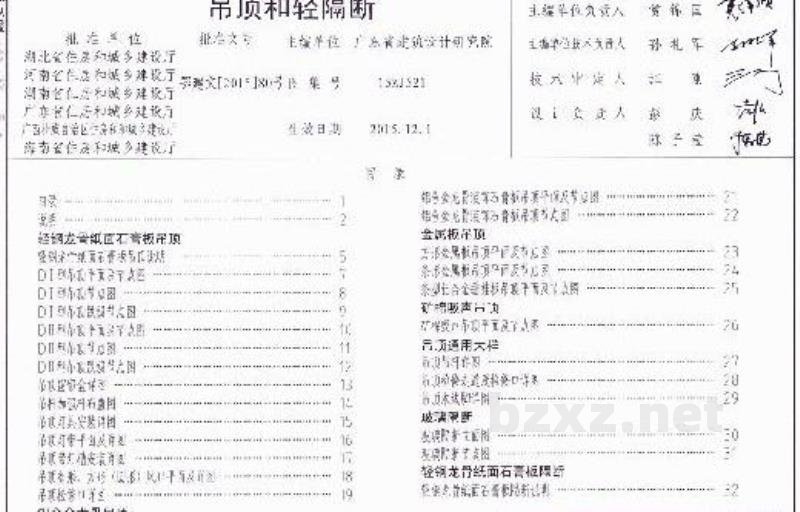

目录

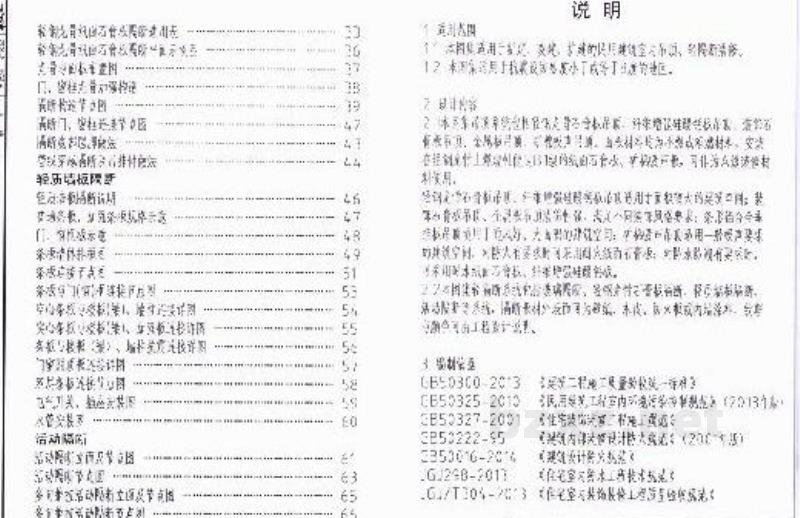

1. 说明
1.1 适用范围
1.2 编制依据
1.3 材料要求
1.4 设计计算
1.5 构造要求
1.6 安装要求
1.7 隔声与防火
2. 轻钢龙骨纸面石膏板吊顶
2.1 轻钢龙骨纸面石膏板吊顶说明
2.2 轻钢龙骨纸面石膏板吊顶详图
2.3 轻钢龙骨纸面石膏板吊顶节点大样
3. 轻钢龙骨纸面石膏板隔墙
3.1 轻钢龙骨纸面石膏板隔墙说明
3.2 轻钢龙骨纸面石膏板隔墙详图
3.3 轻钢龙骨纸面石膏板隔墙节点大样
4. 其他相关说明

1 说明
1.1 适用范围
1.1.1 本图集适用于新建、扩建和改建的工业与民用建筑的室内吊顶和轻隔墙工程。
1.1.2 本图集适用于抗震设防烈度为6-8度的地区，设计使用年限为50年。
1.1.3 当有特殊要求时，设计人员应根据具体工程情况进行调整，并满足国家现行有关规范、标准的要求。
1.1.4 本图集适用于采用轻钢龙骨纸面石膏板作为主要材料的吊顶和隔墙系统。

1.2 编制依据
本图集编制依据主要包括以下规范及标准：
GB 50303-2015《建筑电气工程施工质量验收规范》
GB 50243-2016《通风与空调工程施工质量验收规范》
GB 50210-2018《建筑装饰装修工程质量验收标准》
GB 50016-2014（2018年版）《建筑设计防火规范》
JGJ 73-2017《轻钢龙骨隔墙、吊顶工程技术规范》
JGJ/T 10-2011《轻钢龙骨技术条件》
GB/T 9775-2008《纸面石膏板》
GB 50122-2005《建筑隔声评价标准》
JGJ 113-2015《建筑用轻钢龙骨》

1.3 材料要求
1.3.1 轻钢龙骨：应采用镀锌轻钢龙骨，镀锌层不应有起层、脱落现象。镀锌量应符合相关标准要求。主要规格包括主龙骨、次龙骨、边龙骨等。
1.3.2 纸面石膏板：应采用纸面石膏板，其燃烧性能等级应为A级（不燃）。根据防火要求，可选用普通型、耐水型或耐火型石膏板。纸面石膏板的纸面应平整、无破损，板边应整齐。主要规格尺寸常见为1200mm×2400mm、1200mm×3000mm等，厚度常见为9.5mm、12mm、15mm等。
1.3.3 配件：包括连接件、吊件、螺栓、螺钉等。连接件应采用金属材质，具有良好的耐腐蚀性。螺钉应采用自攻螺钉，规格应符合设计要求，通常使用十字槽自攻螺钉或平头自攻螺钉。
1.3.4 填充材料：隔墙内部如需填充，应采用岩棉、矿渣棉等不燃保温材料，填充密度和厚度应根据隔声和防火要求确定。

1.4 设计计算
1.4.1 吊顶荷载：吊顶荷载应包括自重、附加荷载（如灯具、管道等）及施工荷载。吊杆间距一般不大于1200mm，主龙骨间距一般不大于1200mm，次龙骨间距一般不大于600mm。
1.4.2 吊杆：吊杆宜采用全螺纹吊杆，直径不小于φ8，当吊杆长度大于1.5m时，应设置反撑或转换龙骨。
1.4.3 隔墙高度：轻钢龙骨隔墙高度一般不超过4.5m，当高度超过4.5m时，应采取加强措施或分体设置。隔墙长度大于5m时，应设置竖向加强龙骨。

1.5 构造要求
1.5.1 吊顶构造：吊顶应由吊杆、主龙骨、次龙骨、横撑龙骨、石膏板及配件组成。吊杆与结构层连接牢固，主龙骨与吊杆连接可靠，次龙骨与主龙骨连接紧密。石膏板安装应平整，接缝处理应符合规范要求。
1.5.2 隔墙构造：隔墙由竖向龙骨、横向龙骨、天地龙骨、石膏板及填充材料组成。竖向龙骨间距一般不大于610mm或407mm，具体根据石膏板宽度确定。天地龙骨应固定于楼板和墙面上，石膏板应错缝安装。

1.6 安装要求
1.6.1 弹线：施工前应在墙面、顶面弹出控制线，确定龙骨位置和吊点位置。
1.6.2 吊杆安装：吊杆应垂直于结构层，安装位置准确，间距均匀。
1.6.3 龙骨安装：主龙骨、次龙骨安装应平整、牢固，龙骨间连接件齐全、牢固。龙骨表面应平直，无扭曲。
1.6.4 石膏板安装：石膏板安装应牢固，螺钉间距应符合规范要求，螺钉头应嵌入板面0.5-0.7mm，不得伤及纸面。板缝处理应平整、无开裂。
1.6.5 接缝处理：石膏板接缝应采用嵌缝石膏填平，并粘贴接缝纸带，待干燥后刮腻子打磨平整。

1.7 隔声与防火
1.7.1 隔声要求：根据建筑隔声要求，隔墙内填充岩棉等吸声材料，层间填充密度不小于40kg/m³，厚度不小于50mm。双层石膏板安装时，两层石膏板之间宜填充岩棉，以提高隔声性能。
1.7.2 防火要求：吊顶和隔墙的耐火极限应满足建筑设计防火规范要求。当有防火要求时，应选用耐火石膏板，并在龙骨与结构连接处、板缝处采取防火封堵措施。穿越吊顶、隔墙的管道、线路应采取防火封堵措施。

2 轻钢龙骨纸面石膏板吊顶

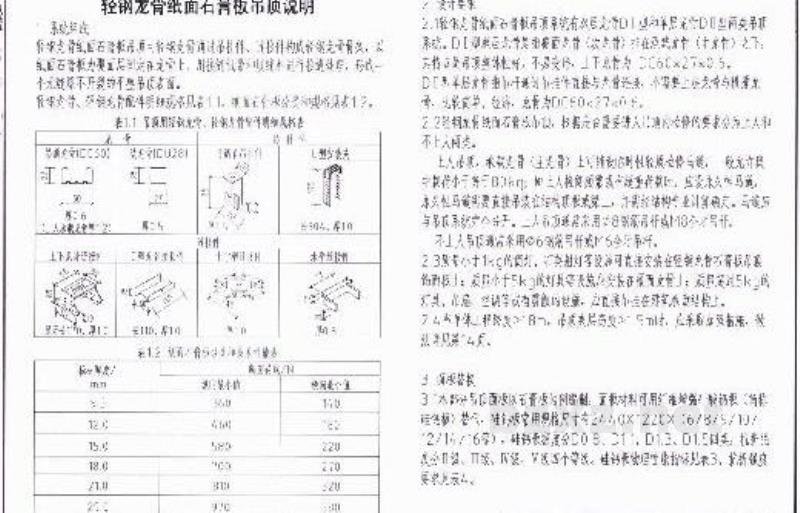

2.1 轻钢龙骨纸面石膏板吊顶说明
2.1.1 本图集提供了多种轻钢龙骨纸面石膏板吊顶形式，包括普通平面吊顶、跌级吊顶、造型吊顶等。
2.1.2 吊顶龙骨系统包括主龙骨（承载龙骨）、次龙骨（覆面龙骨）和横撑龙骨。主龙骨直接吊挂在吊杆上，次龙骨通过连接件与主龙骨连接，石膏板固定于次龙骨上。
2.1.3 吊杆宜采用φ8全螺纹吊杆，吊杆间距不大于1200mm。当吊杆长度大于1.5m时，应设置反撑或转换龙骨。
2.1.4 主龙骨间距不大于1200mm，次龙骨间距不大于600mm。石膏板长边方向应垂直于主龙骨，短边方向平行于主龙骨（或根据设计确定）。
2.1.5 石膏板安装时，螺钉距板边10-15mm，螺钉间距不大于200mm。螺钉头应嵌入板面0.5-0.7mm，不得伤及纸面。
2.1.6 吊顶内如需安装灯具、风口等设备，应在龙骨上预留孔洞，并采取加固措施。

2.2 轻钢龙骨纸面石膏板吊顶详图
（此处为详图部分，包含各类吊顶的平面布置图、剖面图及材料表）
材料表示例：
- 主龙骨：38x12x1.0mm 镀锌轻钢龙骨
- 次龙骨：50x15x0.5mm 镀锌轻钢龙骨
- 石膏板：1200x2400x9.5mm 纸面石膏板
- 吊杆：φ8 全螺纹吊杆
- 连接件：主龙骨吊件、次龙骨连接件
- 螺钉：十字槽自攻螺钉 3.5x25mm

2.3 轻钢龙骨纸面石膏板吊顶节点大样
（此处为节点大样部分，包含吊杆连接节点、主龙骨连接节点、次龙骨与石膏板连接节点、吊顶与墙面交接节点、灯具安装节点等）

3 轻钢龙骨纸面石膏板隔墙
3.1 轻钢龙骨纸面石膏板隔墙说明
3.1.1 本图集提供了多种轻钢龙骨纸面石膏板隔墙形式，包括单层石膏板隔墙、双层石膏板隔墙、填充隔墙等。
3.1.2 隔墙龙骨系统包括竖向龙骨、横向龙骨、天地龙骨。竖向龙骨间距一般为610mm（配合1200mm宽石膏板错缝）或407mm（配合610mm宽石膏板通缝）。
3.1.3 天地龙骨应固定于楼板和墙面上，固定点间距不大于600mm。竖向龙骨与天地龙骨连接应采用卡件或螺栓固定。
3.1.4 石膏板安装时，螺钉距板边10-15mm，螺钉间距不大于200mm。双层石膏板安装时，两层石膏板应错缝布置，接缝不得在同一龙骨上。
3.1.5 隔墙内填充岩棉时，岩棉厚度应大于龙骨宽度5mm，以保证填充密实。

3.2 轻钢龙骨纸面石膏板隔墙详图
（此处为详图部分，包含各类隔墙的立面图、剖面图及材料表）
材料表示例：
- 竖向龙骨：75x40x1.5mm 镀锌轻钢龙骨
- 横向龙骨：38x12x1.0mm 镀锌轻钢龙骨
- 天地龙骨：75x40x1.5mm 镀锌轻钢龙骨
- 石膏板：1200x2400x12mm 纸面石膏板
- 填充材料：50mm厚 岩棉（密度40kg/m³）
- 螺钉：十字槽自攻螺钉 3.5x25mm
- 连接件：竖向龙骨卡件、横向龙骨连接件

3.3 轻钢龙骨纸面石膏板隔墙节点大样
（此处为节点大样部分，包含天地龙骨与结构连接节点、竖向龙骨与横向龙骨连接节点、石膏板与龙骨连接节点、隔墙与门窗框交接节点、隔墙顶部与楼板连接节点等）

4 其他相关说明
4.1 本图集中所有尺寸均以毫米（mm）为单位。
4.2 本图集未尽事宜，应按国家现行有关规范、标准执行。
4.3 设计人员应根据工程实际情况，结合本图集选用合适的构造做法，并对关键节点进行详细设计。
4.4 施工单位应严格按本图集及设计图纸施工，确保工程质量。
