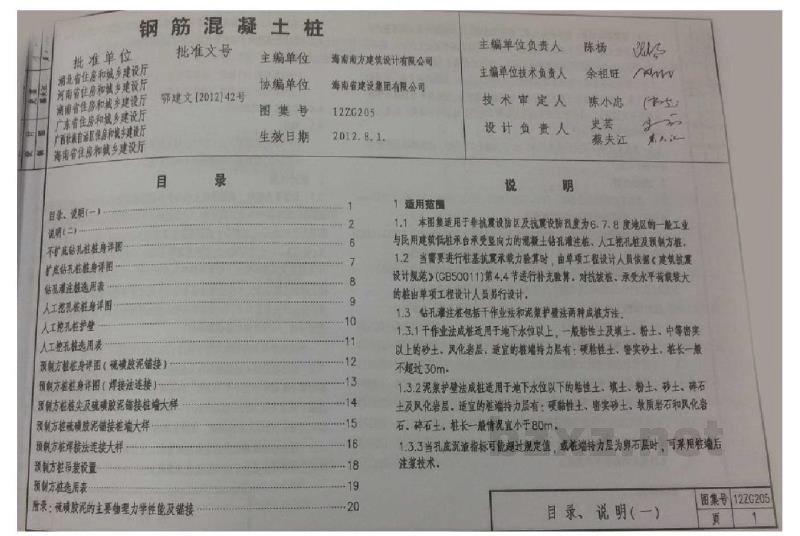

【12ZG205】 钢筋混凝土桩（中南标图集）

批准单位：湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广西壮族自治区住房和城乡建设厅、海南省住房和城乡建设厅
批准文号：鄂建文【2012】42号
图集号：12ZG205
生效日期：2012.8.1
主编单位：海南南方建筑设计有限公司
协编单位：海南省建设集团有限公司

主编单位负责人：明 说
主编单位技术负责人：陈杨
技术审定人：余祖旺
设计负责人：陈小患
校审：史芸
核定：蔡夫江

目录：
1 范围
2 说明（一）
3 说明（二）
4 说明（三）
5 钻孔灌注桩柱身详图
6 扩底钻孔灌注桩柱身详图
7 钻孔灌注桩选用表
8 人工挖孔桩柱身详图
9 人工挖孔桩护壁
10 人工挖孔桩选用表
11 预制方桩柱身详图（硫磺胶泥接桩）
12 预制方桩柱身详图（焊接法连接）
13 预制方桩桩尖及硫磺胶泥接桩桩端大样
14 预制方桩硫磺胶泥接桩桩端大样
15 预制方桩焊接法连接大样
16 预制方桩吊装设置
17 预制方桩选用表
18 附录：硫磺胶泥的主要物理力学性能及配合比

1 适用范围
1.1 本图集适用于非抗震设防区及抗震设防度为6、7、8度地区的一般工业与民用建筑低桩承台，承受竖向力的钻孔灌注桩、人工挖孔桩及预制方桩。
1.2 当需要进行桩基抗震承载力验算时，由单项工程设计人员依据《建筑抗震设计规范》(GB50011)第4.4节进行补充验算；对抗震桩，承受水平荷载较大的桩，由单项工程设计人员另行设计。
1.3 钻孔灌注桩包括干作业法和泥浆护壁法两种成桩方法。
1.3.1 干作业法成桩适用于地下水位以上，一般粘性土及填土、粉土、中等密实以上的砂土、风化岩层。适宜的桩端持力层有：硬粘性土、密实砂土。桩长一般不超过30m。
1.3.2 泥浆护壁法成桩适用于地下水位以下的粘性土、填土、粉土、砂土、碎石土及风化岩层。适宜的桩端持力层有：硬粘性土、密实砂土、软质岩石和风化岩石、碎石土。桩长一般情况宜小于80m。
1.3.3 当孔底沉渣指标可能超过规定值，或桩端持力层为卵石层时，可采用桩端后注浆技术。

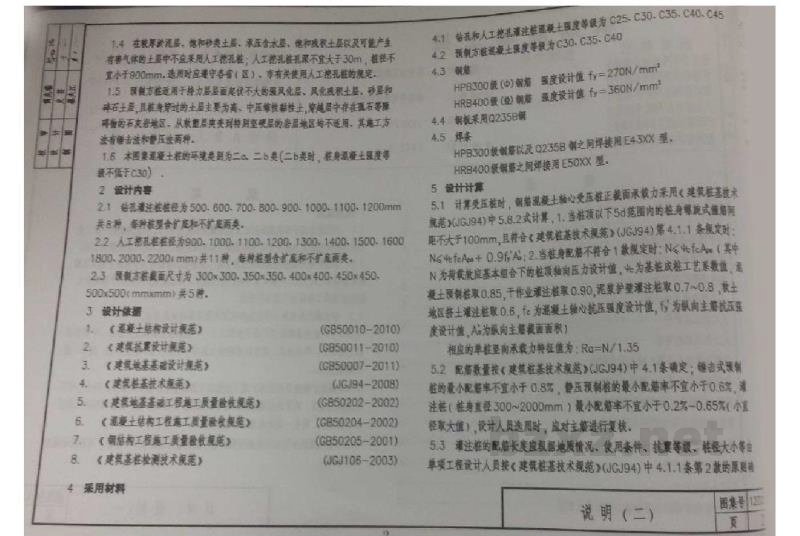

1.4 在较厚淤泥层、松散砂类土、承压含水层、饱和粉细砂土层以及可能产生有毒气体的土层中不应采用人工挖孔桩。人工挖孔桩孔深不宜大于30m，桩径不宜小于900mm。选用时应遵守各省（区）、市有关使用人工挖孔桩的规定。
1.5 预制方桩适用于持力层面起伏不大的软风化层、风化和土层、砂层和卵石土层，且桩身所过的土层主要为高、中压缩性粘性土。持力层中存在碎石等硬质杂物的石高地区，从软持力层状态到持力层深部的岩层地区不适用。其施工方法有锤击法和静压法两种。
1.6 本图集钢筋混凝土桩的环境类别为二b类（二b类时，桩身覆盖厚度最薄不低于30mm）。

2 设计内容
2.1 钻孔灌注桩桩径为500、600、700、800、900、1000、1100、1200mm共8种。每种桩型含扩底和不扩底两种。
2.2 人工挖孔桩桩径为900、1000、1100、1200、1300、1400、1500、1600、1800、2000、2200mm共11种。每种桩型含扩底和不扩底两种。
2.3 预制方桩尺寸为300×300、350×350、400×400、450×450、500×500（mm×mm）共5种。

3 主要设计依据
3.1 《混凝土结构设计规范》(GB50010-2010)
3.2 《建筑抗震设计规范》(GB50011-2010)
3.3 《建筑地基基础设计规范》(GB50007-2011)
3.4 《建筑桩基技术规范》(JGJ94-2008)
3.5 《建筑地基基础工程施工质量验收规范》(GB50202-2002)
3.6 《混凝土结构工程施工质量验收规范》(GB50204-2002)
3.7 《钢结构工程施工质量验收规范》(GB50205-2001)
3.8 《建筑基桩检测技术规范》(JGJ106-2003)

4 采用材料
4.1 钻孔灌注桩和人工挖孔桩混凝土强度等级为C25、C30、C35、C40、C45。
4.2 预制方桩混凝土强度等级为C30、C35、C40。
4.3 钢筋采用HPB300级（φ）钢筋，强度设计值fy=270N/mm²；HRB400级（φ）钢筋，强度设计值fy=360N/mm²。
4.4 钢板采用Q235B钢。
4.5 焊接：HPB300级钢筋以及Q235B钢之间焊接用E43XX型；HRB400级钢筋之间焊接用E50XX型。

5 设计计算
5.1 计算受压桩时，钢筋混凝土轴心受压桩正截面承载力采用《建筑桩基技术规范》(JGJ94)中5.8.2式计算：
1. 当桩顶以下5d范围内的桩身配筋式或箍筋间距不大于100mm，且符合《建筑桩基技术规范》(JGJ94)第4.1.1条规定时：N≤φcfcA + 0.9fy'As'
2. 当桩身配筋不符合1款规定时：N≤φcfcA
（其中N为荷载效应基本组合下的桩顶轴向压力设计值；φc为基桩成桩工艺系数值，非挤土预制桩取0.85，干作业灌注桩取0.90，泥浆护壁灌注桩取0.7~0.8，挤土地区挤土灌注桩取0.6；fc为混凝土轴心抗压强度设计值；fy'为纵向主筋抗压强度设计值；A为纵截面面积。）
相应的单桩竖向承载力特征值为：Ra=N/1.35

5.2 配筋率按《建筑桩基技术规范》(JGJ94)中4.1节确定：
锤击式预制桩的最小配筋率不宜小于0.8%；
静压式预制桩的最小配筋率不宜小于0.6%；
灌注桩（桩身直径300~2000mm）最小配筋率不宜小于0.2%~0.65%（小直径取大值）。
设计人员选用时，应对主筋进行复核。

5.3 灌注桩的配筋长度应根据地质情况、使用条件、抗震等级、桩径大小等，由单项工程设计人员按《建筑桩基技术规范》(JGJ94)中4.1.1条第2款的原则确定。

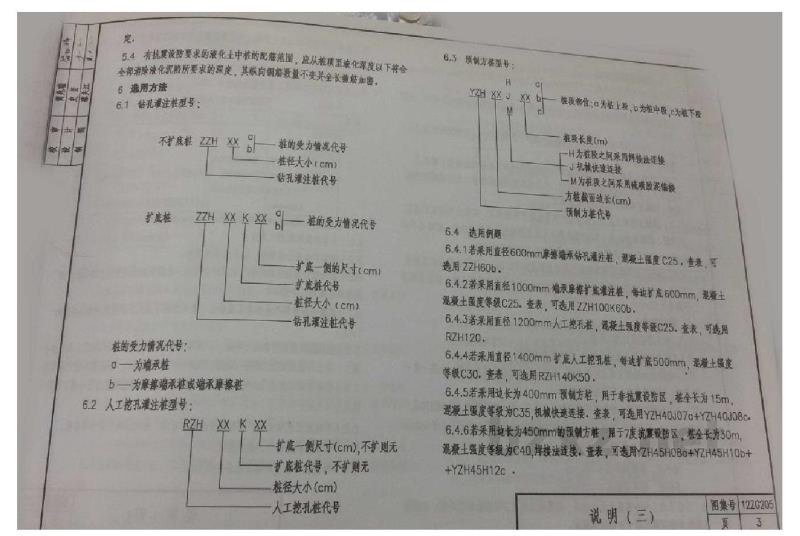

5.4 有抗震设防要求的液化土中的桩，配筋范围应从桩颈至液化深度以下全部消除液化沉陷所要求的深度，其纵向钢筋数量不变并全长箍筋加密。

6 选用方法
6.1 钻孔灌注桩型号：
不扩底桩：ZZH XX
扩底桩：ZZH XX K XX
桩径大小（cm）：XX
扩底一侧尺寸（cm）：XX（不扩底则无）
桩的受力情况代号：a—为端承桩；b—为摩擦端承桩或端承摩擦桩。

6.2 人工挖孔灌注桩型号：
RZH XX K XX
桩径大小（cm）：XX
扩底一侧尺寸（cm）：XX（不扩底则无）
桩的受力情况代号：同上。

6.3 预制方桩型号：
YZH XX J/K XX
桩段长度（m）：XX
桩段之间采用焊接法连接：H
桩段之间采用机械快速连接（螺纹式、啮合式）：J
桩段之间采用硫磺胶泥锚接：M
预制方桩截面边长（cm）：XX
桩段位口为桩上段、为桩中段、为桩端。

6.4 选用例题
6.4.1 若采用直径600mm摩擦端承钻孔灌注桩，混凝土强度等级C25，查表，可选用ZZH60b。
6.4.2 若采用直径1000mm端承摩擦扩底灌注桩，每边扩底600mm，混凝土强度等级C25，查表，可选用ZZH100K60b。
6.4.3 若采用直径1200mm人工挖孔桩，混凝土强度等级C25，查表，可选用RZH120。
6.4.4 若采用直径1400mm扩底人工挖孔桩，每边扩底500mm，混凝土强度等级C30，查表，可选用RZH140K50。
6.4.5 若采用边长为400mm预制方桩，用于非抗震设防区，桩全长为15m，混凝土强度等级为C35，机械快速连接，查表，可选用YZH40J07a + YZH40J08c。
6.4.6 若采用边长为450mm的预制方桩，用于7度抗震设防区，桩全长为30m，混凝土强度等级为C40，焊接法连接，查表，可选用YZH45H08g + YZH45H10b + YZH45H12c。

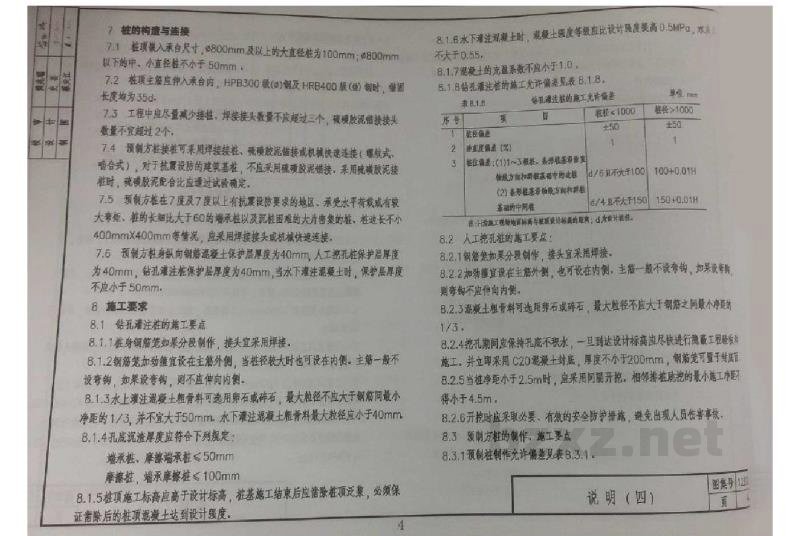

7 桩的构造与连接
7.1 桩顶插入承台尺寸：800mm及以上的大直径桩为100mm；800mm以下的中、小直径桩不小于50mm。
7.2 桩顶主筋应伸入承台内，HPB300级（φ）及HRB400级（φ）时锚固长度均为35d。
7.3 工程中应尽量减少接桩，焊接接头数量不应超过3个，硫磺胶泥锚接接头数量不宜超过2个。
7.4 预制方桩接桩可采用焊接接桩、硫磺胶泥锚接或机械快速连接（螺纹式、啮合式）。对于抗震设防的建筑基桩，不应采用硫磺胶泥锚接。采用硫磺胶泥接桩时，硫磺胶泥配合比应通过试验确定。
7.5 预制方桩在7度及7度以上有抗震设防要求的地区，承受水平荷载或有较大弯矩、桩的长细比大于60的端承桩以及沉桩困难的大直径桩，桩边长不小于400mm×400mm等情况，应采用焊接接头或机械快速连接。
7.6 预制方桩身纵向钢筋混凝土保护层厚度为40mm；人工挖孔桩保护层厚度为40mm；钻孔灌注桩保护层厚度为40mm。当水下灌注混凝土时，保护层厚度不应小于50mm。

8 施工要求
8.1 钻孔灌注桩的施工要点
8.1.1 桩身钢筋笼如果分段制作，接头宜采用焊接。
8.1.2 钢筋笼加劲箍宜设在主筋外侧，当桩径较大时也可设在内侧。主筋一般不设弯钩，如果设弯钩，则不应伸向内侧。
8.1.3 水上灌注混凝土粗骨料可选用卵石或碎石，最大粒径不应大于钢筋间最小净距的1/3且不宜大于50mm；水下灌注混凝土粗骨料最大粒径应小于40mm。
8.1.4 孔底沉渣厚度应符合下列规定：
端承桩、摩擦端承桩：≤50mm
摩擦桩、端承摩擦桩：≤100mm
8.1.5 桩顶施工标高应高于设计标高，桩基施工结束后应凿除桩顶泛浆，必须保证凿除后的桩顶混凝土达到设计强度。
8.1.6 水下灌注混凝土时，混凝土强度等级应比设计强度提高0.5MPa，水灰比不大于0.55。
8.1.7 混凝土的充盈系数不应小于1.0。

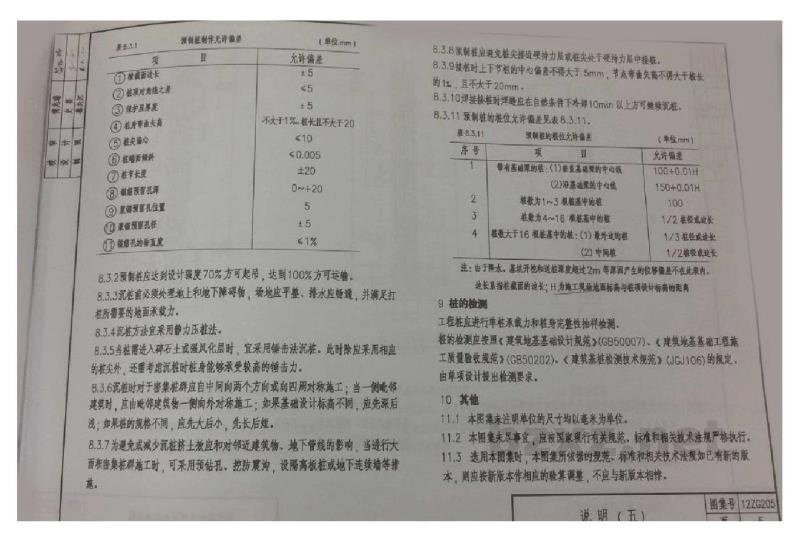

8.1.8 钻孔灌注桩的施工允许偏差见表8.1.8。

表8.1.8 钻孔灌注桩的施工允许偏差
序号 | 项目 | 允许偏差
1 | 桩径（mm） | ±50
2 | 桩位偏差（mm） | 1~3根桩或1组桩基：1d且不大于100mm
注：d为桩径
