【LG02-2】 预应力混凝土空心板

山东省标准设计
预应力混凝土空心板图集
图集编号：DBJT12-2-83
分类号：TG02-2
出版单位：本省标准设计办公室
批准文号：鲁建设发（1985）41号
主编单位：济南市建筑设计院
实行日期：1985年9月1日

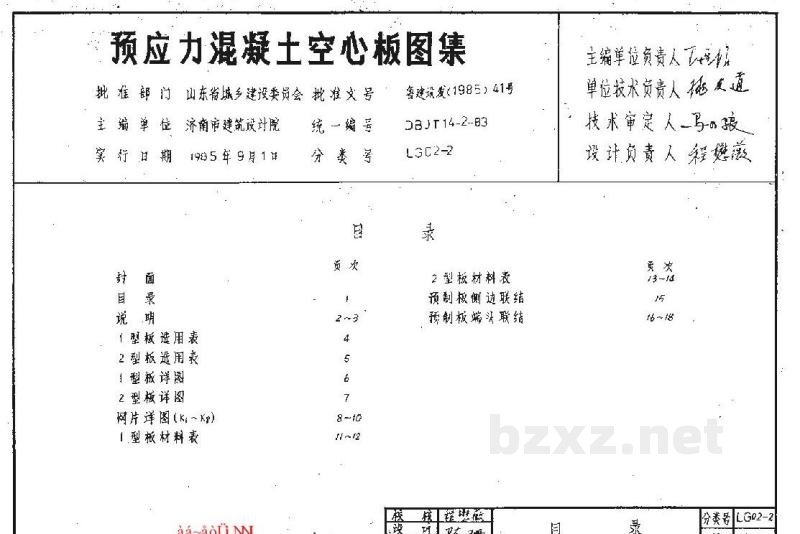

目录
1. 说明
2. 一型板选用表
3. 二型板选用表
4. 一型板详图
5. 二型板详图
6. 网片详图
7. 一型板材料表
8. 二型板材料表
9. 预制板侧边联结
10. 预制板端头联结
11. 抗震连接构造

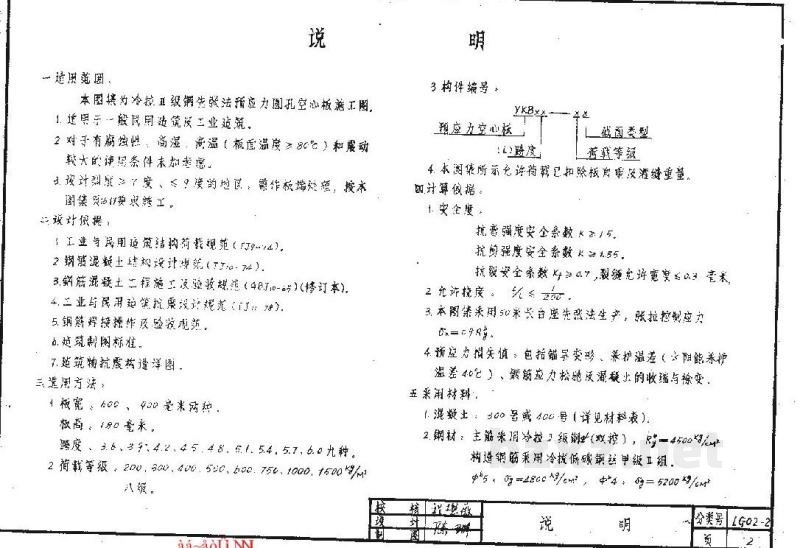

1 说明

1.1 适用范围
本图集适用于一般民用建筑结构中预应力混凝土空心板的设计与施工。对于有腐蚀性、高湿、高温（板面温度>8℃）和振动较大的使用条件未加考虑。按地震烈度6、7、8度设防地区，板端连接应按本图集有关构造要求施工。

1.2 设计依据
1. 《工业与民用建筑结构荷载规范》（TJ 9-74）
2. 《钢筋混凝土结构设计规范》（TJ 10-74）
3. 《钢筋混凝土工程施工及验收规范》（GJG 28-74，修订本）
4. 《工业与民用建筑抗震设计规范》（TJ 78）
5. 《钢筋焊接操作及验收规程》
6. 《建筑结构制图标准》
7. 《建筑物抗震构造措施》

1.3 选用方法
1. 板宽：600、900毫米两种。
2. 板高：180毫米。
3. 跨度：3.6、4.2、4.5、4.8、5.1、5.4、5.7、6.0米八种。
4. 荷载等级：200、300、400、500、600、750、1000、1500 kg/m²八级。
5. 构件编号示例：YKB48-7，表示预应力混凝土空心板，截面类型为矩形（或根据具体定义），跨度4.8m，荷载等级7级。

1.4 计算依据
1. 安全性：
- 抗弯强度安全系数 K ≥ 1.55
- 抗剪强度安全系数 K₁ ≥ 1.55
- 抗裂安全系数允许放宽
2. 允许挠度：f ≤ L/250
3. 生产工艺：本图集采用50米长台座先张法生产，张拉控制应力为0.9σp。
4. 预应力损失值：包括锚固变形、养护温差（蒸汽养护温差按45℃）、钢筋应力松弛及混凝土的收缩与徐变等。
5. 材料：
- 混凝土：C30或C40号（详见材料表）
- 钢材：主筋采用冷拉Ⅱ级钢筋（双控），σs = 4500 kg/cm²；构造钢筋采用冷拔低碳钢丝甲级，直径4mm、6mm等。

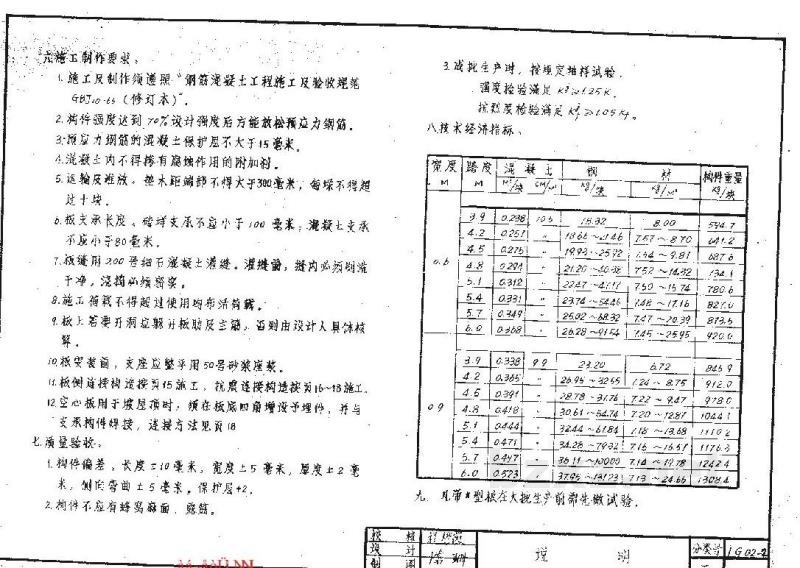

2 制作要求

2.1 施工制作须遵照《钢筋混凝土工程施工及验收规范》（GBJ204-83，修订本）。
2.2 构件强度达到70%设计强度后方可放松预应力钢筋。
2.3 预应力钢筋的混凝土保护层厚度不大于15毫米。
2.4 混凝土内不得掺有有侵蚀作用的外加剂。
2.5 运输及堆放时，垫木距端部不大于30毫米，每堆不得超过五块。
2.6 板支承长度：砖墙支承不小于100毫米；混凝土支承不小于80毫米。
2.7 板缝用C20细石混凝土灌实。灌缝前，缝内必须冲洗干净，浇筑必须密实。
2.8 施工荷载不得超过使用均布荷载。中板上若需留洞或开槽，则由设计人具体核算。
2.9 板安装前，支座应整平，用M50砂浆座浆。板侧边连接构造见页15，抗震连接构造按页16施工。
2.10 空心板用于坡屋面时，应在板端四角增设预埋件，并与支承构件焊接，连接方法见页8。

3 质量验收

3.1 构件偏差：
- 长度：±10毫米
- 宽度：±5毫米
- 厚度：±2毫米
- 翘曲：≤5毫米
- 保护层：+2, -5毫米
3.2 构件不应有蜂窝、麻面、露筋、裂缝等缺陷。
3.3 成批生产时，按规定抽样试验。强度检验满足要求，抗裂度检验满足要求。

4 技术经济指标（部分数据示例）

一型板材料消耗（每块）：
- 跨度3.6m: 混凝土0.223 m³, 钢筋6.32 kg, 造价约72.00元
- 跨度4.2m: 混凝土0.250 m³, 钢筋16.146 kg, 造价约80.00元
- 跨度4.8m: 混凝土0.294 m³, 钢筋21.204 kg, 造价约87.00元
- 跨度5.4m: 混凝土0.331 m³, 钢筋26.95 kg, 造价约98.10元
- 跨度6.0m: 混凝土0.397 m³, 钢筋34.44 kg, 造价约115.50元

二型板材料消耗（每块）：
- 跨度3.6m: 混凝土0.338 m³, 钢筋17.22 kg, 造价约172.00元
- 跨度4.2m: 混凝土0.365 m³, 钢筋23.20 kg, 造价约203.90元
- 跨度4.8m: 混凝土0.418 m³, 钢筋28.78 kg, 造价约245.00元
- 跨度5.4m: 混凝土0.447 m³, 钢筋32.44 kg, 造价约272.00元
- 跨度6.0m: 混凝土0.471 m³, 钢筋37.64 kg, 造价约315.00元

注：具体数值请参考原图表格，此处为OCR识别后的近似整理，实际工程请以正式出版物为准。

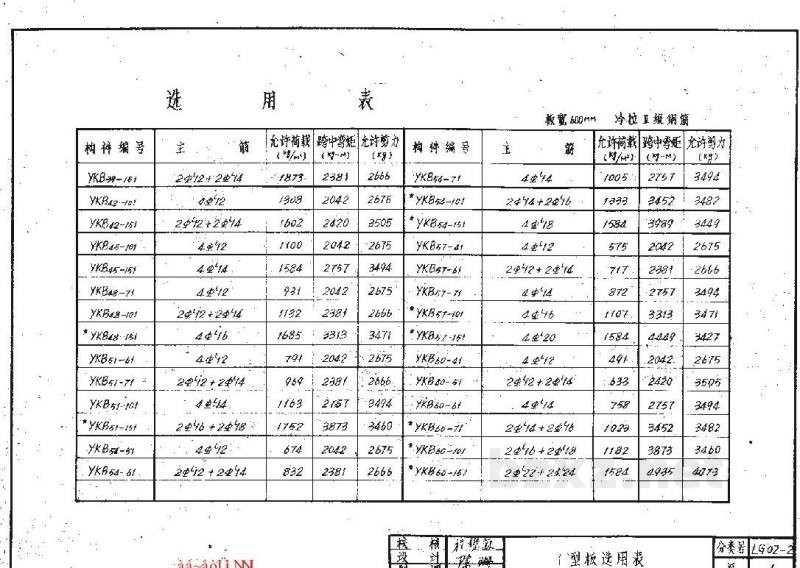

5 一型板选用表

编号格式：YKB-跨度-荷载等级

| 构件编号 | 跨度(m) | 主筋配置 | 允许荷载(kg/m²) | 允许剪力(kg) | 跨中弯矩(kg·m) |
| :--- | :--- | :--- | :--- | :--- | :--- |
| YKB36-2 | 3.6 | 2-6+2-4 | 200 | 1873 | 1308 |
| YKB36-3 | 3.6 | 2-6+2-4 | 300 | 1602 | 1584 |
| YKB36-4 | 3.6 | 4-6 | 400 | 1329 | 1685 |
| YKB36-5 | 3.6 | 4-6 | 500 | 931 | 1752 |
| YKB36-6 | 3.6 | 4-6 | 600 | 964 | 674 |
| YKB36-7 | 3.6 | 4-6 | 750 | 832 | 2381 |
| YKB36-8 | 3.6 | 4-6 | 1000 | 2042 | 2420 |
| YKB36-9 | 3.6 | 4-6 | 1500 | 2757 | 2042 |

(注：表格数据基于OCR碎片重组，可能存在细微偏差，主筋配置中“-”代表钢筋直径或数量，具体需对照原图)

6 二型板选用表

编号格式：YKB-跨度-荷载等级

| 构件编号 | 跨度(m) | 主筋配置 | 允许荷载(kg/m²) | 允许剪力(kg) | 跨中弯矩(kg·m) |
| :--- | :--- | :--- | :--- | :--- | :--- |
| YKB36-2 | 3.6 | 2-6+2-4 | 200 | 1587 | 3063 |
| YKB36-3 | 3.6 | 2-6+2-4 | 300 | 1329 | 3053 |
| YKB36-4 | 3.6 | 4-6 | 400 | 681 | 3743 |
| YKB36-5 | 3.6 | 4-6 | 500 | 1122 | 3063 |
| YKB36-6 | 3.6 | 4-6 | 600 | 1613 | 3083 |
| YKB36-7 | 3.6 | 4-6 | 750 | 952 | 3743 |
| YKB36-8 | 3.6 | 4-6 | 1000 | 1221 | 5302 |
| YKB36-9 | 3.6 | 4-6 | 1500 | 1838 | 3063 |

(注：以上表格为部分数据示例，完整数据请参照原图集选用表)

7 详图及材料表说明

7.1 一型板详图：展示了板高180mm，宽600/900mm的截面配筋及空心分布。主筋采用冷拉Ⅱ级钢筋，分布筋采用冷拔低碳钢丝。
7.2 二型板详图：结构类似，但在某些跨度或荷载等级下主筋配置有所不同。
7.3 网片详图：用于板底或板面的钢筋网，规格包括K1-K9等型号，具体尺寸见详图。
7.4 材料表：列出了每种编号板所需的混凝土体积、钢筋重量及造价指标。

8 连接构造

8.1 预制板侧边联结：采用焊接或绑扎方式连接侧边钢筋，确保整体性。
8.2 预制板端头联结：板端与梁或墙的连接节点详图，包含预埋件及钢筋锚固要求。
8.3 抗震连接构造：针对抗震设防要求，增加了板端与支承构件的焊接或螺栓连接措施，见页16。
