【L07J110】 外墙外保温构造详图（三）聚苯板薄抹灰保温系统

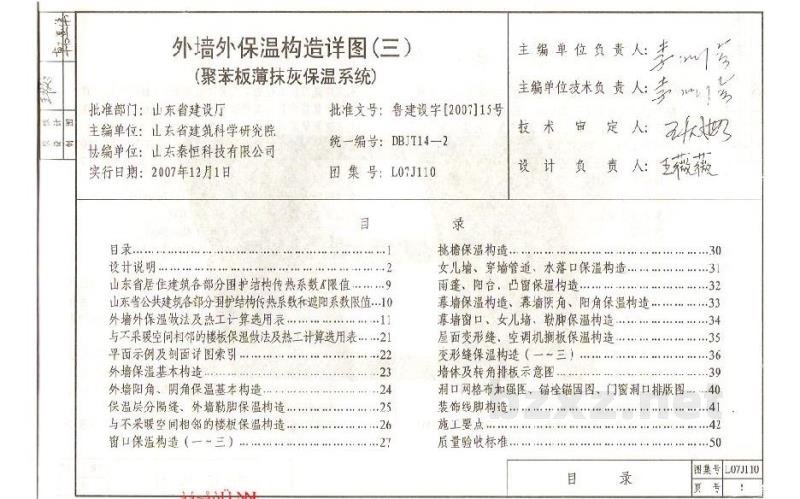

鲁2007 07系列 山东省建筑标准设计图集 外墙外保温构造详图（三） 聚苯板薄抹灰保温系统 图集号：107J110 主编单位：山东省建筑科学研究院 协编单位：山东秦恒科技有限公司 批准部门：山东省建设厅 批准文号：鲁建设宇[2007]15号 统一编号：DBJT14-2 实行日期：2007年12月1日 目录 设计说明 山东省居住建筑各部分围护结构传热系数K限值 山东省公共建筑各部分围护结构传热系数K限值 外墙外保温做法及热工计算选用表 与不采暖空间相邻的楼板保温做法及热工计算选用表 平面示例及剖面详图索引 外墙保温基本构造 外墙阳角、阴角保温基本构造 保温层分隔缝、外墙勒脚保温构造 与不采暖空间相邻的楼板保温构造 窗洞保温构造（一~三） 排檐保温构造 女儿墙、穿墙管道、水落口保温构造 雨篷、阳台、凸窗保温构造 幕墙保温构造、幕墙阴阳角保温构造 幕墙窗口、女儿墙、勒脚保温构造 屋面变形缝、空调机搁板保温构造 变形缝保温构造（一~三） 墙体及转角排板示意图 洞口网格布加强图、锚栓锚固图、门窗洞口排版图 装饰线脚构造 施工要点 质量验收标准 1 设计说明 1.1 本图集是按照山东省建设厅“2007年山东省建筑标准设计编制计划”的安排，由山东省建筑科学研究院负责编制。本图集是在原标准图集《外墙外保温构造详图（三）》（专有外保温及饰面系统）（01SJ110）的基础上，根据山东省工程建设标准《居住建筑节能设计标准》DBJ14-037-2006和《公共建筑节能设计标准》DBJ14-036-2006修编而成的。本图集出版后原图集停止使用。 1.2 适用范围 本图集适用于民用建筑的外墙外保温工程，既有建筑节能改造和有节能要求的其他建筑可参照使用。 1.3 设计依据 1. 《民用建筑热工设计规范》GB50176-1993 2. 《居住建筑节能设计标准》DBJ14-037-2006 3. 《公共建筑节能设计标准》DBJ14-036-2006 4. 《外墙外保温工程技术规程》JGJ144-2004 5. 《外墙外保温应用技术规程》DBJ14-035-2007 6. 《建筑结构荷载规范》GB50009-2001 7. 《建筑抗震设计规范》GB50011-2001 8. 《建筑工程施工质量验收统一标准》GB50300-2001 9. 《建筑节能工程施工质量验收规范》GB50411-2007 10. 《建筑装饰装修工程质量验收规范》GB50210-2001 11. 《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003 12. 《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-2002 13. 《建筑工程饰面砖粘结强度检验标准》JGJ110-1997 14. 《耐碱玻璃纤维网布》JC/T841-2007 15. 《建筑用硅酮结构密封胶》GB16776-2005 16. 《聚氨酯建筑密封胶》JC482-2003 17. 《丙烯酸酯建筑密封胶》JC/T484-2006 18. 山东秦恒科技有限公司企业标准及专利技术 1.4 设计内容及要求 本图集内容包括：设计说明、山东省居住建筑和公共建筑各部分围护结构传热系数限值表、外墙外保温做法及热工计算选用表、构造节点详图、施工要点和质量验收标准。 本图集外墙外保温做法及热工计算选用表为常用外墙做法。设计人员应根据国家及山东省节能有关规定及要求，经热工计算确定保温材料的厚度，以满足不同地区建筑节能的要求。 1.5 其他规定 3. 建筑物高度在20m以上时，抹灰系统在受负风压作用较大的部位宜使用锚栓辅助固定。 4. 居住建筑围护结构的热工设计除应符合“山东省居住建筑各部分围护结构的传热系数K限值”的要求外，还应符合以下规定： (1) 外窗不宜采用保温性能不利的凸窗、钢窗或凸飘窗。传热面积应按其展开面积计算；占（飘）窗突出端面的其他构件的传热系数不应大于1.50W/(m²·K)。 (2) 不采暖的封闭阳台，以封闭阳台内的外墙面为计算基面，顶部阳台顶板、底部阳台楼板、阳台栏板及外凸构件均应采取保温措施，其传热系数不应大于1.50W/(m²·K)。设于建筑物外侧的不采暖封闭走道按封闭阳台的规定执行。 (3) 外墙的变形缝缝口处，应填塞一定厚度的聚苯板等轻质保温材料，变形缝两侧墙体的传热系数不应大于1.70W/(m²·K)。 (4) 住宅建筑分户墙的传热系数不应大于1.70W/(m²·K)；层间楼板的传热系数不宜大于2.00W/(m²·K)。 5. 本图集外墙外保温做法适用于粘贴在砖砌体、混凝土等基层墙体表面。当基层墙体为砌体墙时，外保温工程施工前墙体表面应进行整体找平；当基层墙体为钢筋混凝土墙时，如果墙体表面平整度不大于5mm可只对局部修补平整，否则应整体找平。本图集构造节点详图以钢筋混凝土墙体为例，其他墙体可参照使用。使用时应根据不同的基层墙体确定合理的固定方式，对于不宜使用锚钉固定的墙体，可改用其他有效的锚固方法（如塑料锚栓锚固、尼龙锚栓锚固等）。 1.6 外保温墙体各构造层示意 基层墙体、胶粘剂、聚苯板、抹面胶浆、耐碱玻璃纤维网格布、抹面胶浆、饰面层。 1.7 材料性能及要求 (1) 保温材料 ① 聚苯板（EPS板）的性能除符合《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1标准的规定外，还应符合表1的要求。 ② EPS板的主规格为1200mm×600mm，其尺寸偏差应符合表2的要求。 表1 EPS板技术性能指标 | 检验项目 | 技术指标 | | :--- | :--- | | 表观密度，kg/m³ | 18.0~22.0 | | 垂直于板面方向的抗拉强度，MPa | >0.10 且破坏部位不得位于粘结界面 | | 尺寸稳定性（70℃, 48h），% | ≤0.3 | | 导热系数，W/(m·K) | ≤0.041 | | 压缩性能（形变10%），MPa | ≤0.10 | | 氧指数，% | >30 | | 燃烧等级 | E级 | | 自然养护 | >42 | | 蒸气养护（60℃） | >5 | 表2 EPS板尺寸允许偏差 | 检验项目 | 允许偏差（mm） | | :--- | :--- | | 厚度（mm）≤50 | +2.0 | | 厚度（mm）>50 | +1.5 | | 长度 | ±2.0 | | 宽度 | ±1.0 | | 对角线差 | 3.0 | | 板边平直 | ±2.0 | | 板面平整度 | 1.0 | ② 水泥 拌合在胶粘剂和抹面胶浆中的水泥应采用普通硅酸盐水泥或低碱硫铝酸盐水泥。普通硅酸盐水泥应符合《硅酸盐水泥、普通硅酸盐水泥》GB175的要求。硫铝酸盐水泥应符合《快硬硫铝酸盐水泥》JC933的要求。 ③ 水 掺和在胶粘剂和抹面胶浆中的水，应符合《混凝土用水标准》JGJ63的要求。 ④ 石英砂 石英砂应采用水洗、机制或天然的石英砂。 (2) 胶粘剂 用于将保温板固定到基层墙体上的粘结材料，其性能指标应符合表3的要求。 表3 胶粘剂性能指标 | 检验项目 | 技术指标 | | :--- | :--- | | 拉伸粘结强度，MPa（与水泥砂浆） | 原强度 >0.60；耐水 >0.40 | | 拉伸粘结强度，MPa（与保温材料） | 原强度 >0.10 且破坏部位不得位于粘结界面 | | 可操作时间，h | 1.5~4.0 | (3) 建筑密封膏 建筑密封膏应采用聚氨酯、硅酮、丙烯酸酯型建筑密封膏，其性能指标除应符合《聚氨酯建筑密封胶》JC482、《建筑用硅酮结构密封胶》GB16776、《丙烯酸酯建筑密封胶》JC/T484的有关要求外，还应与外墙外保温系统有关材料相容。 (4) 耐碱玻纤网格布 耐碱玻纤网格布除应符合标准《耐碱玻璃纤维网布》JC/T841的要求外，还应符合表4的要求。 表4 耐碱玻纤网格布性能指标 | 检验项目 | 标准网布 | 加强网布 | | :--- | :--- | :--- | | 标准网眼尺寸，mm | 4.0~6.0 | 5.0~10.0 | | 单位面积重量，g/m² | >160 | >280 | | 耐碱拉伸断裂强力（经、纬向），N/50mm | >1500 | >1500 | | 耐碱拉伸断裂强力保留率（经、纬向），% | >50 | >50 | | 断裂应变（经、纬向） | <5.0 | <5.0 | (5) 锚栓 金属螺钉应采用不锈钢或经过表面防锈处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成。制作塑料钉和塑料套管的材料不得使用回收的再生材料。锚栓的有效锚固深度在混凝土墙中不小于25mm，在砌体墙中不小于50mm，塑料圆盘直径不小于50mm。单个锚栓抗拉承载力标准值不小于0.3kN，且应进行拉拔力现场试验。 (6) 抹面胶浆 抹面胶浆性能指标应符合表5的要求。 表5 抹面胶浆性能指标 | 检验项目 | 技术指标 | | :--- | :--- | | 拉伸粘结强度，MPa（与聚苯板） | >0.10 且破坏部位不得位于粘结界面 | | 柔韧性 | ≤3.0 | | 可操作时间，h | >1.50 | | 抗压强度/拉折强度（水泥基） | ≥1.5~4.0 | | 开裂应变，%（非水泥基） | >1.0 | (7) 柔性耐水腻子 柔性耐水腻子（简称柔性腻子）性能指标应符合表6的要求。柔性腻子由弹性聚合物乳液、多种助剂、抗裂纤维、水泥、无机填料等配制而成。用于外墙饰面层底层的找平、修补，具有一定变形性能。 表6 柔性腻子性能指标 | 检验项目 | 技术指标 | | :--- | :--- | | 抗压强度/拉折强度 | ≥1.5~4.0 | | 开裂应变，% | >1.0 | (8) 饰面层涂料 涂料应与外保温系统相容，并应符合《合成树脂乳液内墙涂料》等相关标准要求（注：原文此处截断，通常引用GB/T 9756或相关外墙涂料标准，此处保留原文语义）。
