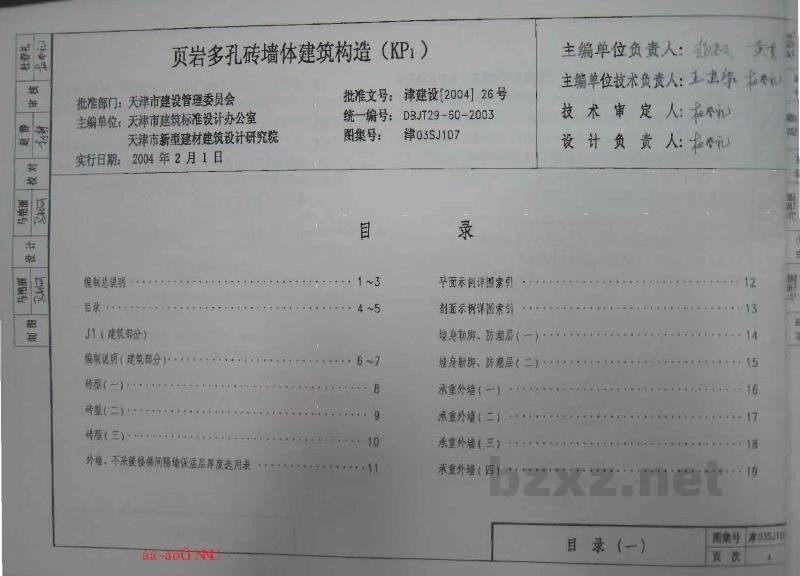

【津03SJ107】 页岩多孔砖墙体建筑构造（KP1）

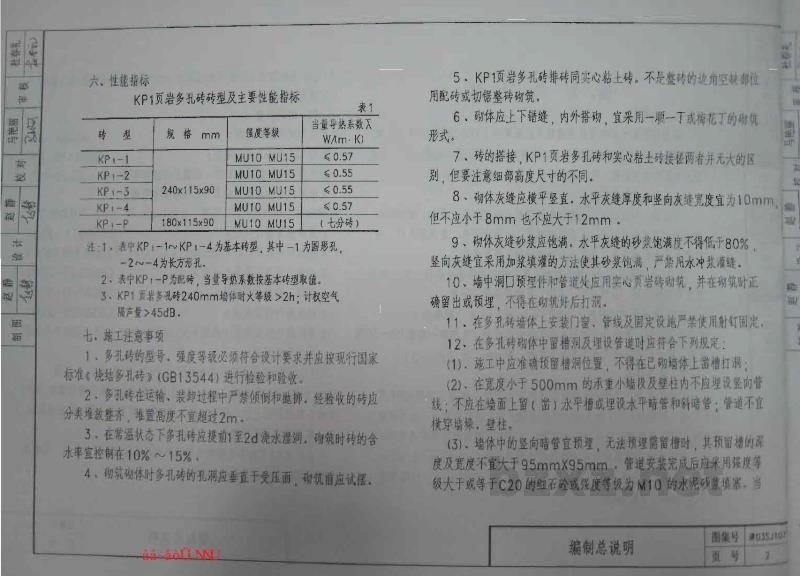

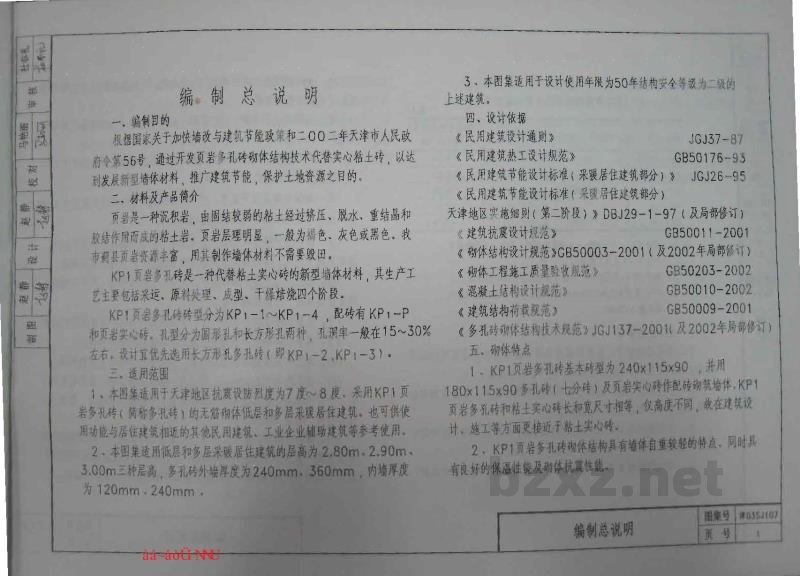

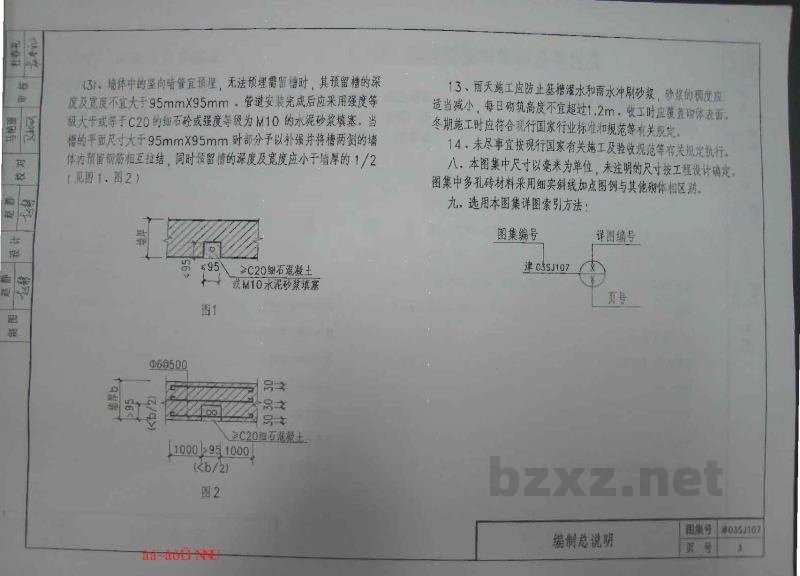

编制总说明 一、编制目的 根据国家关于加快墙改与建筑节能政策和二〇〇二年天津市人民政府令第56号，通过开发页岩多孔砖体结构技术代替实心粘土砖，以达到发展新型墙体材料，推广建筑节能，保护土地资源之目的。 二、材料及产品简介 页岩是一种沉积岩，由固结较弱的粘土经过挤压、脱水，重结晶和胶结作用而成的粘土岩。页岩层理明显，一般为褐色、灰色或黑色。我市蓟县页岩资源丰富，用其制作墙体材料不需要毁田。KP1页岩多孔砖是一种代替粘土实心砖的新型墙体材料，其生产工艺主要包括采运、原料处理、成型、干燥焙烧四个阶段。KP1页岩多孔砖砖型分为KP1-1~KP1-4，配砖有KP1-P和页岩实心砖，孔型分为圆形孔和长方形孔两种，孔洞率一般在15%~30%左右，设计宜优先选用长方形孔多孔砖（即KP1-2、KP1-3）。 三、适用范围 1. 本图集适用于天津地区抗震设防烈度为7度～8度，采用KP1页岩多孔砖或普通多孔砖的无筋砌体低层和多层采暖居住建筑。也可供使用功能与居住建筑相近的其他民用建筑，工业企业辅助建筑等参考使用。 2. 本图集适用低层和多层采暖居住建筑的层高为2.80m、2.90m、3.00m三种层高，多孔砖外墙厚度为240mm、360mm，内墙厚度为120mm、240mm。 3. 本图集适用于设计使用年限为50年、结构安全等级为二级的上述建筑。 四、设计依据 《民用建筑设计通则》 JGJ 37-87 《民用建筑热工设计规范》 GB 50176-93 《民用建筑节能设计标准（采暖居住建筑部分）》 JGJ 26-95 《民用建筑节能设计标准（采暖居住建筑部分）天津地区实施细则（第二阶段）》 DBJ 29-1-97（及局部修订） 《建筑抗震设计规范》 GB 50011-2001 《砌体结构设计规范》 GB 50003-2001（及2002年局部修订） 《砌体工程施工质量验收规范》 GB 50203-2002 《混凝土结构设计规范》 GB 50010-2002 《建筑结构荷载规范》 GB 50009-2001 《多孔砖砌体结构技术规范》 JGJ 137-2001（及2002年局部修订） 五、砌体特点 1. KP1页岩多孔砖基本砖型为240x115x90，并用180x115x90多孔砖（七分砖）及页岩实心砖作配砖砌筑墙体。KP1页岩多孔砖和粘土实心砖长和宽尺寸相等，仅高度不等，故在建筑设计施工等方面更接近于粘土实心砖。 2. KP1页岩多孔砖砌体结构具有墙体自重较轻的特点，同时具有良好的保温性能及砌体抗震性能。 六、性能指标 KP1页岩多孔砖砖型及主要性能指标： 砖型：KP1-1, KP1-2, KP1-3, KP1-4, KP1-P (180x115x90 七分砖) 规格：240x115x90 (基本砖型) 强度等级：MU10, MU15 当量导热系数λ (W/m·K)： KP1-1: ≤0.57 KP1-2: ≤0.55 KP1-3: ≤0.55 KP1-4: ≤0.57 KP1-P: 按基本砖型取值 注： 1. 表中KP1-1~KP1-4为基本砖型，其中-1为圆形孔，-2~-4为长方形孔。 2. 表中KP1-P为配砖，当量导热系数按基本砖型取值。 3. KP1页岩多孔砖240mm墙体耐火等级>2h；计权空气隔声量>45dB。 七、施工注意事项 1. 多孔砖的型号、强度等级必须符合设计要求，并应按现行国家标准《烧结多孔砖》（GB 13544）进行检验和验收。 2. 多孔砖在运输、装卸过程中严禁倾倒和抛掷，经验收的砖应分类堆放整齐，堆置高度不宜超过2m。 3. 在常温状态下，多孔砖应提前1至2d洒水湿润，砌筑时砖的含水率宜控制在10%~15%。 4. 砌筑砌体时，多孔砖的孔应垂直于受压面，砌筑前应试摆。 5. KP1页岩多孔砖排砖同实心粘土砖。不是整砖的墙角空缺，用配砖或切锯整砖砌筑。 6. 砌体应上下错缝，内外搭砌，宜采用一顺一丁或梅花丁的砌法形式。 7. 砖的搭接：KP1页岩多孔砖和实心粘土砖搭接两者并无大的区别，但要注意细部高度尺寸的不同。 8. 砌体灰缝应横平竖直。水平灰缝厚度和竖向灰缝宽度宜为10mm，但不应小于8mm，也不应大于12mm。 9. 砌体灰缝砂浆应饱满。水平灰缝的砂浆饱满度不得低于80%，竖向灰缝宜采用加浆填灌的方法使其砂浆饱满，严禁用水冲浆灌缝。 10. 墙中洞口预埋件和管道处应用实心页岩砖砌筑，并在砌筑时正确留出或预埋，不得在砌筑好后打洞。 11. 在多孔砖墙体上安装门窗、管线及固定设施，严禁使用射钉固定。 12. 在多孔砖砌体中留凹槽及埋设管道时应符合下列规定： (1) 施工中应准确预留槽洞位置，不得在已砌墙体上凿槽打洞。 (2) 在宽度小于500mm的承重小墙段及壁柱内不应埋设竖向管线；不应在墙面上留（凿）水平槽或埋设水平暗管和竖向暗管；管线不宜横穿墙垛、壁柱。 (3) 墙体中的竖向暗管宜预埋，无法预埋需留槽时，其预留槽的深度及宽度不宜大于95mmx95mm。管道安装完成后应采用强度等级大于或等于C20的细石砼或强度等级为M10的水泥砂浆填塞。当槽的平面尺寸大于95mmx95mm时，部分予以补强并将槽两侧的墙体内预留钢筋相互拉结，同时预留槽的深度及宽度应小于墙厚的1/2（见图1、图2）。 13. 雨天施工应防止基槽灌水和雨水冲刷砂浆，砂浆的稠度应适当减小，每日砌筑高度不宜超过1.2m。收工时应覆盖砌体顶面。冬期施工时应符合现行国家行业标准和规范等有关规定。 14. 未尽事宜按现行国家有关施工及验收规范等有关规定执行。 八、本图集中尺寸以毫米为单位，未注明的尺寸按工程设计确定。图集中多孔砖材料采用细实斜线加点图例，与其他砌体相区别。 九、选用本图集详图索引方法： 图集编号：津03SJ107 批准部门：天津市建设管理委员会 主编单位：天津市建筑标准设计办公室、天津市新型建材建筑设计研究院 实行日期：2004年2月1日 批准文号：津建设[2004]26号 统一编号：DBJT29-60-2003 图集号：津03SJ107 目录（一） 1~3 平面示例详图索引 4~5 剖面示例详图索引 6~7 墙身勒脚、防潮层（一） 8~9 墙身勒脚、防潮层（二） 10 承重外墙（一） 11 承重外墙（二） 12 承重外墙（三） 13 承重外墙（四） 14 门窗洞口 15 门窗上亮 16 门窗上亮（二） 17 窗台 18 南水线详图 19 女儿墙 20 雨篷、挑檐 21 檐口、阳台、雨篷（一） 22 檐口、阳台、雨篷（二） 23 门窗及厨卫设备、管线固定 24 变形缝 目录（二） 25~26 详见前页 27 详见前页 28~29 详见前页 30~31 详见前页 32 详见前页 编制说明（建筑部分） 一、编制特点 1. 本图集编制以采暖居住建筑240mm和360mm厚墙体建筑构造为主，并根据建筑节能要求提出了不同建筑类型墙体保温构造及适用范围。 2. 本图集建筑构造外墙保温重点以外墙外保温做法编制，并列出部分符合本地区建筑节能标准复合墙体的做法、厚度及有关热工指标供参考选用。 3. 本图集编入与居住建筑多孔砖墙体有关的构造节点，其他的建筑构造节点按工程设计或配合选用98系列建筑标准设计图集。 二、设计要求 1. 砌体平面尺寸和轴线定位尺寸标注方法同普通粘土实心砖。 2. 砌体高度以100mm（1M）进级，设计中需要考虑砌体洞口高度尺寸，构件、配件、部件等高度尺寸，预埋件大小及其安装高度位置应符合模数尺寸的要求，砌体高度应力求基本模数M（1M）的倍数。 3. KP1页岩多孔砖外墙厚度为240mm、360mm，内墙厚度为120mm、240mm，墙体厚度的选择应按工程设计确定。 4. 保温节能设计： (1) 采暖居住建筑选用KP1页岩多孔砖外墙应采用复合保温墙体，保温层厚度应符合天津市标准《民用建筑节能设计标准（采暖居住建筑部分）天津地区实施细则（第二阶段）》（以下简称“节能细则”）DBJ 29-1-97要求，并可按本图集“外墙、不采暖楼梯间隔墙保温层厚度选用表”（以下简称“保温层厚度选用表”）推荐的厚度及相关热工指标合理选用。对选用的保温材料及配套材料性能、构造做法、施工要点等要求可按照有关标准图集配合选用。 (2) 本图集“保温层厚度选用表”中保温层厚度依据天津地区“节能细则”经计算确定，当建筑体形系数分别<0.3或>0.3，且窗墙面积比符合“节能细则”中表4.2.4规定的数值，采用“保温层厚度选用表”相对应的保温层厚度时，即可满足天津地区“节能细则”墙体保温节能要求。如超过上述规定，应调整保温层厚度，另行计算。 (3) 本图集“保温层厚度选用表”在计算过程中已考虑了建筑材料导热系数和蓄热系数的修正系数。窗墙面积比按符合“节能细则”表4.2.4规定要求计算。 (4) 聚苯板根据生产工艺的不同，有膨胀型和挤出型两种。本图集所注明的聚苯板均为常用的膨胀型聚苯板。
