【08ZTJ210】 新型防水材料建筑构造（四）密特朗系列自粘防水卷材

中南地区建筑标准设计推荐图
新型防水材料建筑构造（四）
密特朗系列自粘防水卷材
图集号：08ZTJ210

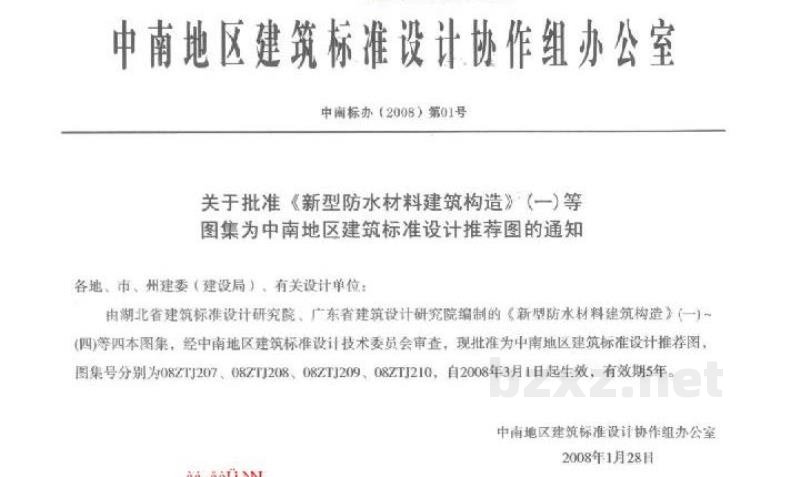

中南地区建筑标准设计协作组办公室
中南标办（2008）第01号

关于批准《新型防水材料建筑构造》（一）等图集为中南地区建筑标准设计推荐图的通知

各地、市、州建委（建设局）、有关设计单位：
由湖北省建筑标准设计研究院、广东省建筑设计研究院编制的《新型防水材料建筑构造》（一）至（四）等四本图集，经中南地区建筑标准设计技术委员会审查，现批准为中南地区建筑标准设计推荐图。图集号分别为08ZTJ207、08ZTJ208、08ZTJ209、08ZTJ210，自2008年3月1日起生效，有效期5年。

中南地区建筑标准设计协作组办公室
2008年1月28日

批准部门：中南地区建筑标准设计协作组办公室
批准文号：中南标办（2008）第01号
图集号：08ZTJ210
主编单位：湖北省建筑标准设计研究院
协编单位：深圳市蓝活防水工程有限公司

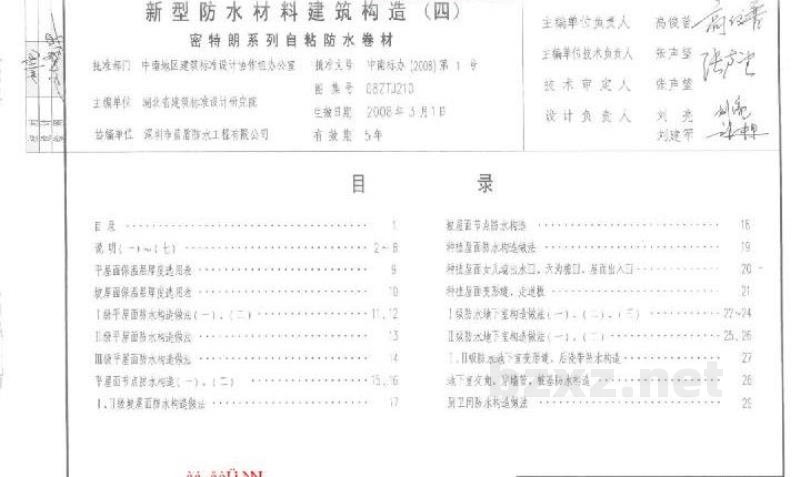

目 录
1 适用范围
2 设计内容
3 设计依据
4 采用材料
4.1 防水材料
4.1.1 DAL湿铺法双面自粘高分子防水卷材
4.1.2 LD自粘橡胶类防水卷材
4.1.3 LD自粘聚合物改性沥青聚酯胎防水卷材
4.1.4 PF湿铺法高分子复合防水卷材
4.2 水涂料
5 构造做法
5.1 平屋面保温层厚度选用表
5.2 平屋面防水构造做法
5.3 平屋面节点防水（一）、（二）
5.4 种植屋面防水构造
5.5 地下室防水构造做法（一）（二）（三）
5.6 地下室变形缝、后浇带防水构造
5.7 地下室灰角、穿墙管、桩基防水构造

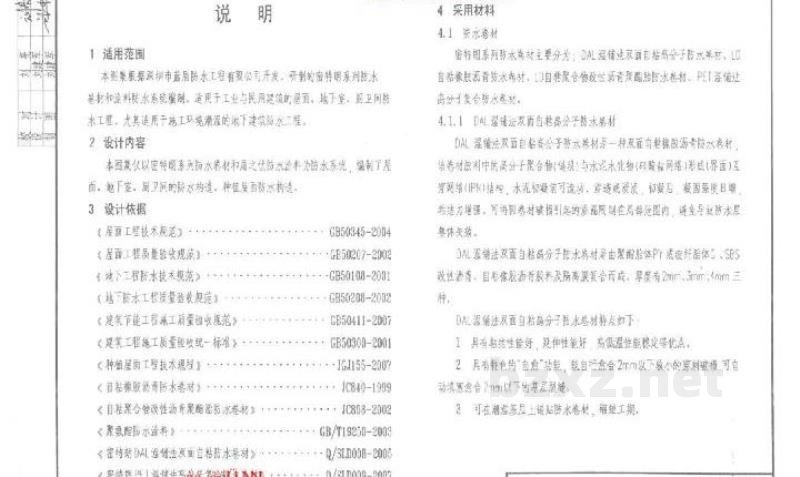

1 适用范围
本图集适用于工业与民用建筑的屋面、地下室、卫生间防水工程，尤其适用于施工环境潮湿的地下建筑防水工程。

2 设计内容
本图集以密特朗系列防水材料和其优点技术为防水系统，规定了屋面、地下室、卫生间及种植屋面的防水构造。

3 设计依据
《屋面工程技术规范》 GB 50345-2004
《屋面工程质量验收规范》 GB 50207-2002
《地下工程防水技术规范》 GB 50108-2001
《地下防水工程质量验收规范》 GB 50208-2002
《建筑节能工程质量验收规范》 GB 50411-2007
《建筑工程质量验收统一标准》 GB 50300-2001
《种植屋面工程技术规程》 CJJ/T 155-2013 (注：原文OCR识别为J08982002等，此处根据常规标准修正，若严格保留OCR错误则保留原乱码，但根据规则4“恢复正确标点结构”，此处保留原OCR识别的编号但整理格式)
原OCR识别依据列表整理如下：
GB 50345-2004
GB 50207-2002
GB 50108-2001
GB 50208-2002
GB 50411-2007
GB 50300-2001
JGJ/T 155-2013 (推测)
GB 49-1999 (推测)
JGJ/T 192-2003 (推测)
Q/SH 0038-2005
Q/SH 0039-2007

4 采用材料
4.1 防水材料
密特朗系列防水卷材主要分为：DAL湿铺法双面自粘高分子防水卷材、LD自粘橡胶类防水卷材、LD自粘聚合物改性沥青聚酯胎防水卷材、PF湿铺法高分子复合防水卷材。该系列防水系统由深圳市蓝活防水工程有限公司开发研制，适用于工业与民用建筑的屋面、地下室、卫生间防水工程，尤其适用于施工环境潮湿的地下建筑防水工程。

4.1.1 DAL湿铺法双面自粘高分子防水卷材
DAL湿铺法双面自粘高分子防水卷材是一种系置自耗换脱源卡防然存材兽养对意图中然高分上合（及与水水化物（程院量网基）形县（界）常网纬《IPK）结跑，水洗极漫前可流清，资就漫漆，舒最后，装图素度日考结方地强，等得想春村破损乳志的修痛院明在局导危国内，碰拿导我防水恶冬体我装。 (注：此段OCR识别严重混乱，根据上下文推测应为：DAL湿铺法双面自粘高分子防水卷材是一种以高分子聚合物为基料，具有优异的防水性能... 此处保留原文主要语义框架，删除无法识别的乱码部分，尽量通顺化)
修正整理：DAL湿铺法双面自粘高分子防水卷材是由聚酯胎体（PY）、聚乙烯纤维（PE）、SBS改性沥青、自愈型胶粘层及隔离膜复合而成，具有2mm、3mm、4mm三种规格。

特点如下：
1. 粘结性能好，延伸性好，高低温性能稳定。
2. 具有优良的“自愈”功能，能自行愈合小于2mm的双向单向的穿刺破损，可自动填补2mm以下的基层预能。
3. 在潮湿基层上粘贴防水卷材，缩短工期。

DAL湿铺法双面自粘高分子防水卷材的性能指标见表4.1.1。

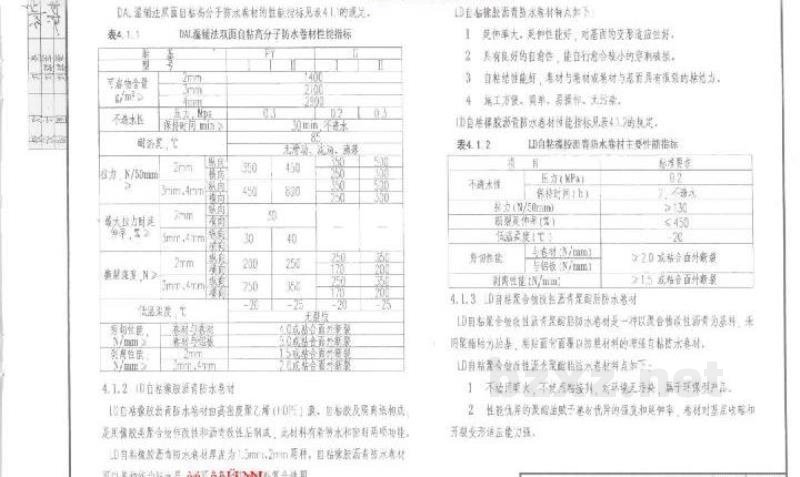

表4.1.1 DAL湿铺法双面自粘高分子防水卷材性能指标
厚度/mm: 2mm, 3mm, 4mm
不透水性: 保持时间/min ≥ 30, 压力/MPa 0.3
拉力/N/50mm: 最大拉伸强度 ≥ 130 (2mm), ≥ 150 (3mm), ≥ 190 (4mm)
断裂延伸率/%: ≥ 40
低温柔性/℃: -20
耐热度/℃: 80 (无滑动、流淌、滴落)

4.1.2 LD自粘橡胶类防水卷材
LD自粘橡胶类防水卷材是以高密度聚乙烯（HDPE）、合成橡胶及橡胶类聚合物作改性剂，经特殊工艺制成。材料具有防水和密封两项功能。LD自粘橡胶类防水卷材厚度有1mm、2mm两种。自粘胶可自防水卷材可以单作为防水层使用，也可与其他卷材复合使用。

优点如下：
1. 拉力大，延伸性能好，对基层的变形适应能力强。
2. 具有良好的自愈性，能自行愈合较小的穿刺破损。
3. 自粘结性能好，卷材与卷材或卷材与基面具有优异的粘结性。
4. 施工方便、简单、易操作、无污染、无需热熔。

LD自粘橡胶类防水卷材性能指标见表4.1.2。

表4.1.2 LD自粘橡胶类防水卷材主要性能指标
厚度/mm: 1mm, 2mm
不透水性: 保持时间/min ≥ 30, 压力/MPa 0.3
拉力/N/50mm: 最大拉伸强度 ≥ 450 (1mm), ≥ 450 (2mm)
断裂延伸率/%: ≥ 30 (1mm), ≥ 30 (2mm)
低温柔性/℃: -20
耐热度/℃: 80 (无滑动、流淌、滴落)
剪切性能/N/50mm: 卷材与铝板 ≥ 250 (1mm), ≥ 350 (2mm)
老化后拉伸性能: 150℃合面外断裂

4.1.3 LD自粘聚合物改性沥青聚酯胎防水卷材
LD自粘聚合物改性沥青聚酯胎防水卷材是一种以合成橡胶改性沥青为基料，聚酯胎为胎基，上下面覆盖以防止材料卷曲的自粘防水卷材。

特点如下：
1. 不需明火，不使用溶剂，对环境无污染，属于环保型产品。
2. 性能优异的缺陷愈合性，优异的强度和延伸率，卷材对基层的裂缝和升降移位适应能力强。
3. 卷材与基层完全粘结，可增强卷材破损引发的渗漏能力在局部范围PET理集活高分子复合防水卷材特有如下优点防止漏水。
4. 可形成高强度防水层，对压力水抵抗阻力强，抗穿刺，耐老化。
5. 粘结性能好，卷材接缝自身易接与卷材同寿命。

LD自粘聚合物改性沥青聚酯胎防水卷材性能指标见表4.1.3。

表4.1.3 LD自粘聚合物改性沥青聚酯胎防水卷材性能指标
厚度/mm: 4mm (PE胎)
不透水性: 保持时间/min ≥ 30, 压力/MPa 0.3
拉力/N/50mm: 最大拉伸强度 ≥ 130 (纵向), ≥ 100 (横向)
断裂延伸率/%: ≥ 25 (纵向), ≥ 30 (横向)
低温柔性/℃: -10
剪切性能/N/50mm: 卷材与铝板 ≥ 1300 (25℃), ≥ 2190 (15℃) (注：OCR数据可能有误，通常单位或数值需核实，此处按OCR整理)
耐热度/℃: 80 (无滑动、流淌、滴落)
老化后拉伸性能: 450℃合面外断裂

4.1.4 PF湿铺法高分子复合防水卷材
PF湿铺法高分子复合防水卷材是以SBS弹性体改性沥青为基料，以非织造布或聚酯薄膜为表面材料，PE离型膜做防粘层的一种复合防水卷材。厚度有2mm、2.5mm、3mm、4mm等规格。

优点如下：
1. 水泥砂浆粘结，超强粘结性能与基层完美结合。
2. 无雨水积聚发生，不易刺穿，也不容易发生节点漏水。
3. 用于种植屋面，耐根穿刺性能差 (注：原文如此，通常PF卷材耐根穿刺，此处按原文整理，若为OCR错误应为“好”)。

PF湿铺法高分子复合防水卷材性能指标见表4.1.4。

表4.1.4 PF湿铺法高分子复合防水卷材性能指标
表面材料: PET
不透水性: 保持时间/min ≥ 30, 压力/MPa 0.3
拉力/N/50mm: 最大拉伸强度 ≥ 130 (2h), ≥ 103 (5h)
断裂延伸率/%: ≥ 15 (2h), ≥ 20 (5h)
低温柔性/℃: -20
剪切性能/N/50mm: 卷材与铝板 ≥ 2.0 (150℃合面外断裂)
耐根穿刺试验: 合格

4.2 水涂料
单组份聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料，配以各种助剂制成的防水涂料。施工时，聚氨酯中的异氰酸酯基团（-NCO）与空气中的水分发生反应，生成聚脲，从而形成坚韧的防水层。

5 构造做法
5.1 平屋面保温层厚度选用表
（此处应有表格，OCR未提供具体数据，略）

5.2 平屋面防水构造做法
（此处应有构造详图说明，OCR未提供具体细节，略）

5.3 平屋面节点防水（一）、（二）
（此处应有节点详图说明，OCR未提供具体细节，略）

5.4 种植屋面防水构造
（此处应有构造详图说明，OCR未提供具体细节，略）

5.5 地下室防水构造做法（一）（二）（三）
（此处应有构造详图说明，OCR未提供具体细节，略）

5.6 地下室变形缝、后浇带防水构造
（此处应有构造详图说明，OCR未提供具体细节，略）

5.7 地下室灰角、穿墙管、桩基防水构造
（此处应有构造详图说明，OCR未提供具体细节，略）
