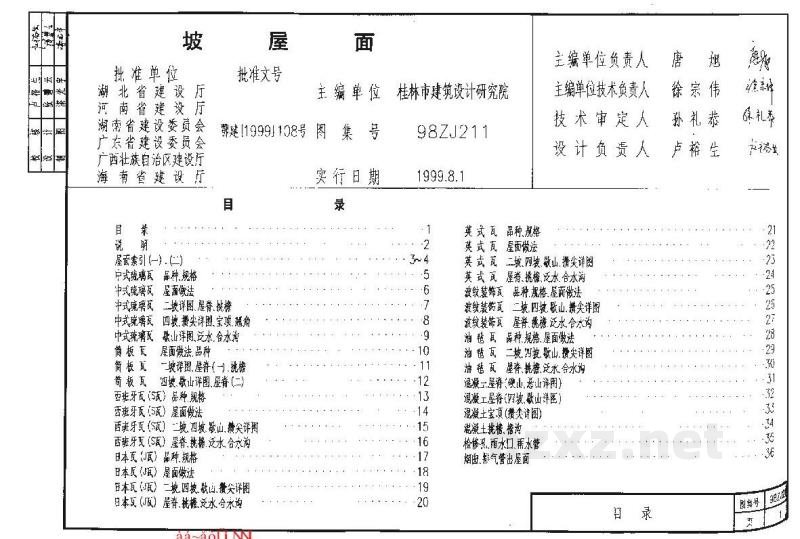

【98ZJ211】 坡屋面

批准单位：湖北省建设厅、河南省建设厅、湖南省建设委员会、广东省建设委员会、广西壮族自治区建设厅、海南省建设厅
批准文号：鄂建[1999]108号
图集号：98ZJ211
实行日期：1999.8.1
主编单位：桂林市建筑设计研究院
主编单位负责人：唐旭
主编单位技术负责人：徐宗伟
技术审定人：孙礼恭
设计负责人：卢裕生、卢裕生、东社、森礼希

目 录
说明
1. 屋面索引（一）、（二）
2. 中式琉璃瓦品种、规格
3. 中式琉璃瓦屋面做法
4. 中式琉璃瓦二坡详图（屋脊、挑榜）
5. 中式琉璃瓦四坡攒尖详图（宝顶、戗角）
6. 中式琉璃瓦歇山详图（泛水、合水、湾筒）
7. 板瓦品种、规格
8. 筒板瓦一坡详图（屋脊、挑榜）
9. 板瓦四坡、歇山详图（屋脊）
10. 西球牙瓦（S瓦）品种、规格
11. 西班牙瓦（S瓦）屋面做法
12. 西班牙瓦（S瓦）二坡、四坡歇山、尖详图
13. 西班牙瓦（S瓦）屋脊、挑榜、泛水、合水沟
14. 日本瓦（J瓦）品种、规格
15. 日本瓦（J瓦）屋面做法
16. 日本瓦（J瓦）二坡、四坡歇山、尖详图
17. 日本瓦（J瓦）屋脊、挑榜、泛水、合水沟
18. 英式瓦品种、规格
19. 英式瓦屋面做法
20. 英式瓦二坡、四坡歇山、攒尖详图
21. 英式瓦屋脊、挑榜、泛水、合水沟
22. 波纹装饰瓦品种、规格，屋面做法
23. 波纹装饰瓦二坡、四坡、歇山攒尖详图
24. 波纹装饰瓦屋脊、挑榜、泛水、合水沟
25. 油毡瓦品种、规格，屋面做法
26. 油毡瓦二坡、四坡歇山、尖详图
27. 油毡瓦屋脊、挑榜、泛水、合水沟
28. 混凝土屋脊（硬山、歇山详图）
29. 混凝土屋脊（四坡歇山详图）
30. 混凝土宝顶（攒尖详图）
31. 混凝土挑榜、檐沟
32. 检修孔、雨水口、落水管
33. 烟窗、排气管出屋面

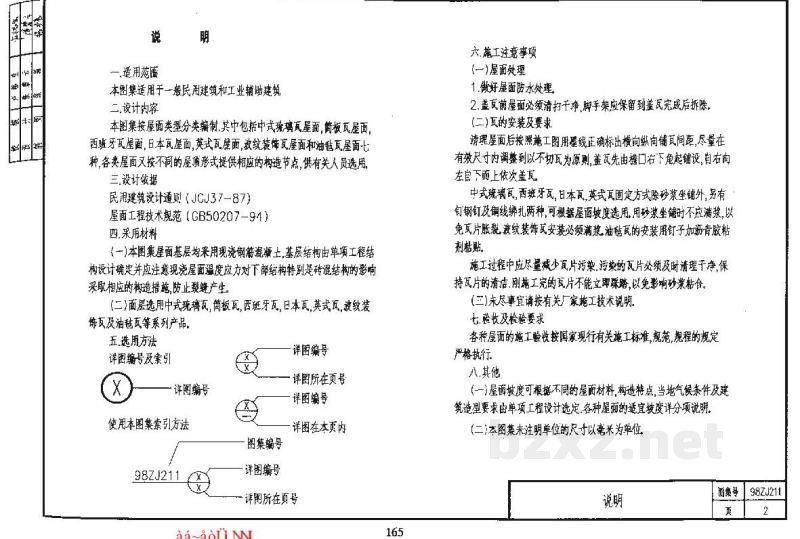

说明

一、适用范围
本图集适用于一般民用建筑和工业辅助建筑。

二、设计内容
本图集按屋面类型分类编制，其中包括中式琉璃瓦屋面、筒板瓦屋面、西班牙瓦屋面、日本瓦屋面、英式瓦屋面、波纹装饰瓦屋面和油毡瓦屋面七种。各类屋面又按不同的屋顶形式提供相应的构造节点，供有关人员选用。

三、设计依据
1. 《民用建筑设计通则》（CJJ 37-87）
2. 《屋面工程技术规范》（GB 50207-94）

四、采用材料
1. 本图集屋面基层均采用现浇钢筋混凝土基层。结构由单项工程结构设计确定，并应注意现浇屋面板应力对下部结构（特别是砖混结构）的影响，采取相应的构造措施，防止裂缝产生。
2. 面层选用中式琉璃瓦、筒板瓦、西班牙瓦、日本瓦、英式瓦、波纹装饰瓦及油毡瓦等系列产品。

五、选用方法
使用本图集索引方法：
- 图集编号：98ZJ211
- 通过“详图编号”查找“详图所在页号”及“详图在本页内位置”。

六、施工注意事项
1. 屋面处理
(1) 做好屋面防水处理。
(2) 盖瓦前屋面必须清扫干净。脚手架应保留到盖瓦完成后拆除。

2. 瓦的安装及要求
(1) 清理屋面后，按照施工图用墨线正确标出横向、纵向铺瓦间距。尽量在有效尺寸内调整，以不切瓦为原则。盖瓦先由檐口右下角起铺设，自右向左、自下而上依次盖瓦。
(2) 中式琉璃瓦、西班牙瓦、日本瓦、英式瓦固定方式除砂浆坐铺外，另有钉钢钉及铜线绑扎两种，可根据屋面坡度选用。用砂浆坐铺时不应满浆，以免瓦片胀裂。
(3) 波纹装饰瓦安装必须满浆。
(4) 油毡瓦的安装用钉子加沥青胶粘剂粘贴。
(5) 施工过程中应尽量减少瓦片污染，污染的瓦片必须及时清理干净，保持瓦片的清洁。刚施工完的瓦片不能立即踩踏，以免影响砂浆粘合。

3. 未尽事宜请按有关厂家施工技术说明执行。

七、验收及检验要求
各种屋面的施工验收按国家现行有关施工标准、规范、规程的规定严格执行。

八、其他
1. 屋面坡度可根据不同的屋面材料、构造特点、当地气候条件及建筑造型要求，由单项工程设计选定。各种屋面的适宜坡度详见分项说明。
2. 本图集未注明单位的尺寸以毫米（mm）为单位。

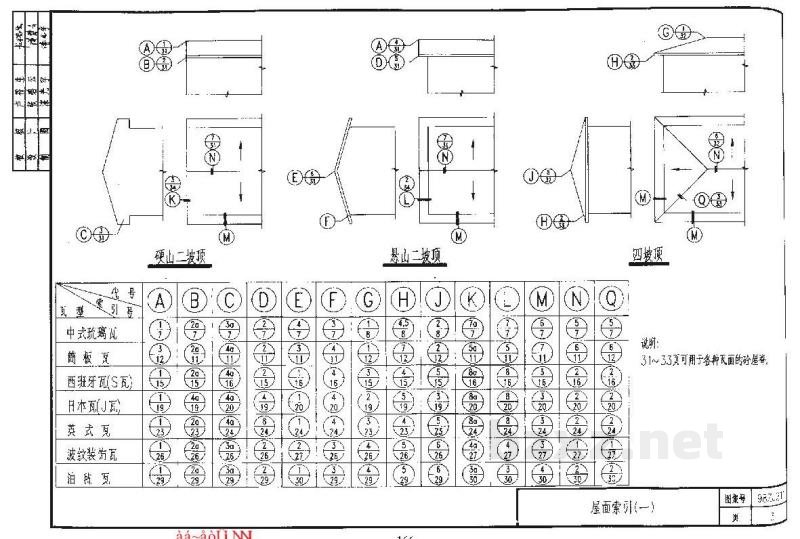

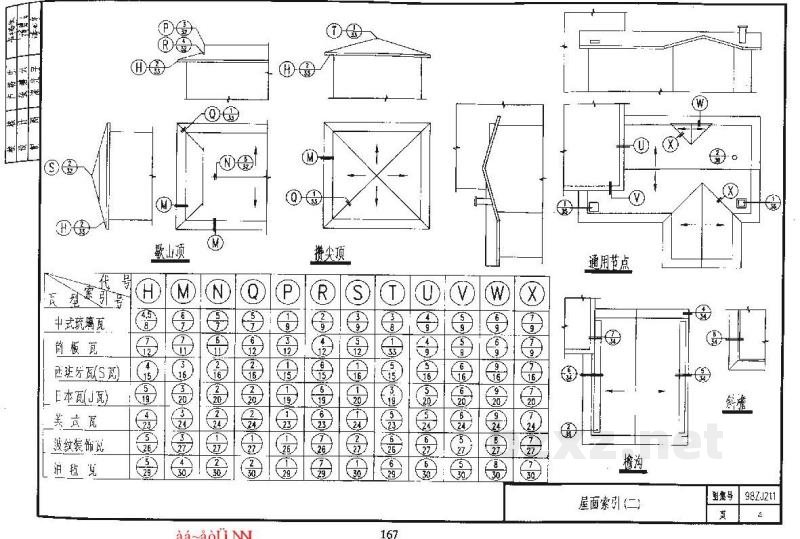

屋面索引（一）
[注：此处原为表格，展示不同瓦型对应的页码索引，具体数据见目录]

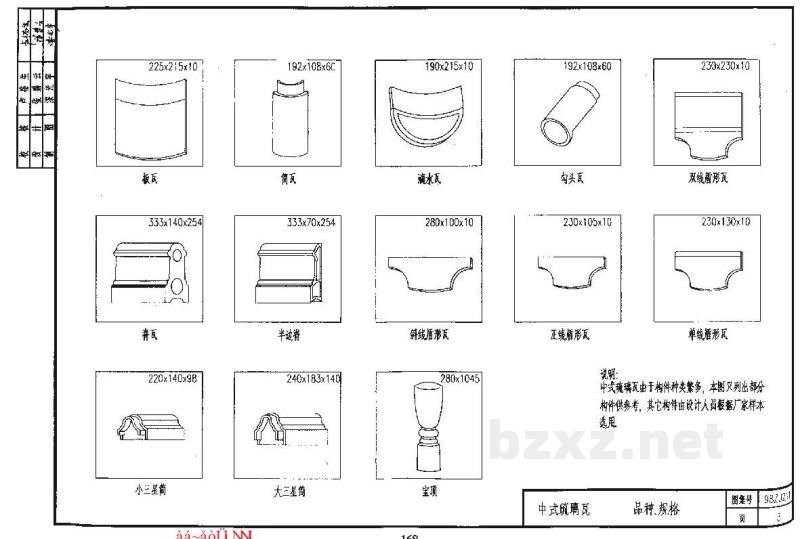

中式琉璃瓦品种、规格
说明：中式琉璃瓦由于构件种类繁多，本图只列出部分构件供参考，其它构件由设计人员根据厂家样本选用。
主要构件规格示例：
- 板瓦：225x215x10
- 脊瓦：333x140x254
- 小三星筒：220x140x98
- 筒瓦：192x108x60
- 半边脊：333x70x254
- 大三星筒：240x183x140
- 滴水瓦：190x215x10
- 斜线盾形瓦：280x100x10
- 宝顶：280x1045
- 勾头瓦：192x108x60
- 正线盾形瓦：230x105x10
- 斜线盾形瓦：230x230x10
- 单线盾形瓦：230x130x10

中式琉璃瓦屋面做法
做法一（适用于坡度 1:3.3 ~ 1:1.7）：
1. 中式琉璃瓦，板瓦盖5留5
2. 25厚（最薄处）1:1:4水泥石灰砂浆坐铺，筒瓦两侧用色料灰浆抹直
3. 25厚1:2水泥砂浆找平，5%防水粉分两次抹平，刮素水泥浆一道
4. 钢筋砼屋面板，表面清扫干净
固定方式：18号双股铁丝绑扎

做法二（适用于坡度 1:3.3 ~ 1:1.7，含保温层）：
1. 中式琉璃瓦，板瓦盖5留5
2. 25厚（最薄处）1:1:4水泥石灰砂浆坐铺，筒瓦两侧用色料灰浆抹直
3. 20厚1:3干硬水泥砂浆
4. 隔热防水膏
5. 20厚1:3水泥砂浆找平，刮素水泥浆一道
6. 钢筋砼屋面板，表面清扫干净
固定方式：中6钢筋，间距按瓦规格；中6膨胀螺栓 @1000x1600
说明：
1. ①~②用于屋面坡度30%（1:3.3）~60%（1:1.7）时，尾于屋面坡度>60%（1:1.7）。
2. 砂浆坐铺时不可满浆，以防胀裂。
