【L91G401-1】 预应力混凝土空心板

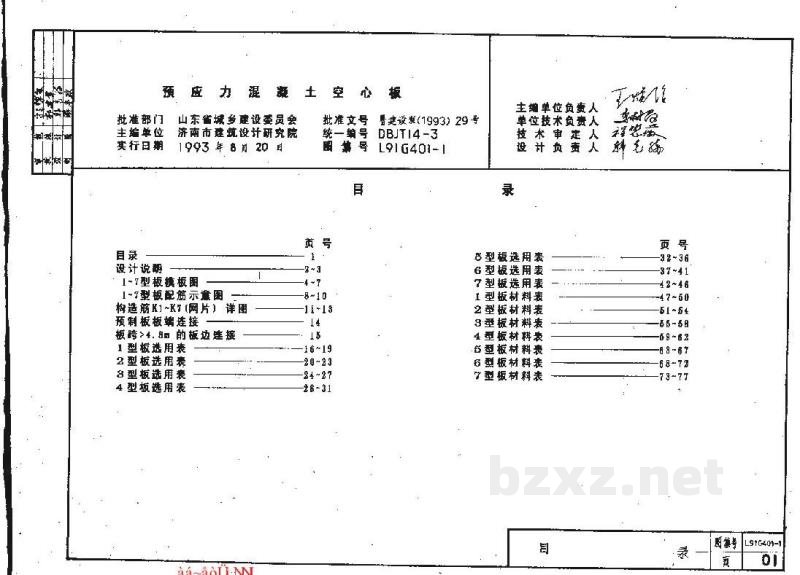

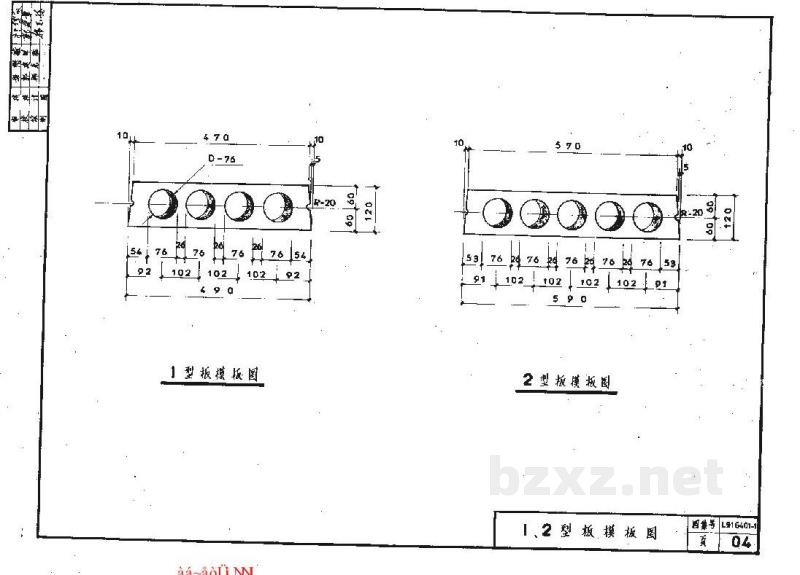

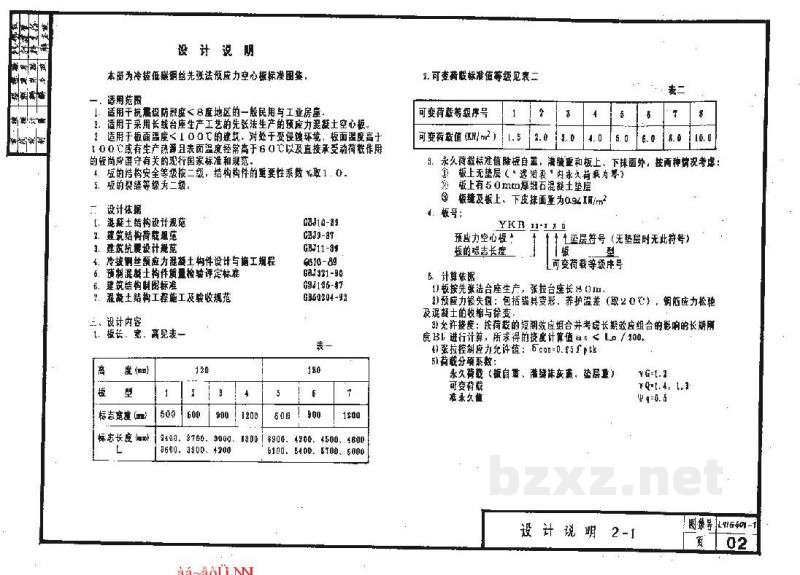

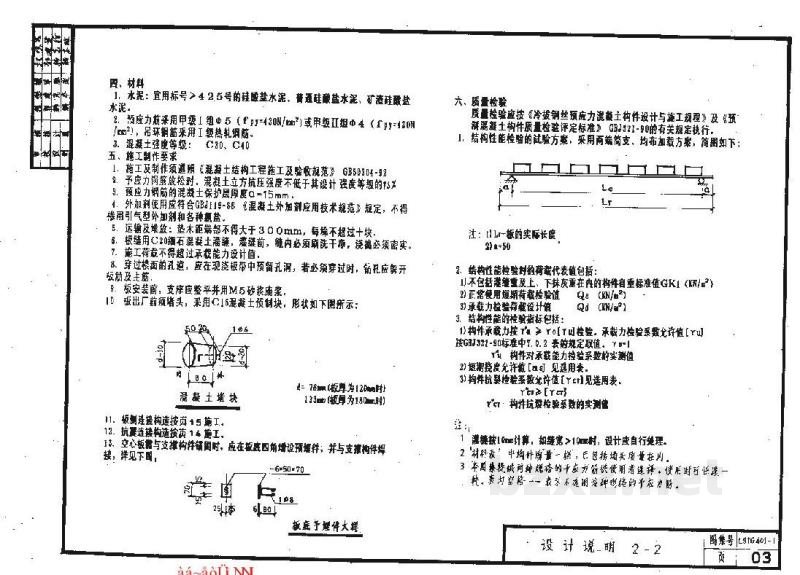

图集号：L91G401 统一编号：DBJT14-3 批准文号：建设发（1993）29号 批准部门：山东省城乡建设委员会 主编单位：济南市建筑设计研究院 实行日期：1993年8月20日 目录 设计说明 1~7型板模板图 1~7型板配筋示意图 构造筋K1~K4网片详图 预制板板端连接 板跨>4.8m的板边连接 1型板选用表 2型板选用表 3型板选用表 4型板选用表 5型板选用表 6型板选用表 7型板选用表 1型板材料表 2型板材料表 3型板材料表 4型板材料表 5型板材料表 6型板材料表 7型板材料表 设计说明 一、适用范围 本册为冷拔低碳钢丝先张法预应力空心板标准图，适用范围如下： 1. 适用于抗震设防烈度8度地区的一般民用与工业房屋。 2. 适用于采用长线台座生产工艺的先张法生产的预应力混凝土空心板。 3. 适用于板面温度<100℃的建筑。 4. 对处于受侵蚀环境、板面温度高于100℃或有生产热源且表面温度经常高于60℃以及直接承受动荷载作用的板，尚应遵守有关的现行国家标准和规范。 结构安全等级为二级，结构构件的重要性系数取1.0，裂缝等级为二级。 二、设计依据 1. 混凝土结构设计规范 2. 建筑结构荷载规范 3. 建筑抗震设计规范 4. 冷拔钢丝预应力混凝土构件设计与施工规程 5. 预制混凝土构件质量检验评定标准 6. 建筑结构制图标准 7. 混凝土结构工程施工及验收规范 三、设计内容 1. 板长、宽、高见表1。 表1 板长、宽、高 | 标志意义 | 标志长度 | 板宽 | 板高 | | :--- | :--- | :--- | :--- | | YKH1-1 | 2400, 3000, 3300, 3600, 3900, 4200, 4500, 4600, 4800, 5100, 5400, 5700, 6000, 6300, 6600, 6900, 7200, 7500, 7800, 8100, 8400, 8700, 9000, 9300, 9600, 9900, 10200 | 500, 600, 700, 800, 900, 1000, 1100, 1200 | 120, 150, 180 | 注：表中数据根据OCR识别结果整理，具体尺寸请以原图表格为准。 2. 可变荷载标准值等级见表2。 表2 可变荷载等级 | 序号 | 可变荷载标准值 (kN/m²) | | :--- | :--- | | 1 | 2.0 | | 2 | 2.5 | | 3 | 3.0 | | 4 | 3.5 | | 5 | 4.0 | | 6 | 4.5 | | 7 | 5.0 | | 8 | 5.5 | | 9 | 6.0 | | 10 | 6.5 | | 11 | 7.0 | | 12 | 7.5 | | 13 | 8.0 | | 14 | 8.5 | | 15 | 9.0 | 3. 永久荷载标准值除板自重、抹灰重和板上、下抹面外，按两种情况考虑： (1) 板上无垫层选用； (2) 板上有50mm厚细石混凝土垫层。 板重及板上、下皮抹面重为0.9 kN/m²。 4. 板号：YKH1-1 预应力空心板 板的标志长度 设计其依据 垫层符号（无垫层时无此符号） 板型 可变荷载等级序号 5. 计算依据 (1) 按先张法台座生产，张拉台座长100m； (2) 预应力损失值：包括锚具变形、养护温差（取20℃）、钢筋应力松弛及混凝土的收缩与徐变； (3) 允许挠度：按荷载的短期效应组合并考虑长期效应组合的影响的长期挠度fL进行计算，所求得的挠度计算值fL < l0/100； (4) 张拉控制应力允许值：σcn = 0.75 fptk； (5) 截面分项系数：永久荷载（自重、抹灰重、垫层重）1.2，可变荷载1.4。 四、材料 1. 水泥：宜用标号>42.5号的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥。 2. 预应力筋采用甲级冷拔低碳钢丝（Φ4，300-430 N/mm²）或甲级冷拉碳素钢丝（Φ5，430-530 N/mm²），吊环钢筋采用Ⅱ级热轧钢筋。 3. 混凝土强度等级：C30、C40。 五、施工制作要求 1. 施工及制作须遵照《混凝土结构工程施工及验收规范》GB50204-92。 2. 预应力钢筋放松时，混凝土立方体抗压强度不低于其设计强度等级的75%。 3. 预应力钢筋的混凝土保护层厚度 c=15mm。 4. 外加剂使用应符合《混凝土外加剂应用技术规范》GBJ119-88规定，不得采用引气型外加剂和各种氯盐。 5. 运输及堆放：垫木距端部不得大于300mm，每垛不超过十块。 6. 板缝采用C20细石混凝土灌缝，灌缝前，缝内必须刷洗干净，浇筑必须密实。 7. 施工荷载不得超过承载能力设计值。 8. 穿过楼面的孔洞，应在现浇板带中预留孔洞，若必须穿过时，孔洞应解开并加固。 9. 板安装前，支座应整平并用M5砂浆坐浆。 10. 板端须堵头，采用C15混凝土预制块，形状如下图所示： [图示：板端预制块示意图，尺寸50x76mm，板厚为120mm时] 11. 板侧灌缝构造按页15施工。 12. 抗震连接构造按页14施工。 13. （板厚180时） 14. 空心板缝与支撑构件连接时，应在板缝四角增设预埋件，并与支撑构件焊接，详图如下所示。 [图示：预埋件连接详图，尺寸6x50, 70, φ8] 六、质量检验 质量检验应按《冷拔钢丝预应力混凝土构件设计与施工规程》及《预制混凝土构件质量检验评定标准》GBJ21-90的有关规定执行。 1. 结构性能检验的试验方案，采用两端简支，均布加载方式，简图如下： [图示：简支梁加载简图] 注：l1, l2 - 板的有效长度 2. 结构性能检验的荷载代表值包括： (1) 不包括抹灰重及上、下抹灰重的构件自重标准值 GK0 (kN)； (2) 正常使用短期荷载检验值 Qs (kN)； (3) 承载力检验荷载设计值 Qd (kN)。 3. 结构性能的检验指标包括： (1) 构件承载力按 0[γ] 以检验，承载力检验系数允许值 [γ] 按 GB50204-92 标准中表10.2.2的规定取值； (2) 构件对承载力检验系数静实测值 [γ]； (3) 短期挠度允许值 [f] 见选用表； (4) 构件抗裂检验系数允许值 [cr] 见选用表。 4. 结构性能检验系数的实测限值： (1) 裂缝宽度>10mm时计算，如裂缝宽>10mm时，设计应自行处理。 (2) 材料表中已包含在。 本图集共提供七种规格的预应力板供使用者选择，使用时可选一种，表列规格-表小朋发弹秘搭的争应为能。 1型板模板图 2型板模板图 3型板模板图 4型板模板图 5型板模板图 6型板模板图 7型板模板图 3、4型板模板图
