【12D6】 照明装置规范图集（天津市建筑标准设计2012版）

天津市工程建设标准设计 DBJT29-18-2013 天津市建筑标准设计图集（2012版）

12D6 照明装置

编制单位：山西省建筑设计研究院
审修单位：天津华汇工程建筑设计有限公司

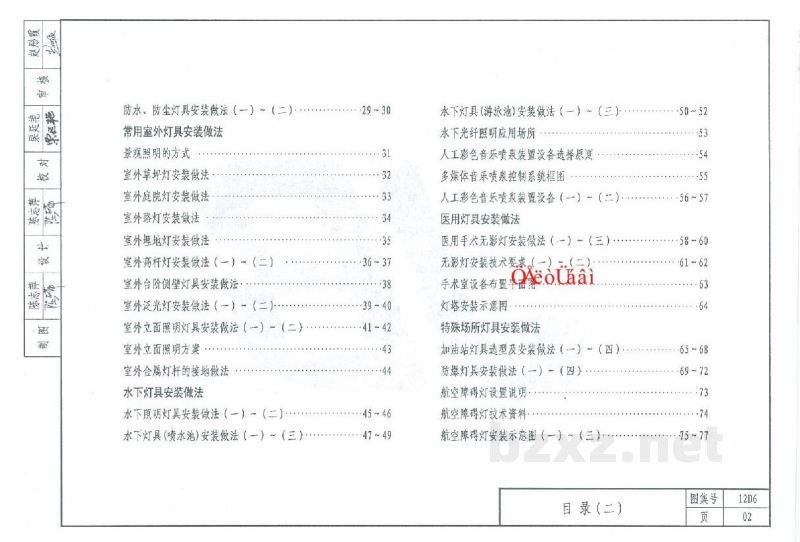

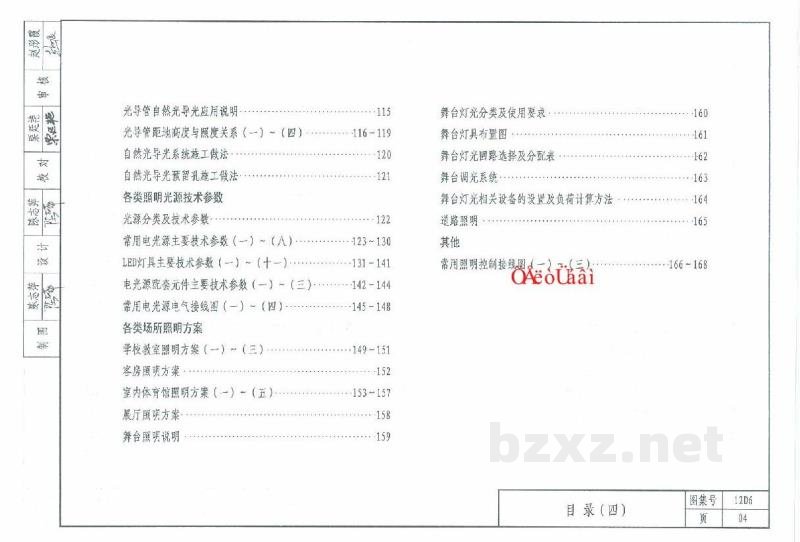

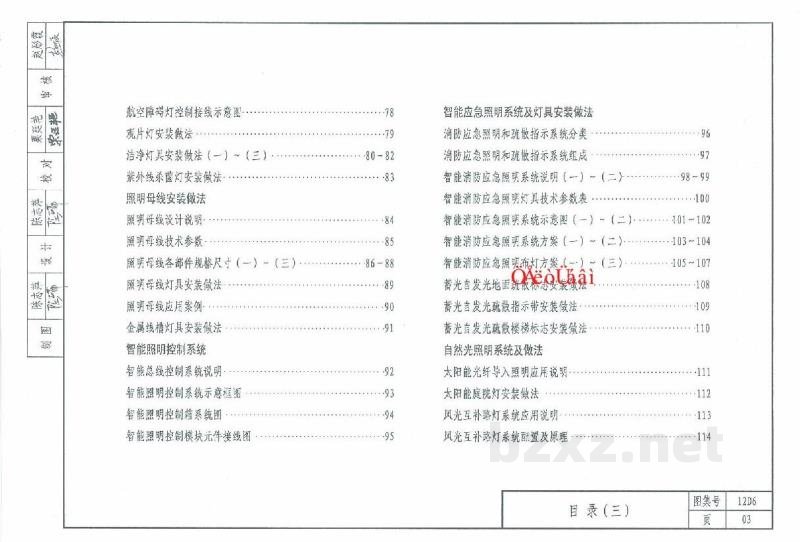

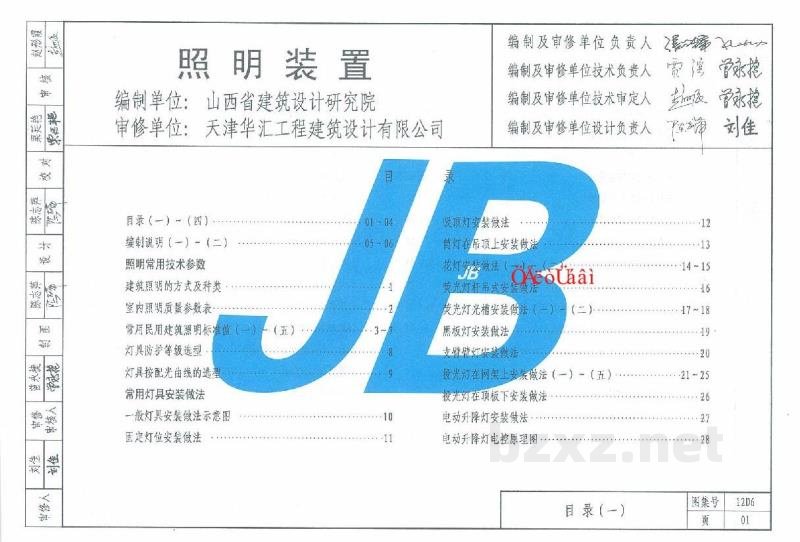

【目录】
（一） 编制说明
（二） 照明常用技术参数
（三） 建筑照明的方式及种类
（四） 室内照明质量参数表
（五） 常用灯具安装做法
（六） 室外灯具安装做法
（七） 特殊场所灯具安装做法
（八） 照明母线安装做法
（九） 智能照明控制系统
（十） 智能应急照明系统及灯具安装做法
（十一） 自然光照明系统及做法
（十二） 各类照明光源技术参数
（十三） 各类场所照明方案
（十四） 其他

【编制说明】

1. 适用范围
本图集适用于一般新建，改建和扩建的民用建筑工程、一般工业工程（房屋建筑部分）的电气照明工程设计和施工，也可用于建筑电气工程的监理、施工及验收参考。

2. 编制依据
2.1 《建筑设计防火规范》GB50016-2006
2.2 《高层民用建筑设计防火规范》GB50045-2005年版
2.3 《建筑照明设计标准》
2.4 《建筑电气工程施工质量验收规范》
2.5 《消防应急照明和疏散指示系统》GB50086-2007
2.6 《民用建筑电气设计规范》GB51348-2019
2.7 《城市道路照明设计标准》

3. 编制内容
本册内容包括：照明常用技术参数、常用灯具安装做法、室外灯具安装做法、水下灯具安装做法、医用灯具安装做法、特殊场所灯具安装做法、照明母线安装做法、智能照明控制系统、智能应急照明系统及灯具安装做法、自然光照明系统及做法、各类照明光源技术参数、各类场所照明方案及其他。

4. 使用本手册时须注意的事项
4.1 图中采用的尺寸单位除注明外均为毫米（mm）。
4.2 安装过程中应遵照国家现行标准、规程、规范。安装过程中所有支架及零件均应作防腐处理，室内涂红丹、防腐漆各一道。
4.3 使用螺口灯时，线路的L线应接入螺口灯的中心弹簧片，N线接入螺口部分。采用吊线螺口灯时，应在灯盒和灯头处分别将L线做出标记，以便区别。
4.4 室外灯具的引线需做好防水弯头，以免水流入灯具内。
4.5 当采用Class I类灯具时，灯具应可靠接地。
4.6 质量较重的灯具应考虑起吊和安装的预埋铁件以固定灯具。吊灯灯具的重量超过3kg时，应预埋吊钩或螺栓；软线吊灯重量在1kg以下，超过者应加吊链。
4.7 固定灯具的螺钉或螺栓应不少于两个；承台直径在75mm以下时，可以用一个螺钉或螺栓固定在砖或混凝土结构上。
