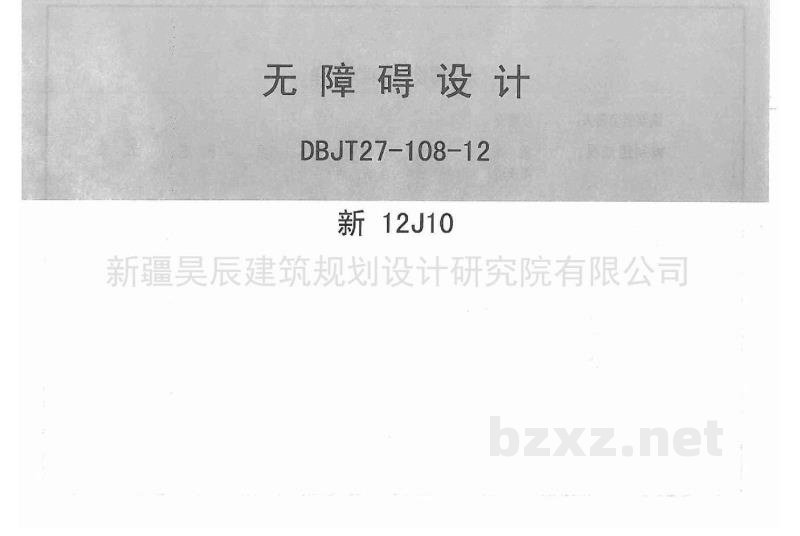

【新12J10】 无障碍设计

《无障碍设计》 (DBJT27-108-12)

批准文号：新建标[2013]12号
统—编号：DBJT27-108-12
施行日期：2013年8月1日

【编制单位】
编制单位：新疆建筑设计研究院、新疆大学建筑设计研究院
批准部门：新疆维吾尔自治区住房和城乡建设厅
组编单位：新疆维吾尔自治区建设标准服务中心

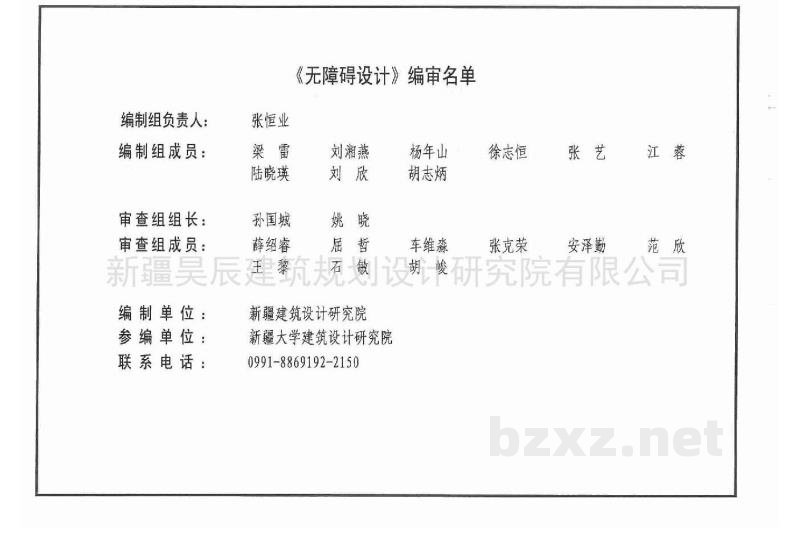

【编审名单】
编制组负责人：张恒业、梁雷
编制组成员：刘湘燕、刘欣、姚晓、杨年山、胡志炳、徐志恒、张艺、江蓉、薛绍睿、屈哲、范欣、车维淼、张克荣、安泽勤、胡峻
审查组组长：陆晓瑛
审查组成员：孙国城

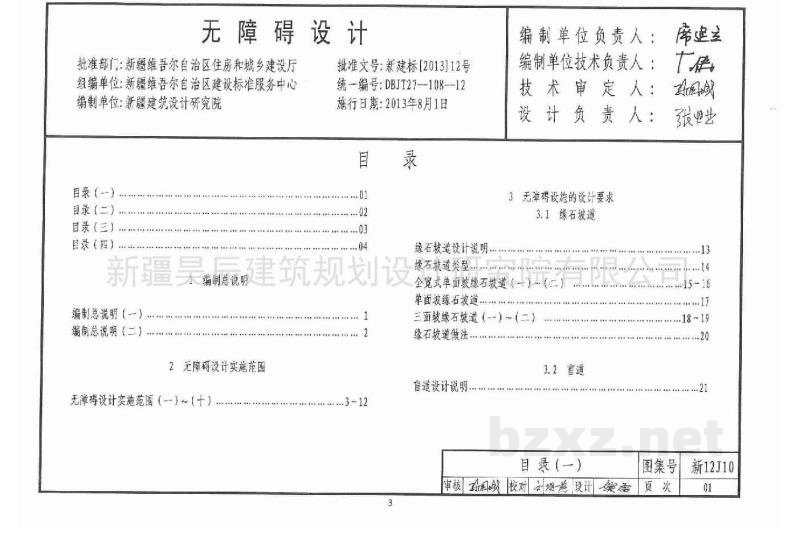

【目录】

3.1 缘石坡道
3.1.1 缘石坡道设计说明
3.1.2 缘石坡道类型（全宽式单面坡、单面坡、三面坡）
3.1.3 缘石坡道做法

3.2 盲道
3.2.1 盲道设计说明
3.2.2 行进盲道类型与规格
3.2.3 提示盲道类型与规格
3.2.4 盲道设置（全宽式单面坡缘石坡道盲道设置、单面坡缘石坡道盲道设置、三面坡缘石坡道盲道设置、行进盲道与提示盲道设置）
3.2.5 图集内容：人行天桥提示盲道示例、人行地道提示盲道示例、人行横道提示盲道设置、建筑物盲道示例、建筑入口轮椅坡道与提示盲道示例、无障碍楼梯提示盲道及扶手示例、建筑物内盲道设置位置、无障碍电梯提示盲道设置位置等

3.3 轮椅坡道
3.3.1 轮椅坡道设计说明
3.3.2 轮椅坡道类型及做法
3.3.3 轮椅坡道板面类型及做法
3.3.4 轮椅坡道栏杆、扶手详图（轮椅坡道栏板、靠墙扶手图）
3.3.5 轮椅出入口示例（建筑入口轮椅坡道、台阶与轮椅坡道出入口示例、建筑出口轮椅坡道平面示例等）

3.4 无障碍通道、门
3.4.1 无障碍通道、门设计说明
3.4.2 各类公共走道宽度类型
3.4.3 走道扶手类型（木扶手、金属管扶手）
3.4.4 走道护墙类型
3.4.5 平开门拉手、辅助拉手位置
3.4.6 无障碍门扇类型
3.4.7 平开门安装详图

3.5 无障碍楼梯、台阶、扶手设计说明
3.5.1 无障碍楼梯、台阶、扶手示例
3.5.2 无障碍楼梯栏杆、扶手详图（靠墙扶手、栏杆详图、扶手详图）
3.5.3 无障碍楼梯踏步防滑条详图
3.5.4 无障碍台阶扶手详图

3.6 无障碍电梯、升降平台、自动扶梯
3.6.1 无障碍电梯、升降平台、自动扶梯设计说明
3.6.2 无障碍电梯类型及无障碍电梯厅最小深度
3.6.3 无障碍电梯设施示例
3.6.4 无障碍升降平台（成品）示例及提示盲道设置
3.6.5 无障碍自动扶梯（成品）示例

3.7 公共厕所、无障碍厕所和公共浴室
3.7.1 公共厕所、无障碍厕所和公共浴室设计说明
3.7.2 公共厕所无障碍厕位示例
3.7.3 无障碍厕所平面布置示例
3.7.4 城市公共厕所示例
3.7.5 公共浴室无障碍设施布置示例（洗浴用坐凳、无障碍浴盆间布置等）
3.7.6 公共厕所、无障碍厕所隔间门

3.8 无障碍客房
3.8.1 无障碍客房设计说明
3.8.2 无障碍客房平面布置示例（A型、B型、C型等卫生间布置）

3.9 无障碍住房及宿舍
3.9.1 无障碍住房及宿舍设计说明
3.9.2 无障碍住房与宿舍示例（含厨房、卫生间、壁柜等配置示例）

3.10 轮椅席位
3.10.1 轮椅席位设计说明
3.10.2 轮椅席位、轮椅护栏席位示例

3.11 无障碍机动车停车位
3.11.1 无障碍机动车停车位设计说明
3.11.2 无障碍机动车停车位及轮椅通道布置
3.11.3 无障碍机动车停车位示例

3.12 低位服务设施
3.12.1 低位服务设施设计说明
3.12.2 低位饮水器、服务台、购物柜等示例
3.12.3 低位公共电话示例
3.12.4 低位服务台示例

3.13 安全抓杆
3.13.1 多功能安全抓杆示例
3.13.2 坐便器安全抓杆示例
3.13.3 水平旋转安全抓杆（成品）
3.13.4 小便器安全抓杆示例
3.13.5 洗面盆安全抓杆示例
3.13.6 淋浴间安全抓杆示例
3.13.7 浴盆间安全抓杆示例
3.13.8 幼儿圆无障碍卫生间安全抓杆示例
3.13.9 安全抓杆安装详图

3.14 无障碍标志系统、信息无障碍
3.14.1 无障碍标志系统、信息无障碍设计说明
3.14.2 无障碍标志牌做法
3.14.3 无障碍设施标志牌示例

【附录】
附录B：用于指示方向的无障碍设施标志牌
附录C：中国现行盲文简介
附录D：盲文拼音符号
附录E：轮椅基本参数
附录F：挂杖基础参数
附录G：轮椅及挂杖者所需空间参数
附录H：轮椅与拄杖者伸展范围
附录I：轮椅移动面积参数
附录K：乘轮椅者使用设施尺度参数
附录L：电动轮椅及婴儿车尺度参数
