【宁02J12-1】 外墙外保温建筑构造图集（一）模塑板玻纤网格布聚合物胶浆薄抹面法

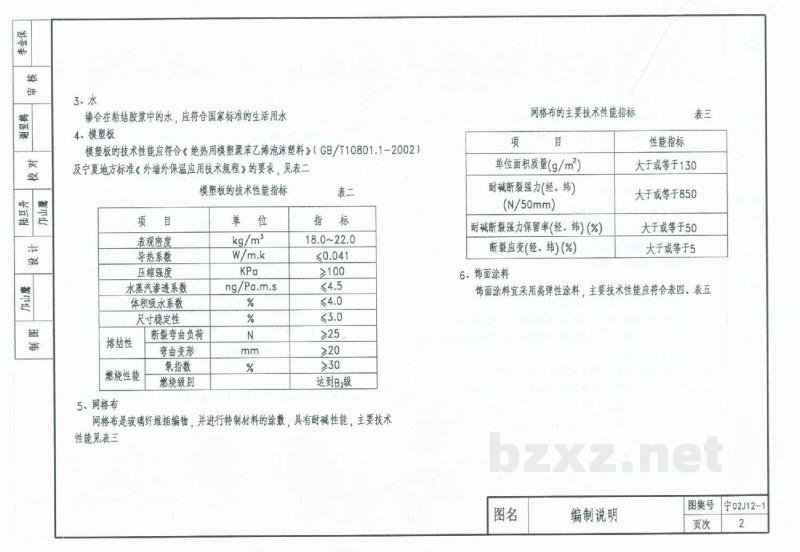

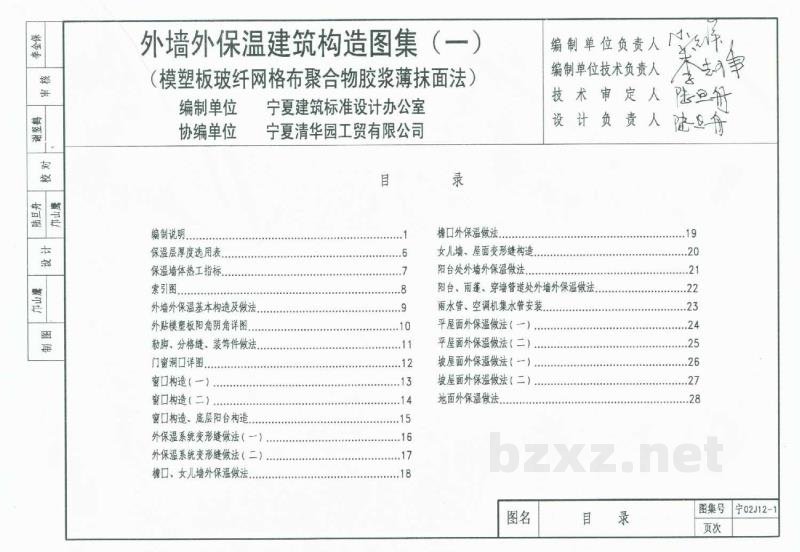

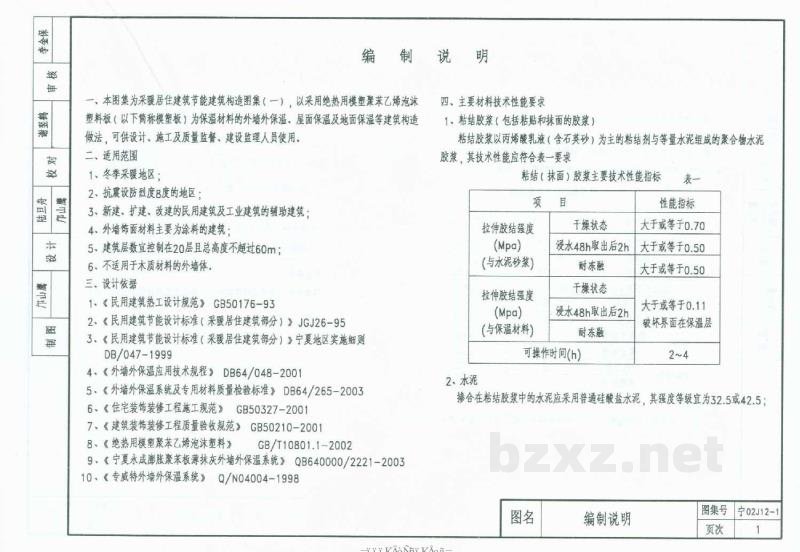

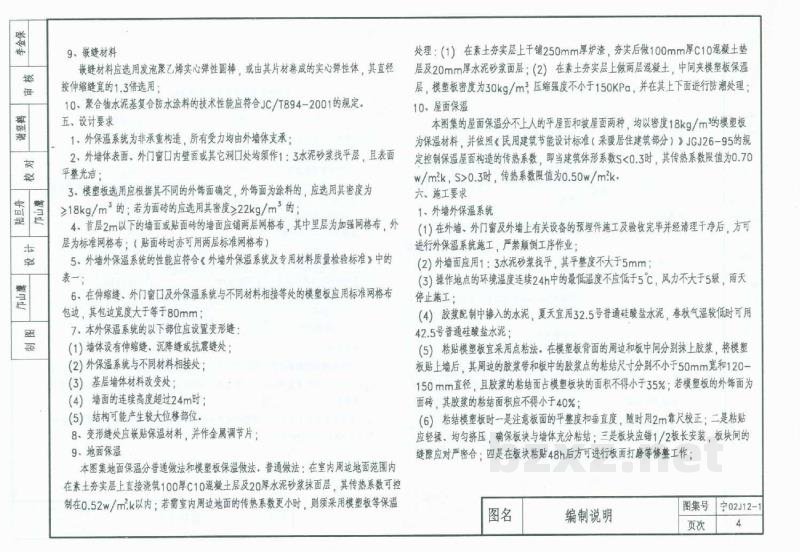

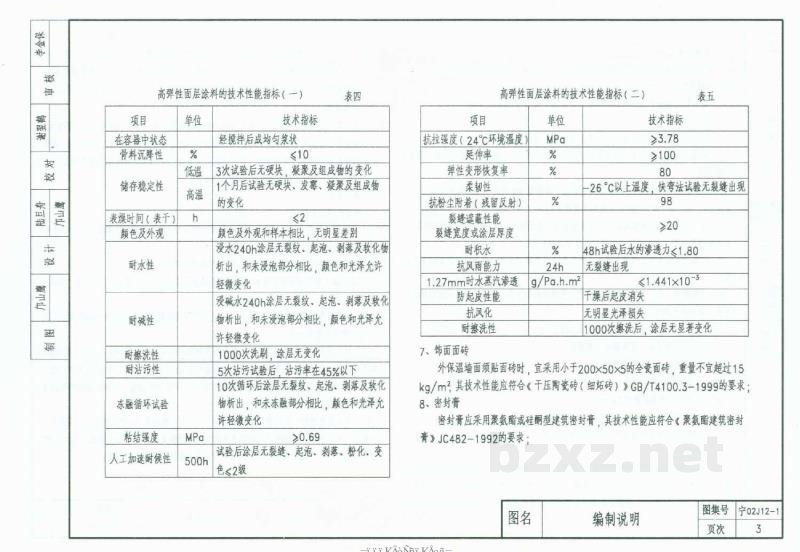

外墙外保温建筑构造图集（一）（模塑板玻纤网格布聚合物胶浆薄抹面法） 【目录】 1. 编制说明 2. 保温层厚度选用表 3. 保温墙体热工指标 4. 索引图 5. 外墙外保温基本构造及做法 6. 外贴模塑板阳角阴角详图 7. 勒脚、分格缝、装饰件做法 8. 门窗洞口详图 9. 窗口构造（一） 10. 窗口构造（二） 11. 窗口构造、底层阳台构造 12. 外保温系统变形缝做法（一） 13. 外保温系统变形缝做法（二） 14. 檐口、女儿墙外保温做法 15. 窗口外保温做法 16. 女儿墙、屋面变形缝构造 17. 阳台处外墙外保温做法 18. 阳台、雨篷、穿墙管道处外保温做法 19. 雨水管、空调机集水管安装 20. 平屋面外保温做法（一） 21. 平屋面外保温做法（二） 22. 坡屋面外保温做法（一） 23. 坡屋面外保温做法（二） 24. 地面外保温做法 【编制单位】宁夏建筑标准设计办公室 【协编单位】宁夏清华园工贸有限公司 【图集号】宁02J12-1 一、编制说明 本图集为采暖居住建筑节能建筑构造图集（一），采用绝热用模塑聚苯乙烯泡沫塑料（以下简称模塑板）作为保温材料的外墙、屋面及地面保温等建筑构造做法，可供设计、施工及质量监督、建设监理人员使用。 二、适用范围 1. 冬季采暖地区； 2. 抗震设防烈度8度的地区； 3. 新建、扩建、改建的民用建筑及工业建筑的辅助建筑； 4. 外墙饰面材料主要为涂料的建筑； 5. 建筑层数宜控制在20层且总高度不超过60m； 6. 不适用于木质材料的外墙体。 三、设计依据 1. 《民民用建筑热工设计规范》GB50176-93; 2. 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95; 3. 《民用建筑节能设计标准（采暖居住建筑部分）》宁夏地区实施细则DB/047-1999; 4. 《外墙外保温应用技术规程》DB64/048-2001; 5. 《外墙外保温系统及专用材料质量检验标准》DB64/265-2003; 6. 《住宅装饰装修工程施工规范》GB50327-2001; 7. 《建筑装饰装修工程质量验收规范》GB50210-2001; 8. 《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-2002; 9. 《宁夏永成膨胀聚苯板薄抹灰外墙外保温系统》QB640000/2221-2003; 10. 《专威特外墙外保温系统》Q/N04004-1998。 四、主要材料技术性能要求 1. 粘结胶浆（包括粘贴和抹面的胶浆） 以丙烯酸乳液（含石英砂）为主的粘结剂与等量水泥组成的聚合物水泥胶浆，其技术性能指标如下： - 拉伸胶结强度（与水泥砂浆）：干燥状态 ≥0.70 MPa；浸水48h取出后2h ≥0.50 MPa；耐冻融 ≥0.50 MPa。 - 拉伸胶结强度（与保温材料）：干燥状态 ≥0.50 MPa；浸水48h取出后2h ≥0.11 MPa；耐冻融 ≥0.11 MPa。 - 可操作时间：2~4 h。 - 掺合在粘结胶浆中的水泥应采用普通硅酸盐水泥，强度等级宜为32.5或42.5； - 掺合在粘结胶浆中的水应符合国家标准的生活用水。 2. 模塑板 其技术性能应符合GB/T10801.1-2002及宁夏地方标准《外墙外保温应用技术规程》的要求： - 表观密度：18.0~22.0 kg/m³ - 导热系数：≤0.041 W/m.K - 压缩强度：≥100 KPa - 水蒸汽渗透系数：≤4.5 ng/Pa.m.s - 体积吸水系数：≤4.0 % - 尺寸稳定性：3.0 % - 断裂弯曲负荷：>25 N/mm - 燃烧性能：达到B级（氧指数≥20, 燃烧级别≥30） 3. 网格布 为玻璃纤维插编物并进行特制材料涂敷，具有耐碱性能。主要技术性能指标： - 单位面积质量：≥130 g/m² - 耐碱断裂强力（经/纬）：≥850 N/50mm - 耐碱断裂强力保留率（经/纬）：≥50 % - 断裂应变（经/纬）：≥5 % 4. 饰面涂料 宜采用高弹性涂料，主要技术性能指标： - 颜色及外观：无明显差别 - 耐水性：浸水240h无裂纹、起泡、剥落 - 耐碱性：浸碱240h无裂纹、起泡、剥落 - 耐擦洗性：1000次洗刷后无变化 - 抗粉尘附着（残留反射）：1000次洗刷后无显著变化 - 粘结强度：≥0.69 MPa - 裂缝遮蔽性能：≤1.441×10⁻³ mm - 抗风化性：无明显光泽损失 5. 饰面面砖 外保温墙面须贴面砖时，宜采用小于200×50×5的全瓷面砖，重量不宜超过15kg/m²，技术性能应符合GB/T4100.3-1999的要求。 6. 密封膏 应采用聚氨酯或硅酮型建筑密封膏，性能应符合JC482-1992的要求。 7. 嵌缝材料 应选用发泡聚乙烯实心弹性圆棒或其片材卷成的实心弹性体，直径按伸缩缝宽的1.3倍选用。 3. 设计要求 1. 外保温系统为非承重构造，所有受力均由外墙体支承。 2. 外墙体表面、外门窗内壁面或其它洞口处均须作1:3水泥砂浆找平层且表面平整光洁。 3. 模塑板选用应根据外饰面确定：外饰面为涂料时，密度应≥18kg/m³；若为面砖，密度应>22kg/m³。 4. 首层2m以下的墙面或贴面砖的墙面应铺两层网格布，其中里层为加强网格布，外层为标准网格布。 5. 在伸缩缝、外门窗口及外保温系统与不同材料相接等处，应应用标准网格布包边，包边宽度≥80mm。 6. 变形缝设置要求：(1) 墙体设有伸缩缝、沉降缝或抗震缝处；(2) 外保温系统与不同材料相接处；(3) 基层墙体材料改变处；(4) 墙面连续高度超过24m时；(5) 结构可能产生较大位移部位。 7. 变形缝处应嵌贴保温材料，并作金属调节片。 8. 地面保温： - 普通做法：在素土夯实层上直接浇筑100mm厚C10混凝土层及20mm厚水泥砂浆抹面层。 - 增强保温做法：在素土夯实层上做两层混凝土，中间夹模塑板保温层（密度30kg/m³, 压缩强度≥150KPa），并在其上下进行防潮处理。 9. 屋面保温：分不上人的平屋面和坡屋面。以密度18kg/m³的模塑板为材料。根据建筑体形系数S控制传热系数：当S<0.3时，限值0.70W/m.K；S>0.3时，限值0.50W/m.K。 五、施工要求 1. 外墙外保温系统： (1) 需在设备预埋件施工验收并清理干净后进行施工，严禁颠倒工序。 (2) 外墙面应用1:3水泥砂浆找平，平整度不大于5mm。 (3) 环境温度连续24h最低不应低于5℃，风力不大于5级，雨天停止施工。 (4) 胶浆配制：夏季宜用32.5号普通硅酸盐水泥，春秋气温较低时可用42.5号。 (5) 粘贴模塑板宜采用点粘法：模塑板背面周边和中间分别抹上胶浆，周边胶浆带宽不小于50mm，中间胶浆直径120-150mm。
